KNX Home Server
документация обновлена 01.01.2024
Список возможностей сервера и приложения [см. в описании приложения i3 KNX](/Автоматизация/KNX/Основные компоненты/i3KNX)
Общие сведения

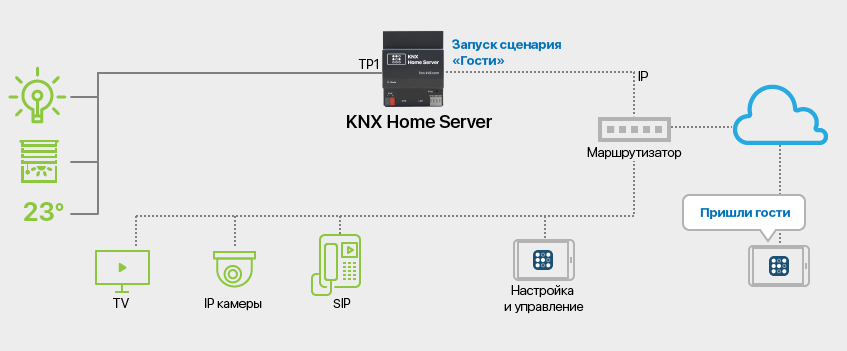

KNX Home Server - программно-аппаратный комплекс предназначенный для управления шиной KNX, настройка происходит с помощью приложения i3 KNX. Сервер выполнен на основе HS Сервера. Отличительной особенностью продукта является:
- Быстрое создание проекта.
- Безопасное управление с 25 устройств одновременно.
- Рекомендованная нагрузка в 1000 групповых адресов.
- Готовые виджеты для управления KNX оборудованием.
- Интеграция с камерами и домофонами, голосовые ассистенты.
- Создание таймеров, расписаний и логики.
- Привлекательный интерфейс в светлом и темном стиле.
- Поддержка KNXnet/IP Tunneling – до 5 соединений для подключения из ETS и сторонних приложений по KNXnet/IP (можно использовать для программирования шины и управления)
Список устройств:
- Устройства KNX: Dimmer, Button, Relay, Button Block, Shutters, Digital Display, Binary Display, Input Number, Climate, Color Picker, Media Remote;
- Голосовые ассистенты: Amazon Alexa, Google Home, Яндекс.Алиса;
- IP cameras;
- Samsung TV;
- Sonos;
- SIP сервер: Mobotix T24/T25, DoorBird, True IP, BAS IP.
Срок гарантии : 24 (мес.)
Технические характеристики
| Характеристика | Версия сервера: UMC | Версия сервера: HS Server (в продаже) |
|---|---|---|
| Внешний вид |  |  |
| Напряжение питания постоянного тока | 24 В (16–30 В) | 24 В (16–28 В) |
| Номинальная потребляемая электрическая мощность, не более | 2.5 Вт | 30 Вт |
| Рабочая температура | от 0 до +40 °С | от 0 до +50 °С |
| Размеры | 72 × 95 × 61 мм | 70 × 97 × 58 мм |
| Масса, не более | 0.25 кг | 0.2 кг |
| Процессор | 1 ГГц CPU NXP imx6 | RK3399 Rockchip 2 × Cortex-A72 2000 МГц 4 × Cortex-A53 |
| Оперативная память | 512 МБ | 2 ГБ, DDR4 |
| Энергонезависимая память | EMMC 4 ГБ | 16 ГБ, eMMC Flash |
| Количество тегов | до 1 000 | до 1 000 |
| Количество панелей управления | до 25 | до 25 |
| Интерфейсы | KNX TP1-256 Ethernet | Ethernet 1000 Мбит/с USB Type-A (F) (USB 2.0) RS-485 (с гальванической развязкой) RS-232 (с гальванической развязкой) KNX TP1-256 CAN (Bus77) |
| Операционная система | Linux | Linux |
Не допускается перепрошивка ПО для работы с другими продуктами iRidium.
Подключение KNX Home Server
Версия сервера: UMC
Версия сервера: HS Server
-
Подайте на сервер напряжение 24 В постоянного тока, как показано на картинке.
-
Подключите сервер к локальной сети с помощью сетевого кабеля. Вставьте обжатый кабель в разъем LAN (Ethernet). Роутер локальной сети должен иметь настроенный DHCP сервер.
-
Подключите сервер к шине KNX при помощи красно-черной клеммы KNX EIB (этот пункт можно пропустить, если связь с шиной будет осуществляться через дополнительный KNX IP интерфейс / роутер).
-
Подождите около 30 секунд, пока светодиод Mode загорится зеленым цветом. Сервер готов к работе.
Приложение i3 KNX доступно для платформ:
- Windows 7/8/10;
- iOS 8 и выше;
- Android 4.4 и выше.
Подключение устройств
KNX устройства программируются и подключаются к KNX Home Server через интерфейс TP1-256 или любой внешний KNX IP интерфейс. Рекомендуемое количество групповых адресов для управления — до 1000. IP-камеры, SIP и TV подключаются по IP.
Настройка сервера
Настройка KNX Home Server производится в приложении [i3 KNX](/Автоматизация/KNX/Основные компоненты/i3KNX).
Список возможностей сервера и приложения [см. в описании приложения i3 KNX](/Автоматизация/KNX/Основные компоненты/i3KNX)
Для настройки, приложение i3 KNX и KNX Home Server должны находиться в одной и той же локальной IP-сети, имеющей доступ к интернету. Доступ к интернету понадобится для внесения любых изменений в конфигурацию, и для удаленного управления сервером. Управление в пределах одной сети работает без доступа к интернету
KNX Home Server не поддерживает настройку из ETS и не имеет аппликационной программы для ETS, но может использоваться в качестве IP интерфейса для мониторинга и программирования шины в режиме IP Tunelling.
