iRidium для WyreStorm

Набор инструментов для создания интерфейсов управления оборудованием от производителей WyreStorm. документация обновлена 01.01.2024

WyreStorm Technologies – передовой производитель решений по распределению АВ-сигналов 4K и Full HD для коммерческих, и домашних рынков.

iRidium для WyreStorm — позволяет панели управления (iOS, Android, Windows, Mac) подключиться к оборудованию WyreStorm и управлять им через приложение i3 pro.

Протестировано с оборудованием:

• WyreStorm NHD-000-CTL - это инновационный интерфейс управления, благодаря которому серия устройств NetworkHD стала наиболее простой и быстрой в настройке системой AV-over-IP.

• WyreStorm NHD-110-TX – энкодер 1080p HD H.264 / H.265 AVoIP с низкой пропускной способностью, с поддержкой безподрывной коммутации.

• WyreStorm NHD-110-RX – декодер 1080p HD H.264 / H.265 AVoIP с низкой пропускной способностью, с поддержкой безподрывной коммутации и функции видеостены (до 16х16).

Установка и подключение​

1. Установите устройства NHD, чтобы обеспечить циркуляцию воздуха через продукт — при монтаже в стойку WyreStorm рекомендует использовать комплект NHD-000-RACK4. Место установки должно быть сухим, хорошо проветриваемым и гарантированно поддерживать обязательный диапазон рабочих температур изделия.
2. Подключите источники к кодировщикам NetworkHD с помощью кабеля HDMI от качественного бренда, такого как WyreStorm Essentials, обеспечивающего надежное подключение к порту.
3. Подключите дисплей HDMI к декодерам NetworkHD с помощью кабеля HDMI качественного бренда, такого как WyreStorm Essentials, обеспечив надежное соединение с портом.
4. Подключите кодировщики, декодеры и CTL NetworkHD к сетевому коммутатору с помощью кабеля с хорошей оконечной нагрузкой и протестированной категории, обеспечив при этом соответствие стандарту IEEE 802.3ab (для портов CTL, кодировщика и декодера 1GbE).
5. При необходимости подключите порт RS-232 декодера к оборудованию в соответствии с разделом о выводах RS-232 в соответствующем кратком руководстве.

Конфигурация консоли NetworkHD​

В дополнение к шагам, описанным ниже, дополнительную информацию о настройке можно найти в Руководстве по установке NetworkHD.

1. Убедитесь, что правильно настроенный сетевой коммутатор был заранее установлен. Руководства доступны на веб-сайте WyreStorm.
2. Подключите компьютер под управлением Windows™ к той же LAN/VLAN, что и компоненты NetworkHD, и убедитесь, что его IP-адрес находится в той же подсети, что и IP-адреса NetworkHD по умолчанию 169.254.x.x. Убедитесь, что DHCP-сервер не будет выделять адреса. Порт NHD-000-CTL «AV» по умолчанию настроен на статический адрес 169.254.1.1 — не выбирайте этот адрес для своего ПК.
3. Включите NHD-000-CTL, подключив его к коммутатору PoE или с помощью прилагаемого адаптера питания постоянного тока.
4. Включите устройства NHD, подключив устройство к коммутатору PoE или используя дополнительный адаптер питания PSU-12V-1A, который можно приобрести отдельно.
5. После загрузки всех устройств откройте пакет управления WyreStorm (доступен на веб-сайте WyreStorm), запустите программное обеспечение консоли NetworkHD и нажмите «Поиск». Примечание. Если устройства не обнаружены, убедитесь, что кодеры/декодеры, CTL и ПК находятся в одной области подсети и в одном диапазоне порта CTL «AV», и отключите или создайте исключение для консоли NetworkHD в брандмауэре Windows или любой сторонний брандмауэр/вредоносное ПО/антивирусное программное обеспечение.

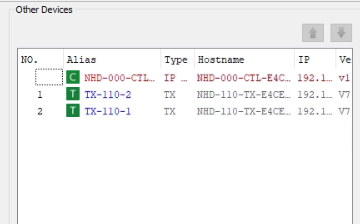

6. Настройте систему в соответствии с инструкциями в Руководстве по установке NetworkHD. Щелкните правой кнопкой мыши устройство серии 400, чтобы просмотреть доступные параметры, включая настройку IP-адреса устройства и настройку псевдонима. Вы также найдете другие параметры конфигурации в окне «Пакетные настройки». Примечание. Если планируется использовать стороннюю систему управления с драйвером WyreStorm для NetworkHD, кодировщики должны использовать префикс псевдонимов IN1, IN2 и т. д. Это также относится к декодерам, OUT1, OUT2 и т. д. Например, IN1- Спутниковый ресивер 1
7. Загрузите конфигурацию в NHD-000-CTL, щелкнув правой кнопкой мыши CTL в разделе «Другие устройства» и выбрав «Загрузить».
8. Настройте масштабирование и значения HDCP для каждого декодера в соответствии с требованиями контента и отображения, используя параметры, находящиеся на вкладке «Видео» на экране «Пакетные настройки».

Работа в iRidium​

Создайте новый проект и добавьте драйвер WyreStorm с помощью сканера или ручным вводом данных.

Сканирование сети​

Сканирование сети позволяет быстро найти все устройства WyreStorm в локальной сети. Для этого:

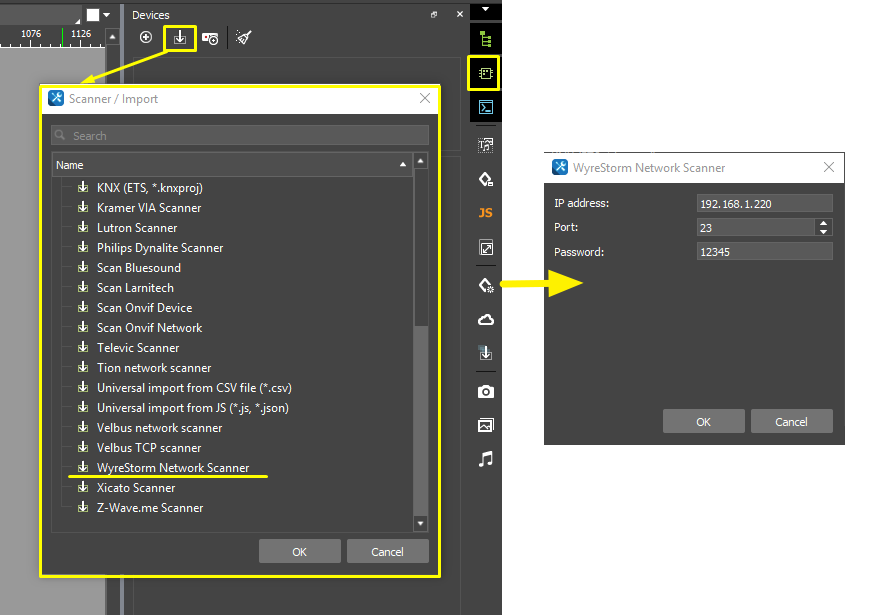

• Создайте новый проект и нажмите клавишу Scan > WyreStorm Network Scanner на вкладке Devices ;
• Заполните настройки для поиска устройства в сети:
  • IP-address - IP-адрес оборудования;
  • Port - порт (по умолчанию 23);
  • Password - пароль для защищённого подключения по Telnet (устанавливается на web-интерфейсе CTL во вкладке Contoller Settings);
• Выберите устройство для добавления в проект.

Настройка драйвера​

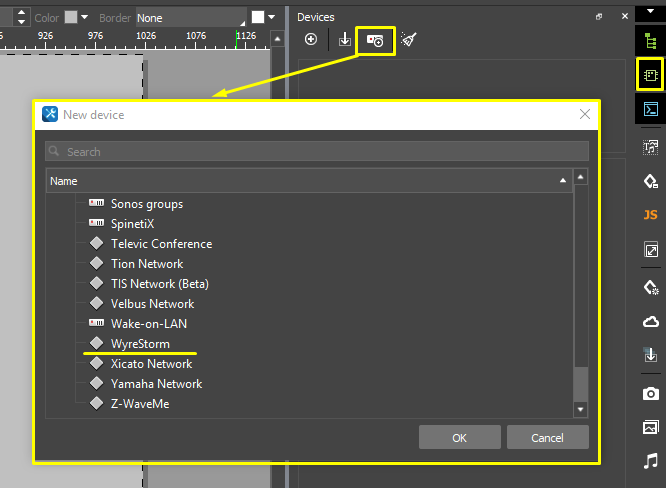

1. В созданном проекте на вкладке Devices добавьте драйвер WyreStorm:

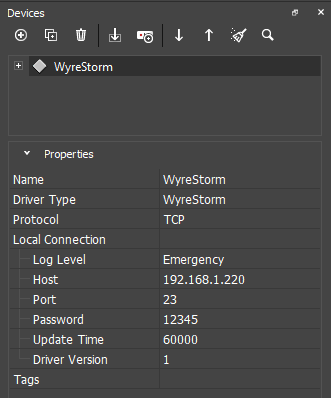

2. Укажите настройки подключения драйвера:

• Log Level - уровень логирования;
• Host - IP-адрес оборудования;
• Port - порт (по умолчанию 23);
• Password - пароль для защищённого подключения по Telnet (устанавливается на web-интерфейсе CTL во вкладке Contoller Settings);
• Update Time - частота опроса оборудования (мс.);
• Driver Version - версия драйвера.

3. Щелкните ПКМ по добавленному драйверу WyreStorm и добавьте необходимое количество устройств (Add subdevice).

Каждое устройство в настройках имеет неизменный параметр Device type : Decoder, Encoder, Controller. У Decoder и Encoder есть параметр Alias (пользовательское имя), он необходим для обращения к конкретному подустройству (Alias для подустройств задаётся во время конфигурации оборудования в NetworkHD Console).

4. Команды и фидбэки не имеют дополнительных настроек, типы всех команд и фидбэков описаны ниже.

Настройка команд и фидбэков​

Для управления оборудованием настройте команды (Commands) и каналы обратной связи (Feedbacks). Чтобы отправить команду, перетяните ее на графический элемент и укажите значение (Value), которое необходимо отправить. Чтобы отобразить значение с канала обратной связи, перетащите Feedback на графический элемент, и укажите, каким образом вывести значение (Value).

Подробнее о работе с графическими элементами написано в статье "Типы графических элементов".

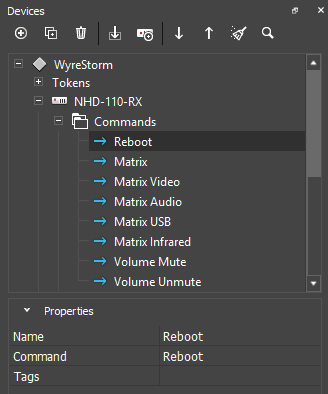

NHD-110-RX​

Commands​

Команда привязывается к графическому элементу с указанием значения (Value), которое нужно передать в шину при нажатии на графический элемент.

Feedbacks​

Канал обратной связи привязывается к графическому элементу, чтобы отобразить состояние оборудования в шине.

NHD-110-TX​

Commands​

Команда привязывается к графическому элементу с указанием значения (Value), которое нужно передать в шину при нажатии на графический элемент.

Feedbacks​

Канал обратной связи привязывается к графическому элементу, чтобы отобразить состояние оборудования в шине.

NHD-000-CTL​

Commands​

Команда привязывается к графическому элементу с указанием значения (Value), которое нужно передать в шину при нажатии на графический элемент.
