iRidium для Visca Over IP
обеспечивает возможность удаленного управления камерами по сети
документация обновлена 01.01.2024
Драйвер доступен с версии 1.3.63
Описание
iRidium для Visca Over IP - это набор инструментов для создания интерфейсов управления камерами по протоколу VISCA over IP (Video System Control Architecture over IP). Он обеспечивает возможность удаленного управления по сети параметрами устройств, такими как позиционирование камеры, фокусировка, зум, настройка экспозиции и другие функции. Это удобно для профессиональных видеосистем, где требуется централизованное управление и контроль за устройствами.
Протестировано с оборудованием:
- Sony BRC-X1000
- Intrend ITPTZ-4K30XW-PRO
- Lumens VC-TR1
Подключение
Для подключения к камерам по протоколу Visca Over IP необходимо:
- Подключить оборудование к питанию и сети;
- Выполнить базовые настройки оборудования через веб-интерфейс в соответствии с заводской инструкцией;
- Включить функционал Visca over ip в настройках оборудования.
Работа в iRidium Studio
Создайте новый проект и добавьте драйвер Visca Over IP
Настройка драйвера

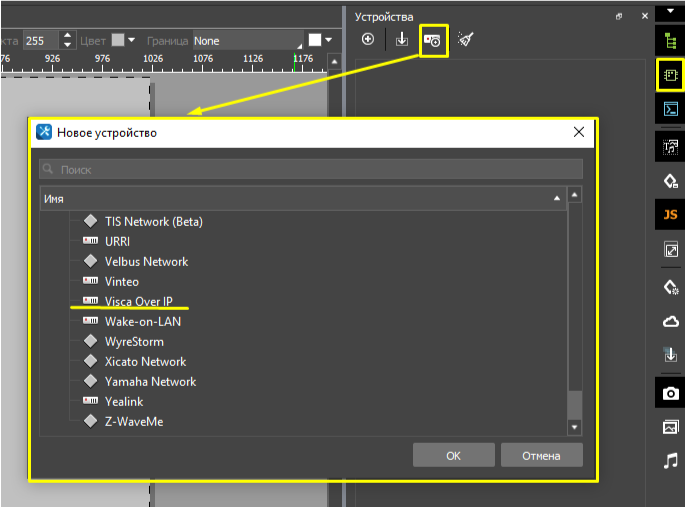

1.В созданном проекте в окне Devices добавьте драйвер Visca Over IP:

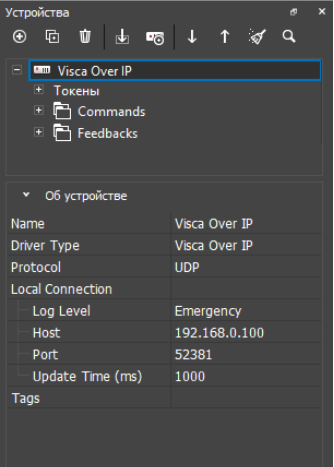

2.Укажите настройки подключения драйвера:
- Protocol - UDP;
- Log Level - уровень логирования;
- Host - IP-адрес оборудования;
- Port - порт (по умолчанию 52381);
- Update time - частота опроса оборудования (мс.). По умолчанию обновление происходит раз в 1000 мс;
Настройка команд и фидбеков

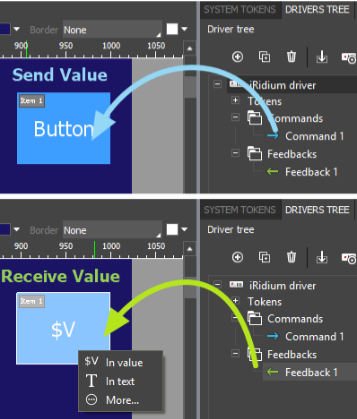

Для управления оборудованием настройте команды (Commands) и каналы обратной связи (Feedbacks). Чтобы отправить команду, перетяните ее на графический элемент и укажите значение (Value), которое необходимо отправить. Чтобы отобразить значение с канала обратной связи, перетащите Feedback на графический элемент, и укажите, каким образом вывести значение (Value).
Подробнее о работе с графическими элементами написано в статье "Типы графических элементов"].
Command
| Команда | Значение | Описание |
|---|---|---|
| Power (On/StandBy) | 0-включить режим ожидания, 1-выключить режим ожидания | Питание |
| Pan-ABS | -25433~25433 Данный диапазон актуален для камеры Sony BRC-X1000 | Является частью команды Send ABS Position и задает панорамное движение камеры в абсолюте (координаты статичны) |
| Tilt-ABS | -7077 ~ 21231 если Image Flip: OFF -21231 ~ 7077 если Image Flip: ON Данный диапазон актуален для камеры Sony BRC-X1000 | Является частью команды Send ABS Position и задает наклон камеры в абсолюте (координаты статичны) |
| ABS Speed | 1 ~ 17 | Является частью команды Send ABS Position и задает скорость перемещения в абсолюте (координаты статичны) |
| Send ABS position | Any | Отправить команду ABS (координаты задаются заранее из команд Pan - ABS + Tilt - ABS + ABS Speed) |
| Zoom-Direct | 1-20 для моделей: BRC-X400/X401, SRG-X400/201M2 1-12 для моделей: SRG-X120/HD1M2 | Ручное выставление позиции Zoom |
| Zoom mode | 0 - optical only 1 - clear image 2 - digital | Переключить режим работы zoom |
| Focus mode | 0 - auto 1 - manual | Выставление режима работы фокуса камеры |
| Image Flip | 0/1 | Перевернуть изображение |
| Set Preset | 1 ~ 64 | Сохранить текущее положение камеры в пресет |
| Recall Preset | 1 ~ 64 | Вызвать сохраненный пресет |
| Reset Preset | 1 ~ 64 | Сбросить значение с пресета |
| Up (Button) | Any | Поднять камеру вверх Скорость движения камеры настраивается параметром команды - Speed с ожидаемыми входными значениями 1 ~ 50 в зависимости от оборудования. |
| Down (Button) | Any | Двигать камеру вниз Скорость движения камеры настраивается параметром команды - Speed с ожидаемыми входными значениями 1 ~ 50 в зависимости от оборудования. |
| Left (Button) | Any | Двигать камеру влево Скорость движения камеры настраивается параметром команды - Speed с ожидаемыми входными значениями 1 ~ 50 в зависимости от оборудования. |
| Right (Button) | Any | Двигать камеру вправо Скорость движения камеры настраивается параметром команды - Speed с ожидаемыми входными значениями 1 ~ 50 в зависимости от оборудования. |
| Up Left (Button) | Any | Поднять камеру влево Скорость движения камеры настраивается параметром команды - Speed с ожидаемыми входными значениями 1 ~ 50 в зависимости от оборудования. |
| Up Right (Button) | Any | Поднять камеру вправо Скорость движения камеры настраивается параметром команды - Speed с ожидаемыми входными значениями 1 ~ 50 в зависимости от оборудования. |
| Down Left (Button) | Any | Опустить камеру влево Скорость движения камеры настраивается параметром команды - Speed с ожидаемыми входными значениями 1 ~ 50 в зависимости от оборудования. |
| Down Right (Button) | Any | Опустить камеру вправо Скорость движения камеры настраивается параметром команды - Speed с ожидаемыми входными значениями 1 ~ 50 в зависимости от оборудования. |
| Stop (Button) | Any | Остановить камеру |
| Home (Button) | Any | Выставить камеру в начальное положение |
| Zoom In (Button) | Any | Увеличить изображение Скорость движения камеры настраивается параметром команды - Speed с ожидаемыми входными значениями 1 ~ 8 в зависимости от оборудования. |
| Zoom Out (Button) | Any | Уменьшить увеличенное изображение Скорость движения камеры настраивается параметром команды - Speed с ожидаемыми входными значениями 1 ~ 8 в зависимости от оборудования. |
| Zoom Stop (Button) | Any | Остановить отдаление(приближение) изображения |
| Focus Near (Button) | Any | Приблизить фокус изображения Скорость движения камеры настраивается параметром команды - Speed с ожидаемыми входными значениями 1 ~ 8 в зависимости от оборудования. |
| Focus Far (Button) | Any | Отдалить фокус изображения Скорость движения камеры настраивается параметром команды - Speed с ожидаемыми входными значениями 1 ~ 8 в зависимости от оборудования. |
| Focus Stop (Button) | Any | Остановить отдаление (приближение) фокуса изображения |
- Value - укажите при перетягивании команды на графический элемент
Feedbacks
| Обратная связь | Значение | Описание |
|---|---|---|
| Power (On/StandBy) | 0 - выключен, 1 - включен | Состояние камеры по питанию |
| Zoom mode | 0 - optical only, 1 - clear image, 2 - digital | Текущий режим работы Zoom |
| Focus mode | 0 - auto, 1 - manual | Текущий режим работы фокусировки |
| Image Flip | 0 - перевернуто, 1 - не перевернуто | Текущее состояние изображения |
| Position-Pan | DEC Диапазон для камеры Sony BRC-X1000: -25433~25433 Диапазон задается на исполнительном устройстве. | Текущая позиция камеры по горизонтали |
| Position-Tilt | DEC Диапазон для камеры Sony BRC-X1000: если Image Flip: OFF -7077 ~ 21231 если Image Flip: ON -21231 ~ 7077 Диапазон задается на исполнительном устройстве. | Текущая позиция камеры по вертикали |
| Position-Zoom | DEC Диапазон для камеры Sony BRC-X1000: 0 ~ 16384 Диапазон задается на исполнительном устройстве. | Текущая позиция Zoom |
| Position-Focus | DEC Диапазон для камеры Sony BRC-X1000: 0 ~ 45056 Диапазон задается на исполнительном устройстве. | Текущая позиция фокуса |
- Value - значение, которое отдаёт оборудование
