iRidium для Velocio

Набор инструментов для создания интерфейсов управления оборудованием Velocio.

iRidium для Velocio - это набор инструментов, позволяющий создать интерфейс для управления домом или офисом на базе оборудования Velocio. Оборудование PLC Velocio Ace работает c iRidium studio по протоколу Modbus. Подробная настройка Modbus в iRidium находится здесь.

Настройка Velocio PLC Ace​

Для настройки ПЛК Velocio, скачайте среду программирования vBuilder. В процессе инсталляции подтвердите установку драйвера COM-порта необходимого для подключения ПЛК к компьютеру.

1. Подключите Velocio PLC Ace к компьютеру.

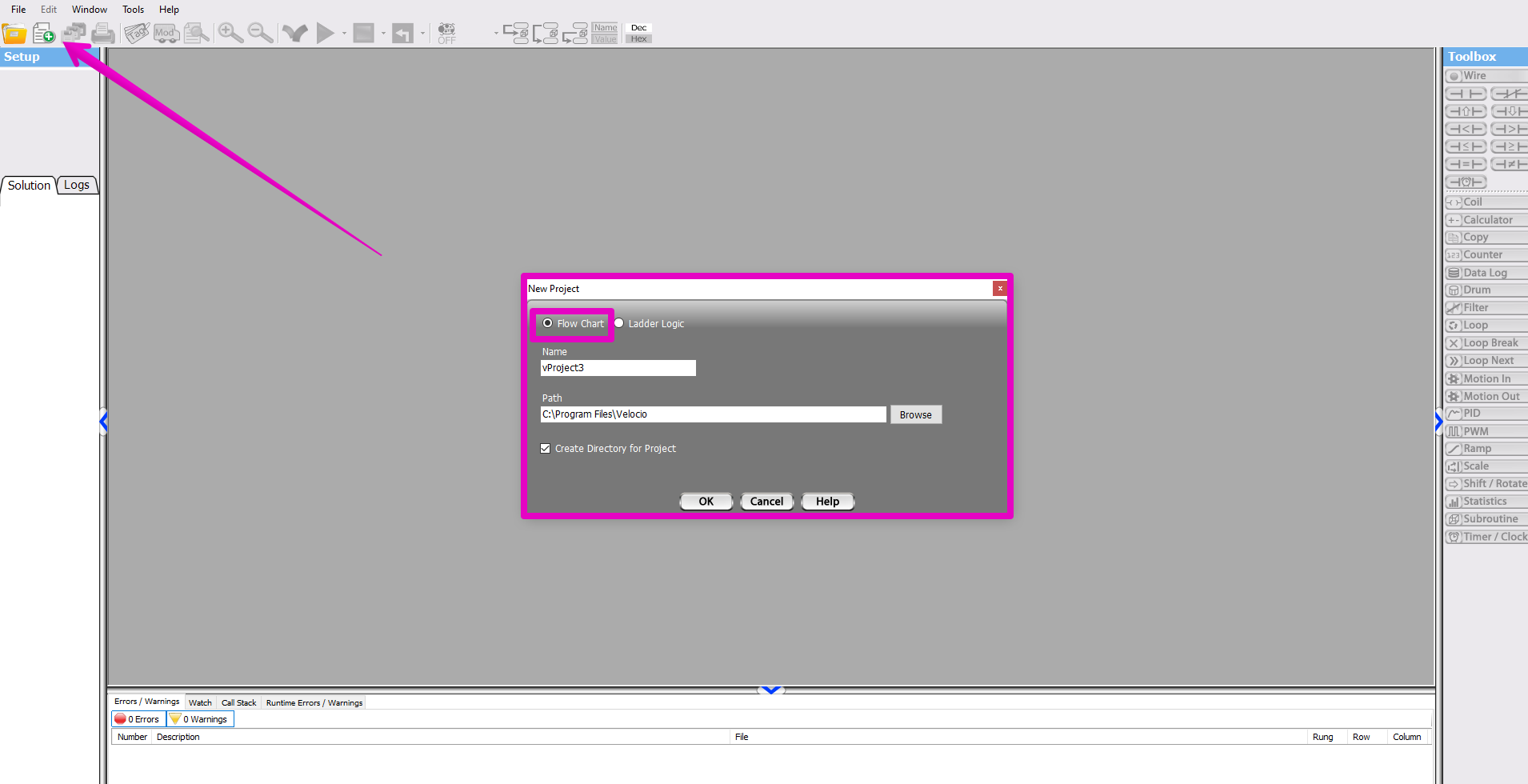

Запустите программу vBuilder и создайте новый проект. Выберите тип проекта - "Flow Chart".

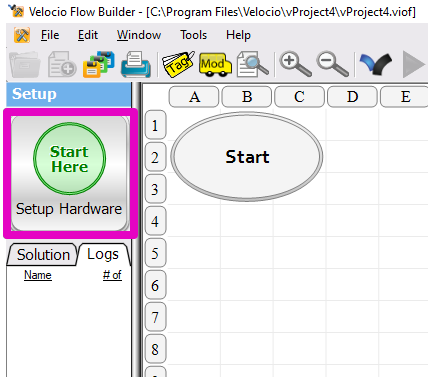

2. В левом верхнем углу нажмите кнопку "Setup Harware".

3. Выберите тип настройки.

• Auto Setup - автоматически определить тип ПЛК.
• Manual Setup - ручной выбор версии ПЛК.

4. Задайте дополнительные параметры высокоскоростного счетчика шагов и шагового выхода(при необходимости), нажмите "Done".

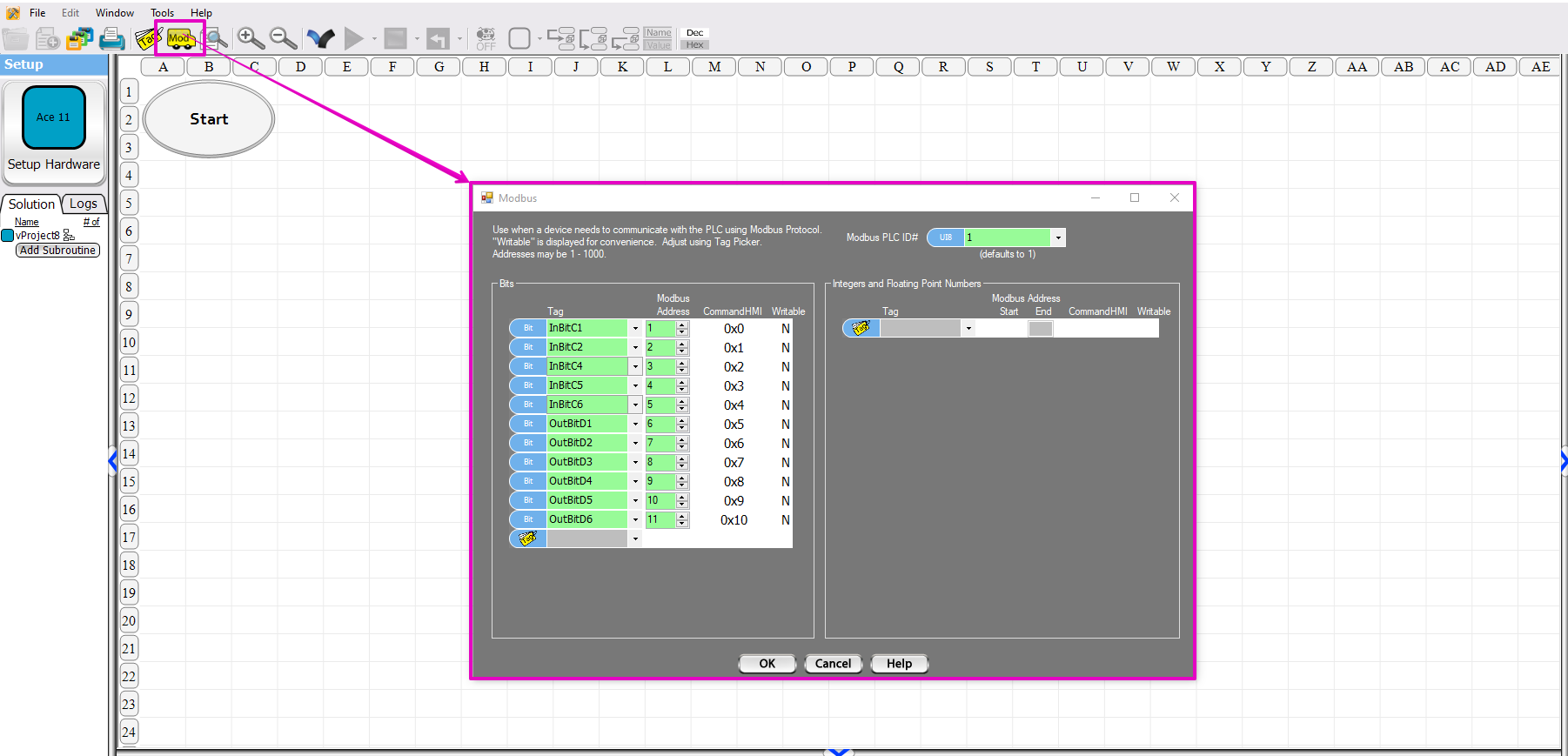

5. Нажмите кнопку "Mod". Сконфигурируйте ПЛК для работы с iRidium по протоколу Modbus.

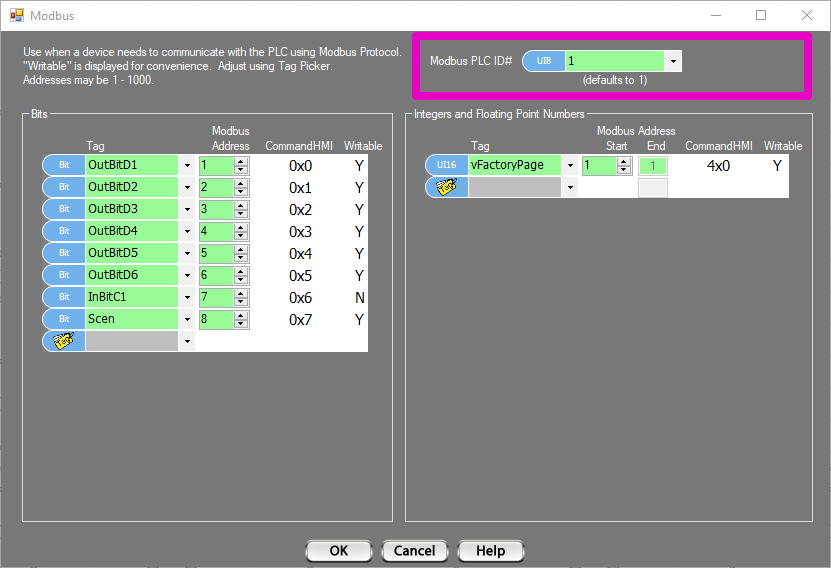

5.1. Назначьте Modbus PLC ID.

Modbus PLC ID - ID устройства для работы драйвера Modbus в iRidium.

5.2. Назначьте Modbus Address. Диапазон Modbus PLC ID 0-255.

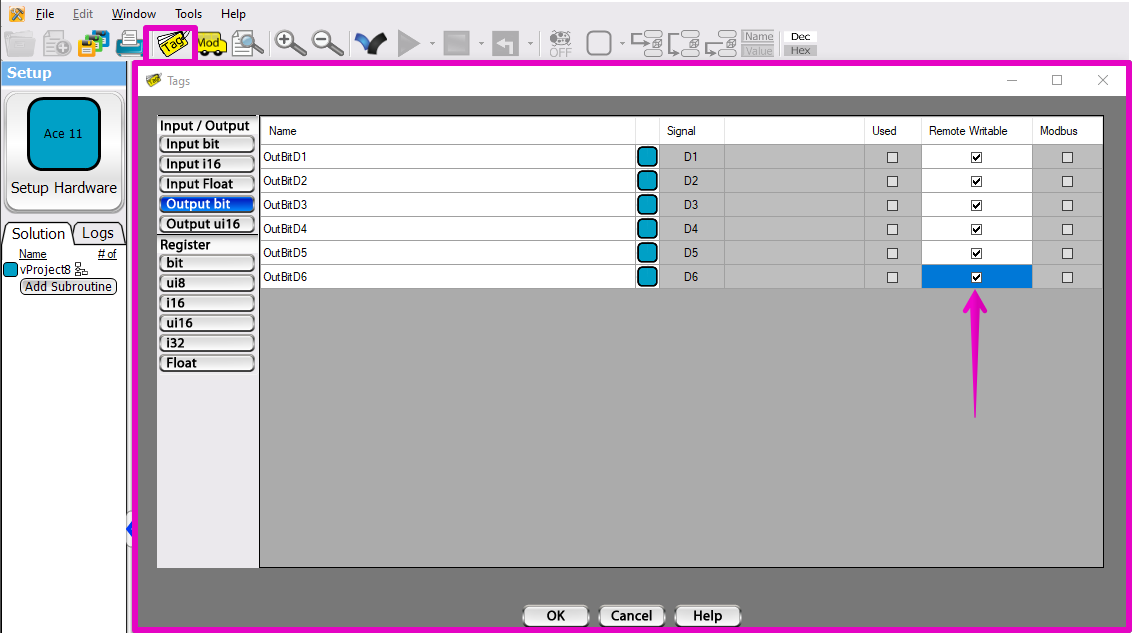

6. Нажмите кнопку "Tag", назначьте перезапись для выходящих тегов на ПЛК.

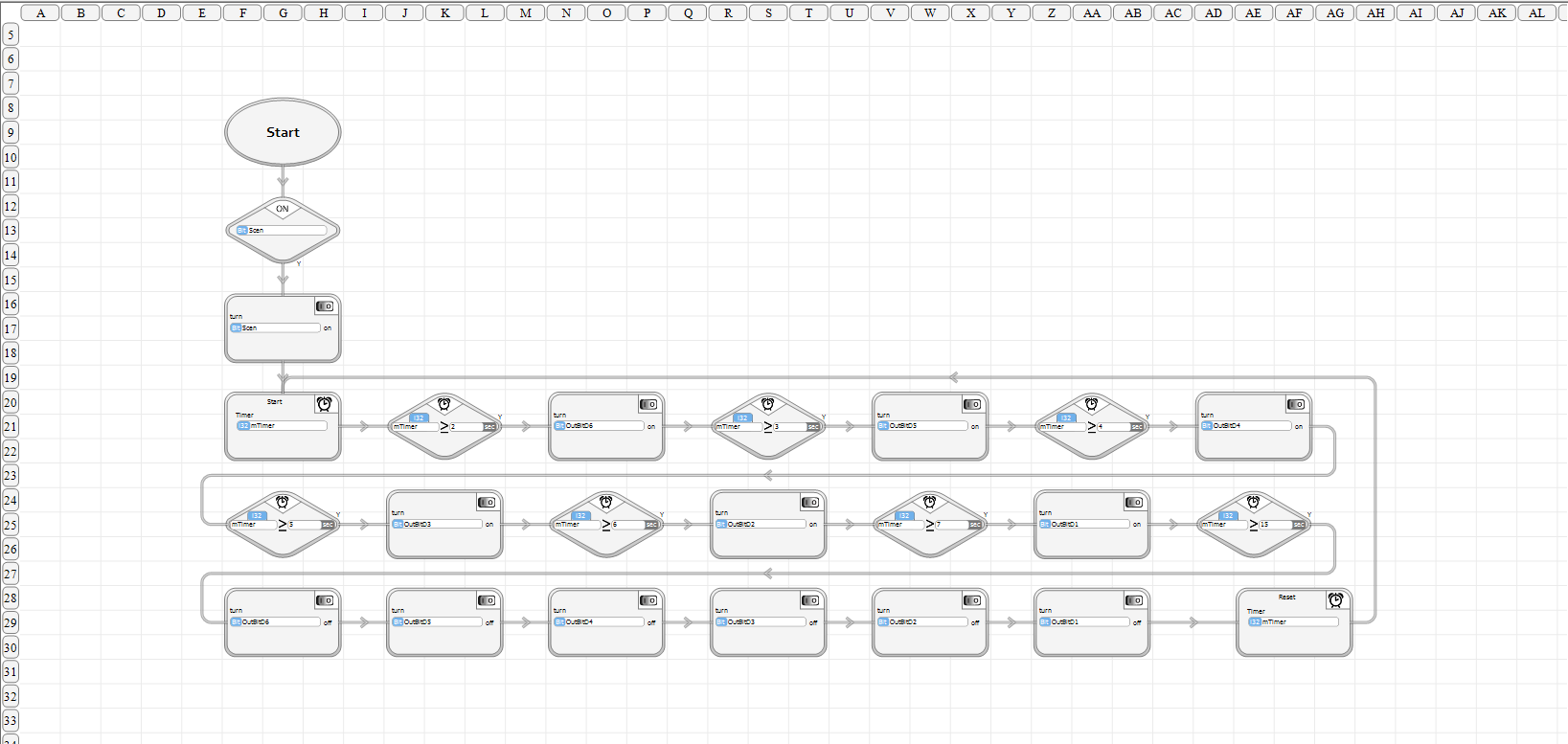

7. Составьте схему работы логики на ПЛК Velocio.

8. Запишите созданную схему логики на ПЛК Velocio нажатием кнопки "Program"(F6).

9. После записи логики необходимо запустить записанную программу. Нажмите на кнопку "Run"(F5).

10. После запуска извлеките устройство из USB, и подключите в схему управления.

Работа в iRidium studio​

Оборудования PLC Velocio Ace работает c iRidium studio по протоколу Modbus.

1. Создайте панельный проект.

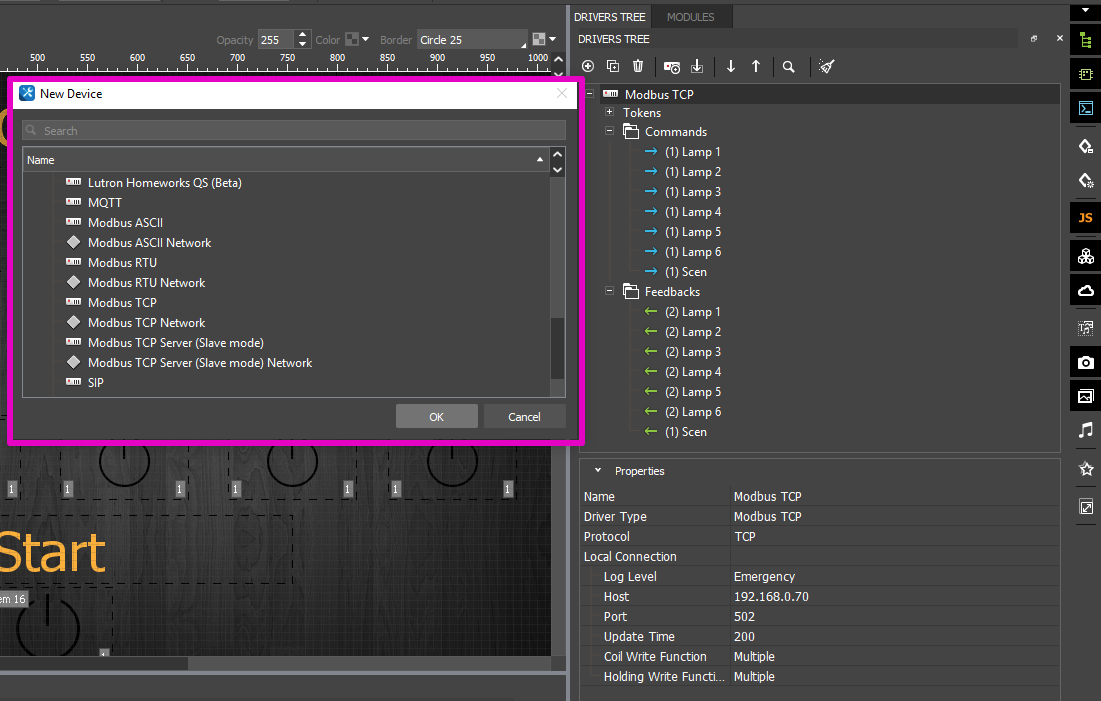

2. Добавьте драйвер Modbus TCP.

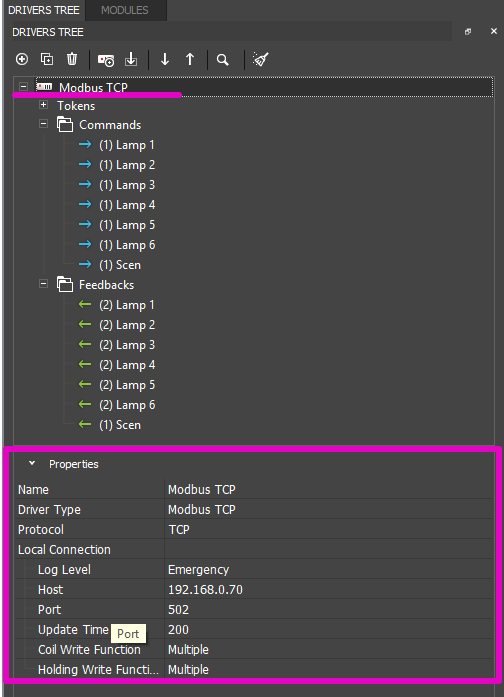

3. Введите настройки для драйвера, в нашем примере это:

• Host - IP адрес шлюза;
• Port - порт соединения;
• Update Time - Время опроса.

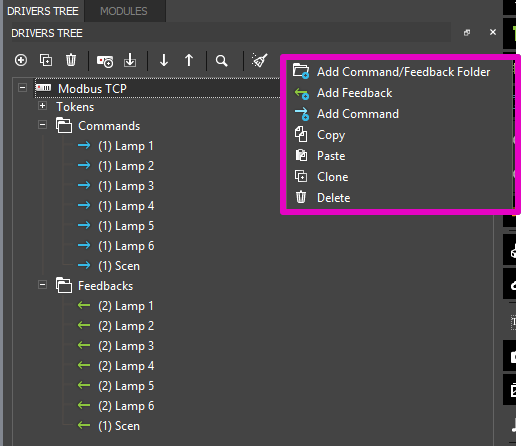

4. Создайте число Commands и Feedbacks в соответствии с количеством адресов настроенных на ПЛК. Щелкните правкой кнопкой мыши по драйверу и выберите в меню действие(Add Feedback, или Add Command).

5. Заполните следующие параметры:

• Device ID - ID ПЛК, установленный п. 5.1 настройки ПЛК;
• Type - тип регистра(в нашем примере Coil);
• Address - адрес, установленный в п. 5.2 настройки ПЛК.

6. Совместите созданные теги с графическими элементами проекта с помощью метода "Drag&Drop". Укажите значение для отправки в канал.
