iRidium для Tion

Набор инструментов для создания интерфейсов управления оборудованием от производителей Tion.

документация обновлена 01.01.2024

iRidium для Tion - это набор инструментов, позволяющий создать интерфейс для управления климатическим оборудованием Tion.

iRidium для Tion позволяет панели управления (iOS, Android, Windows, Mac) подключиться к оборудованию через облако производителей Tion.

Подключение​

Для подключения к оборудованию Tion необходимо:

1. Скачать мобильное приложение MagicAir (для iOS или Android). Приложение MagicAir доступно в Google Play и App Store;
2. Зарегистрировать аккаунт. Логин и пароль от аккаунта MagicAir вы используете при добавлении драйвера в iRidium Studio;
3. Инициировать базовую станцию MagicAir;
4. Создать новое помещение и добавить в него станцию MagicAir;
5. Добавить остальные устройства в помещение.

Принципы работы​

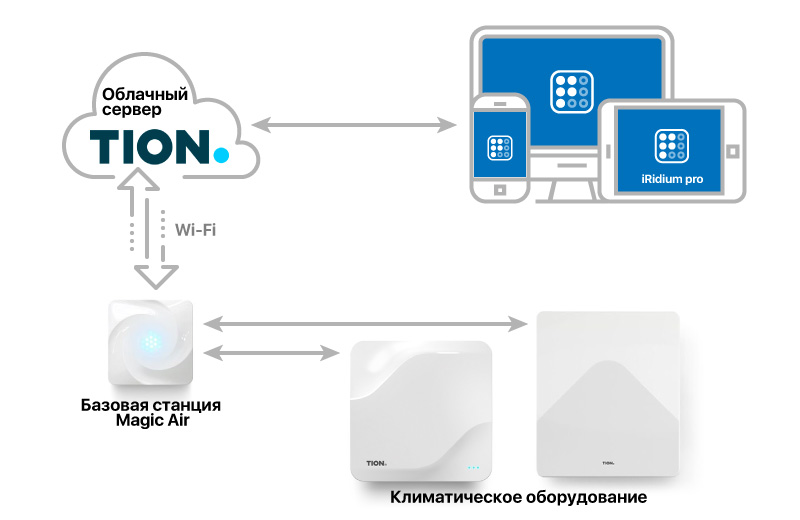

iRidium Studio подключается к базовой станции Magic Air через облачный сервер Tion (по HTTP подключению) по логину и паролю Magic Air. После подключения вы можете управлять как отдельными климатическими устройствами, так и их совокупностью через станцию Magic Air. Станция передает команды оборудованию по радио частоте.

Работа в iRidium​

Создайте новый проект и добавьте драйвер Tion Network с помощью сканера или ручным вводом данных.

Сканирование устройств​

При сканировании устройств, iRidium Studio обращается к облаку производителя Tion - оно позволяет быстро добавить в проект iRidium все устройства Tion с преднастроенными для них командами.

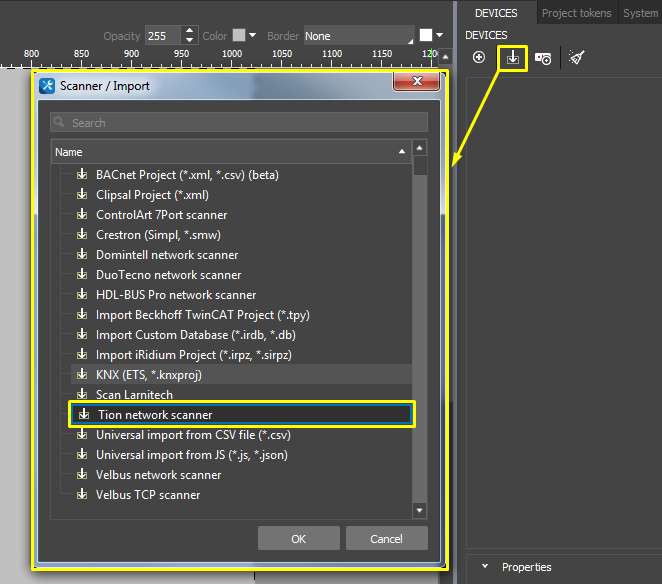

1. В созданном проекте нажмите клавишу Scan > Tion network scanner в окне DEVICES:

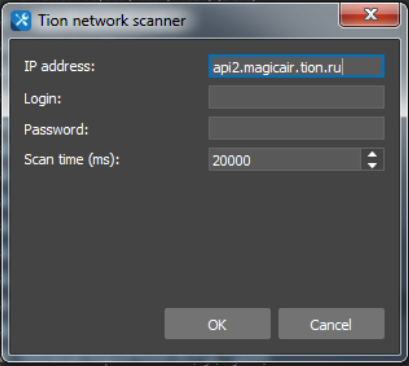

2. Укажите логин и пароль от аккаунта MagicAir:

Настройка драйвера​

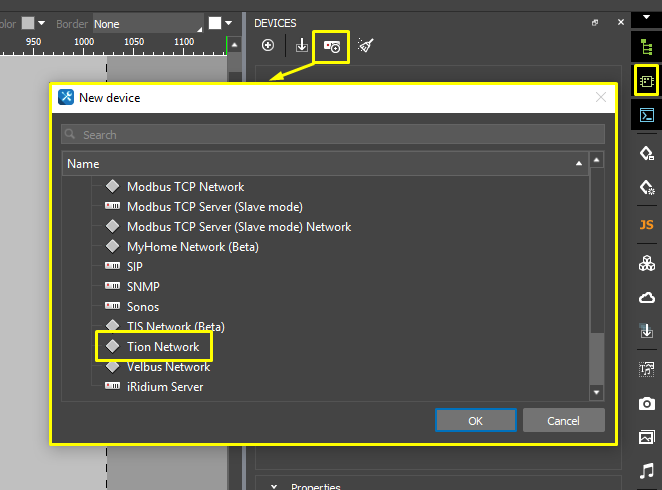

1. В созданном проекте на вкладке DEVICES добавьте драйвер Tion Network:

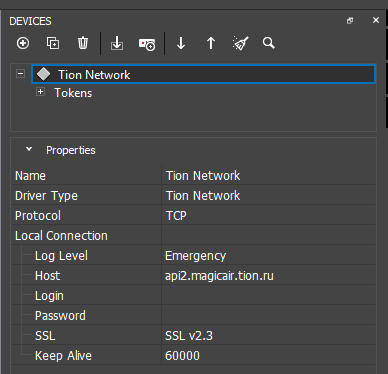

2. Укажите настройки подключения драйвера:

• Log Level - уровень логирования;
• Host - адрес для работы с облачным сервисом Tion (api2.magicair.tion.ru);
• Login / Password - логин и пароль от аккаунта MagicAir;
• SSL - тип шифрования (облако tion поддерживает SSL v2.3);
• Keep Alive - время удержания соединения в милисекундах.

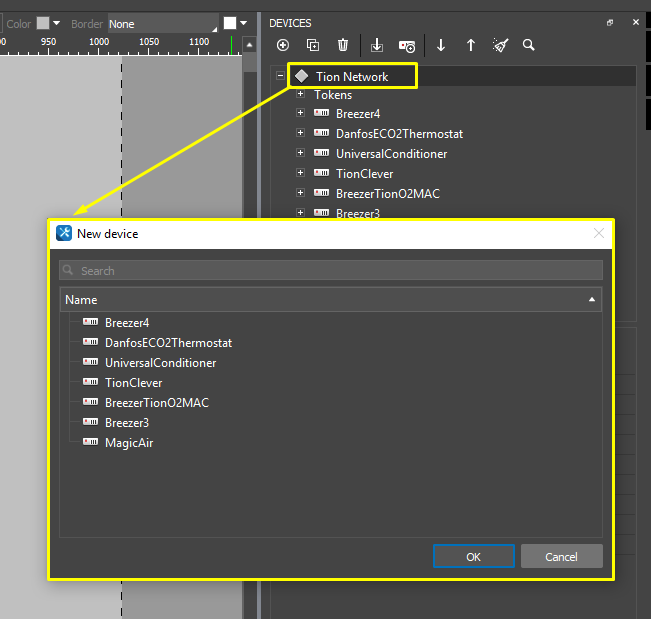

3. Щелкните ЛКМ по добавленному драйверу Tion Network и добавьте необходимые устройства. Каждое устройство имеет предустановленный список команд и фидбеков в соответствии со своим типом.

Настройка команд и фидбеков​

Для управления оборудованием настройте команды (Commands) и каналы обратной связи (Feedbacks). Чтобы отправить команду, перетяните ее на графический элемент и укажите значение (Value), которое необходимо отправить. Чтобы отобразить значение с канала обратной связи, перетащите Feedback на графический элемент, и укажите, каким образом вывести значение (Value).

Подробнее о работе с графическими элементами написано в статье "Типы графических элементов".

У команд и фидбеков устройств Tion нет настроек. Они заранее фиксировано создаются при добавлении устройства. Добавлять команды или изменить их тип нельзя. Управление происходит посредством отправки value в команду (Send number, Send string, send value from object). В зависимости от модели оборудования, какие-то команды могут не работать.

Zone sensors​

Magic Air​

Tion Breezer 3S​

Breezer 4​

BreezerTionO2MAC​

DanfosECO2Thermostat​

TionClever​

UniversalConditioner​
