iRidium для TIS

Набор инструментов для создания интерфейсов управления оборудованием в шине TIS

документация обновлена 01.01.2024

Подключение​

Существуют различные способы связи с шиной обеспечивающие локальную работу и работу через Интернет, если у вас есть статический IP-адрес или динамический IP-адрес:

Режим Local​

Режим Local работает только в локальной сети и не позволяет настроить управление шиной через Интернет. Для подключения использует броадкаст адрес. Локальное соединение работает с любым IP устройством TIS.

TIS Remote Server​

TIS Remote Server позволяет подключиться к IP шлюзу TIS через Интернет в случае, если у вас нет статического IP адреса или домена (DDNS). Соединение устанавливается через интернет сервера TIS, которые используются для авторизации между управляющей панелью iRidium и IP интерфейсом TIS.

Serial​

Serial протокол поддерживает связь через стандартный Serial порт, такой как COM1 в Windows или /dev/ser1 в QNX. Для работы с оборудованием необходимо указать «удаленный» хост или устройство, с которым осуществляется связь.

Настройка подключения​

Режим Local​

Режим "Local" работает только в локальной сети и не позволяет настроить управление шиной через Интернет. Для подключения используется броадкаст адрес, либо статический адрес IP интерфейса. Локальное соединение работает с любым IP шлюзом TIS.

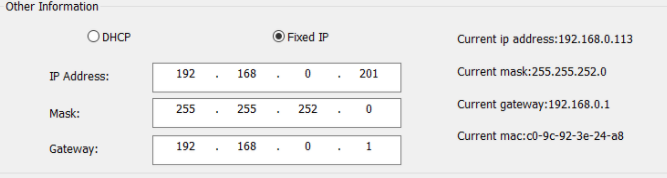

Если включен режим Fixed IP, в настройках IP шлюза TIS, то укажите данные для работы в локальной сети

• IP Address - локальный адрес IP модуля TIS;
• Mask - маска подсети;
• Gateway - шлюз по умолчанию.

В настройках драйвера TIS Network укажите локальный адрес соединения с IP шлюзом TIS. По рекомендации системного администратора можно изменить броадкаст адрес, иначе, оставьте настройку по умолчанию.

• Connect type: Local – режим локального соединения с IP модулем TIS;
• Host – броадкаст адрес для обмена данными с TIS;
• Port - порт подключения (по умолчанию 6000).

Режим TIS Remote Server​

"TIS Remote Server" позволяет подключиться к IP шлюзу TIS через Интернет в случае, если у вас нет статического IP адреса или домена (DDNS). Соединение устанавливается через интернет сервер TIS, который используется для авторизации между управляющей панелью iRidium и IP интерфейсом TIS.

Адреса доступных удаленных серверов TIS вы можете найти в TIS DevSearch, в окне Network Configuration в строке Server IP Address, а также в настройках IP интерфейса.

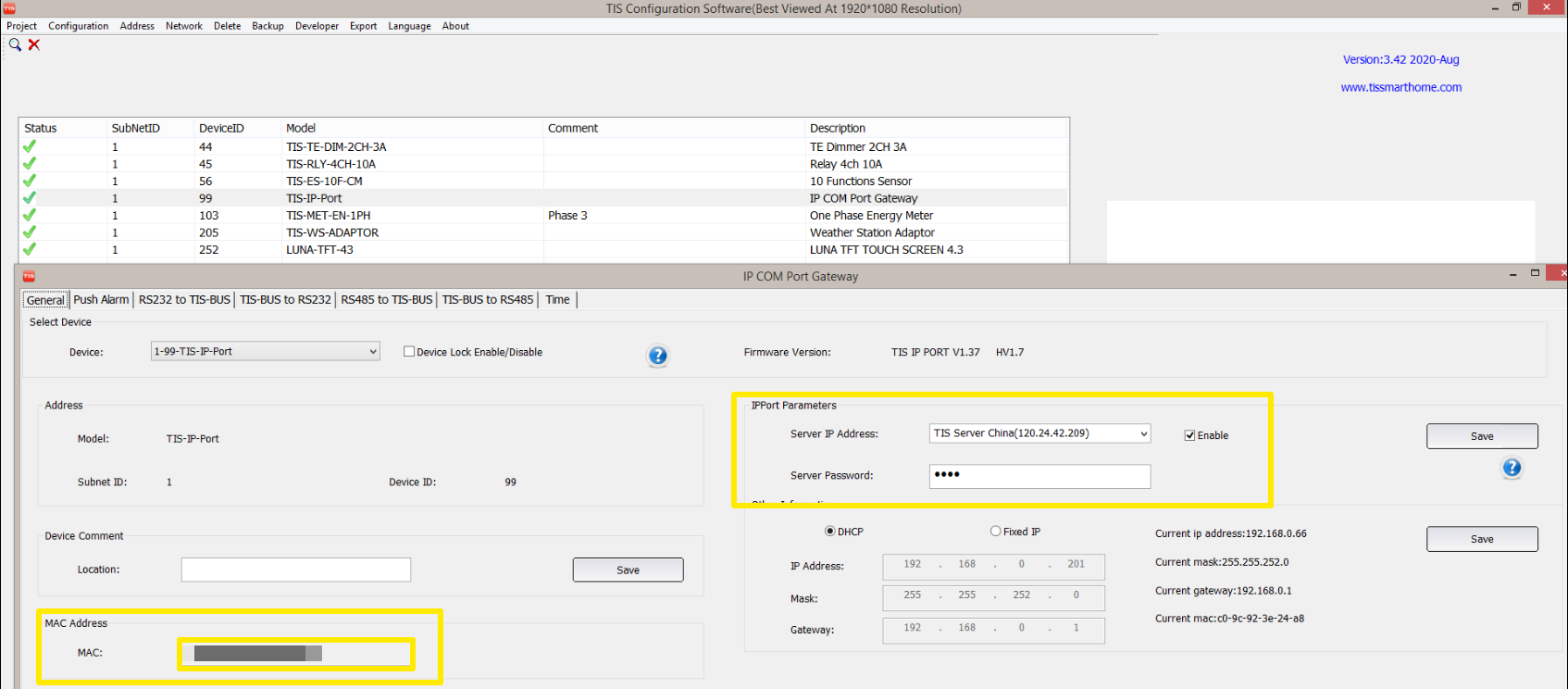

В настройках IP шлюза, в разделе IPPort Parameters укажите желаемый сервер TIS и пароль для подключения. На устройстве зажмите кнопку программирования на 7 секунд, после чего устройство, перейдет в режим программирования, сохраните настройки в приложении, нажмите кнопку на устройстве, для выхода из режима программирования и перезагрузите устройство.

В настройках драйвера TIS Network (UDP) укажите параметры соединения с IP шлюзом TIS через удаленный сервер.

• Connect Type: Remote – режим соединения с IP шлюзом TIS через удаленный сервер;
• Host - адрес удаленного сервера TIS(Server IP Address). Необходимо указать адрес удаленного сервера TIS, на который настроен IP шлюз;
• Port - порт подключения к IP шлюзу через удаленный сервер. Такой же, как и в настройках IP шлюза (по умолчанию 6000);
• Password - логин подключения из настроек IP шлюза;
• MAC - МАС-адрес IP шлюза TIS.

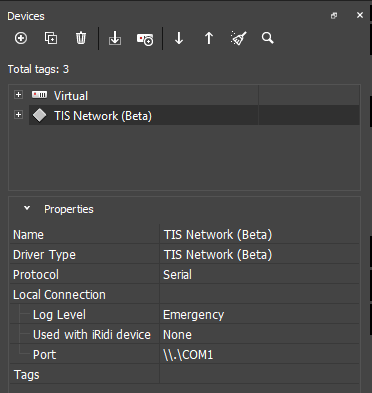

Serial​

• Protocol - Serial;
• Log Level - уровень логирования;
• Used with iRidi device - выставляет хост для соответствующего оборудования (при выборе этого параметра строка Host будет не активна);
• Port - порт подключения.

Работа в iRidium​

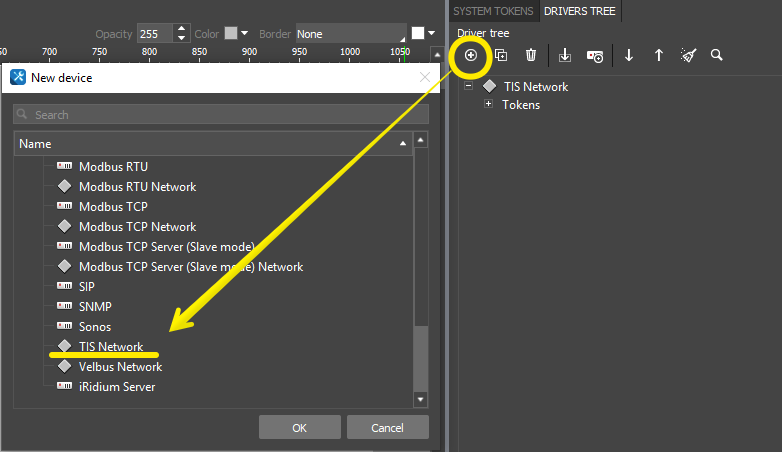

1. Создайте новый проект и добавьте драйвер TIS Network .

2. Укажите настройки подключения драйвера в соответствии с типом подключения Local или TIS Remote Server . Подродная информация по настройке подключений в разделе Настройка подключения.

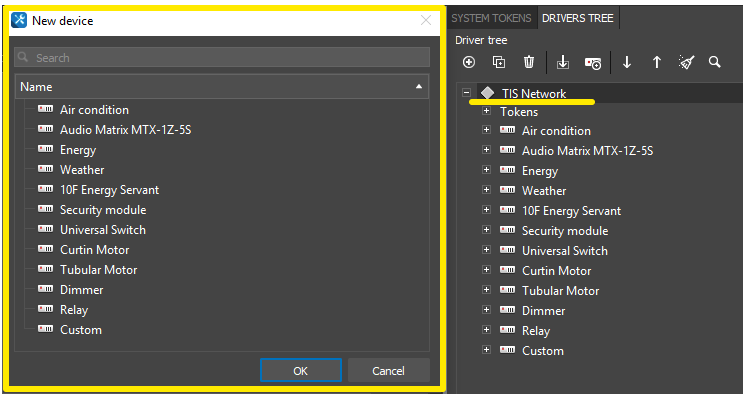

3. Щелкните ЛКМ по добавленному драйверу TIS Network и добавьте необходимые устройства. Каждое устройство имеет предустановленный список команд и фидбеков в соответствии со своим типом.

Заполните настройки для работы каждого устройства:

• Subnet ID - ID подсети устройства;
• Device ID - ID устройства в подсети;
• Device Type - тип устройства. В зависимости от типа, каналам и фидбекам будет доступен только определенный список "Operation Code" соответствующий типу устройства.

Настройка команд и фидбеков​

Для управления оборудованием настройте команды (Commands) и каналы обратной связи (Feedbacks). Чтобы отправить команду, перетяните ее на графический элемент и укажите значение (Value), которое необходимо отправить. Чтобы отобразить значение с канала обратной связи, перетащите Feedback на графический элемент, и укажите, каким образом вывести значение (Value).

Подробнее о работе с графическими элементами написано в статье "Типы графических элементов".

В драйвере TIS Network каждое из устройств имеет набор Operation Code характерных для их типа. Так же для удобства пользователей добавлено устройство Custom, где можно наделить его уникальным набором Operation Code.

Air condition​

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - значение, которое придет от оборудования.

Media control​

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - значение, которое придет от оборудования

Audio Matrix MTX-1Z-5S​

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - значение, которое придет от оборудования

Thermostat​

Command:

• Value — укажите при перетягивании команды на графический элемент.

Feedback:

• Value — значение, которое придет от оборудования.

Energy​

Command:

• Value — укажите при перетягивании команды на графический элемент.

Feedback:

• Value — значение, которое придет от оборудования.

Weather​

Command:

• Value — укажите при перетягивании команды на графический элемент.

Feedback:

• Value — значение, которое придет от оборудования.

Logic 4T sensor / Logic Health sensor / Logic PIR sensor / Logic 10F sensor​

Command:

• Value — укажите при перетягивании команды на графический элемент.

Feedback:

• Value — значение, которое придет от оборудования.

Digital input​

Command:

• Value — укажите при перетягивании команды на графический элемент.

Feedback:

• Value — значение, которое придет от оборудования.

Floorheating​

Command:

• Value — значение, которое придет от оборудования.

Feedback:

• Value — значение, которое придет от оборудования.

10F Energy Servant​

Command:

• Value — укажите при перетягивании команды на графический элемент.

Feedback:

• Value — значение, которое придет от оборудования.

Security module​

Command:

• Value — укажите при перетягивании команды на графический элемент.

Feedback:

• Value — значение, которое придет от оборудования.

Universal Switch Project \ Universal Switch DVD \ Universal Switch IPTV \ Universal Switch TV Box \ Universal Switch TV​

Command:

• Value — укажите при перетягивании команды на графический элемент.

Feedback:

• Value — значение, которое придет от оборудования.

Curtain Motor​

Command:

• Value — укажите при перетягивании команды на графический элемент.

Feedback:

• Value — значение, которое придет от оборудования.

Tubular Motor​

Command:

• Value — укажите при перетягивании команды на графический элемент.

Feedback:

• Value — значение, которое придет от оборудования.

RGB\Dimmer\Relay​

Command:

• Value — укажите при перетягивании команды на графический элемент.

Feedback:

• Value — значение, которое придет от оборудования.
