PD-TEA-A24-01-NO/NC

Термоэлектрический привод двухпозиционный с питанием 24 вольта

документация обновлена 01.01.2024

Описание​

Устройство представляет собой привод термоэлектрический двухпозиционный с питанием 24 вольта нормально открытый и нормально закрытый.

Устройство используется для двухпозиционного управления различными регулирующими клапанами в системах отопления и управления микроклиматом.

Сервоприводы могут использоваться с любыми клапанами, имеющими размер резьбы М30х1,5 и ход штока до 3,8 мм

Поставляются в двух вариантах исполнения - нормально открытый (НО) и нормально закрытый (НЗ). Маркировка см. на корпусе устройства и на упаковке.

Преимущества:

• Быстросъемная конструкция на защелке
• Исполнение НО и НЗ
• Питание 24 вольта, что обеспечивает безопасность при установке на радиаторы
• Индикатор положения штока как для НО, так и для НЗ исполнения

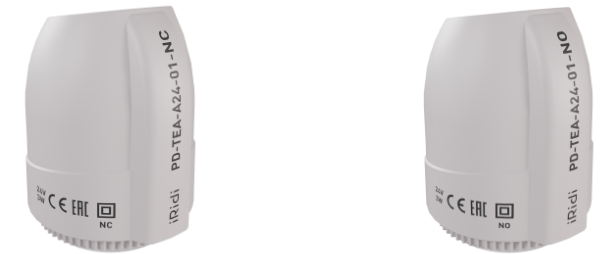

Внешний вид:

Области применения:

• Радиаторы отопления
• Водяные теплые полы
• Фанкойлы
• Чиллеры
• Конвекторы
• Тепловые насосы
• Вент. установки

Рекомендации по выбору типа привода​

Тип привода следует выбирать сходя из критериев

Безопасности:

• НО если для системы критично, чтобы при отключении питания циркуляция теплоносителя не прекращалась, например основная система отопления - конвекторы и радиаторы отопления в умереной и более холодных зонах, чтобы не заморозить всю систему
• НЗ если для системы критично не перегреться при отклчюении питания, например - теплые полы, чтобы не повредить покрытие

Экономичности:

• НО если система большую часть времени подразумевает постоянную циркуляцию теплоносителя
• НЗ если система большую часть времени находится в перекрытом состоянии

Более обобщенно можно сказать, что тип НО следует выбирать в системах, ответственных за основное отопление помещений во избежание заморозки системы при пропаже питания в умеренных и холодных зонах.

Область применения​

Устройство предназначено для установки в проектах автоматизации квартир, домов, зданий в децентрализованной сети bus77 iRidi©.

Устройство может применяться в отелях, жилых, торговых и офисных помещениях и т.д.

Технические характеристики устройства​

Подключение и монтаж:​

Устройство предназначено для работы с контроллерами термостатов производства iRidi:

• FM-401P-AT
• DM-306P
• DM-306PS
• DM-306PC
• DM-1206PS
• DM-1206PC

Подключение производится в соответствии с инструкцией к каждому конкретному контроллеру термостата.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка, срок службы​

Изделия должны храниться в упаковке при температуре от 0 °C до +40 °C и относительной влажности воздуха не более 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3 °C/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50 °C до +50 °C, при относительной влажности воздуха до 90% - при 25 °C. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 12 месяцев с даты продажи, указанной в документах или 18 месяцев с даты изготовления.

При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях:

• наличия следов механических повреждений устройства;
• попадания влаги;
• превышения допустимого значения питающего напряжения;
• нарушения правил подключения устройства;
• внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя;
• при использовании покупателем либо третьими лицами устройства не по назначению;
• несоблюдении условий транспортирования, хранения, эксплуатации, монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.

Безопасность​
