Настройка SIP-видеофонов True IP для работы с iRidium

Протестированные устройства​

Модель	Описание	Внешний вид
True IPTI-2400CM	уличная видеофонная панель
True IPTI-2308M	уличная видеофонная панель

Настройка видеофонных панелей True IP​

Общие настройки​

1. Войдите в веб-интерфейс видеофонной панели, введите логин и пароль (по умолчанию admin и admin).

2. Настройте IP-адреса видеофонной панели так, как требуется для локальной сети Вашей SIP-системы.

3. Порты соединений оставьте стандартными (по умолчанию).

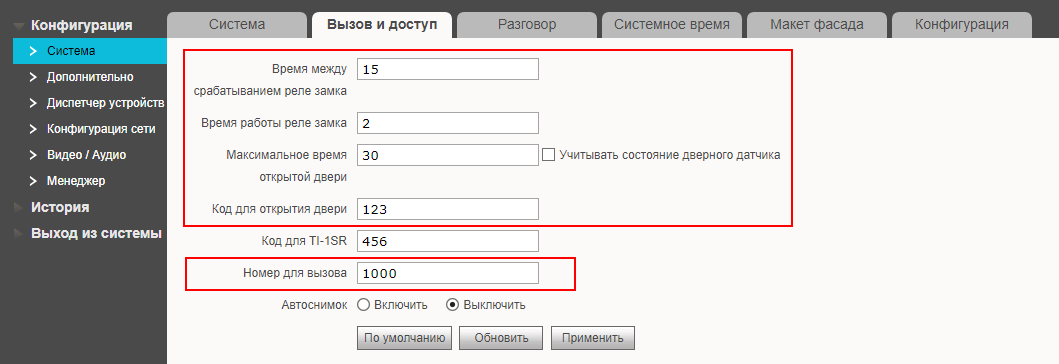

4. Настройте параметры управления открытием двери. Для домофонной панели TI-2308M также следует задать номер, на который она будет дозваниваться при нажатии кнопки вызова.

5. Настройте параметры видеопотока.

6. Настройте параметры звука.

Настройка встроенного SIP-сервера​

Видеофонные панели True IP имеют встроенный SIP-сервер. Используя его, Вы можете построить простую SIP-структуру без дополнительных устройств или специальных программных средств. Вы можете также использовать внешний SIP-сервер.

1. Сбросьте все настройки на вкладке Конфигурация сети > Настройка регистраций на значения по умолчанию (кнопка По умолчанию ).

2. Активируйте встроенный SIP-сервер.

3. Перезагрузите устройство. (После перезагрузки убедитесь, что на вкладке Конфигурация сети > Настройка регистраций в поле Имя записан номер 8001. Иначе отключите SIP-сервер, на вкладке Дополнительно принудительно задайте панели номер 8001 и повторите действия по активации SIP-сервера.)

4. Настройте подключение видеофонной панели к собственному SIP-серверу (при активации встроенного SIP-сервера панель всегда получает номер 8001).

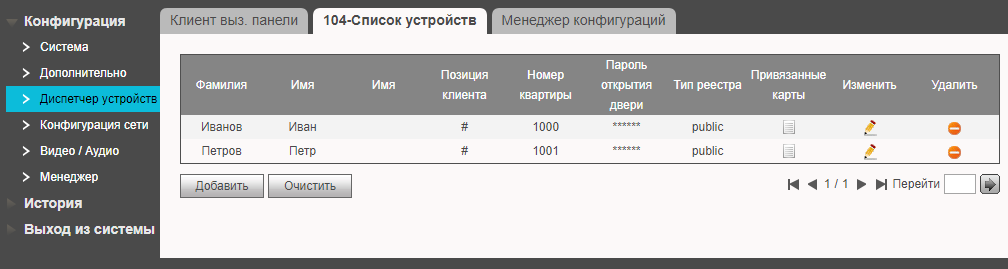

5. Настройте подключения абонентов к SIP-серверу.

Настройка работы с внешним SIP-сервером​

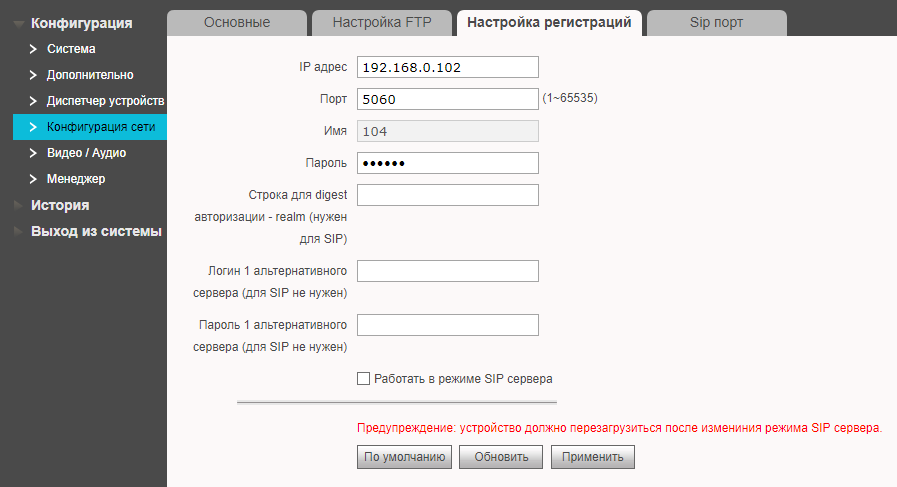

1. Встроенный SIP-сервер должен быть отключен. Задайте параметры доступа к внешнему SIP-серверу:

2. Перезагрузите устройство.

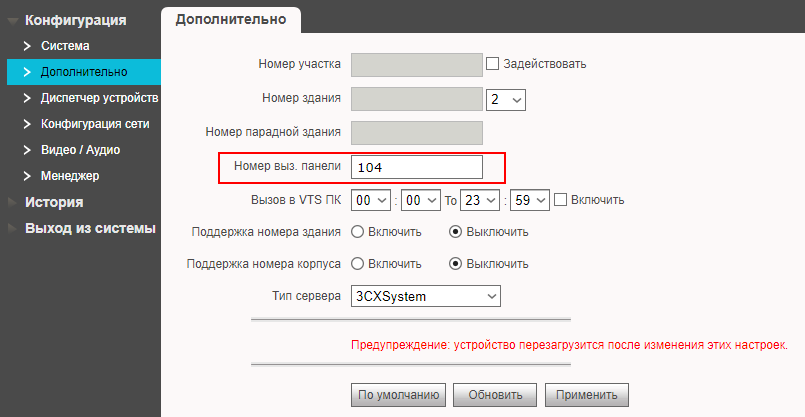

3. Номер домофонной панели можно изменить на вкладке LAN Config .

4. Снова перезагрузите устройство.

Групповой вызов​

Групповой вызов позволяет видеофонной панели отправлять запрос о вызове сразу на несколько панелей управления. После того, как одна из панелей примет вызов - звонок на остальные панели перестанет поступать.

Групповые вызовы это свойство SIP сервера и дополнительных настроек в драйвере не требует. Их можно настроить на выбранном вами SIP сервере. Примеры внешних серверов и инструкцию по настройке вы найдете перейдя по ссылке.

Работа в iRidium studio​

1. Создайте панельный проект.

2. Добавьте драйвер SIP и настройте его.

• Host - необходимо ввести IP-адрес вызывной панели (по умолчанию 192.168.1.5)
• Port - порт вызывной панели (по стандарту SIP всегда 5060)
• SIP ID - username SIP аккаунта, активированного в п.7 данной инструкции
• Password - password SIP аккаунта, активированного в п.7 данной инструкции
• Use SIP TONE - true, генерировать SIP сообщения тонального набора
• Use DTMF Tone - false, не генерировать обычные сообщения тонального набора
• Codec PCMU - true, активация аудиокодека G.711μ
• Codec PCMA - true, активация аудиокодека G.711a
• Codec H264 - true, активация видеокодека H.264

Остальные кодеки следует отключить (false)

3. Добавьте графические элементы на экран панели и настройте их.

4. Добавьте скрипт в проект:

outdoor_station_number = "0101010100"; // topological code of IPerVoice panel
var SIP = IR.GetDevice("SIP");   // name of SIP driver
var action = "CALL";             // default action
ButtonAction = IR.GetItem("Page 1").GetItem("Button_action");
LabelName = IR.GetItem("Page 1").GetItem("Label_name");
LabelNumber = IR.GetItem("Page 1").GetItem("Label_number");
SwitchVideo = IR.GetItem("Page 1").GetItem("Switch_video");

IR.AddListener(IR.EVENT_START,0,function()
{
  // display the SIP video
  IR.GetItem("Page 1").GetItem("Video").GetState(0).Image = "sip_image://";
});

IR.AddListener(IR.EVENT_TAG_CHANGE, SIP, function(name, value) {
  if (name == "STATUS") {
    var flagReady = (value == "On Hook..." || value == "Incoming Call...");
    ButtonAction.Enable = flagReady;
    var flagTalk = (value == "Talking...");
    IR.GetItem("Page 1").GetItem("Button_door").Enable = flagTalk;
    IR.GetItem("Page 1").GetItem("Button1").Enable = flagTalk;
    IR.GetItem("Page 1").GetItem("Button2").Enable = flagTalk;
    IR.GetItem("Page 1").GetItem("Button3").Enable = flagTalk;
    IR.GetItem("Page 1").GetItem("Button4").Enable = flagTalk;
    IR.GetItem("Page 1").GetItem("Button5").Enable = flagTalk;
    IR.GetItem("Page 1").GetItem("Button6").Enable = flagTalk;
    IR.GetItem("Page 1").GetItem("Button7").Enable = flagTalk;
    IR.GetItem("Page 1").GetItem("Button8").Enable = flagTalk;
    IR.GetItem("Page 1").GetItem("Button9").Enable = flagTalk;
    IR.GetItem("Page 1").GetItem("Button0").Enable = flagTalk;
    IR.GetItem("Page 1").GetItem("Button_asterisk").Enable = flagTalk;
    IR.GetItem("Page 1").GetItem("Button_octothorp").Enable = flagTalk;
    var flagConnect = (value == "Dialing..." || value == "Trying..." || value == "Ringing..." || value == "Talking..."
    || value == "Not Found..." || value == "Not Acceptable..." || value == "Not Available..." || value == "Service Unavailable...");
    IR.GetItem("Page 1").GetItem("Button_cancel").Enable = flagConnect;
    SwitchVideo.Enable = !flagConnect;
    if (value == "Incoming Call...") {
      action = "ANSWER";
      LabelName.Text = SIP.GetFeedback("INCOMING CALL NAME");
      LabelNumber.Text = SIP.GetFeedback("INCOMING CALL NUMBER");
    }
    if (value != "Incoming Call..." && value != "Talking...") {
      action = "CALL";
      LabelName.Text = "---";
      LabelNumber.Text = outdoor_station_number;
    }
    var flagShow = (flagReady || flagConnect || flagTalk);
    LabelName.Visible = flagShow;
    LabelNumber.Visible = flagShow;
  }
});

function Talk() {
  SIP.SetFeedback("NUMBER", outdoor_station_number); // when calling number is required
  SIP.Set(action, SwitchVideo.Value);                // call or answer, audio or audio+video
}

5. Настройте графические элементы для взаимодействия с драйвером SIP и скриптом.

Настройка кнопки для открытия двери​

По нажатию кнопки на вызывной панели будет происходит вызов. Для открытия двери необходимо отправить цифровой код, который можно задать в настройках вызывной панели (по умолчанию “*50”)

1. Создайте новый скрипт

2. Добавьте в него следующее:

function SIPsendtone1(){
    var SIPdevice1=IR.GetDevice("SIP");
    SIPdevice1.Set("SEND TONE", 10); // отправка “*”
    SIPdevice1.Set("SEND TONE", 5);// отправка “5”
    SIPdevice1.Set("SEND TONE", 0);// отправка “0”
}

3. Создайте кнопку и привяжите к ней вызов данного скрипта

Демо-проект​

В проекте для панели имеются:

• дисплей, на котором в реальном времени отображается видео с видеокамеры панели,
• клавиатура для набора номера,
• кнопка вызова/ответа,
• кнопка отмены,
• кнопка открытия двери,
• отображение текущего статуса,
• отображение данных абонента (имя, номер),
• настройки громкости динамика и микрофона панели i3 pro.
