Настройка SIP-видеофонов BAS IP для работы с iRidium

Протестированные устройства​

Модель	Описание	Внешний вид

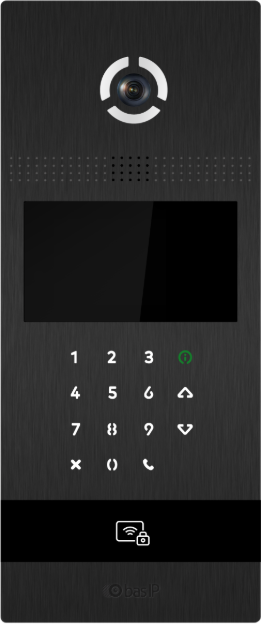

Bas IPAA-12B	уличная видеофонная панель

Настройка видеофонных панелей Bas IP​

1. Скачайте с официального сайта Remote_Upgrade_Tool. После запуска, ПО отобразит информацию об IP адресе устройства.

2. В интернет-браузере, в строке ввода адреса, необходимо ввести IP-адрес панели, после чего появится окно ввода имени пользователя и пароля.

Администратор - имеет полный доступ ко всем настройкам панели.

Менеджер - имеет доступ к настройкам панели, но ему ограничен доступ к меню СКУД. Такой доступ предоставляется монтажным организациям для установки и настройки системы.

Значения по умолчанию:

• Администратор: admin - 123456;
• Менеджер: manager - 1234.

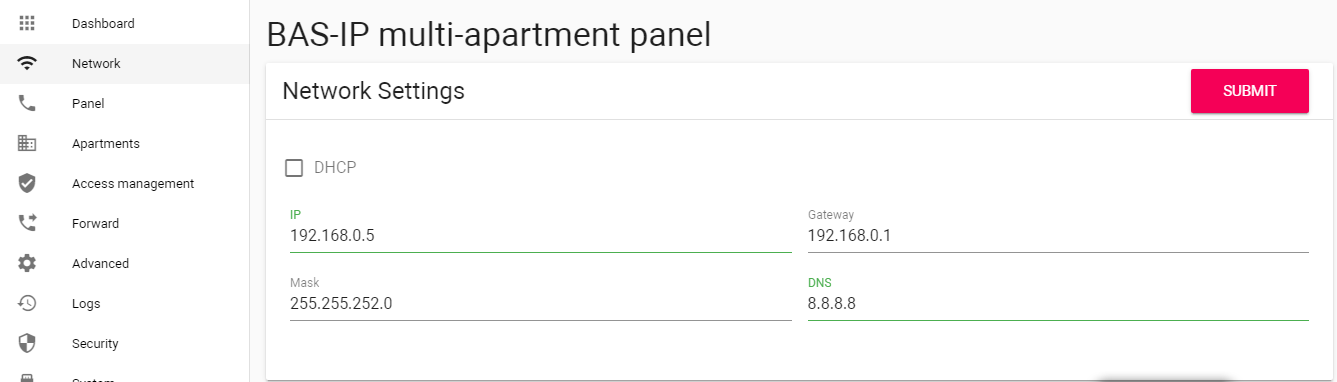

3. Настройте IP-адреса видеофонной панели так, как требуется для сети Вашей SIP-системы.

• DHCP - включение/выключение режима получения сетевых настроек автоматически;
• IP: - IP-адрес вызывной панели;

• Mask - маска подсети;
• Gateway - основной шлюз;
• DNS - адрес DNS сервера.

4. Настройте адрес панели.

• Mode - выбор режима работы панели:

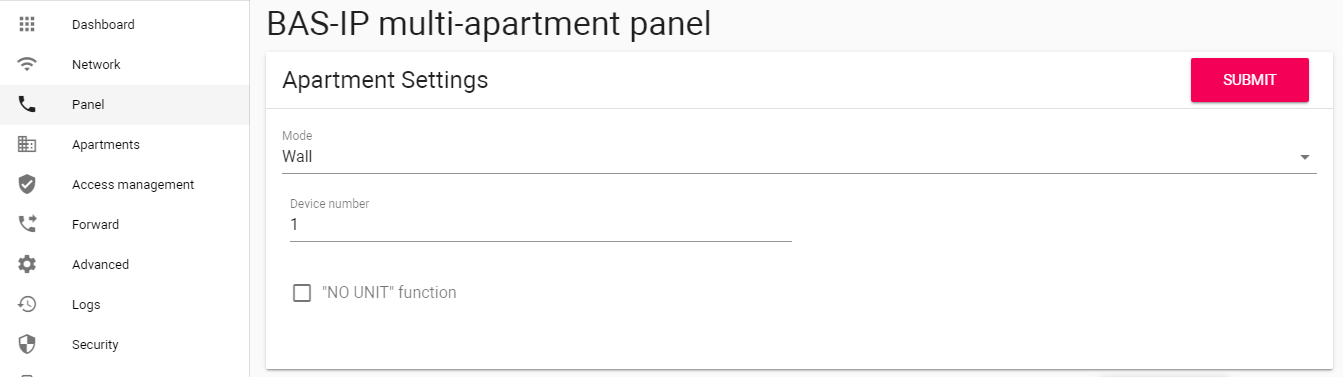

  • При выборе режима ** "Wall" (Глобальный) ** , для вызова нужного монитора необходимо ввести 4 цифры номера здания, 2 цифры номера парадного, 2 цифры номера этажа и 2 цифры номера квартиры;

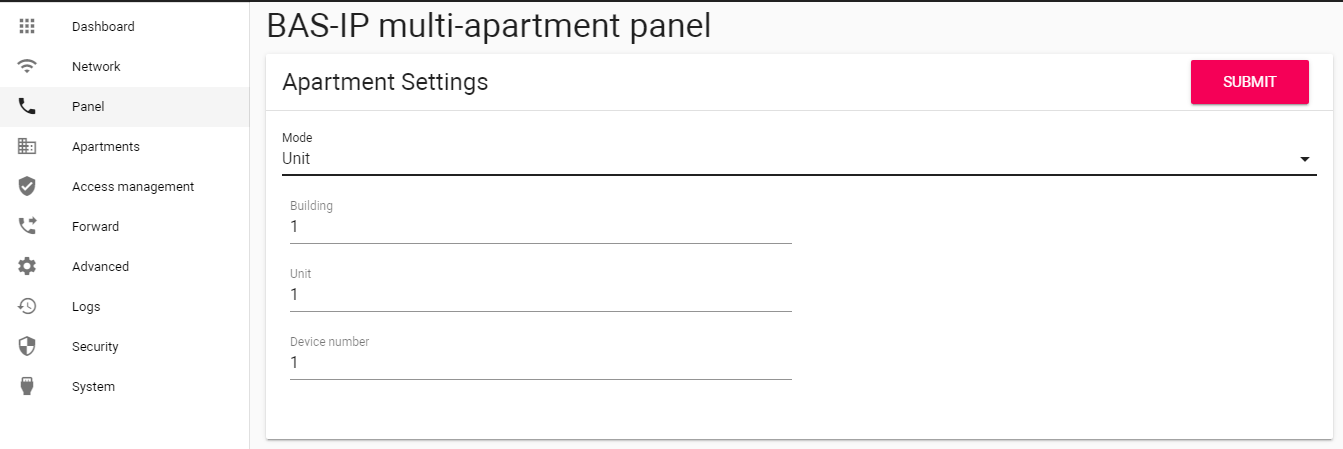

  • При выборе режима ** "Unit" (Многоабонентский) ** , для вызова нужного монитора достаточно ввести 2 цифры номера этажа и 2 цифры номера квартиры.
• Building - номер здания;
• Unit - номер парадного;
• Device number - порядковый номер вызывной панели.

• Функция ** "NO UNIT" function** - доступна в глобальном режиме вызывной панели. Необходима для вызова монитора без ввода номера парадного.

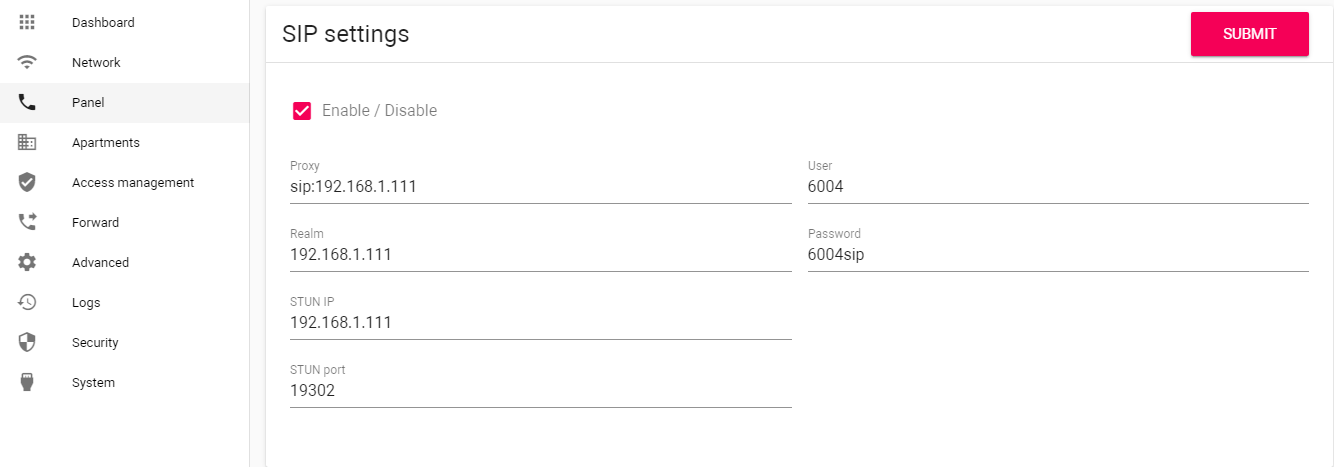

5. Задайте параметры доступа к внешнему SIP-серверу:

• Enable / Disable - включение/выключение SIP регистрации;

• Proxy - прокси SIP сервера, который может быть представлен как IP адресом, так и доменным именем;

• Realm - адрес SIP сервера. Может быть указан как IP-адресом, так и доменным именем;

• STUN IP - адрес STUN сервера;

• STUN port - порт STUN сервера (например, для STUN сервера Google используется порт 19302);

• User - SIP номер (логин);

• Password - пароль от SIP номера.

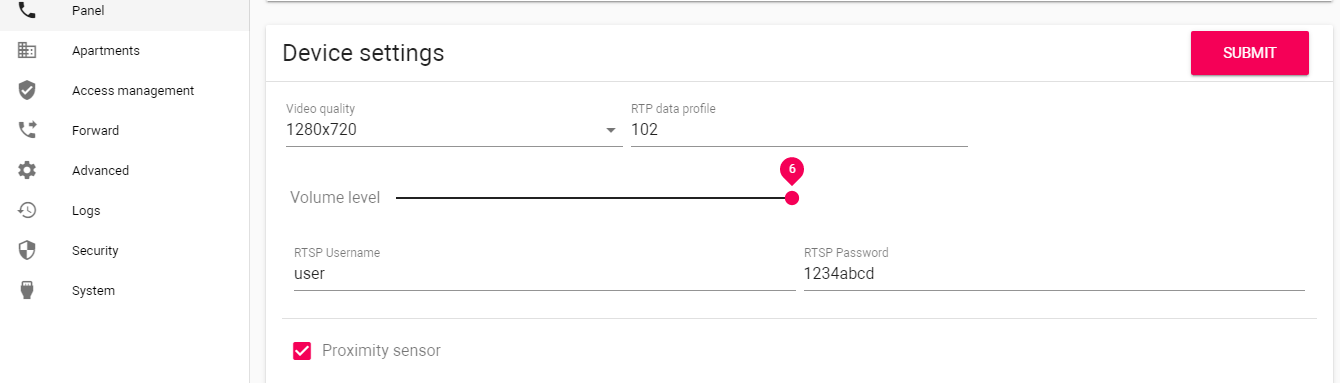

6. Задайте параметры устройства:

• Video quality - выбор предпочитаемого разрешения видео;

• RTP data profile - выбор предпочитаемого профиля данных RTP;

• Volume level - регулировка уровня громкости динамика панели;

• RTSP Username - логин для доступа к RTSP потоку панели;

• RTSP Password - пароль для доступа к RTSP потоку панели;

• Proximity sensor : включение/выключение ИК датчика приближения. При обнаружении движения на расстоянии 50 см панель автоматически может включить подсветку клавиатуры, дисплей или функцию распознавания лиц.

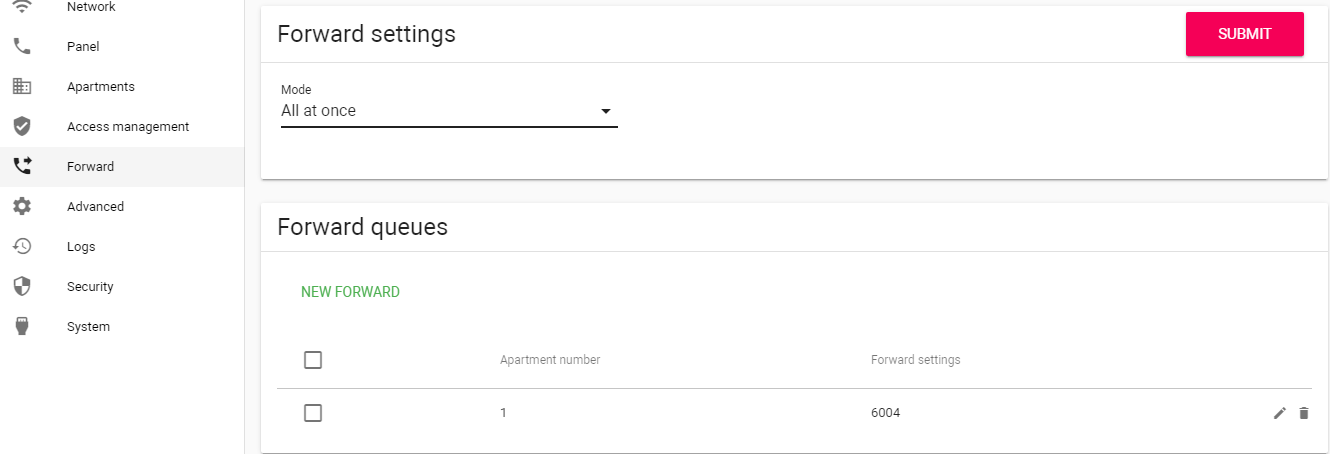

7. Настройте переадресацию.

Данный раздел используется для подмены номеров средствами панели при вызовах, поступающих на внутренние мониторы, когда монитора нет или он отключен, либо на любой указанный SIP-номер.

• Mode - выбор режима переадресации:

  • All at once - вызов будет совершаться на все номера одновременно;
  • One by one - вызов будет совершаться последовательно с интервалом в 20 секунд.

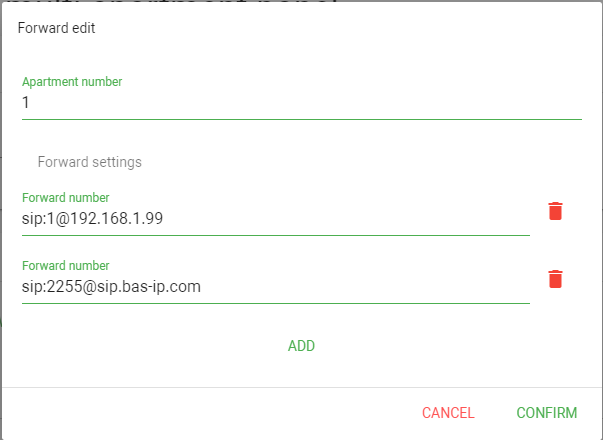

• New forward :

  • Apartment number : номер, набираемый на клавиатуре панели;
  • Forward number : направление, на которое будет совершаться вызов при вводе соответствующего номера на клавиатуре панели. Может быть использовано как для звонков внутри сети по P2P, так и по протоколу SIP.

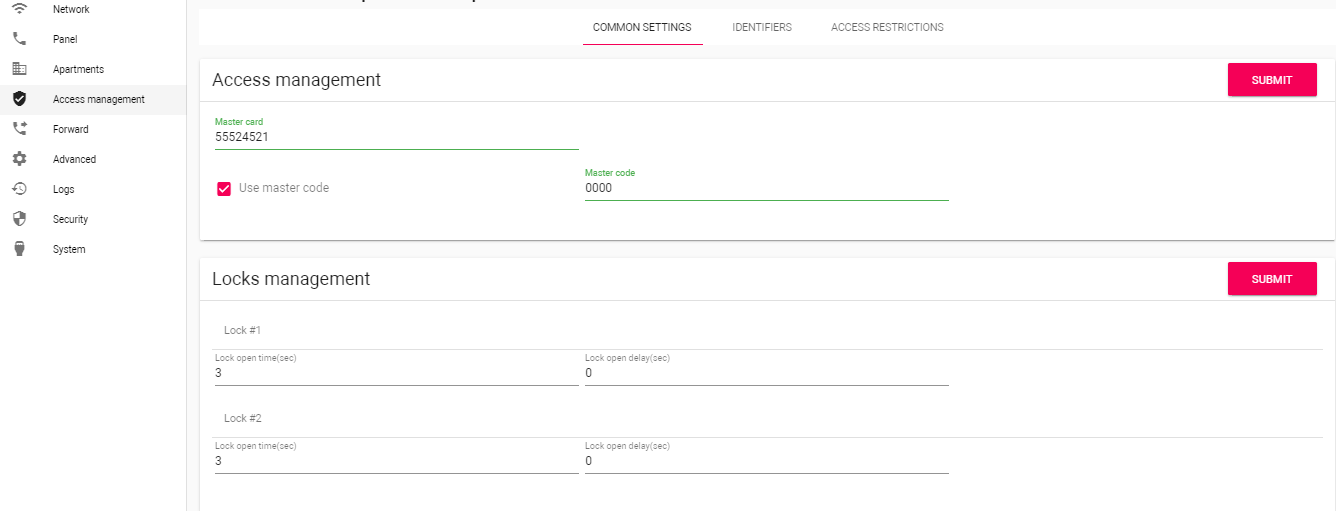

8. Укажите параметры СКУД.

В данном меню указываются общие параметры управления системой контроля доступа, правила доступа и идентификаторы.

*Master card - код карт;

• Master code - код открытия двери;
• Lock #1, Lock #2 :
  • Lock open time (sec) - время, на которое будут замкнуты или разомкнуты контакты реле панели;
  • Lock open delay (sec) - время, по истечении которого произойдет замыкание или размыкание контактов реле панели (задержка до открытия).

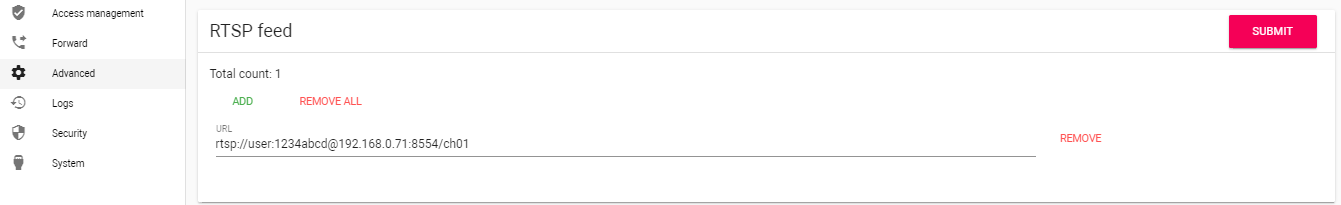

9. Сформируйте ссылку на RTSP поток.

Для получения RTSP потока с камеры вызывной панели в систему видеонаблюдения, необходимо в строке добавления камеры, во вкладке “Advanced”, прописать rtsp://user:1234abcd@192.168.1.16:8554/ch01 , где

• user - логин;
• 1234abcd - пароль для доступа на WEB-интерфейс;
• 192.168.1.16 - IP адрес панели;
• 8554 - порт доступа к камере;
• ch01 - номер канала.

Работа в iRidium studio​

1. Создайте панельный проект.
2. Добавьте драйвер SIP и настройте его.

• Host - необходимо ввести IP-адрес вызывной панели (по умолчанию 192.168.1.5)
• Port - порт вызывной панели (по стандарту SIP всегда 5060)
• SIP ID - username SIP аккаунта, активированного в п.7 данной инструкции
• Password - password SIP аккаунта, активированного в п.7 данной инструкции
• Use SIP TONE - true, генерировать SIP сообщения тонального набора
• Use DTMF Tone - false, не генерировать обычные сообщения тонального набора
• Codec PCMU - true, активация аудиокодека G.711μ
• Codec PCMA - true, активация аудиокодека G.711a
• Codec H264 - true, активация видеокодека H.264

Остальные кодеки следует отключить (false)

3. Добавьте графические элементы на экран панели и настройте их.

4. Добавьте скрипт в проект:

outdoor_station_number = "0101010100"; // topological code of IPerVoice panel
var SIP = IR.GetDevice("SIP");   // name of SIP driver
var action = "CALL";             // default action
ButtonAction = IR.GetItem("Page 1").GetItem("Button_action");
LabelName = IR.GetItem("Page 1").GetItem("Label_name");
LabelNumber = IR.GetItem("Page 1").GetItem("Label_number");
SwitchVideo = IR.GetItem("Page 1").GetItem("Switch_video");

IR.AddListener(IR.EVENT_START,0,function()
{
  // display the SIP video
  IR.GetItem("Page 1").GetItem("Video").GetState(0).Image = "sip_image://";
});

IR.AddListener(IR.EVENT_TAG_CHANGE, SIP, function(name, value) {
  if (name == "STATUS") {
    var flagReady = (value == "On Hook..." || value == "Incoming Call...");
    ButtonAction.Enable = flagReady;
    var flagTalk = (value == "Talking...");
    IR.GetItem("Page 1").GetItem("Button_door").Enable = flagTalk;
    IR.GetItem("Page 1").GetItem("Button1").Enable = flagTalk;
    IR.GetItem("Page 1").GetItem("Button2").Enable = flagTalk;
    IR.GetItem("Page 1").GetItem("Button3").Enable = flagTalk;
    IR.GetItem("Page 1").GetItem("Button4").Enable = flagTalk;
    IR.GetItem("Page 1").GetItem("Button5").Enable = flagTalk;
    IR.GetItem("Page 1").GetItem("Button6").Enable = flagTalk;
    IR.GetItem("Page 1").GetItem("Button7").Enable = flagTalk;
    IR.GetItem("Page 1").GetItem("Button8").Enable = flagTalk;
    IR.GetItem("Page 1").GetItem("Button9").Enable = flagTalk;
    IR.GetItem("Page 1").GetItem("Button0").Enable = flagTalk;
    IR.GetItem("Page 1").GetItem("Button_asterisk").Enable = flagTalk;
    IR.GetItem("Page 1").GetItem("Button_octothorp").Enable = flagTalk;
    var flagConnect = (value == "Dialing..." || value == "Trying..." || value == "Ringing..." || value == "Talking..."
    || value == "Not Found..." || value == "Not Acceptable..." || value == "Not Available..." || value == "Service Unavailable...");
    IR.GetItem("Page 1").GetItem("Button_cancel").Enable = flagConnect;
    SwitchVideo.Enable = !flagConnect;
    if (value == "Incoming Call...") {
      action = "ANSWER";
      LabelName.Text = SIP.GetFeedback("INCOMING CALL NAME");
      LabelNumber.Text = SIP.GetFeedback("INCOMING CALL NUMBER");
    }
    if (value != "Incoming Call..." && value != "Talking...") {
      action = "CALL";
      LabelName.Text = "---";
      LabelNumber.Text = outdoor_station_number;
    }
    var flagShow = (flagReady || flagConnect || flagTalk);
    LabelName.Visible = flagShow;
    LabelNumber.Visible = flagShow;
  }
});

function Talk() {
  SIP.SetFeedback("NUMBER", outdoor_station_number); // when calling number is required
  SIP.Set(action, SwitchVideo.Value);                // call or answer, audio or audio+video
}

5. Настройте графические элементы для взаимодействия с драйвером SIP и скриптом.

Настройка кнопки для открытия двери​

По нажатию кнопки на вызывной панели будет происходит вызов. Для открытия двери необходимо отправить цифровой код, который можно задать в настройках вызывной панели (по умолчанию “*50”)

1. Создайте новый скрипт
2. Добавьте в него следующее:

function SIPsendtone1(){
    var SIPdevice1=IR.GetDevice("SIP");
    SIPdevice1.Set("SEND TONE", 10); // send “*”
    SIPdevice1.Set("SEND TONE", 5);// send “5”
    SIPdevice1.Set("SEND TONE", 0);// send “0”
}

3. Создайте кнопку и привяжите к ней вызов данного скрипта

Демо-проект​

В проекте для панели имеются:

• дисплей, на котором в реальном времени отображается видео с видеокамеры панели,
• клавиатура для набора номера,
• кнопка вызова/ответа,
• кнопка отмены,
• кнопка открытия двери,
• отображение текущего статуса,
• отображение данных абонента (имя, номер),
• настройки громкости динамика и микрофона панели i3 pro.
