Панель QBic TD-1050 PRO

Обзор сенсорной панели QBic TD-1050 PRO

документация обновлена 01.01.2024

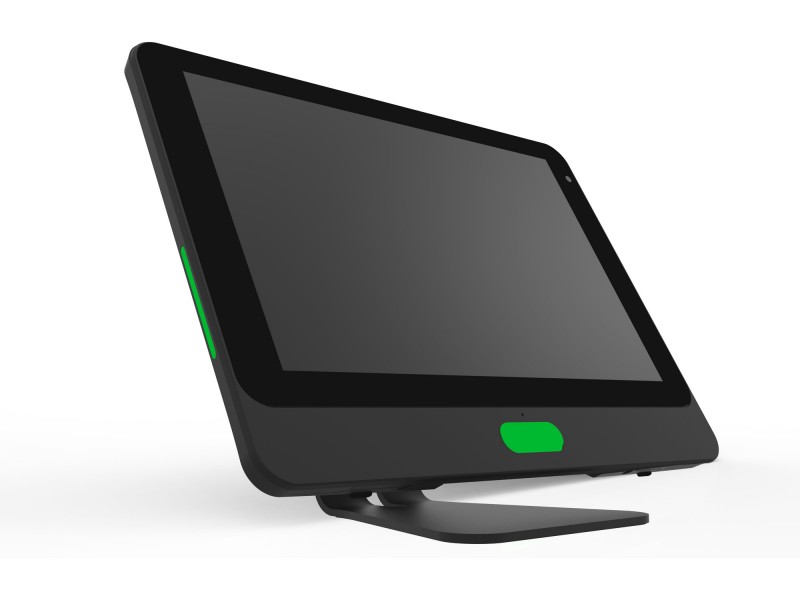

Панель QBic TD-1050 PRO – это многофункциональное, коммуникационное устройство на базе ОС Android, которое может работать как внутриквартирная или внутриофисная панель управления, дополнительно обеспечивая аудио и видеосвязь.
Благодаря возможности установки мобильных приложений, пользователь может использовать панель как платформу для управления элементами умного дома или подключения к сторонним сервисам управляющих компаний и офисных центров.

Комплектация:

• Панельный ПК,
• Краткая инструкция,
• DC Адаптер (Опционально),
• Штепсельная вилка (Опционально),
• Кронштейн,
• Самоклеящаяся пленка,
• Крышка гнезда ввода/вывода,
• Набор винтов х2.

Технические характеристики​

Внешний вид и конструктивные особенности​

На фронтальной и тыльной частях расположены два микрофона. Встроенные микрофоны оснащены функцией шумоподавления. У микрофонов наблюдается недостаточная громкость, необходимо говорить громко и близко к устройству.

На фронтальной стороне, сбоку от экрана, расположена камера разрешением 8 Мп оснащенная автоматической фокусировкой AF 2.0, которая дает четкую и качественную картинку.

На боковых и фронтальной частях корпуса, расположены световые RGB LED-индикаторы, которые имеют возможность настройки под нужды вашего проекта. Их можно настраивать независимо друг от друга. Имеется возможность регулировки интенсивности свечения и выбора цвета. При максимальных значениях, подсветка яркая и имеет мягкое, приятное свечение.

На нижней части расположены: слот под Micro SDHC карту, USB Micro-B порт для подключения и отладки по ADB, что дает возможность, например, настроить KIOSK Mode в приложениях iRidium. Устройство оснащено COM-портом (RJ-11) для интеграции с различными электронными устройствами (например, дверными замками, датчиком движения и др.), двумя USB 2.0 портами, портом LAN(с поддержкой PoE+), стандартным разъемом питания DC 12V, кнопкой перезагрузки устройства и аудиовыходом 3.5 мм, который дает возможность подключения дополнительных устройств вывода звука. Устройство оснащено двумя стереодинамиками мощностью 2Вт каждый. Динамики имеют четкий, громкий звук.

Панель изготовлена из качественного пластика, в комплекте имеет кронштейн для настенного крепления, также имеется возможность крепления на настольной подставке.

Стоит отметить, что устройство не имеет встроенного аккумулятора, что повышает его надежность. Питание панели может осуществляться как с помощью PoE, так и с помощью стабилизированного напряжения от блока питания на 12В.

Дисплей​

Устройство оснащено емкостным мультисенсорным экраном размером 10.1", разрешением 1280 х 800 пикс.

Дисплей обеспечивает удовлетворительную четкость изображения и имеет хорошие углы обзора (Г/В): 178˚/178˚. Сенсор уверенно и четко отвечает на прикосновения.

QBic TD-1050 PRO оснащена акселерометром, что дает возможность автоматической смены ориентации экрана при повороте панели и использование ее в различных положениях.

Коммуникационные возможности​

На фронтальной части устройства расположен датчик NFC 13,56 МГц. Рабочее расстояние с компактными стандартными антеннами: не более 10 см. Наличие датчика RFID/NFC дает возможность считывать ключ-карты или идентификационные карты сотрудников для осуществления контроля доступа.

QBic TD-1050 PRO оснащен Wi-Fi модулем с поддержкой стандарта 802.11ac, что обеспечивает возможность работы в диапазонах частот 5 ГГц и 2.4 ГГц.

Есть поддержка Bluetooth 4.2 и Bluetooth Low Energy(BLE) Beacon. Это дает возможность подключения периферийных устройств по протоколу Bluetooth, а также подключение устройств по технологии BLE, например Bluetooth меток.

Система и производительность​

Устройство оснащено операционной системой Android 8.0.1, однако не имеет предустановленных сервисов Google, а также магазина приложений Google Play, поэтому установка iRidi и других приложений осуществляется только с использованием APK файлов.

Объем встроенной памяти составляет 16 Гб eMMC, но есть возможность расширить ее за счет установки карты памяти формата Micro SDHC в специально предназначенный для этого разъем.

Объем оперативной памяти 2 Гб DDR3.

Процессор: ARM Octa-core 1.5 ГГц (64-bit).

При максимальной нагрузке процессор имеет температуру порядка 70 градусов, а графический процессор порядка 80 градусов. Нагрузочное тестирование длилось на протяжении 40 минут.

Преимущества и недостатки​

По итогам обзора можно выделить основные преимущества и недостатки панели TD-1050 PRO.

Преимущества:

• Ethernet для подключения к локальной сети,
• Отзывчивый сенсор экрана,
• Отсутствие аккумулятора,
• Кронштейн для крепления в комплекте,
• Поддержка Bluetooth 4.2,
• Поддержка Bluetooth Low Energy(BLE) Beacon,
• Поддержка NFC/RFID 13.56 МГц,
• Питание PoE/PoE+,
• Micro-USB для подключения по ADB/OTG,
• Встроенная камера 8 мп с автофокусом,
• Настраиваемая RGB LED-индикация,
• Имеется настраиваемый COM-порт (RJ-11) для подключения внешних устройств,
• Наличие функции Watchdog (IC) делает устройство неуязвимым для сбоев и простоев сети.

Недостатки:

• Повышенная температура при нагрузки системы,
• Устаревшая версия Android 8.0.1,
• Не поддерживает работу с push-уведомлениями,
• Нет датчиков приближения и освещения,
• Нет открытого API. Предоставляется по запросу у производителя.

Работа с iRidi Pro и i3KNX​

При работе с проектами iRidi Pro, панель показала удовлетворительные результаты, проекты со средней нагрузкой работают при частоте кадров 40 FPS. Переключение между страницами плавное, сильного проседания FPS не наблюдается. Это наглядно демонстрируется на видео:

При получении API от производителя, появляется возможность управлять встроенными функциями на панели непосредственно из проекта в i3Pro, например изменить цвет боковой и фронтальной подсветки панели. В видео ниже показан пример управления подсветкой панели из проекта iRidium.

При воспроизведении видеопотока разрешением 640x360px, FPS составляет 15-23 единиц. Видеопоток ровный, без искажения картинки. Это наглядно продемонстрировано на видео:

При воспроизведении видеопотока разрешением 1280х720px, FPS составляет 15-20 единиц. Есть редкие случаи замедления видеопотока, что не мешает комфортному просмотру. Это наглядно продемонстрировано на видео:

При воспроизведении видеопотока разрешением 1920х1080px, FPS составляет 13-20 единиц. Наблюдаются частые подвисания картинки, что может вызвать дискомфорт при просмотре. Это наглядно продемонстрировано на видео:

В связи с этим, на панели TD-1050 PRO рекомендуется использовать видеопотоки разрешением не более 720px. для проектов iRidi Pro. Для сравнения при просмотре видеопотока 640x360px на iPad Air 2, FPS составляет 59-61 единиц.

Панель полностью поддерживает работу с i3KNX и i3KNX Kiosk-mode. Подробная информация по настройке проекта в приложении i3 KNX в статье Приложение i3 KNX для KNX Home Server.

Пример работы проекта i3KNX на устройстве TD-1050 PRO:

Сравнительное видео на качество динамиков и микрофона панели по отношению к планшету iPad Air 2:

Инструкция по установке приложений iRidi на панель TD-1050 PRO​

1. Подключить питание панели и настроить доступ в сеть интернет, согласно инструкции производителя;
2. После запуска панели, нажать на кнопку Настройки;
3. Перейти в пункт меню Настройки плеера;
4. В пункте меню Система Android активировать параметр Переключиться на собственный режим Android;
5. С помощью браузера панели перейти на сайт iridi.com и скачать актуальную версию приложения iRidium;
6. Установить приложение и авторизоваться в нем.
