iRidium для Philips Dynalite

Набор инструментов для создания интерфейсов управления оборудованием от производителей Philips Dynalite.

документация обновлена 01.01.2024

примечание

Драйвер поддерживается с релиза 1.3.36.

iRidium для Philips - это набор инструментов, позволяющий создать интерфейс для управления осветительными приборами Philips Dynalite.

Список протестированного оборудования:

  • PDEG - Ethernet Gateway, обеспечивает многоцелевое Ethernet-соединение с системой управления освещением Philips. Он обеспечивает мостовое подключение между магистралью и устройствами на интерфейсной шине DyNet .
  • DDBC1200 - Dimmer controller, сигнальный контроллер диммеров, поддерживающий отраслевые протоколы: 1–10 В, DSI, DALI и Broadcast DALI .
  • DDRC420FR - 4 channel Relay Controller , четырехканальный релейный контроллер для всех типов коммутируемых нагрузок с индуктивной составляющей до 20 А.

Подключение​

Для подключения драйвера к оборудованию необходимо предварительно настроить шлюз управления, загрузить web-server на контроллер. Шлюз управления и другое оборудование Philips Dynalite можно настроить в приложении для отладки Philips System Bilder . Подробная информация на официальном сайте компании Signify.

примечание
  • Не рекомендуется использовать драйвер в открытых сетях.
  • Если вы используете логический диапазон для более чем одного шлюза, настройка Get device state должна быть всегда False.
  • Сканер работает только с установленным web-server на ваш контроллер.

Работа в iRidium​

Создайте новый проект и добавьте драйвер Philips Dynalite с помощью сканера или ручным вводом данных.

Сканирование устройств​

При сканировании устройств, iRidium Studio сканирует шину и добавляет в проект iRidium все устройства Philips Dynalite с преднастроенными для них командами и фидбэками.

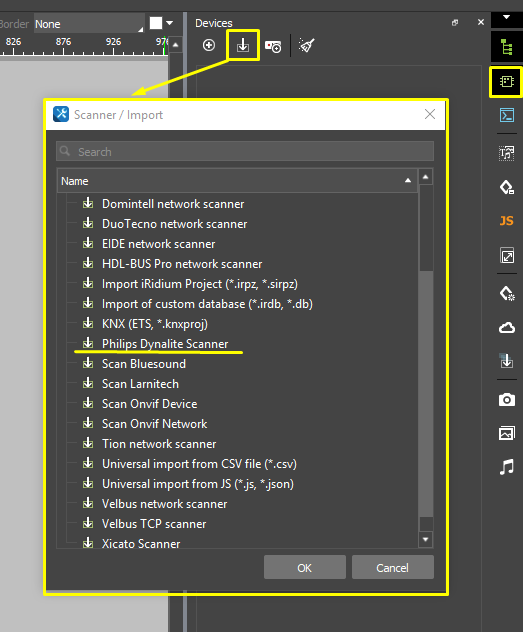

  1. В созданном проекте нажмите клавишу Scanner / Import > Philips Dynalite Scanner в окне Devices :


  1. Укажите IP-адрес шлюза:

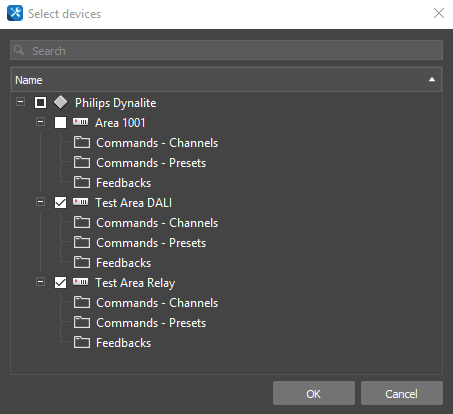

  1. Добавьте необходимые найденные устройства в проект:


примечание

Если сканер не находит оборудование, то вы можете прописать данные настройки драйвера вручную:

Добавление драйвера вручную​

Добавьте драйвер Philips Dynalite в проект из базы данных iRidium:

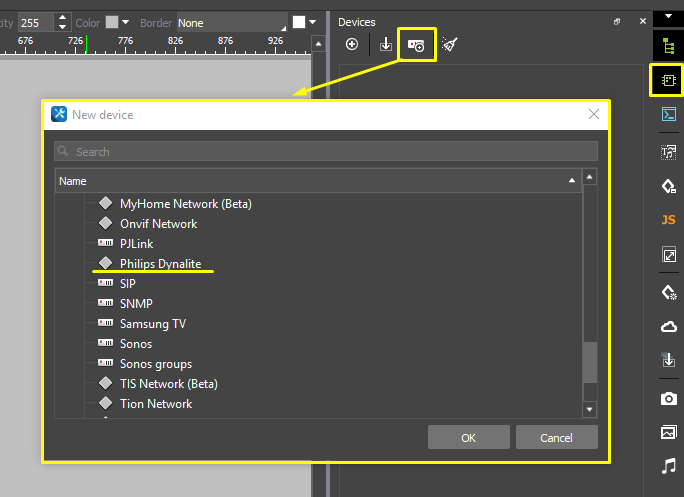

  1. В созданном проекте откройте боковую панель Devices , с помощью кнопки Add driver добавьте драйвер Philips Dynalite :

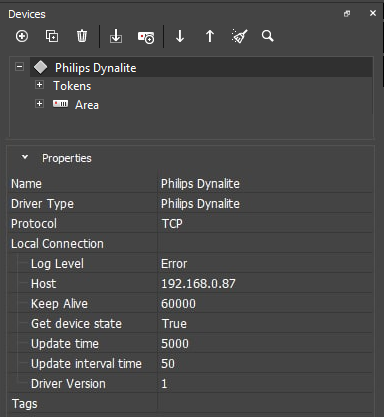

  1. Укажите настройки подключения драйвера:


  • Log Level - уровень логирования драйвера;
  • Host - IP-адрес шлюза;
  • Keep Alive - интервал проверки TCP соединения. В случае отсутствия ответа на запрос Keep Alive, драйвер будет принудительно переведён в состояние отключен;
  • Get device state - получение состояния устройств (true, false);
  • Update Time (мс) - частота совершения опроса;
  • Update interval time (мс) - время между запросами;
  • Driver Version - версия (параметр всегда равен 1).

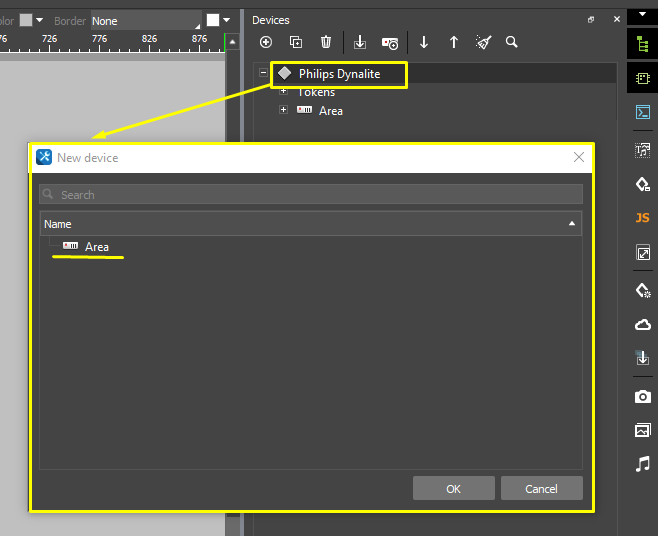

  1. Щелкните ЛКМ по добавленному драйверу Philips Dynalite (Add subdevice) и добавьте необходимое количество устройств (Area):


  1. Настройте параметры подключения для устройств, в соответствии с их настройками в приложении Philips System Bilder :


  • Name - имя устройства,
  • Driver Type - тип драйвера (Philips Dynalite),
  • Device type - тип устройства (Area),
  • Area ID - уникальный идентификатор устройства (в приложении Philips System Bilder).

Настройка команд и фидбеков​

Добавьте необходимое количество команд и фидбэков к устройствам и настройте их:

Command

ПараметрЗначенияОписание
Name"Command"имя команды.
TypeChannel, Presetтип команды.
ID0-nуникальный идентификатор команды
(создается в приложении Philips System Bilder).
Fade (ms)200-nвремя (задержка) за которое канал изменит своё значение
от начального к заданному (не менее 200).
Value*0-100,
1-170		Channel
Preset
  • Value - укажите значение при перетягивании команды на графический элемент.

Feedback

ПараметрЗначенияОписание
Name"Feedback"имя фидбэка
TypeChannel, Presetтип команды
ID0-nуникальный идентификатор фидбэка
(создается в приложении Philips System Bilder).
Value*0-100,
1-170		Channel
Preset
  • Value - значение, которое отдаёт оборудование.


Для управления оборудованием настройте команды (Commands) и каналы обратной связи (Feedbacks). Чтобы отправить команду, перетяните ее на графический элемент и укажите значение (Value), которое необходимо отправить. Чтобы отобразить значение с канала обратной связи, перетащите Feedback на графический элемент, и укажите, каким образом вывести значение (Value).

Подробнее о работе с графическими элементами написано в статье "Типы графических элементов".
