Hardware ⇒ PD-T-03-OUT

Датчик температуры наружный IP67

документация обновлена 01.01.2024

Описание​

Датчик температуры предназначен для использования внутри и снаружи помещений, в системах вентиляции, отопления и кондиционирования для определений, температуры воздуха или других сред. Подходит для монтажа в стяжку.

Преимущества:

• Защитное исполнение IP67
• Гибкий силиконовый кабель
• Диапазон измерения от -50°C до +110°C

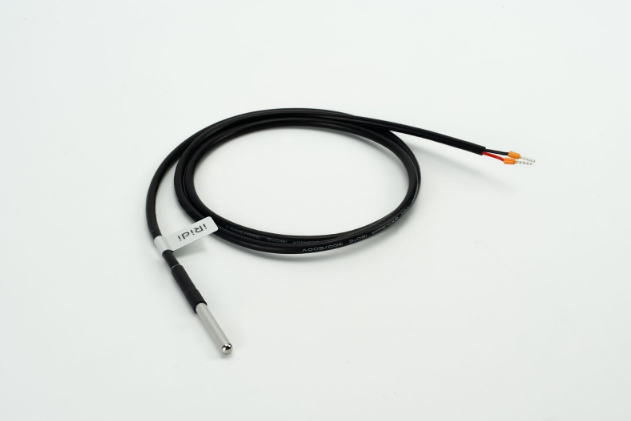

Внешний вид:

Область применения​

Устройство предназначено для установки в проектах автоматизации квартир, домов, зданий в децентрализованной сети bus77 iRidi©. Устройство может применяться в отелях, жилых, торговых и офисных помещениях и т.д. Предназначено для подключения к оборудованию iRidi bus77.

Технические характеристики устройства​

Подключение и монтаж:​

Устройство предназначено для работы со всеми контроллерами производства iRidi, имеющими контакты для подключения датчиков температуры и соответствующую прошивку. Подключение производится в соответствии с инструкций к каждому конкретному контроллеру.

Для подключения привода следует применять провода с сечением не менее 0,4 мм². Длина линии возможна до 100 м. Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности. Все работы по подключению и отключению провода должны производиться только при отключенном напряжении.

При монтаже вне помещений датчик устанавливается на фасаде здания в местах, недоступных для прямых солнечных лучей, с отсутствующим или умеренным воздействием осадков, на уровне между 1 и 2 этажами, с подветренной стороны здания (можно определить, как сторону, противоположную той, с которой в подавляющем большинстве времени дует ветер - роза ветров за холодный период года).

При монтаже в стяжку или бетон не требует дополнительной защиты.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка, срок службы​

Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха не более 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 90% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 24 месяца (2 года) с даты продажи.

При отсутствии отметки о продаже - с даты изготовления.

Срок службы устройства - 120 месяцев (10 лет).

Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьимом лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания. Все части устройства подходят для вторичной переработки .

Безопасность​
