Система увлажнения iRidi (iRidi Humidity Control System)

документация обновлена 01.01.2024

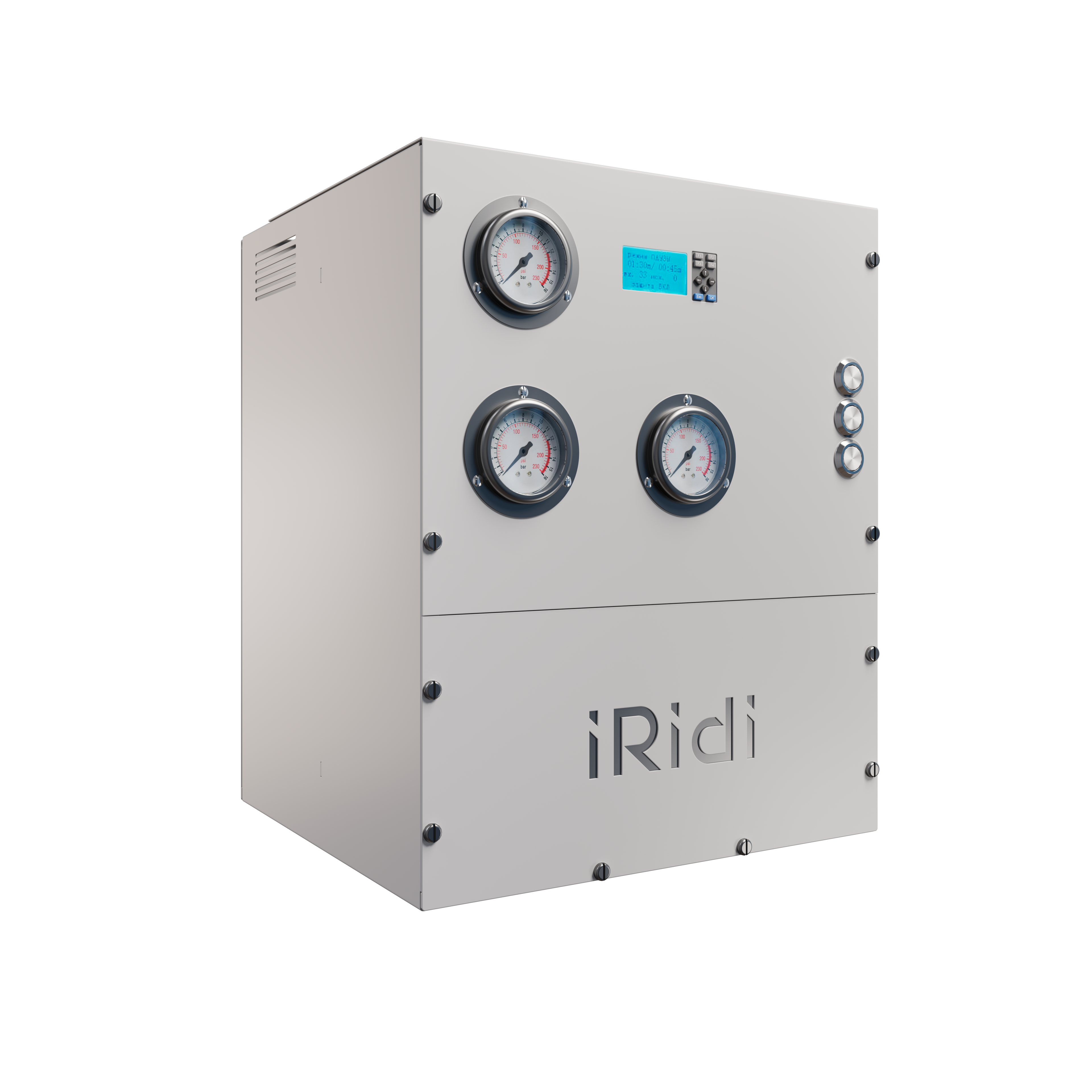

Описание системы​

Система увлажнения iRidi — это высокотехнологичное решение для автоматического поддержания оптимального уровня влажности в помещениях. Система построена на базе релейных модулей DM-1206, обеспечивающих гибкое управление и интеграцию в умные дома и здания в децентрализованной сети bus77 iRidi©.

Преимущества:

• совместимость с релейными модулями для интеграции в умные системы;
• регулировка производительности насоса 0,4-1 л/мин под любые задачи;
• форсунки с корундовым соплом устойчивы к износу даже при работе с жесткой водой (рекомендуется использовать систему водоподготовки);
• тефлоновые трубы с полимерным армированием не деформируются и не трескаются со временем.

Применение​

Предназначено для применения в:

• умных домах и зданиях для автоматического поддержания микроклимата;
• на промышленных объектах для увлажнения в цехах, складах;
• в торговых и выставочных пространствах для защиты товаров и экспонатов от пересыхания.

Технические характеристики​

Описание комплектующих​

Схемы подключения​

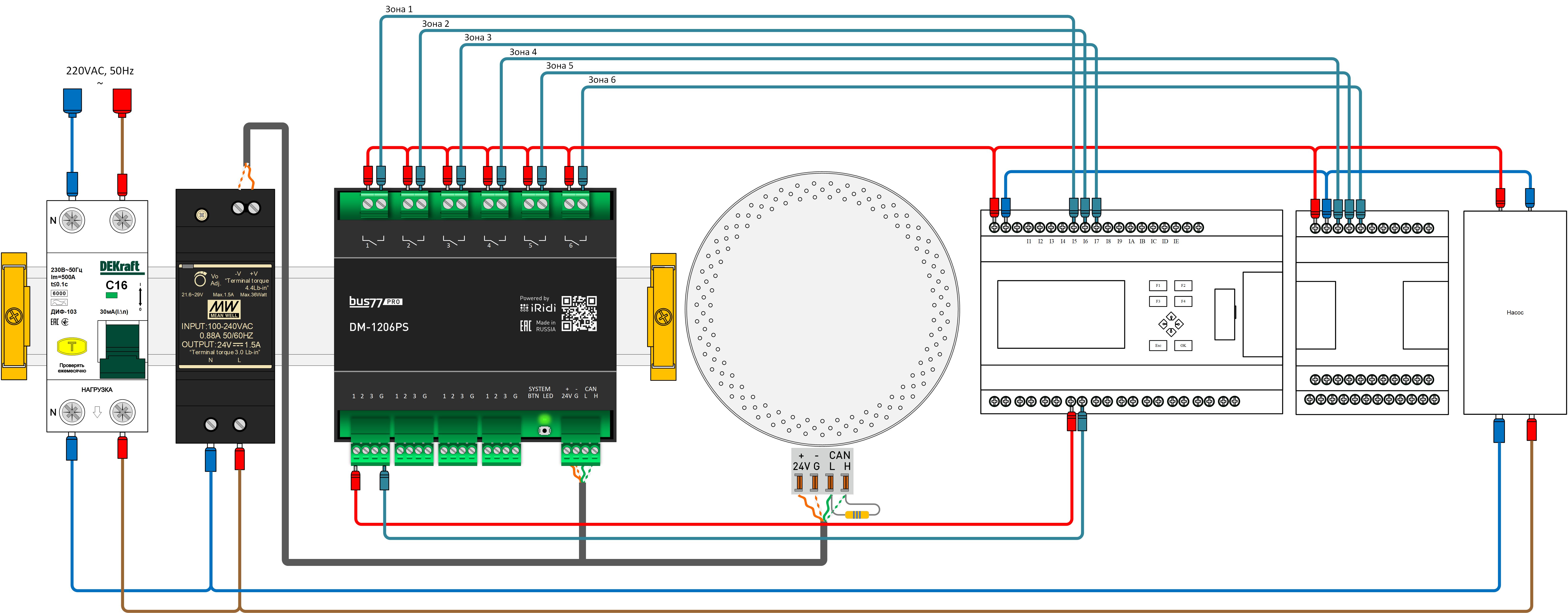

1. Схема подключения до 6 зон без поддержки режимов​

Схема подключения:

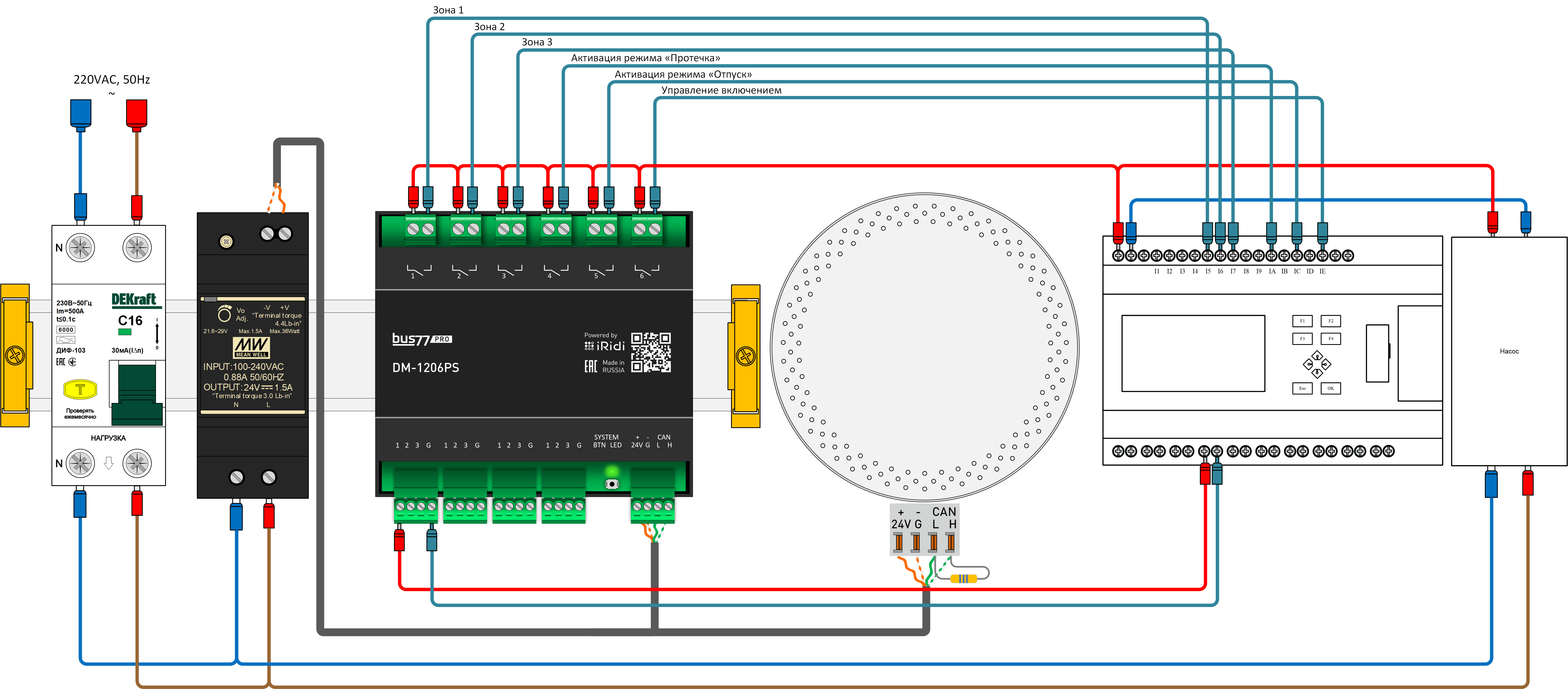

2. Схема подключения до 3 зон с поддержкой режимов​

Схема подключения:

Рекомендации по проектированию​

Выбор количества зон

Количество зон - количество комнат, в которых организуется система увлажнения. При выборе 7-10 зон - часть клапанов располагаются вне корпуса системы увлажнения (требуется предусмотреть место для установки дополнительной клапанной группы).

Выбор типа и количества форсунок

Форсунки серии стандарт подходят для открытых пространств (лофт-потолки) или подвесных систем. Для удобства обслуживания предусматриваются технологические люки, съемные решетки или панели, позволяющие быстро получить доступ к узлам системы без демонтажа потолочных конструкций.

Форсунки с тарельчатым основанием рекомендуются к использовании для твердых подшивных потолков (ГВЛ, дерево, панели). Тарельчатое основание не только обеспечивает надежную фиксацию, но и выполняет роль встроенного люка, что исключает необходимость дополнительных технологических отверстий.

Для эффективного увлажнения рекомендуется:

• выбирать количество форсунок с учетом рекомендуемого объема для одной форсунки - 40-45 м³
• исключить нахождение предметов на расстоянии ближе 2 м на пути факела распыления;
• использовать поправочные коэффициенты при выборе количества форсунок (при использовании в помещениях с принудительной вентиляцией рекомендуемый объем для одной форсунки - 30-35 м³, при использовании в серверных и производственных помещениях рекомендуемый объем для одной форсунки - 25-35 м³);
• учитывать максимальное количество форсунок для одного насоса - 21 шт.

Система водоподготовки

Система водоподготовки:

• снижает количество минеральных отложений в форсунках и трубопроводах;
• снижает абразивное воздействие на насос;
• снижает возможность появления солевого налета на поверхностях (полу, мебели, технике);
• улучшает дисперсию водяного аэрозоля.

Проектирование системы

Для эффективного проектирования системы увлажнения рекомендуется:

• измерять необходимые длины труб на объекте;
• обеспечивать доступ к обслуживанию фитингов и насоса;
• оставлять запас трубы у форсунок по 1 метру для корректировки расположения форсунки по месту;
• оставлять запас трубы у клапанной группы для возможности переноса насоса;
• учитывать максимальную длину трассы (для всех лучей) в 350 м.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Гарантия изготовителя​

Гарантийный срок эксплуатации системы - 12 месяцев (1 год) со дня продажи (без учета расходных элементов). Гарантийный срок эксплуатации насоса - 24 месяца (2 года) со дня продажи (без учета расходных элементов: штоки, прокладки, пружины, сальники, уплотнения)

При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьими лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Рекомендации по обслуживанию​

Рекомендуется проведение полного ТО системы увлажнения после 1 года эксплуатации.

В случае поломки насоса (протечка) в течение 1 года эксплуатации замена расходных материалов производится бесплатно.

Признаки необходимости проведения внепланового ТО:

• падение производительности системы увлажнения более чем на 20%;
• появление белого налета на поверхностях;
• видимые кристаллические отложения на форсунках.

Комплектность​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.
