iRidium для Novastar

Набор инструментов для создания интерфейсов управления оборудованием от производителей Novastar.

документация обновлена 01.01.2024

Протестированное оборудование:

• NovaStar MCTRL660 PRO.

NovaStar MCTRL660 Pro - профессиональный контроллер светодиодной видеостены, разработанный NovaStar. Это позволяет пользователям задать разрешение для настройки сверхбольших светодиодных экранов со сверх шириной и сверх высотой.

iRidium для NovaStar позволяет изменять источник входного сигнала контроллера, а также  управлять яркостью подключенных панелей, переключать режим коррекции изображения, блокировать и замораживать картинку на панелях, переключаться между паттернами тестирования и получать информацию о температуре, гамме и вольтаже от панелей.

Подключение​

Для подключения к оборудованию NovaStar проведите предварительную настройку оборудования:

• Руководство пользователя,
• Краткое руководство пользователя.

Для настройки оборудования используйте приложение NovaLCT, а также web-интерфейс оборудования (вход по ip-адресу).

Работа в iRidium​

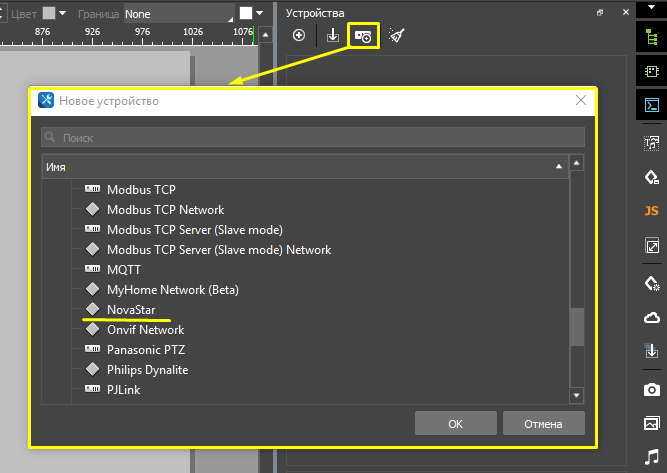

1. В созданном проекте на вкладке Devices добавьте драйвер NovaStar :

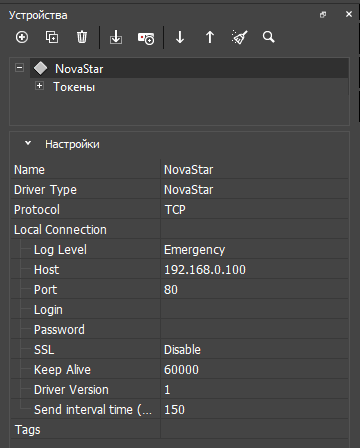

2. Укажите настройки подключения драйвера:

• Log Level - уровень логирования;
• Host - IP-адрес оборудования;
• Port - порт (по умолчанию 80);
• Login / Password - логин и пароль доступа к оборудованию;
• SSL - тип шифрования (Disable, TLS v1.2, SSL v2.3, SSL v3.0);
• Keep Alive - время удержания соединения в секундах;
• Driver Version - версия драйвера;
• Send interval time (ms) - частота отправки запросов в миллисекундах.

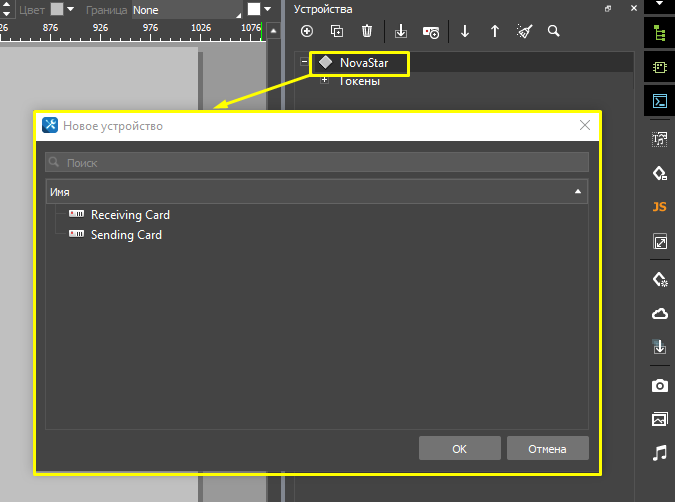

3. Щелкните ЛКМ по добавленному драйверу NovaStar и добавьте необходимые подустройства (Add subdevice). Каждое подустройство имеет предустановленный список команд и фидбеков в соответствии со своим типом.

4. Настройте добавленные подустройства:

• Name - имя устройства;
• Driver Type - тип драйвера (NovaStar);
• Device Type - тип устройства (Receiving card, Sending card);
• Board Address - устройства (контроллеры), подключенные последовательно к порту компьютера;
• Port Addres - адрес выходного порта RJ45 отправляющей карты (255 - отправить во все порты подключенные к контроллеру);
• Destination Address - адрес устройства. Первое устройство, подключенное к кабелю, имеет адрес 0, второе устройство имеет адрес 1 и т.д (65 535 - отправить во все панели, подключенные последовательно).
• Tags - тэг поиска устройства.

Настройка команд и фидбеков​

Для управления оборудованием настройте команды (Commands) и каналы обратной связи (Feedbacks). Чтобы отправить команду, перетяните ее на графический элемент и укажите значение (Value), которое необходимо отправить. Чтобы отобразить значение с канала обратной связи, перетащите Feedback на графический элемент, и укажите, каким образом вывести значение (Value).

Подробнее о работе с графическими элементами написано в статье "Типы графических элементов".

Receiving Card​

Commands

Feedbacks

Sending Card​

Commands

Feedbacks
