iRidium для MQTT

набор инструментов для создания интерфейса визуализации

Драйвер предназначен для управления оборудованием, работающим по протоколу MQTT. Для ознакомления используйте пример проекта:

Описание​

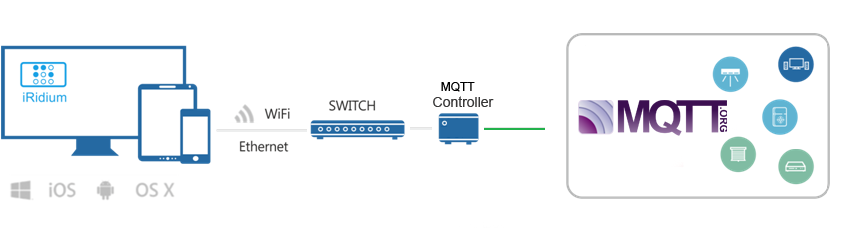

iRidium для MQTT - это набор инструментов, позволяющий создать интерфейс для управления домом или офисом на базе оборудования, работающего по протоколу MQTT. Реализует команды протокола MQTT.

Поддерживаются: MQTT MQisdp и MQTT 3.1.1.

Подключение​

Добавить драйвер MQTT можно с помощью импорта из CSV файла или ручным заполнением данных.

Импорт из CSV файла (*.csv)​

Universal import from CSV File - это возможность импорта драйверов из таблицы, представленной в формате CSV.

Подробную инструкцию по созданию CSV файла и импорта этого файла в IRidium Studio можно прочитать по ссылке.

Добавление драйвера вручную​

Добавьте драйвер MQTT в проект из базы данных iRidium:

1. Запустите приложение iRidium Studio, создайте новый проект iRidium;

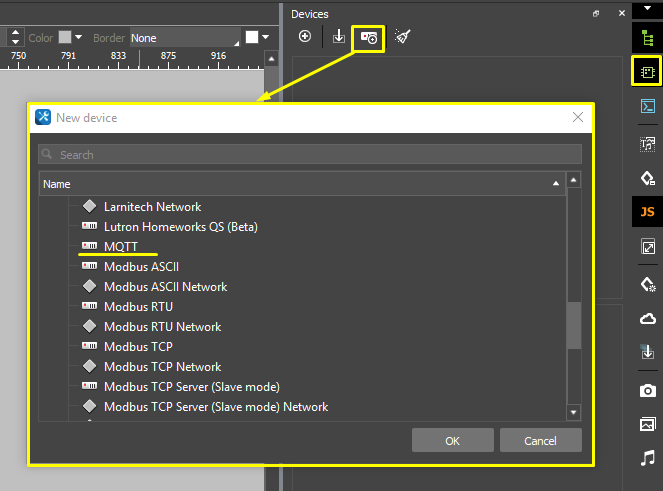

2. Откройте боковую панель Device и выберите драйвер MQTT.

Обязательно укажите адрес контроллера в проекте iRidium, иначе он не будет работать.

Настройка параметров подключения​

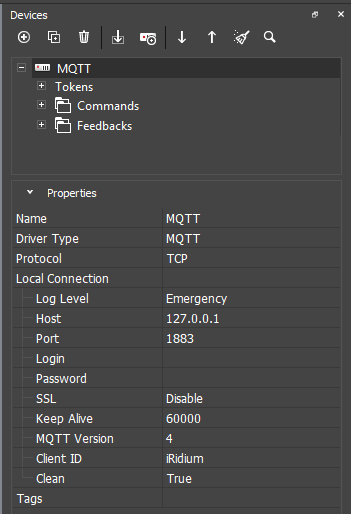

Когда драйвер добавлен в проект, нужно указать настройки подключения.

• Host - IP-адрес контроллера,
• Port - порт подключения к контроллеру,
• Login - логин пользователя(Если задан на контроллере),
• Password - пароль пользователя(Если задан на контроллере),
• MQTT version - версия протокола на контроллере: 3 - устаревший протокол MQ Integrator SCADA Device Protocol (MQisdp), 4 - поддержка MQTT версии 3.1.1,
• Client ID - идентификатор панели,
• Keep Alive - время удержание соединения в секундах,
• Clean - флаг "чистый старт", удаление подписок при разрыве соединения: true - чистая сессия, false - устойчивые соединения,
• SSL - включить/выключить шифрование.

Изменение параметров подключения​

Возможность смены параметров подключения нужна, если вы отключаетесь от Wi-Fi сети объекта автоматизации и начинаете использовать 3G или другую Wi-Fi сеть. Чтобы управление продолжило работать, нужно переключиться с локального на публичный IP адрес интернет-маршрутизатора.

Переключение не происходит автоматически, вам нужно будет нажать на клавишу выбора режима соединения. Для возможности удаленного доступа необходимо сделать порты управления системой автоматизации публичными. Для этого настраивают службу Port Forwarding на интернет-маршрутизаторе. Защищенное соединение может обеспечить VPN.

1. Скачайте шаблон (*.js) (правая кнопка: "Сохранить объект как..."), добавьте шаблон в редактор скриптов клавишей (+) Add Script from file

2. Настройте параметры скрипта, как показано в примере:

function Internal_1() {
IR.GetDevice('MQTT').SetParameters({Host: "192.168.0.95", Port: 5001, MQTTVersion: "4", ClientID: "client1", KeepAlive: 20, Clean: true, Login: "admin", Password: "admin"});
}
function External_1() {
IR.GetDevice('MQTT').SetParameters({Host: "215.110.10.10", Port: 5001, MQTTVersion: "4", ClientID: "client1", KeepAlive: 20, Clean: true, Login: "admin", Password: "admin"});
}

Скопируйте имя драйвера из Projсet Device Panel, список параметров нужно скопировать из примера в точности.

3. Выберите кнопку, которая будет отвечать за переключение Internal и External параметров. Откройте Macros Editor для события Press (Object Properties > Programming), выберите команду Script Call и добавьте ее двойным кликом. Выберите имя функции, которую вызовет кнопка:

Теперь каждое нажатие на кнопку будет применять соответствующий набор настроек подключения.

Commands & Feedbacks​

Команды и каналы обратной связи нужно привязать к графическим элементам для управления оборудованием:

• Команда привязывается к графическому элементу.
• Канал обратной связи привязывается к графическому элементу, чтобы отобразить состояние переменной

Чтобы связать команду или канал с графическим элементом, используйте метод drag&drop - перетягивание.

Чтобы отправить команду, нужно перетянуть ее на графический элемент. Чтобы отобразить обратную связь, нужно перетянуть канал на графический элемент, и указать, куда вывести значение (Value):

Настройка​

Для настройки команды или фидбека необходимо установить значение следующих полей:

• Topic - путь MQTT (максимальный объём данных, передаваемых в топик MQTT, до 268435456 байт);
• Value Type - тип значения;
• QoS - качество обслуживания, гарантия доставки сообщения от издателя брокеру:
  • At most once - не более одного раза, без повторений, доставка не гарантируется;
  • At least once - один раз и более, могут быть повторения, доставка гарантируется;
  • Exactly once - ровно один раз, без повторений, доставка гарантируется.
• Retain - сохранение публикации: брокер хранит retain-топик и при новых подписках рассылает его с флагом retain.

Value Types

У контроллера WB, который транслирует ZigBee в MQTT, в одном топике содержится несколько значений. Для вывода этих значений необходимо прописать логику с помощью скрипта.

Пример:

var device = IR.GetDevice("MQTT");
var topic_value = 0;
var topic_name = "Aqara001"; // название фидбэка, как указано в драйвере

IR.AddListener(IR.EVENT_TAG_CHANGE, device, function(name, value) {
    if (name == topic_name) {
        try {
            topic_value = JSON.Parse(value); // приходит строка, поэтому преобразуем в JSON
            var humidity = topic_value.humidity; // берём из JSON только влажность
            var pressure = topic_value.pressure; // берём из JSON только давление
            var temperature = topic_value.temperature; // берём из JSON только температуру
            var voltage = topic_value.voltage; // берём из JSON только напряжение
            IR.Log("humidity = " + humidity);
            IR.Log("pressure = " + pressure);
            IR.Log("temperature = " + temperature);
            IR.Log("voltage = " + voltage);
        }
        catch (err) {
            IR.Log('Invalid data')
        }
    }
});
