iRidium для Lutron Homeworks QS

набор инструментов для создания интерфейсов управления оборудованием Lutron

Драйвер предназначен для управления оборудованием Lutron. Для ознакомления используйте пример проекта:

iRidium для Lutron Homeworks QS - это набор инструментов, позволяющий создать интерфейс для управления домом или офисом на базе одноименного оборудования. Реализует команды протокола Lutron.

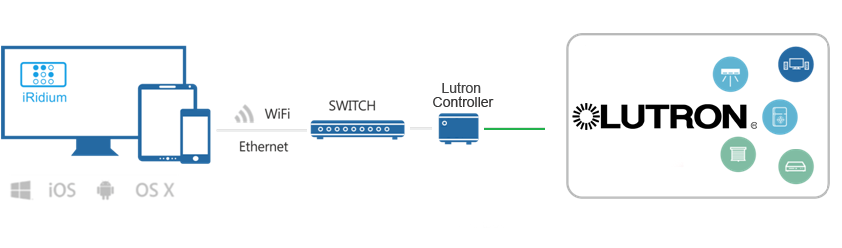

Подключение​

1. Предварительно сконфигурируйте процессор с помощью программы Lutron Designer(по вопросам доступа к функционалу программы, обращайтесь к производителю).
2. Выберите необходимые устройства в конфигураторе и активируйте их(в ходе этого процесса каждому устройству будет назначен индивидуальный ID).
3. Сохраните проект и отправьте конфиг в процессор.

Добавление драйвера вручную​

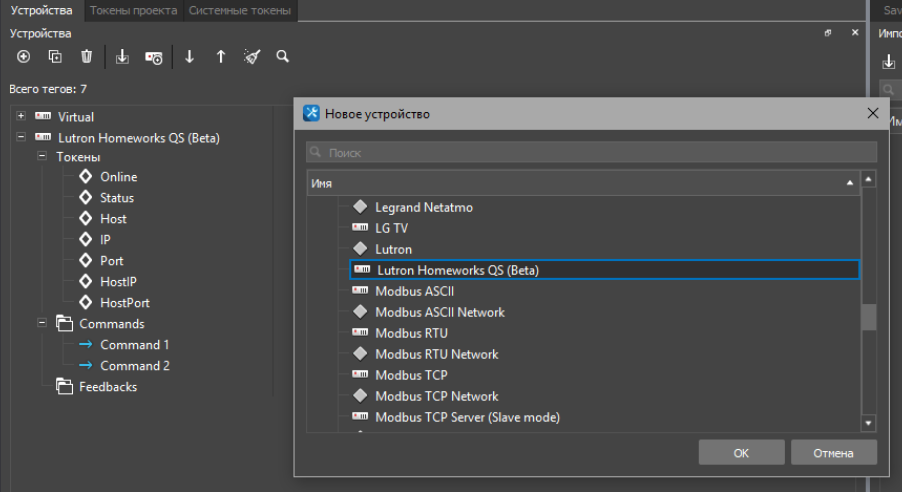

Если у вас нет возможности импортировать устройство, добавьте драйвер Lutron Homeworks QS в проект из базы данных iRidium:

1. Запустите приложение iRidium Studio, создайте новый серверный проект iRidium;
2. Добавьте драйвер Lutron Homeworks QS в проект.

Обязательно укажите адрес контроллера в проекте iRidium, иначе он не будет работать.

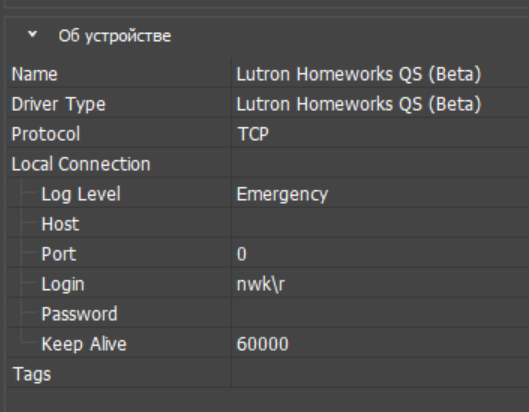

Настройка параметров подключения​

Когда с помощью импортирования, или вручную, драйвер добавлены в проект, нужно указать настройки подключения.

• Log Level - уровень логирования
• Host - IP адрес контроллера
• Port - порт подключения к контроллеру
• Login - Логин доступа к контроллеру
• Password - Пароль доступа к контроллеру

Изменение параметров подключения​

Возможность смены параметров подключения нужна, если вы отключаетесь от Wi-Fi сети объекта автоматизации и начинаете использовать 3G или другую Wi-Fi сеть. Чтобы управление продолжило работать, нужно переключиться с локального на публичный IP адрес интернет-маршрутизатора.

Переключение не происходит автоматически, вам нужно будет нажать на клавишу выбора режима соединения. Для возможности удаленного доступа необходимо сделать порты управления системой автоматизации публичными. Для этого настраивают службу Port Forwarding на интернет-маршрутизаторе. Защищенное соединение может обеспечить VPN.

1. Скачайте шаблон (*.js) (правая кнопка: "Сохранить объект как..."), добавьте шаблон в редактор скриптов клавишей (+) Add Script from file

2. Настройте параметры скрипта, как показано в примере:

function Internal_1() {
IR.GetDevice('BACnet').SetParameters({Host: "192.168.0.95", Port: 5001, Login: "admin", Password: "admin"});
}
function External_1() {
IR.GetDevice('BACnet').SetParameters({Host: "215.110.10.10", Port: 5001, Login: "user", Password: "user"});
}

Скопируйте имя драйвера из Projсet Device Panel, список параметров нужно скопировать из примера в точности.

3. Выберите кнопку, которая будет отвечать за переключение Internal и External параметров. Откройте Macros Editor для события Press (Object Properties > Programming), выберите команду Script Call и добавьте ее двойным кликом. Выберите имя функции, которую вызовет кнопка:

Теперь каждое нажатие на кнопку будет применять соответствующий набор настроек подключения.

Commands & Feedbacks​

Команды и каналы обратной связи нужно привязать к графическим элементам для управления оборудованием:

• Команда привязывается к графическому элементу.
• Канал обратной связи привязывается к графическому элементу, чтобы отобразить состояние переменной

Чтобы связать команду или канал с графическим элементом, используйте метод drag&drop - перетягивание.

Чтобы отправить команду, нужно перетянуть ее на графический элемент. Чтобы отобразить обратную связь, нужно перетянуть канал на графический элемент, и указать, куда вывести значение (Value):

Настройка​

Для настройки команды или фидбека необходимо установить значение полей канала или тега. Список полей меняется в зависимости от значения поля Command. В данный момент драйвер поддерживает следующие типы команд и тегов:

• DEVICE;
• OUTPUT;
• SHADEGRP;
• HVAC;
• AREA.

В зависимости от команды будут доступны следующие настройки:

• Name - имя команды\фидбека;
• Command - команда, с помощью которой идет обращение к нужному устройству;
• Integration ID - адрес устройства (настраивается предварительно в конфигураторе Lutron designer );
• Component - номер кнопки на панели управления(для кнопочных панелей);
• Value - значение необходимого мода для устройства.

DEVICE​

Позволяет управлять входами устройства, такими как кнопки и сухие контакты

• IntegrationID - ID канала
• Component - Номер компонента

Action

OUTPUT​

Позволяет управлять выходами, такими как диммеры и выходы сухих контактов

• IntegrationID - ID канала

Action

SHADEGRP​

Позволяет управлять шторами

• IntegrationID - ID канала

Action

HVAC​

Позволяет управлять HVAC оборудованием

• IntegrationID - ID канала

Action

AREA​

Позволяет управлять зонами

• IntegrationID - ID канала

Action
