iRidium для Lutron

набор инструментов для создания интерфейсов управления оборудованием Lutron

Драйвер предназначен для управления оборудованием Lutron. Для ознакомления используйте пример проекта:

iRidium для Lutron - это набор инструментов, позволяющий создать интерфейс для управления домом или офисом на базе одноименного оборудования. Реализует команды протокола Lutron.

Список протестированного оборудования:

• HQP7-2 - Homeworks QSX Proccesor;
• LQSE-4A5-230-D - DIN Rail Power Module Adaptive 4 Output
• LQSE-2DALUNV-D - DIN Rail Panel Module Universal DALI
• SMC55-RESI-2 - Palladiom HVAC Controller
• HQWT-T-HW-BL-A - Palladiom HVAC Thermostat
• QSSC-EDU-10 - Sivoia QS roller 64 Electronic Drive Unit

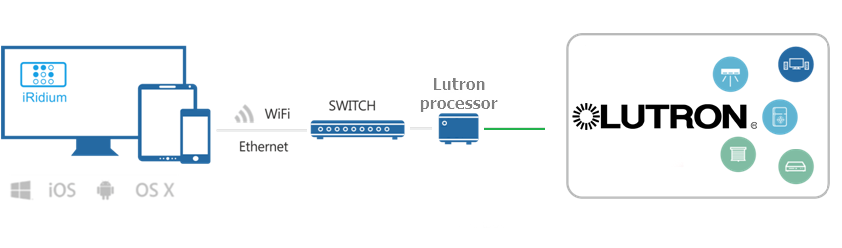

Подключение​

1. Предварительно сконфигурируйте процессор с помощью программы Lutron Designer (по вопросам доступа к функционалу программы, обращайтесь к производителю).
2. Выберите необходимые устройства в конфигураторе и активируйте их (в ходе этого процесса каждому устройству будет назначен индивидуальный ID).
3. Сохраните проект и отправьте конфиг в процессор.

Работа в iRidium​

Создайте новый проект и добавьте драйвер Lutron с помощью сканера или ручным вводом данных.

Сканирование устройств​

iRidium Studio сканирует оборудование Lutron и добавляет в проект iRidium все найденные устройства с преднастроенными для них командами и фидбэками.

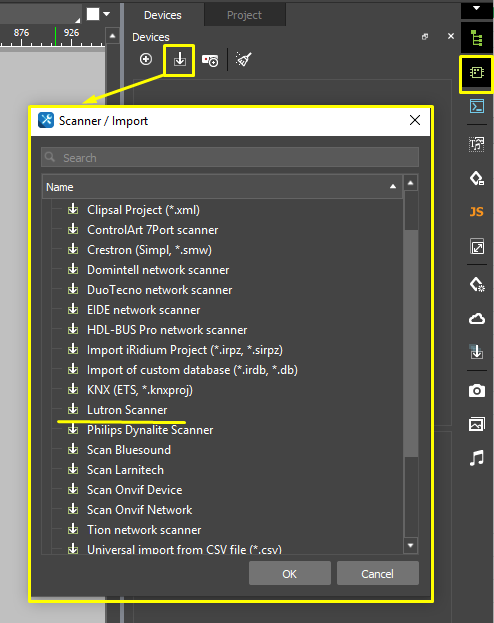

В окне Devices нажмите клавишу Scan > Lutron Scanner :

Укажите IP-адрес Homeworks QSX Proccesor, а также логин и пароль от Lutron Designer:

Добавьте необходимые найденные устройства в проект.

Добавление драйвера вручную​

Добавьте драйвер Lutron в проект из базы данных iRidium:

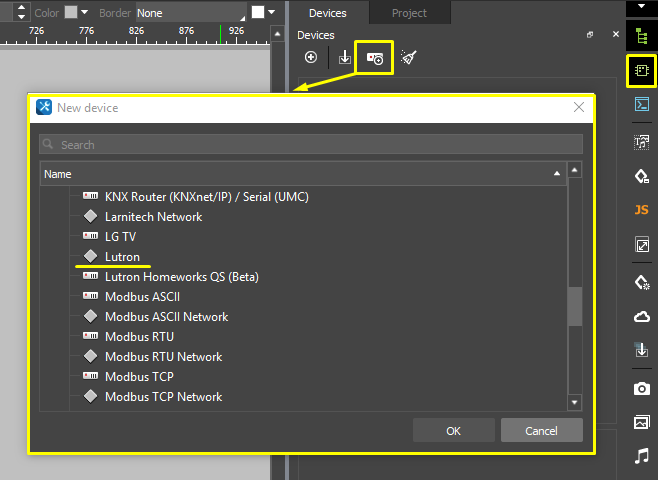

В созданном проекте откройте боковую панель Devices , с помощью кнопки Add driver добавьте драйвер Lutron :

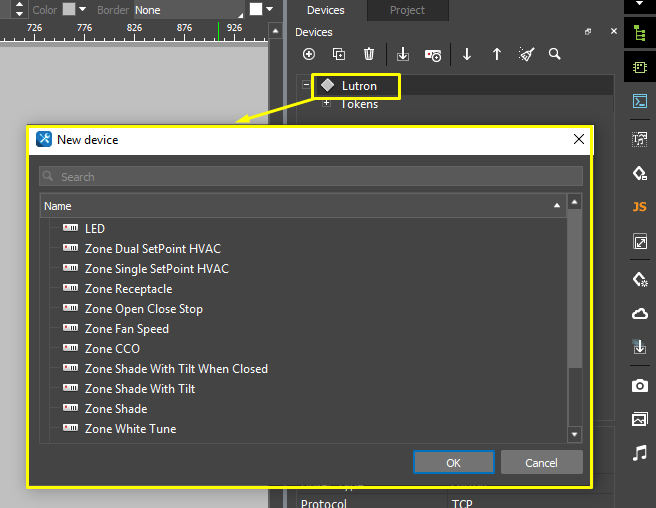

Щелкните ЛКМ по добавленному драйверу Lutron и добавьте необходимые устройства (Add subdevice). Все устройства разделены по папкам в соответствии со своим типом.

Введите параметры подключения в настройках драйвера, устройств и команд / фидбэков.

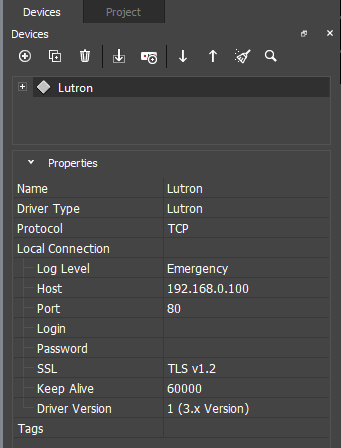

Настройка параметров подключения​

Настройки подключения драйвера:

• Protocol - TCP;
• Log Level - уровень логирования драйвера;
• Host - IP-адрес Homeworks QSX Proccesor;
• Port - порт подключения (по умолчанию 80);
• Login - имя пользователя (задается в проекте Lutron Designer);
• Password - пароль пользователя (задается в проекте Lutron Designer);
• SSL - тип шифрования (Disable, TLS v1.2, SSL v2.3, SSL v3.0);
• Keep Alive - интервал проверки TCP соединения. В случае отсутствия ответа на запрос Keep Alive, драйвер будет принудительно переведён в состояние отключен. Параметр сделан для корректного отображения онлайн-статуса при экстренном \ неправильном отключении клиента. 0 - отключение настройки;
• Driver Version - версия драйвера.

Настройки подключения устройств:

• Name - имя устройства;
• Driver Type - тип драйвера (Lutron);
• Device Type - тип устройства:
  • Area - содержит сцены, входящие в область;
  • Zone - содержит команды управления устройством внутри зоны;
  • LED - светодиоды, имеют собственные команды управления, не могут находится внутри зон;
• Zone Type - тип зоны (только для Device Type - Zone):
  • Dimmed - зона с диммируемыми устройствами;
  • Switched - зона с реле;
  • Spectrum Tune - зона с диммируемым RGBA светом;
  • White Tune - зона с DALI;
  • Shade - зона с рулонными шторами;
  • Shade With Tilt - зона штор с возможностью наклона;
  • Shade With Tilt When Closed - зона штор в закрытом состоянии наклона;
  • CCO - зона с PowPak CCO Module (низковольтная радиостанция);
  • Fan Speed - зона с вентилятором / приточкой;
  • Open Close Stop - зона с командами открыть / закрыть / стоп (гаражная дверь);
  • Receptacle - зона с датчиком уровня жидкости;
  • Single SetPoint HVAC - термостат с 1 температурной уставкой;
  • Dual SetPoint HVAC - термостат с 2 температурными уставками;
• ID - идентификатор управляемого устройства / сцены (только для Device Type - Area / LED).

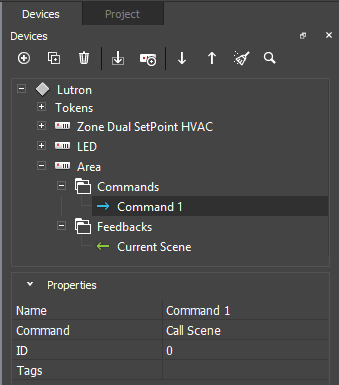

Команды и каналы обратной связи устройств не имеют уникальных параметров настроек. Только у Device Type - Area есть дополнительный параметр ID - идентификатор сцены. Типы всех команд и фидбэков описаны в ниже.

Настройка команд и фидбэков​

Для управления оборудованием настройте команды (Commands) и каналы обратной связи (Feedbacks). Чтобы отправить команду, перетяните ее на графический элемент и укажите значение (Value), которое необходимо отправить. Чтобы отобразить значение с канала обратной связи, перетащите Feedback на графический элемент, и укажите, каким образом вывести значение (Value).

Подробнее о работе с графическими элементами написано в статье "Типы графических элементов".

Zone Dimmed​

Zone Switched​

Zone Spectrum Tune​

Zone White Tune​

Zone Shade​

Zone Shade With Tilt​

Zone Shade With Tilt When Closed​

Zone CCO​

Zone Fan Speed​

Zone Open Close Stop​

Zone Receptacle​

Zone Single SetPoint HVAC​

Zone Dual SetPoint HVAC​
