Модуль HDL interface для iRidium lite.
Модуль, разработанный в iRidium lite для управления оборудованием в шине HDL Buspro.
документация обновлена 01.01.2024
Описание
i3 lite для HDL Buspro - это простой инструмент, позволяющий создать интерфейс для управления домом или офисом на базе оборудования HDL.
Модуль HDL interface объединяет в себе всё самое необходимое для простой и удобной работы с оборудованием HDL.
С подробным списком устройств можете ознакомиться в графе Список устройств.
Установка модуля

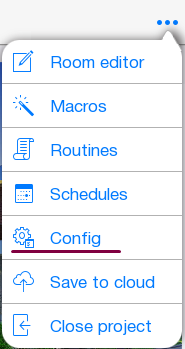

- Зайдите в конфигуратор проекта.
- Зайдите в iRidium store, вкладка "Devices".

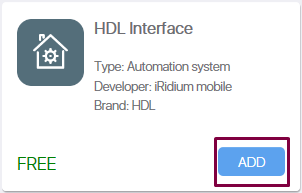

- Выберите модуль HDL interface и нажмите кнопку “Add”.
- Укажите Host и Port HDL шины и нажмите кнопку "Add".
Теперь "HDL interface" в списке устройств.
Добавление устройств HDL

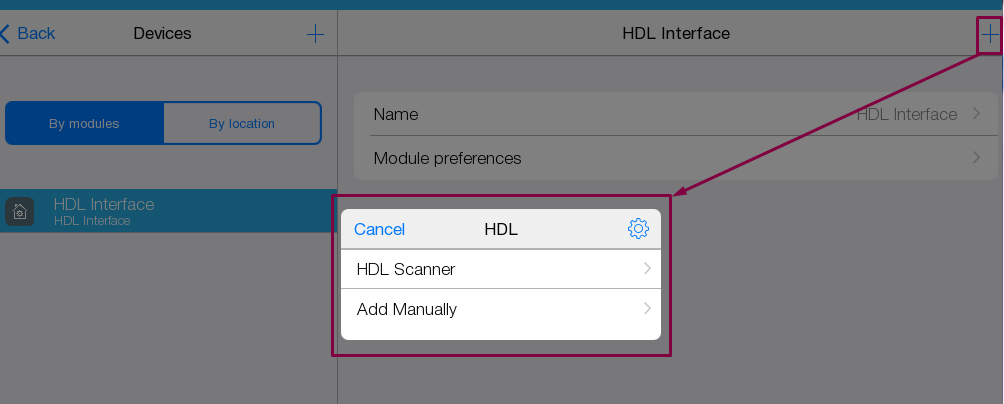

Добавить устройства HDL в модуль можно с помощью:
- HDL сканера,
- ручным вводом данных.
Способ 1
Самый простой способ - добавление устройств с помощью сканера.

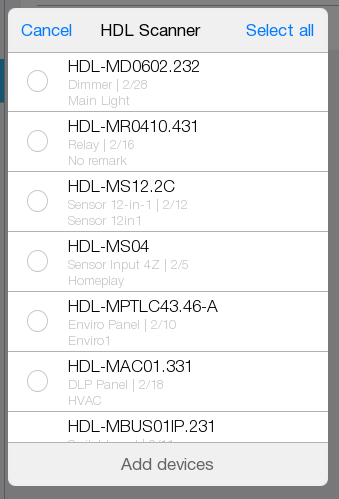

Сканер обнаружит устройства HDL, выберите нужные и нажмите "Add devices".
Способ 2

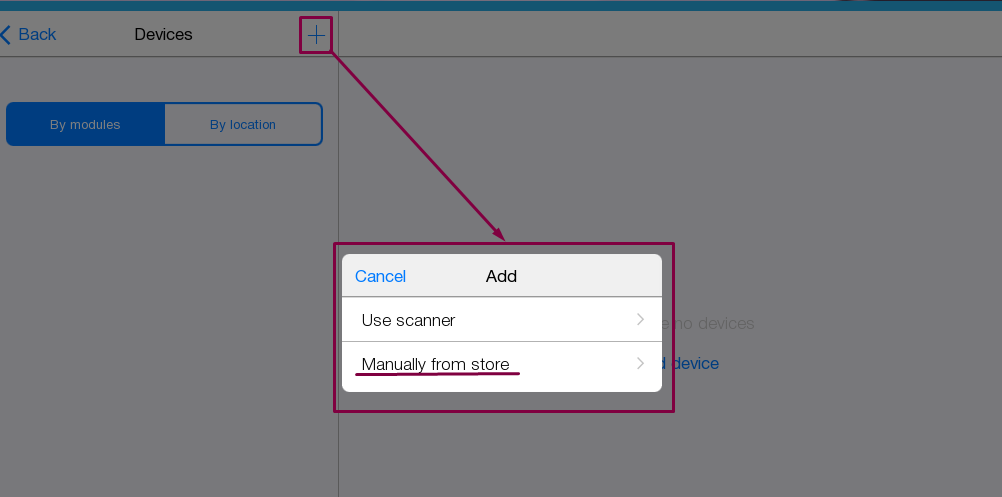

С помощью ручного добавления, можно задать настройки и дополнительные характеристики для устройств самостоятельно.

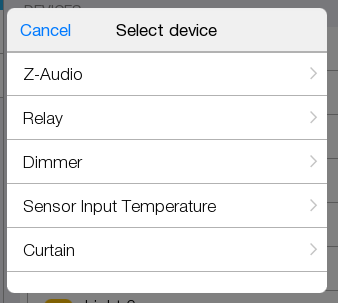

Для этого выберите необходимое устройство из списка и пропишите ему настройки. Со списком устройств и подробным описанием можете ознакомиться в графе Список устройств.
Список устройств
| Наименование устройства | Тип устройства | Описание |
|---|---|---|
| Curtain | Curtain | Модуль позволяет управлять устройствами Curtain в шине HDL Buspro. Виджет позволяет открывать, закрывать и останавливать шторки в нужный момент. Наборы действий, событий, условий позволяют использовать все функции модуля в макросах и сценах. |
| Dimmer | Dimmer | Модуль позволяет управлять устройствами Dimmer в шине HDL Buspro. Доступны функции вкл/выкл и контроль яркости. Наборы действий, событий, условий позволяют использовать все функции модуля в макросах и сценах. |
| DMX Scane Controller | Dimmer, CCT, RGB, RGBW | Модуль позволяет управлять устройствами DMX в шине HDL Buspro. Доступно 4 типа световых приборов: диммер (1 канал), CCT (2 канала), RGB (3 канала) и RGBW (4 канала). У каждого типа светового устройства есть собственный элемент управления (виджет). |
| GPRS | SMS sender | Модуль позволяет управлять устройствами GPRS в шине HDL Buspro. Набор действий позволяет отправлять SMS в макросах и сценах. |
| Homeplay IP | Audio players | IP-модуль Homeplay - это решение, позволяющее управлять устройством по протоколу UDP. Он поддерживает FM-радио, FTP и SD аудио потоки. |
| HDL-MHRCU.433 | Relay, Dimmer, Input | Данный модуль предназначен для устройства HDL-MHRCU.433. Это гостиничный контроллер, который является ядром системы; смешанный контроллер: функция звонка, 24 канала сухих контактов и LED выходы. Поддерживает 48 каналов. Дает возможность управления дверным звонком, шторами, светом, вентилятором и питанием. |
| HDL-MHIOU.432 | Curtain, Dimmer, Input, Relay | Данный модуль предназначен для устройства HDL-MHIOU.432. Это смешанный гостиничный I/O модуль. В составе есть функции диммирования, реле, контроль штор, сухой контакт и 3 функциональных LED. |
| Logic | UV Switch | Модуль позволяет управлять блоками логики устройств HDL на шине HDL Buspro. Набор действий позволяет изменить значение логического блока в макросах и сценах. |
| Power meter | Power meter | Модуль устройств измерения мощности, отображает измеренное среднеквадратичное напряжение, текущее среднеквадратичное значение, активную мощность, коэффициент мощности, активную энергию и частоту. Поддерживает 4 зоны. Наборы событий и условий позволяют использовать все функции модуля в макросах и сценах. |
| Remote control | Remote Server | Модуль позволяет подключиться к IP модулю HDL через Интернет в случае, если у вас нет статического IP адреса или домена (DDNS). Соединение устанавливается через интернет сервер HDL, который используется для авторизации между управляющей панелью iRidium и IP интерфейсом HDL. После авторизации соединение идет напрямую, без участия сервера. |
| Relay | Relay | Модуль позволяет управлять устройствами реле в шине HDL Buspro. Это переключатель, при нажатии на который можно включать и отключать что-нибудь, при этом отображается индикатор обратной связи. Наборы действий, событий, условий позволяют использовать все функции модуля в макросах и сценах. |
| Scene Control | Scenes | Модуль позволяет управлять сценами для устройств в шине HDL Buspro. i3 Lite позволяет запустить сцену в макросах и сценах (подпрограммах). |
| Security | Security control | Модуль позволяет управлять устройствами безопасности в шине HDL Buspro. Доступны функции отправки тревоги и установка статуса постановки на охрану. Наборы действий, событий, условий позволяют использовать все функции модуля в макросах и сценах. |
| Sensor Input Temperature | Temperature sensor | Модуль позволяет отображать показатели температуры датчиков в шине HDL Buspro. Наборы событий и условий позволяют использовать все функции модуля в макросах и сценах. |
| Sensor Input 4Z | Input | Модуль позволяет отображать показатели всех 4 датчиков устройств Sensor Input 4Z в шине HDL Buspro. Наборы событий и условий позволяют использовать все функции модуля в макросах и сценах. |
| Sensor Input 24Z | Input | Модуль позволяет отображать показатели всех 24 датчиков устройств Sensor Input 24Z в шине HDL Buspro. Наборы событий и условий позволяют использовать все функции модуля в макросах и сценах. |
| Sensor in One | Motion detector, Contact, Luminosity sensor, Temperature sensor, Gas sensor, Air quality sensor | Модуль позволяет отображать устройства Sensor in One в шине HDL Buspro. Модуль отображает значение 7 датчиков: воздуха, движения, 2 датчика сухих контактов, газа, яркости и температуры. Наборы событий и условий позволяют использовать все функции модуля в макросах и сценах. |
| Sensor 8 in 1 | Light detector, Motion detector, Contact, Luminosity sensor, Temperature sensor | Модуль позволяет отображать устройства Sensor 8 in 1 на шине HDL Buspro. Модуль отображает значение 4 датчиков: датчик света, 2 датчика сухих контактов и датчик движения. Наборы событий и условий позволяют использовать все функции модуля в макросах и сценах. |
| Sensor 12 in 1 | Motion detector, Contact, Luminosity sensor, Temperature sensor, Relay | Модуль позволяет отображать устройства Sensor 12 in 1 на шине HDL Buspro. Модуль отображает значение 6 датчиков: звука, движения, 2 датчика сухих контактов, яркости и температуры. Наборы событий и условий позволяют использовать все функции модуля в макросах и сценах. |
| UV Switch | UV Switch | Модуль позволяет управлять универсальными переключателями (UV-переключателями) HDL-устройств на шине HDL Buspro. Вы можете установить значение UV-переключателя в макросах и сценах. |
| Z-Audio | Audio players | Модуль Z-Audio представляет собой законченное музыкальное решение. Он поддерживает FM-радио, аудио потоки FTP и SD. Модуль поддерживает все устройства HDL Z-Audio. |
Свойства устройств
Curtain
| Параметр | Допустимые значения | Описание |
|---|---|---|
| Name | Любой текст | Имя устройства для идентификации. |
| Channel count | 1 - 255 | Количество добавляемых устройств. |
| Subnet ID | 0 - 255 | Идентификатор подсети, в которой находится устройство. |
| Device ID | 0 - 255 | Идентификатор устройства HDL. |
Dimmer
| Параметр | Допустимые значения | Описание |
|---|---|---|
| Name | Любой текст | Имя устройства для идентификации. |
| Channel count | 1 - 255 | Количество добавляемых устройств. |
| Subnet ID | 0 - 255 | Идентификатор подсети, в которой находится устройство. |
| Device ID | 0 - 255 | Идентификатор устройства HDL. |
| Refresh rate | Only on start 3sec 5sec 10sec 30sec | Частота обновления данных устройства. |
DMX Scane Controller
| Параметр | Допустимые значения | Описание |
|---|---|---|
| Subnet ID | 0 - 255 | Идентификатор подсети, в которой находится устройство. |
| Device ID | 0 - 255 | Идентификатор устройства HDL. |
| Scene Area | Числа указываются через запятую, дефис или комбинацию этих способов. Значения вводятся без пробелов. Пример: "1,3,5-7" | Группа адресов устройства. |
| Refresh rate | Only on start 3sec 5sec 10sec 30sec | Частота обновления данных устройства. |

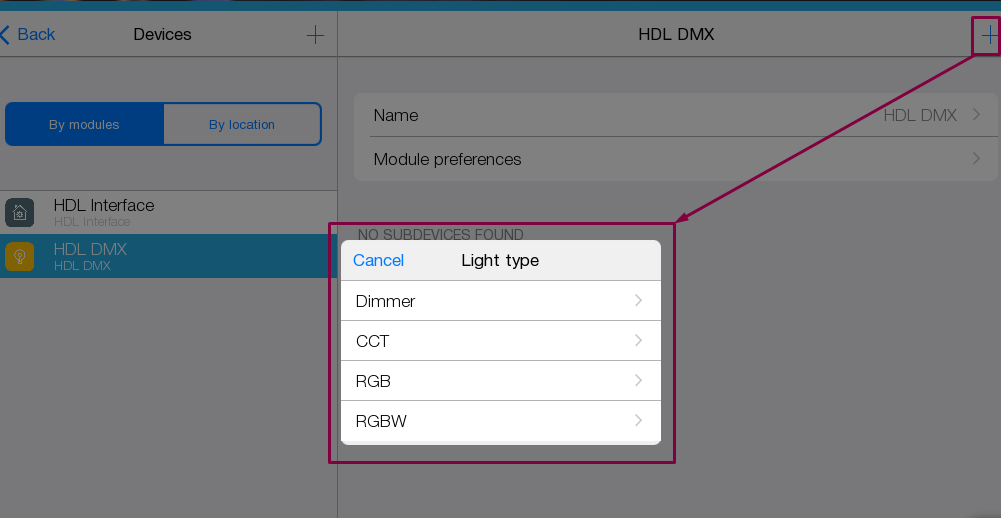

После ввода настроек выберите тип освещения.
Заполните дополнительные настройки для каждого типа.
Dimmer
| Параметр | Допустимые значения | Описание |
|---|---|---|
| Name | Любой текст | Имя устройства для идентификации. |
| Channel | 0 - 255 | Номер канала. |
CCT
| Параметр | Допустимые значения | Описание |
|---|---|---|
| Name | Любой текст | Имя устройства для идентификации. |
| Brightness ch. | 0 - 255 | Номер канала яркости света. |
| Warmth ch. | 0 - 255 | Номер канала теплоты света. |
RGB
| Параметр | Допустимые значения | Описание |
|---|---|---|
| Name | Любой текст | Имя устройства для идентификации. |
| Red ch. | 0 - 255 | Номер канала для красного цвета. |
| Green ch. | 0 - 255 | Номер канала для зеленого цвета. |
| Blue ch. | 0 - 255 | Номер канала для синего цвета. |
RGBW
| Параметр | Допустимые значения | Описание |
|---|---|---|
| Name | Любой текст | Имя устройства для идентификации. |
| Red ch. | 0 - 255 | Номер канала для красного цвета. |
| Green ch. | 0 - 255 | Номер канала для зеленого цвета. |
| Blue ch. | 0 - 255 | Номер канала для синего цвета. |
| White ch. | 0 - 255 | Номер канала для белого цвета. |
GPRS
| Параметр | Допустимые значения | Описание |
|---|---|---|
| Subnet ID | 0 - 255 | Идентификатор подсети, в которой находится устройство. |
| Device ID | 0 - 255 | Идентификатор устройства HDL. |

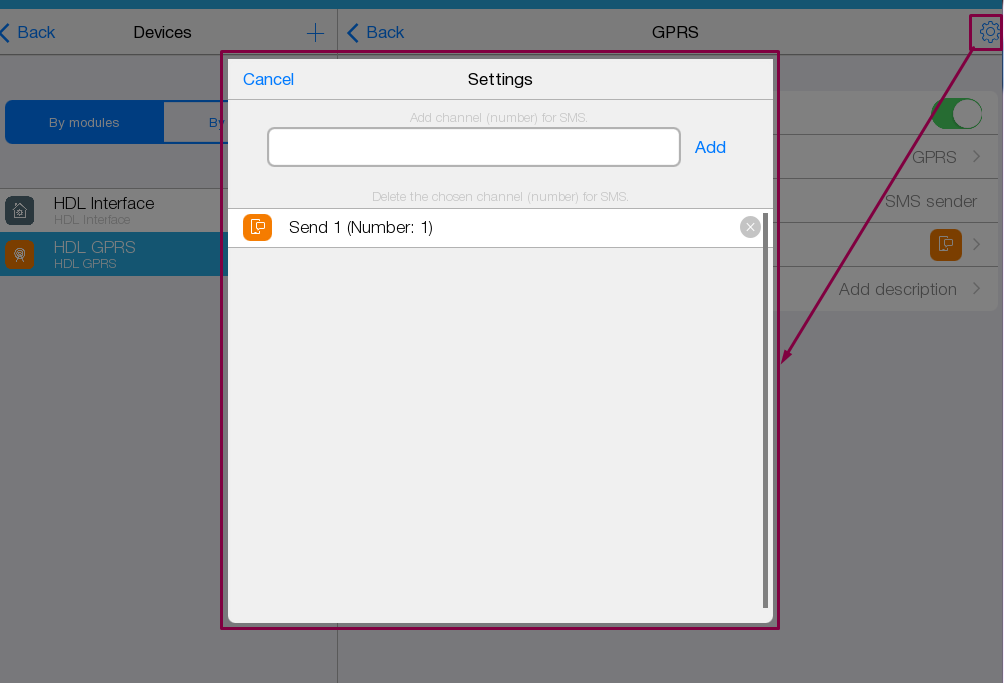

Откройте окно настроек для создания сообщения.
Укажите номер канала для отправки сообщения и нажмите кнопку "Add".
Homeplay IP
| Параметр | Допустимые значения | Описание |
|---|---|---|
| Host | Число в формате "0.0.0.0" | IP адрес устройства. |
| Port | Любое число | Порт, по которому работает оборудование. |
HDL-MHRCU.433
| Параметр | Допустимые значения | Описание |
|---|---|---|
| Subnet ID | 0 - 255 | Идентификатор подсети, в которой находится устройство. |
| Device ID | 0 - 255 | Идентификатор устройства HDL. |
HDL-MHIOU.432
| Параметр | Допустимые значения | Описание |
|---|---|---|
| Subnet ID | 0 - 255 | Идентификатор подсети, в которой находится устройство. |
| Device ID | 0 - 255 | Идентификатор устройства HDL. |
Logic
| Параметр | Допустимые значения | Описание |
|---|---|---|
| Subnet ID | 0 - 255 | Идентификатор подсети, в которой находится устройство. |
| Device ID | 0 - 255 | Идентификатор устройства HDL. |

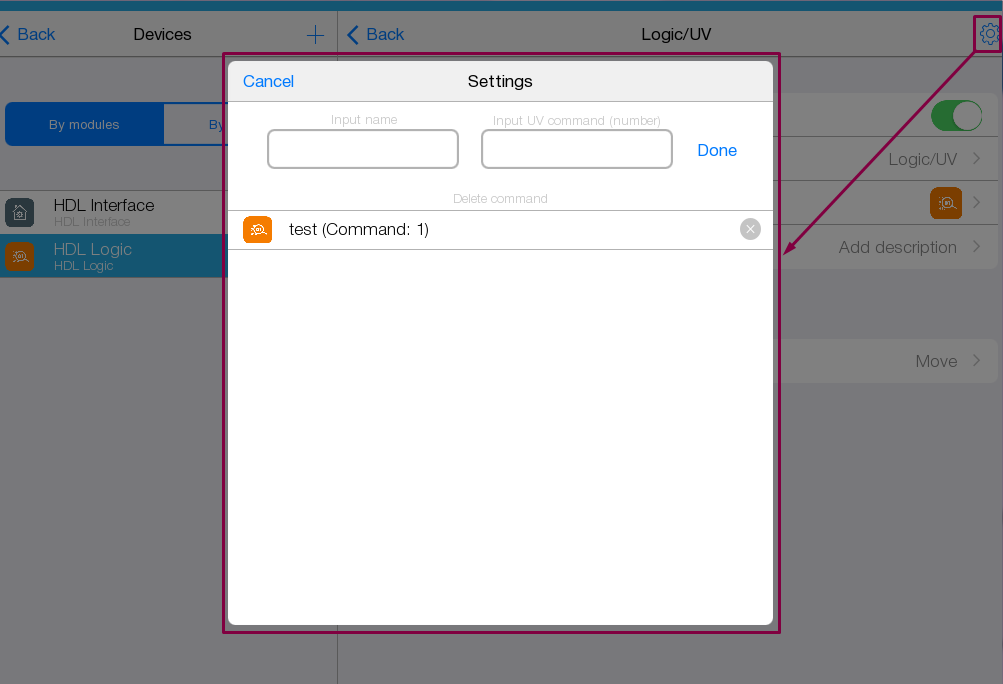

Зайдите в настройки модуля для добавления виджета:
Введите имя и номер номер логического блока, и нажмите кнопку "Done".
Power meter
| Параметр | Допустимые значения | Описание |
|---|---|---|
| Name | Любой текст | Имя устройства для идентификации. |
| Subnet ID | 0 - 255 | Идентификатор подсети, в которой находится устройство. |
| Device ID | 0 - 255 | Идентификатор устройства HDL. |
| Refresh rate | Only on start 3sec 5sec 10sec 30sec | Частота обновления данных устройства. |
Remote control
Возможность смены параметров подключения нужна, если вы отключаетесь от Wi-Fi сети объекта автоматизации и начинаете использовать 3G или другую Wi-Fi сеть. Чтобы управление продолжило работать, нужно переключиться с локального на публичный IP адрес интернет-маршрутизатора.
Переключение не происходит автоматически, вам нужно будет нажать на клавишу выбора режима соединения. Для возможности удаленного доступа необходимо сделать порты управления системой автоматизации публичными. Для этого настраивают службу Port Forwarding на интернет-маршрутизаторе. Защищенное соединение может обеспечить VPN.
примечание
Адреса доступных удаленных серверов HDL вы можете найти в HDL Tool, в окне сканирования шины после того, как переключите способ подключения к шине на Server.
Важно
HDL IP интерфейс с прошивкой не младше HDL_V04.06U
доступ к шине через Интернет работает только через один HDL IP интерфейс (одновременное подключение к нескольким HDL IP интерфейсам через Интернет не поддерживается).

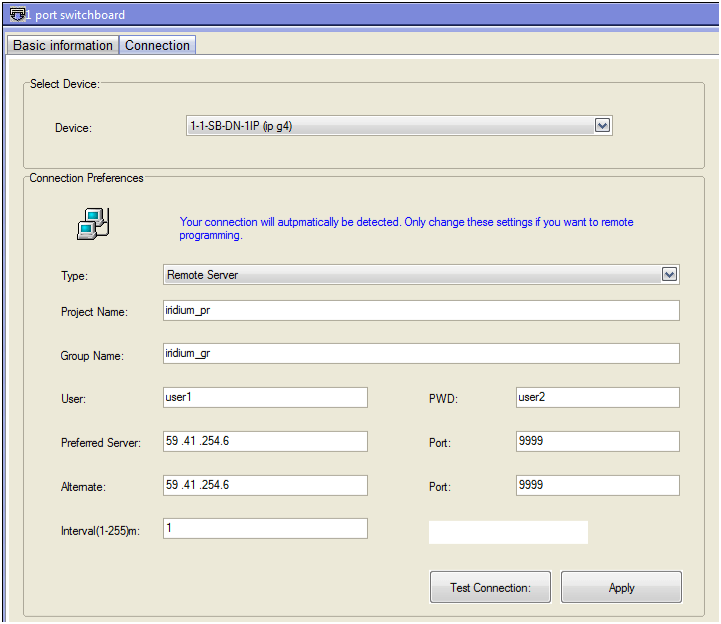

В настройках IP модуля HDL выберите укажите Connection Prferences: параметры клиентов, которые должны иметь возможность подключения к IP модулю HDL.
- Type: Remote Server.
- Project Name, Group Name: имя проекта и группы проектов.
- User, Password: параметры защищенного подключения.
- Preferred Server, Port: параметры подключения к серверу HDL.
В настройках модуля укажите параметры соединения с IP модулем HDL через удаленный сервер. Адрес удаленного сервера HDL вы можете найти в HDL Tool, в окне сканирования шины после того, как переключите способ подключения к шине на Server.
Параметры настройки модуля:
| Параметр | Допустимые значения | Описание |
|---|---|---|
| Name | Любой текст | Имя устройства для идентификации. |
| Host | Хост в формате: "0.0.0.0" | Адрес удаленного сервера HDL. Адреса доступных удаленных серверов HDL вы можете найти в HDL Tool, в окне сканирования шины после того, как переключите способ подключения к шине на Server. |
| Port | Любое число | Порт подключения к IP модулю через удаленный сервер (как в настройках IP модуля). |
| Login | Любой текст | Логин подключения из настроек IP модуля. |
| Password | Любой текст | Пароль подключения из настроек IP модуля. |
| External Port | Любое число | Порт доступа к HDL IP интерфейсу. |
| Project Name | Любой текст | Имя проекта из настроек IP модуля. |
| Group Name | Любой текст | Имя группы проектов из настроек IP модуля. |
примечание
Иногда, для подключения через удаленный сервер к HDL IP интерфейсу, требуется настройка проброса порта 6000 (External Port) по инструкции.
Relay
| Параметр | Допустимые значения | Описание |
|---|---|---|
| Name | Любой текст | Имя устройства для идентификации. |
| Channel range | 0 - 255 | Устройства с какого по какой канал нужно добавить в проект. |
| Subnet ID | 0 - 255 | Идентификатор подсети, в которой находится устройство. |
| Device ID | 0 - 255 | Идентификатор устройства HDL. |
| Widget type | Relay, Button. | Тип виджета: триггер, кнопка. |
| Refresh rate | Only on start 3sec 5sec 10sec 30sec | Частота обновления данных устройства. |
Scene Control
| Параметр | Допустимые значения | Описание |
|---|---|---|
| Subnet ID | 0 - 255 | Идентификатор подсети, в которой находится устройство. |
| Device ID | 0 - 255 | Идентификатор устройства HDL. |

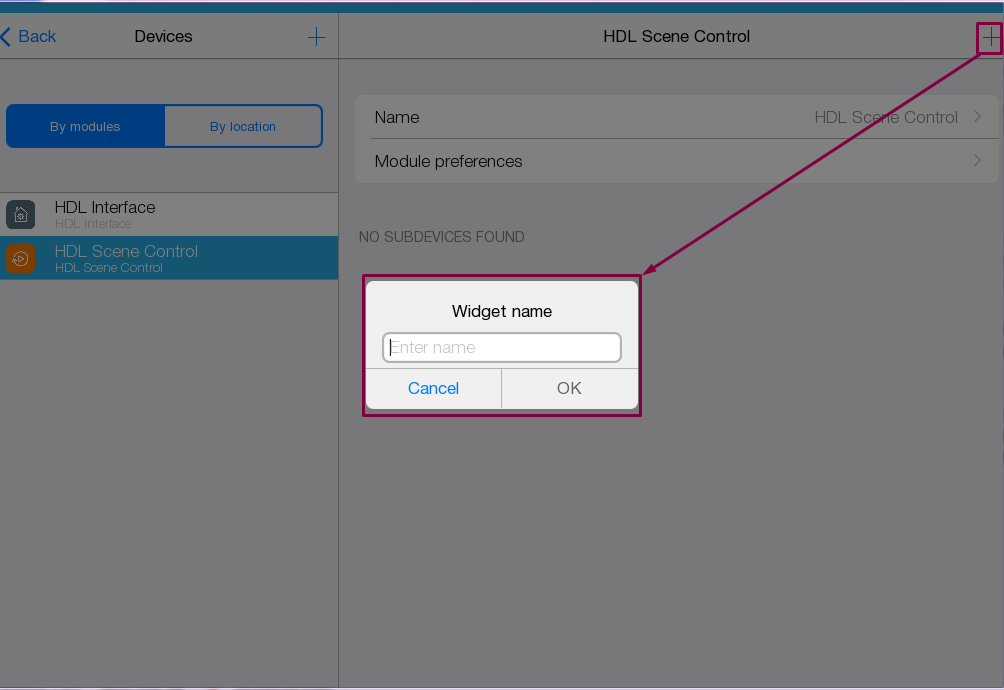

Добавьте виджет "+" и введите его имя:

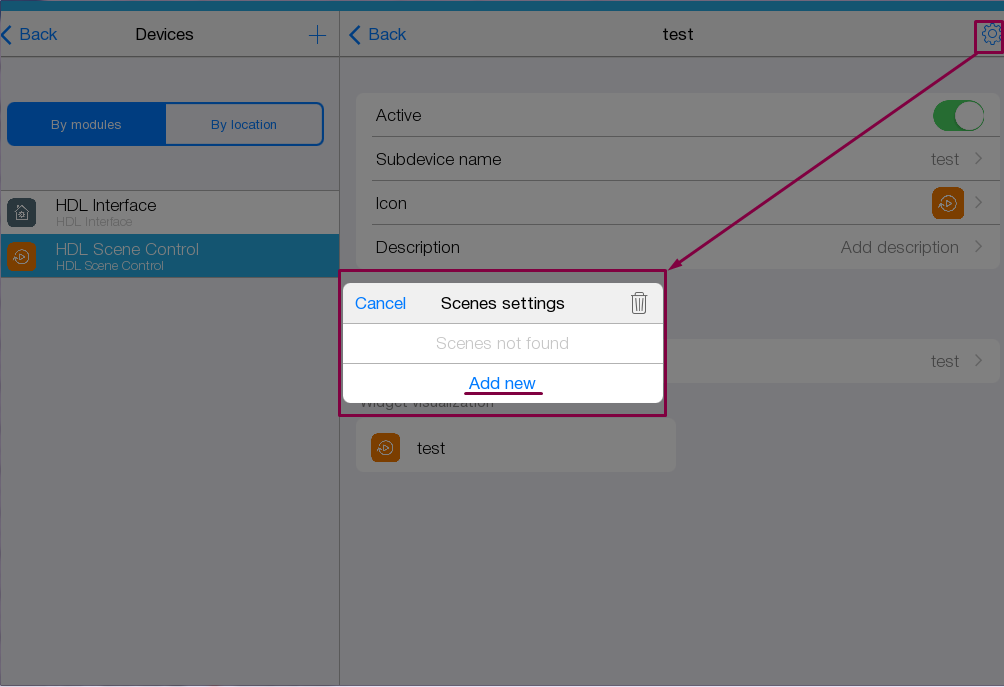

Зайдите в настройки виджета и добавьте новую сцену "Add new":
Введите необходимые параметры устройства и нажмите "Done".
| Параметр | Допустимые значения | Описание |
|---|---|---|
| Name | Любой текст | Имя устройства для идентификации. |
| Area | 1 - 255 | Номер зоны, для которой настроена сцена. |
| Scene | 0 - 255 | Номер сцены. |
Security
| Параметр | Допустимые значения | Описание |
|---|---|---|
| Name | Любой текст | Имя устройства для идентификации. |
| Subnet ID | 0 - 255 | Идентификатор подсети, в которой находится устройство. |
| Device ID | 0 - 255 | Идентификатор устройства HDL. |
| Refresh rate | Only on start 3sec 5sec 10sec 30sec | Частота обновления данных устройства. |
Sensor Input Temperature
| Параметр | Допустимые значения | Описание |
|---|---|---|
| Name | Любой текст | Имя устройства для идентификации. |
| Subnet ID | 0 - 255 | Идентификатор подсети, в которой находится устройство. |
| Device ID | 0 - 255 | Идентификатор устройства HDL. |
| Refresh rate | Only on start 3sec 5sec 10sec 30sec | Частота обновления данных устройства. |
Sensor Input 4Z
| Параметр | Допустимые значения | Описание |
|---|---|---|
| Name | Любой текст | Имя устройства для идентификации. |
| Subnet ID | 0 - 255 | Идентификатор подсети, в которой находится устройство. |
| Device ID | 0 - 255 | Идентификатор устройства HDL. |
| Refresh rate | Only on start 3sec 5sec 10sec 30sec | Частота обновления данных устройства. |
| Firmware ver | New, Old. | Версия прошивки оборудования. |
Sensor Input 24Z
| Параметр | Допустимые значения | Описание |
|---|---|---|
| Name | Любой текст | Имя устройства для идентификации. |
| Subnet ID | 0 - 255 | Идентификатор подсети, в которой находится устройство. |
| Device ID | 0 - 255 | Идентификатор устройства HDL. |
| Refresh rate | Only on start 3sec 5sec 10sec 30sec | Частота обновления данных устройства. |
| Firmware ver | New, Old. | Версия прошивки оборудования. |
Sensor in One
| Параметр | Допустимые значения | Описание |
|---|---|---|
| Name | Любой текст | Имя устройства для идентификации. |
| Subnet ID | 0 - 255 | Идентификатор подсети, в которой находится устройство. |
| Device ID | 0 - 255 | Идентификатор устройства HDL. |
| Sensor type | Air, Humidity | Тип сенсора: воздух, влажность. |
| HDL-MSOUT.4W | No, Yes. | Микроволновый датчик. |
| Refresh rate | Only on start 3sec 5sec 10sec 30sec | Частота обновления данных устройства. |
Sensor 8 in 1
| Параметр | Допустимые значения | Описание |
|---|---|---|
| Name | Любой текст | Имя устройства для идентификации. |
| Subnet ID | 0 - 255 | Идентификатор подсети, в которой находится устройство. |
| Device ID | 0 - 255 | Идентификатор устройства HDL. |
| Refresh rate | Only on start 3sec 5sec 10sec 30sec | Частота обновления данных устройства. |
| Temperature shift | No shift, for microwave sensor (-20) | Сдвиг температуры: без сдвига, микроволновый сенсор (-20). |
Sensor 12 in 1
| Параметр | Допустимые значения | Описание |
|---|---|---|
| Name | Любой текст | Имя устройства для идентификации. |
| Subnet ID | 0 - 255 | Идентификатор подсети, в которой находится устройство. |
| Device ID | 0 - 255 | Идентификатор устройства HDL. |
| Refresh rate | Only on start 3sec 5sec 10sec 30sec | Частота обновления данных устройства. |

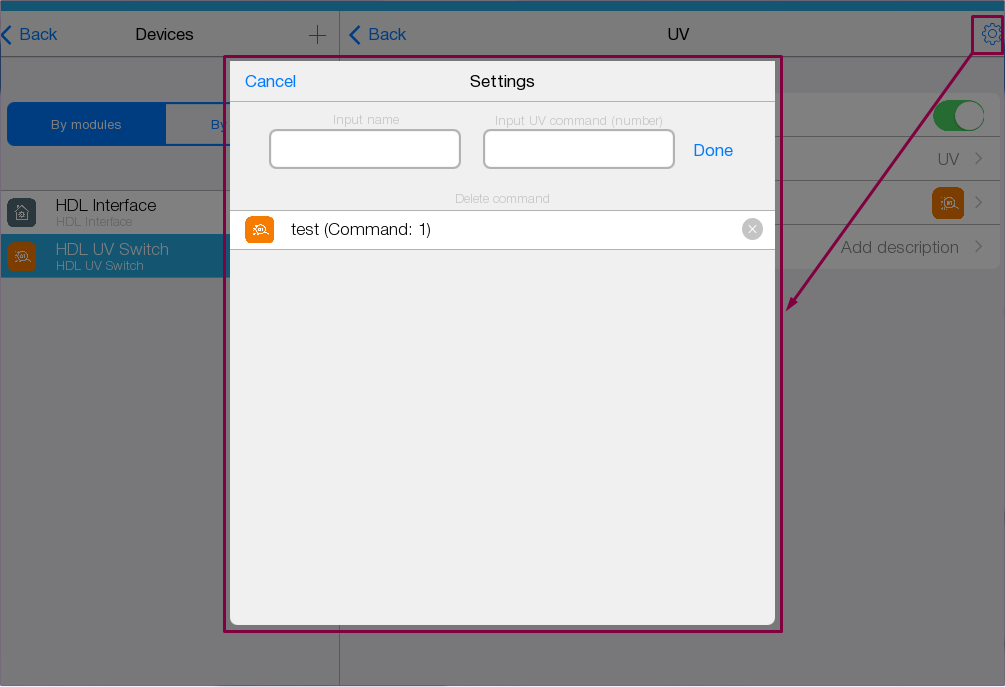

UV Switch
| Параметр | Допустимые значения | Описание |
|---|---|---|
| Subnet ID | 0 - 255 | Идентификатор подсети, в которой находится устройство. |
| Device ID | 0 - 255 | Идентификатор устройства HDL. |
Зайдите в настройки модуля и введите имя и номер универсального переключателя, нажмите "Done" для добавления виджета в проект.
Z-Audio
| Параметр | Допустимые значения | Описание |
|---|---|---|
| Name | Любой текст | Имя устройства для идентификации. |
| Subnet ID | 0 - 255 | Идентификатор подсети, в которой находится устройство. |
| Device ID | 0 - 255 | Идентификатор устройства HDL. |
| Refresh rate | Only on start 3sec 5sec 10sec 30sec | Частота обновления данных устройства. |
| Source command | For old model, For new model, For MZBOX-A50B | Выбор модели оборудования. |
