LH-Server
Технический паспорт, инструкция по хранению, монтажу и эксплуатации
документация обновлена 01.01.2024
Назначение и область применения
Устройство предназначено для установки в проектах автоматизации квартир, домов, зданий в децентрализованной сети Bus77 iRidi©.
Обеспечивает сбор, хранение, обработку и отправку данных, поступающих по сетевым и полевым интерфейсам.
Функционал зависит от прилагаемого прикладного программного обеспечения и лицензии.
Различия между LH-Server и LH-Hub
| Функционал | LH-Server | LH-Hub |
|---|---|---|
| Интеграция с IP-камерами, SIP-домофонией, Sonos (на стороне ПО Bus77 Lite) | да | да |
| Интеграция с Samsung TV (на стороне ПО Bus77 Lite) | да | нет |
| Удалённое управление и настройка (через облако iRidi) | до 25 одновременных подключений | до 25 одновременных подключений |
| Локальное управление и настройка | до 25 одновременных подключений | не более 7 одновременных подключений |
| Настройка правил | да | нет |
| Настройка режимов | да | нет |
| Астротаймер | да | да |
| Расписания | да | только на устройствах Bus77 |
| Журнал уведомлений, Push, email уведомления | да | да, без email |
| Голосовое управление | Яндекс Алиса, Сбер Салют | Яндекс Алиса |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Процессор | RK3399 Rockchip 2 × Cortex-A72 2000 МГц, 4 × Cortex-A53 |
| Оперативная память | 2 Gb, DDR4 |
| Энергонезависимая память | 16 Gb, eMMC Flash |
| Часы реального времени (RTC) | есть, батарейка литиевая CR1220 |
| Интерфейсы | Ethernet 100 Мбит/с USB Type-A (F) (USB 2.0) RS-485 (с гальванической развязкой) RS-232 (с гальванической развязкой) KNX TP1-256 CAN (Bus77) |
| Электропитание | 24 В постоянного тока |
| Потребляемая мощность | до 30 Вт |
| Рабочая температура, °С | от 0 до 50 |
| Размеры (Ш×В×Г), мм | 70×97×58 (4 DIN) |
| Монтаж | на DIN-рейку |
| Материал корпуса | поликарбонат |
| Вес, г | 200 |
| Цвет | белый |
| Операционная система | Linux |
Габариты

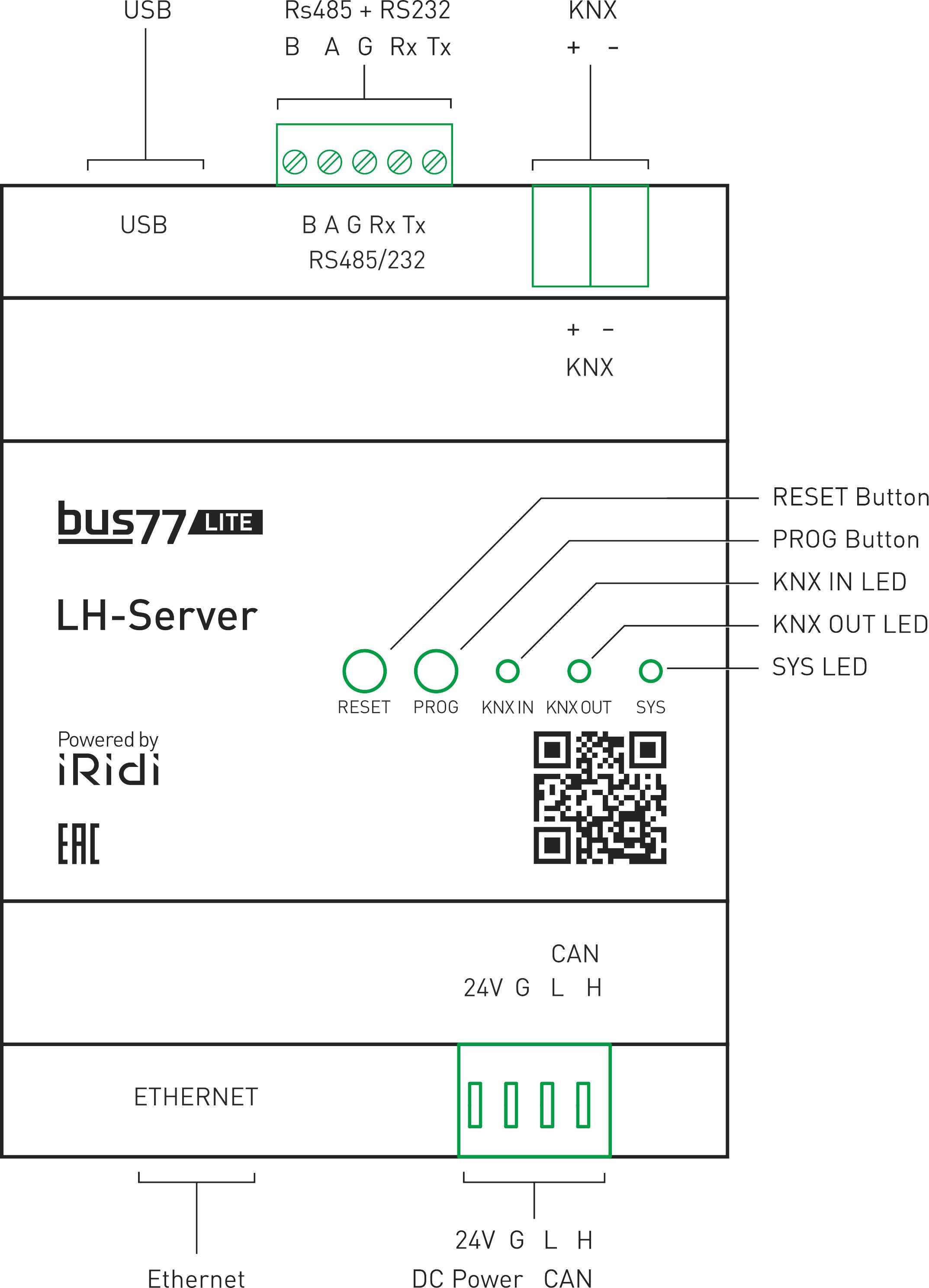

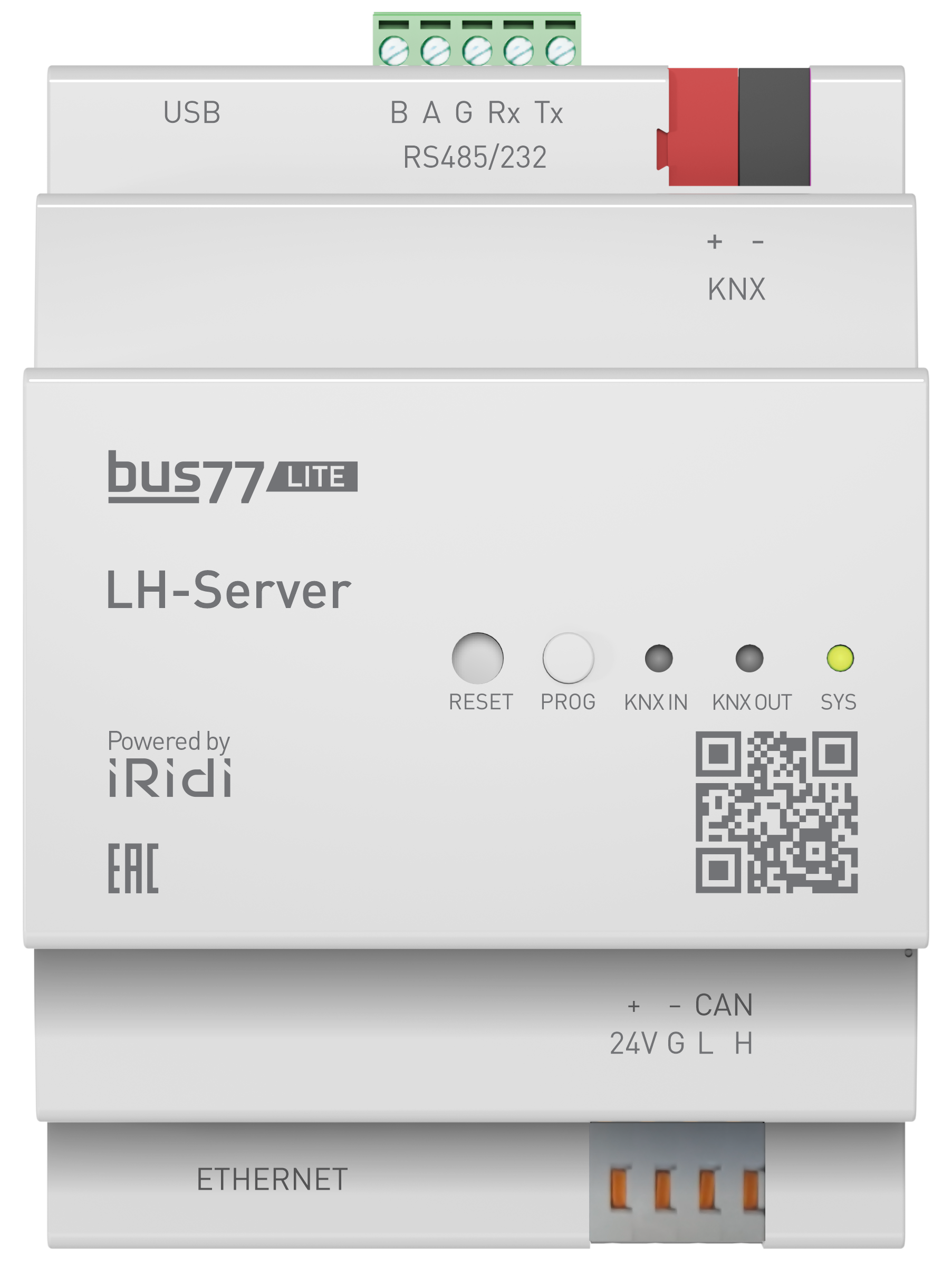

Клеммы и индикация
Верхние разъёмы (слева направо)
| Разъём | Назначение |
|---|---|
| USB | Недоступно для LH-Server, для использования этих разъёмов воспользуйтесь pro серией продукта. |
| RS232, RS485 | Недоступно для LH-Server, для использования этих разъёмов воспользуйтесь pro серией продукта. |
| KNX TP1-256 | Недоступно для LH-Server, для использования этих разъёмов воспользуйтесь pro серией продукта. |
Нижние разъёмы (слева направо)
| Разъём | Назначение |
|---|---|
| Ethernet | Разъём для подключения к компьютерной сети |
| CAN + питание | Последовательность пинов (слева направо): 24V GND CAN L CAN H |
Кнопки:
- RESET - удержание более 5 сек перезагружает устройство.
- PROG - удержание при запуске системы переводит в режим восстановления. Удержание в режиме восстановления приводит к сбросу сетевых настроек и удалению документов приложения Bus77 Lite Server.
Светодиоды:
- KNX IN - отображает входящие пакеты.
- KNX OUT - отображает исходящие пакеты.
- SYS - системный RGB светодиод, индицирующий режим работы сервера.
- Красный - система загружается или ожидает в загрузчике
- Синий - система в режиме восстановления
- Зеленый - система в рабочем режиме
Особенности
IP адрес устройства по умолчанию 192.168.77.77
MAC адреса устройства начинается с 42-77-66-хх-хх-хх
Подключение питания
- Подключите контроллер LH-Server к локальной сети с ПК и маршрутизатором Ethernet-кабелем в разъём LAN. Подайте питание 24 В. Подождите около 30 секунд после подачи питания, светодиод должен загореться зелёным цветом.
В маршрутизаторе должен быть активирован DHCP-сервер. При ошибке получения ip-адреса устанавливается статический адрес: 192.168.77.77.
Сброс на заводские настройки
Для сброса контроллера LH-Server на заводские настройки необходимо выполнить следующие действия.
-
На отключенном контроллере нажмите кнопку
Prog. -
Удерживая кнопку
Progнажатой, подсоедините питание к контроллеру. -
Продолжайте удерживать нажатой кнопку
Prog. -
Как только светодиод начнет мигать, изменяя свой цвет, отпустите кнопку
Prog. -
После этого контроллер сбросит сетевые настройки, а также активируется автоматическое получение адреса по DHCP.
- После сброса настроек будут удалены все документы приложения Bus77 Lite Server.
Настройка LH-Server
Настроить LH-Server и логику работы с ним можно в приложении Bus77 Lite. Подробную инструкцию по настройке и работе с оборудованием можно найти по ссылке: Приложения Bus77 Home и Bus77 Lite.
