Hardware ⇒ LH-CAN-Modbus

Преобразователь протоколов, CAN-Modbus

документация обновлена 01.01.2024

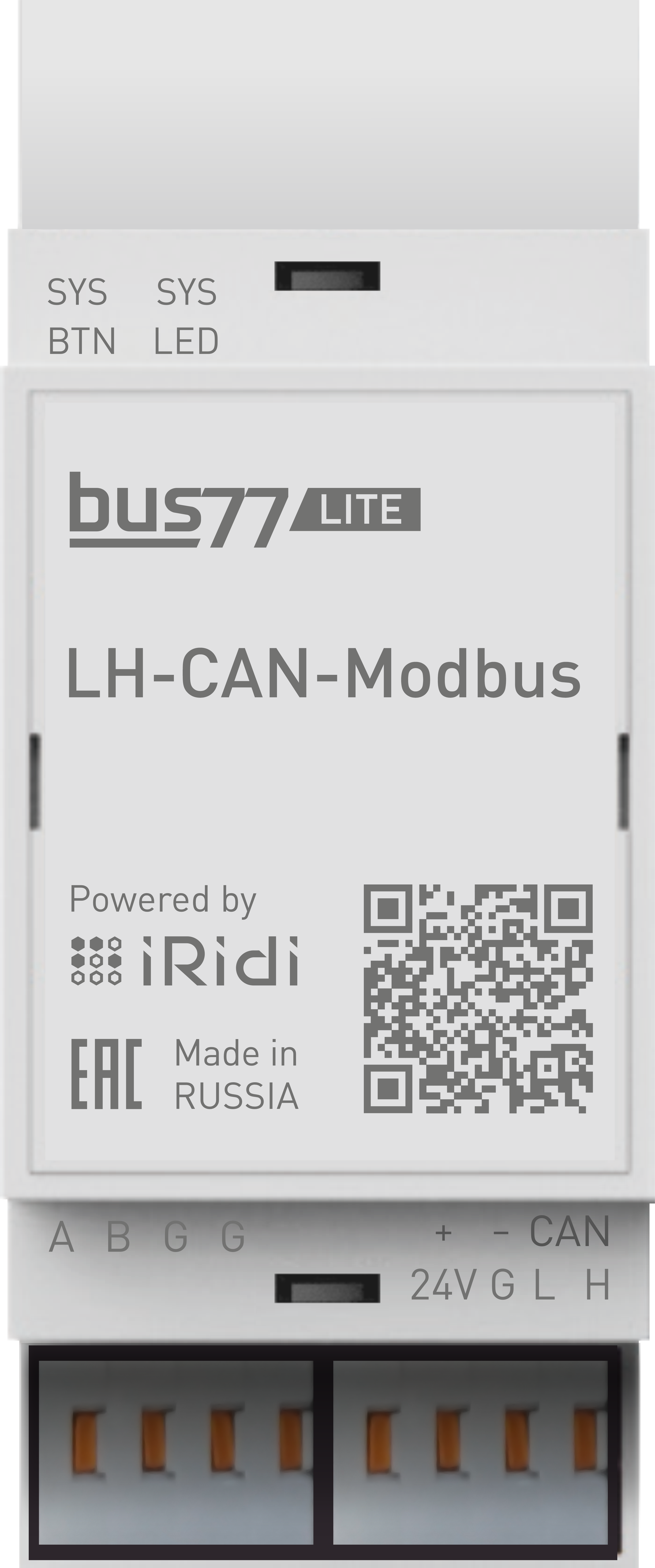

Описание​

Устройство предназначено для установки в проектах автоматизации квартир, домов, зданий в децентрализованной сети bus77 iRidi© Модуль содержит один разъем последовательного интерфейса связи RS-485 для управления сторонним оборудованием по протоколу Modbus RTU

Применение​

Предназначен для управления сторонним оборудованием по протоколу Modbus RTU в проектах автоматизации квартир, домов, зданий в децентрализованной сети bus77 iRidi©. Функционал определяется прикладным программным обеспечением (прошивкой) устройства.

Технические характеристики​

Прошивки и схемы подключения​

Прошивка для управления кондиционерами Hisense​

Назначение прошивки:

Прошивка предназначена для управления кондиционерами производства Hisense через адаптера преобразования сигнала B544(E)

Поддерживаемый функционал:

• Включить или выключить кондиционер
• Установить целевую температуру
• Выбрать режим работы
• Управлять скоростью воздушного потока
• Активировать горизонтальное и вертикальное качание ламелей

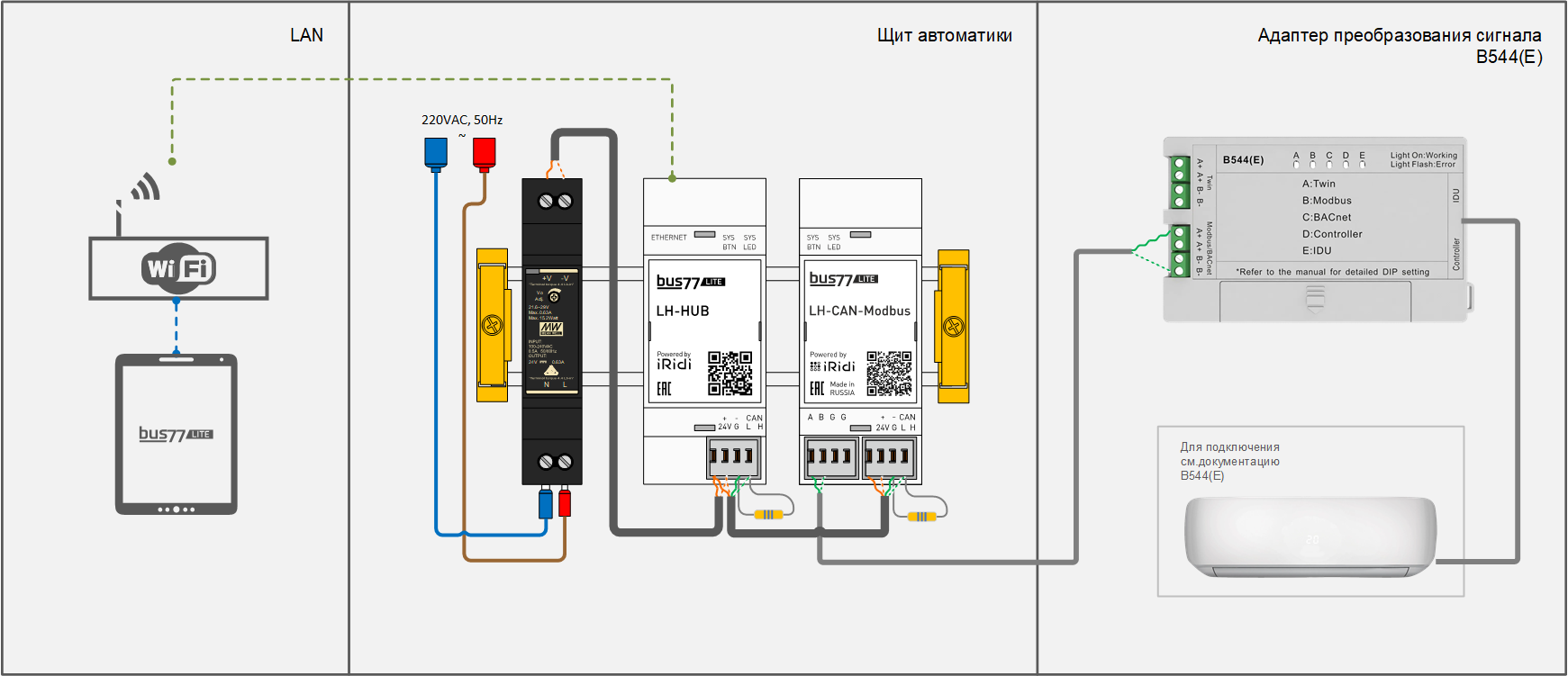

Схема подключения:

Подключение клемм A B устройства LH-CAN-Modbus производить к соответствующим клеммам A+ B+ Modbus/BACnet блока B544(E), в соответствии с официальной документацией.

Прошивка для вентиляции Minibox с автоматикой Zentec​

Назначение прошивки: Прошивка предназначена для интеграции управления вентиляционными установками производителя Minibox с автоматикой Zentec (контроллеры М100 для управления системами Minibox серии Е) по протоколу Modbus RTU.

Поддерживаемый функционал:

• Включить/выключить вентиляционную установку,
• Задать температуру подогрева приточного воздуха,
• Задать скорость вентиляции,
• Увидеть наличие ошибки вентиляционной установки,
• Выбрать режимы работы вентиляционной установки.

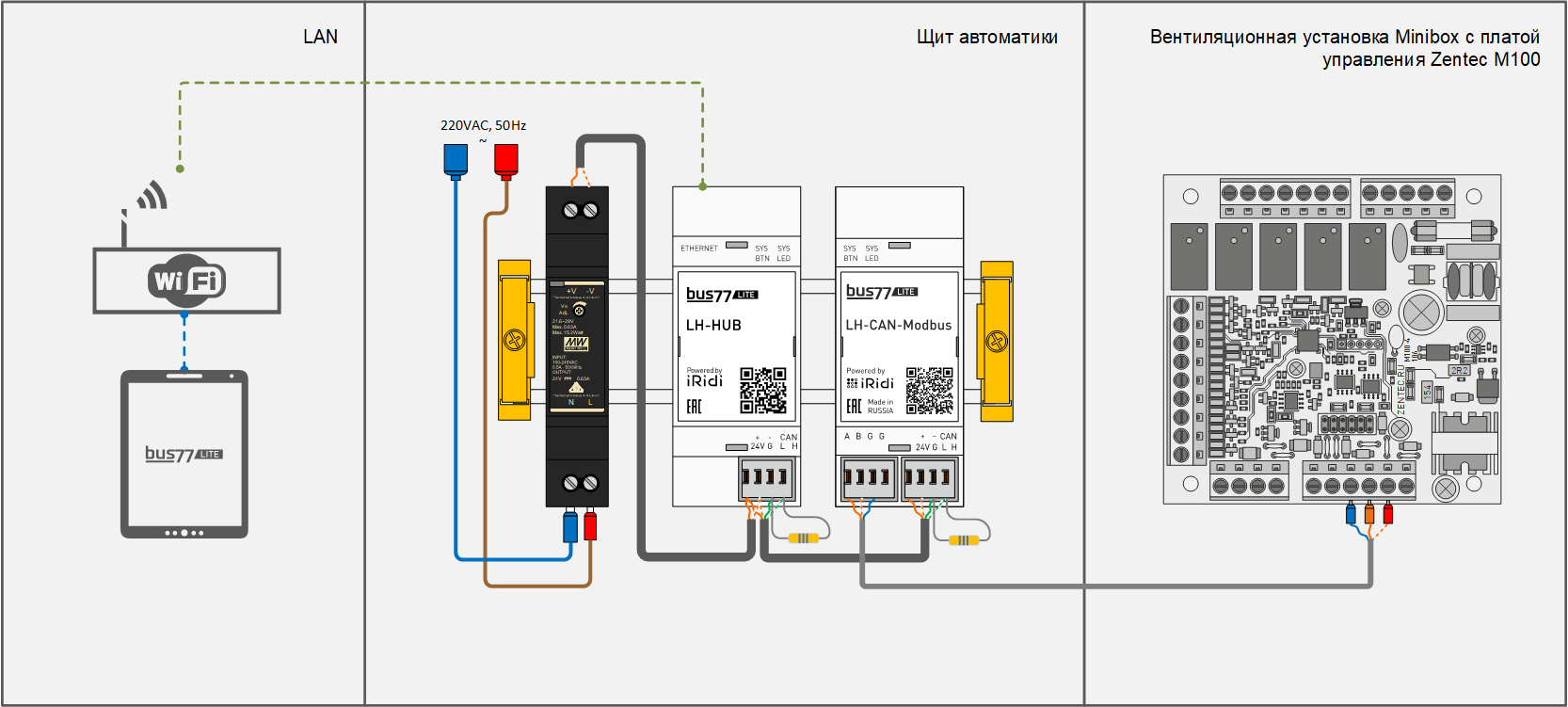

Схема подключения:

Подключение клемм A B GND устройства LH-CAN-Modbus производить к соответствующим клеммам COM0 блока XS3 платы Zentec M100 (контакты 03 - GND, контакт 04 - RA0, контакт 05 - RВ0), в соответствии с заводской документацией Zentec M100.

Подробнее о настройке и добавлении устройств, а также функционале прошивки указано в документации на приложение Bus77 Home.

Прошивка для вентиляции Royal Clima​

Назначение прошивки:

Прошивка предназначена для интеграции управления вентиляционными установками производителя Royal Clima по протоколу Modbus RTU.

Поддерживаемый модельный ряд SOFFIO Primo, модели:

• RCS-250-P
• RCS-350-P
• RCS-500-P
• RCS-650-P
• RCS-1200-P
• RCS-1600-P

Поддерживаемый функционал:

• Включение/выключение вентиляционной установки,
• Управление скоростью вращения приточного вентилятора,
• Управление скоростью вращения вытяжного вентилятора,
• Управление скоростью приточного и вытяжного вентиляторов, используя кнопки с предустановленной пользовательской конфигурацией,
• Отображение температуры приточного и вытяжного воздуха,
• Отображение ошибок вентиляционной установки,
• Отображение срока службы фильтра.

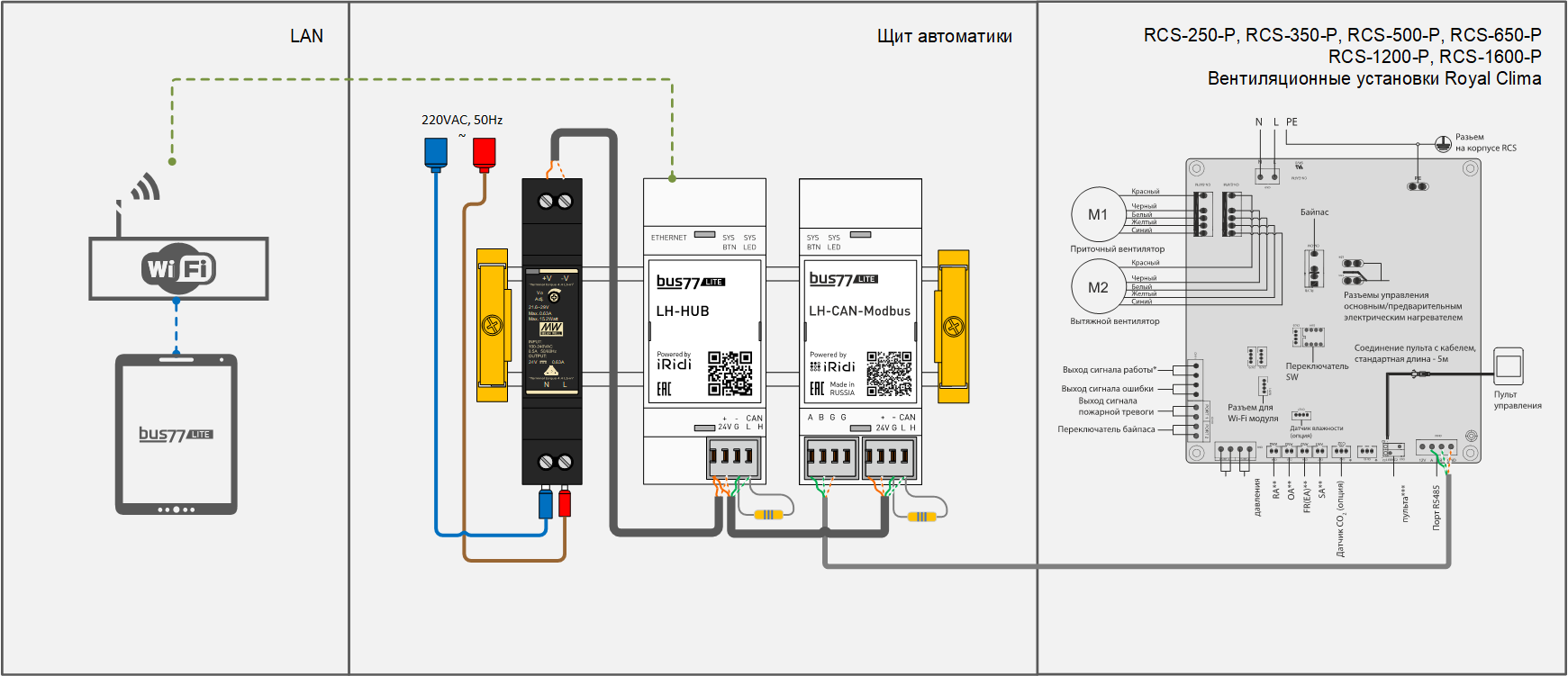

Схема подключения:

Подключение клемм A B GND устройства LH-CAN-Modbus производить к соответствующим клеммам RS485 блока CN12 платы управления вентиляционной установкой , в соответствии с заводской документацией SOFFIO Primo.

Подробнее о настройке и добавлении устройств, а также функционале прошивки указано в документации на приложение Bus77 Home.

Прошивка для управления кондиционерами через шлюз ONOKOM​

Ссылка на официальный сайт производителя ONOKOM

Назначение прошивки:

управление различными кондиционерами (до 5 устройств)

Поддерживаются текущие шлюзы ONOKOM:

Поддерживается ли конкретная модель Вашего кондиционера можно уточнить на официальном сайте производителя ONOKOM

Поддерживаемый функционал:

• Включить или выключить кондиционер
• Установить целевую температуру
• Выбрать режим работы
• Управлять скоростью воздушного потока
• Активировать горизонтальное и вертикальное качание ламелей

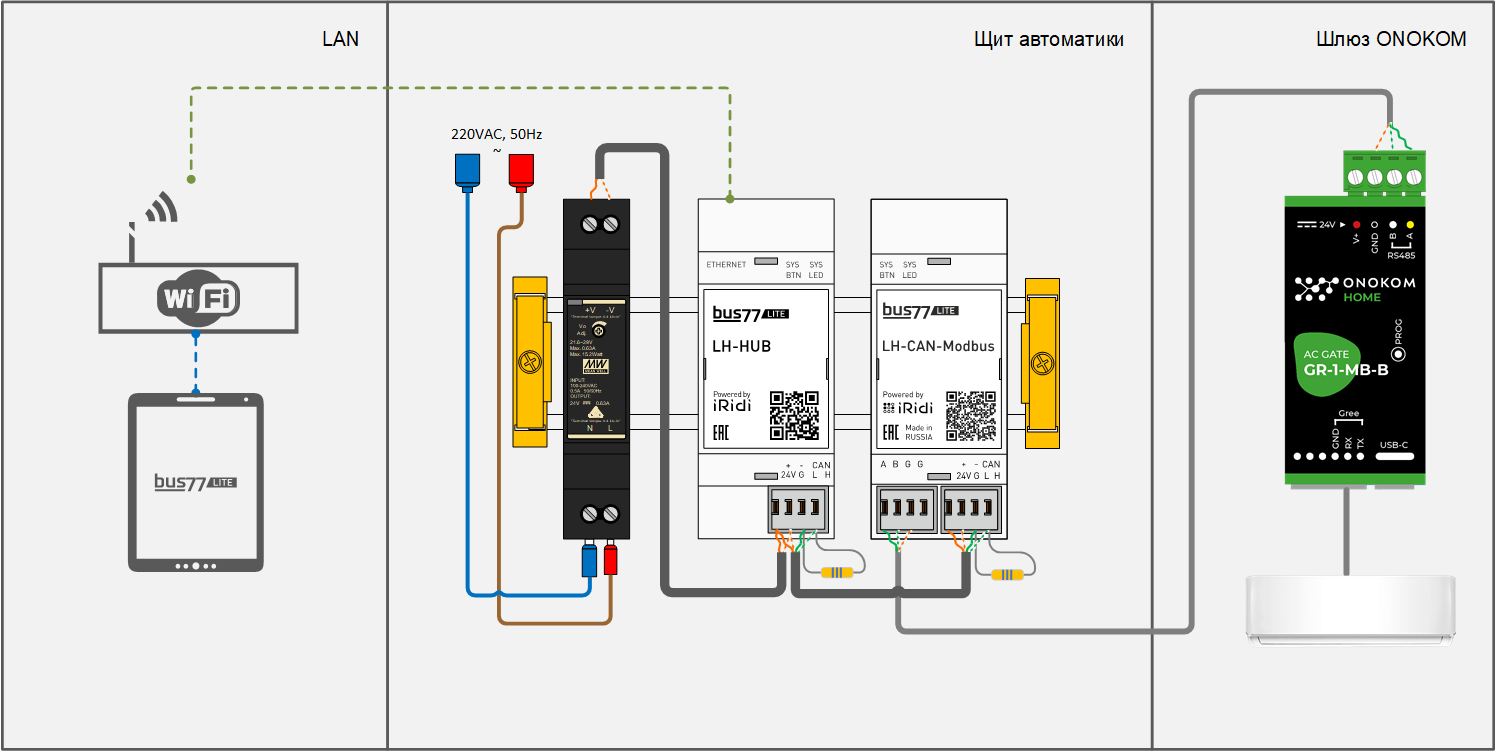

Схема подключения:

Подключение кондиционера к шлюзу ONOKOM производит в соответствии со схемами и рекомендациями производителя шлюза ONOKOM!

Прошивка для вентиляции VAKIO​

Назначение прошивки:

Прошивка предназначена для интеграции управления вентиляционными установками производителя VAKIO по протоколу Modbus RTU.

Поддерживаемая модель:

VAKIO CITY AIR 250

Поддерживаемый функционал:

• Включение/выключение вентиляционной установки,
• Выбор режима работы вентустановки,
• Регулировка скорости вращения приточного вентилятора в Ручном режиме,
• Настройка температуры приточного воздуха,
• Интеллектуальное поддержание уровня CO2 в режиме Авто,
• Отображение ошибок вентиляционной установки.

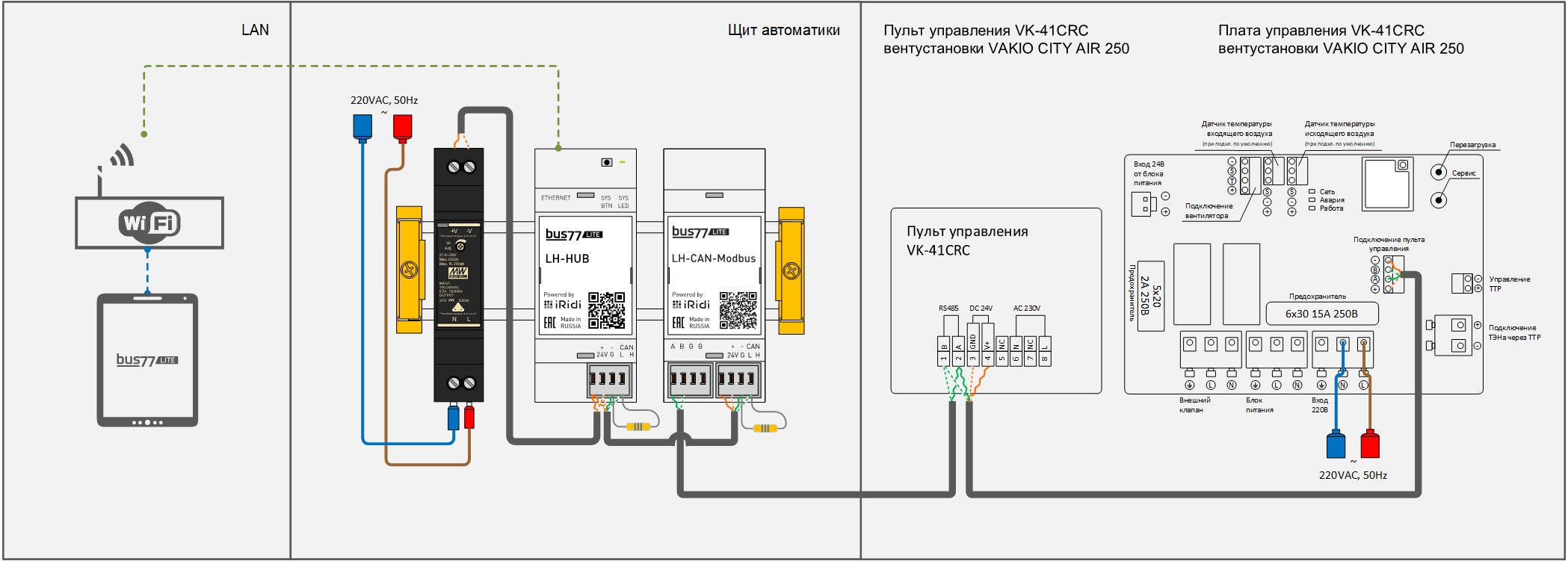

Схема подключения:

Подключение клемм A B устройства I-CAN-Modbus производить к соответствующим клеммам A B пульта управления вентиляционной установкой , в соответствии с заводской документацией VAKIO.

Подробнее о настройке и добавлении устройств, а также функционале прошивки указано в документации на приложение Bus77 Home.

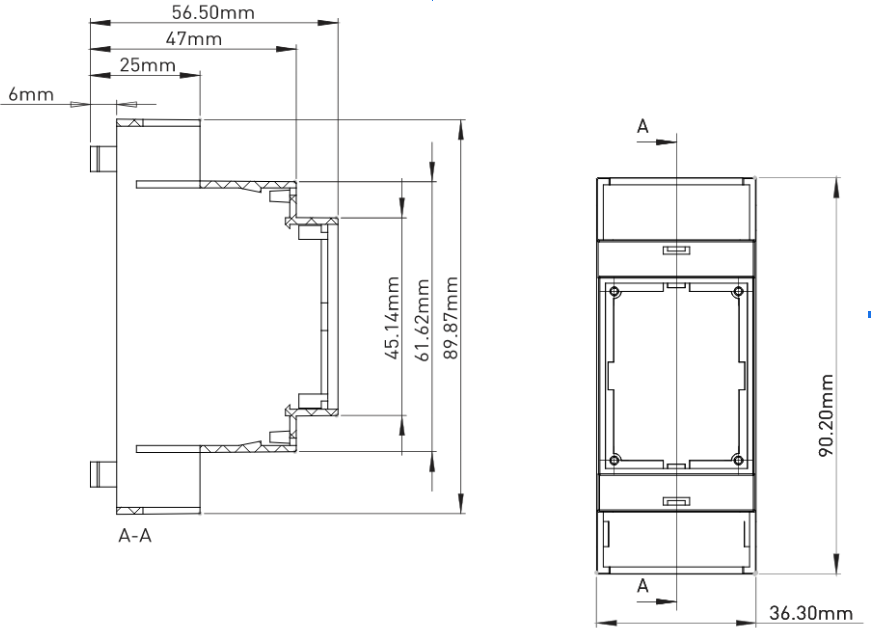

Размеры​

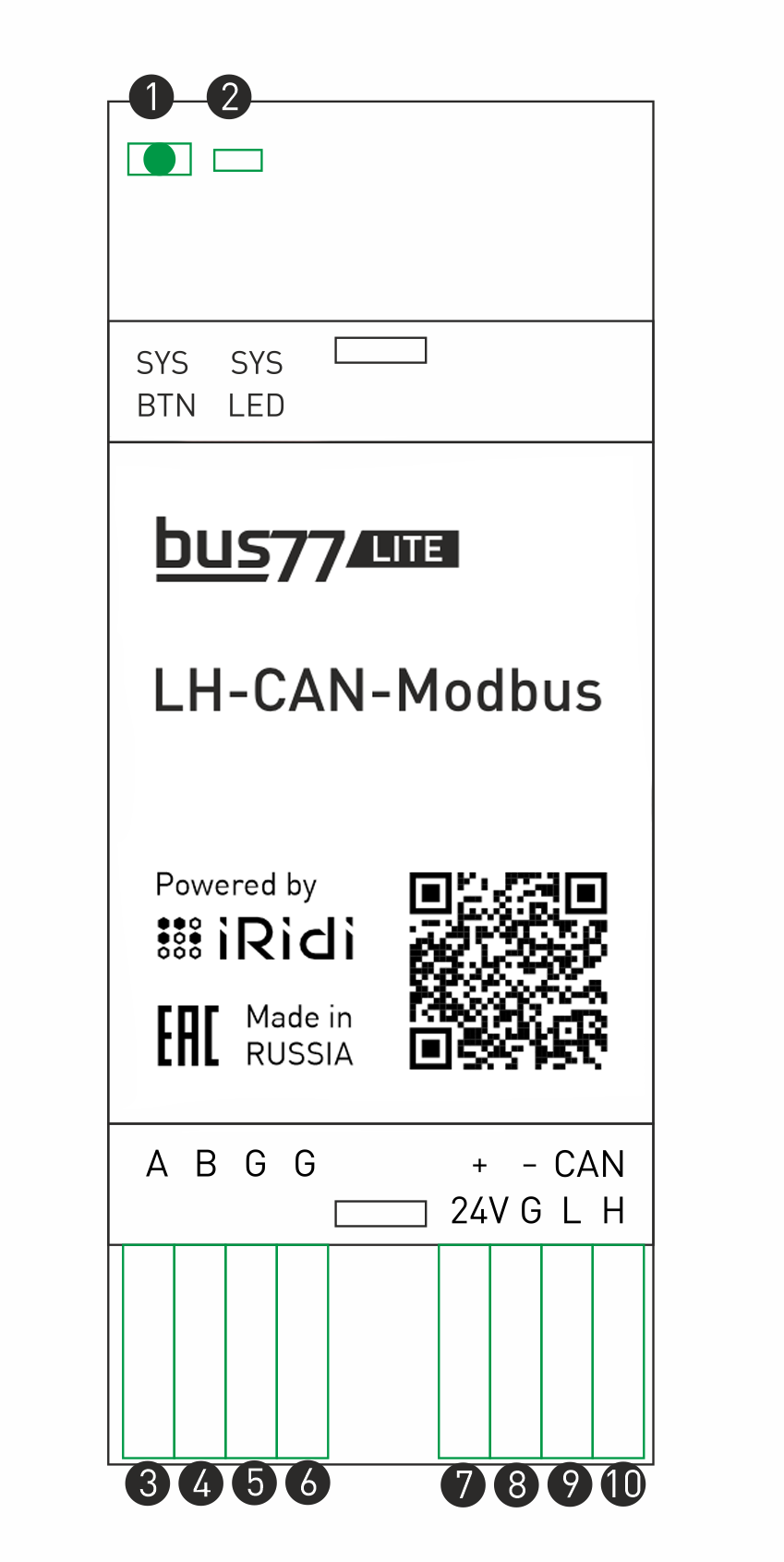

Клеммы и индикация​

Системная индикация

• (1) Системная кнопка
• (2) Системный светодиод

Последовательный интерфейс RS-485:

• (3) A
• (4) B
• (5) G - Ground
• (6) G - Ground

Питание и шина

• (7) +24В - плюс питания шины (24 В)
• (8) G - минус питания шины (24 В)
• (9) CAN L
• (10) CAN H

Особенности​

• Прошивки под разное стороннее оборудование
• Для подключения к шине нужно использовать клеммы CAN L и H
• Для подключения питания (24 В) к устройству нужно использовать клеммы 24V и G

Подключение и монтаж​

• Для подключения прибора к шине CAN и к блоку питания рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.
• Монтаж осуществляется на DIN рейку шириной 35мм.
• Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.
• Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Средний срок службы изделия - не менее 5 лет.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 24 месяца (2 года) со дня продажи. При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьими лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность​

Возможные неисправности​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.

Безопасность​

Список изменений в прошивках​

Профиль 2: Minibox (Zentec)​

Профиль 4: Royal Clima​

Профиль 5: Hisense​

Профиль 7: ONOKOM​

Профиль 8: VAKIO​
