Hardware Lite ⇒ LH-Hub

Интерфейсный хаб CAN-Ethernet

Описание​

LH-Hub — это интерфейс доступа к физической линии Bus77 Lite из IP-сети, предназначенный для решения задач локального и удаленного управления оборудованием.

Реестр российской продукции​

Оборудование включено в реестры:

• Реестр радиоэлектронной продукции продукции Минпромторг: Каталог продукции ГИСП

Особенности устройства:

• является устройством верхнего уровня адресации Bus77 Lite: образует "линию" с уникальным адресом вида X:Y, где "X" - уникальный адрес интерфейса LH-Hub, к которому подключены устройства, "Y" - уникальный адрес устройства
• обеспечивает локальное подключение к оборудованию Bus77 Lite в случае отсутствия подключения к интернету.
• обеспечивает удаленное подключение к оборудованию Bus77 Lite при наличии подключения к интернету.
• управление и настройка производится только через приложение Bus77 Lite.
• не хранит централизованную логику: сценарии, расписания и логика взаимодействия хранятся и выполняются непосредственно на устройствах Bus77 Lite.
• выступает сервером времени: синхронизирует дату и время на устройствах Bus77 Lite.
• поддерживает голосовое управление при помощи ассистента Яндекс Алиса
• для работы требуется лицензия, которая входит в комплект с устройством.
• в разработке: журнал уведомлений и отправка Push-уведомлений пользователю
• в разработке: Астротаймер

Применение​

Устройство предназначено для установки в проектах автоматизации квартир, домов, зданий в децентрализованной сети Bus77 iRidi©.

Различия между LH-Hub и LH-Server​

Технические характеристики​

Интерфейсы​

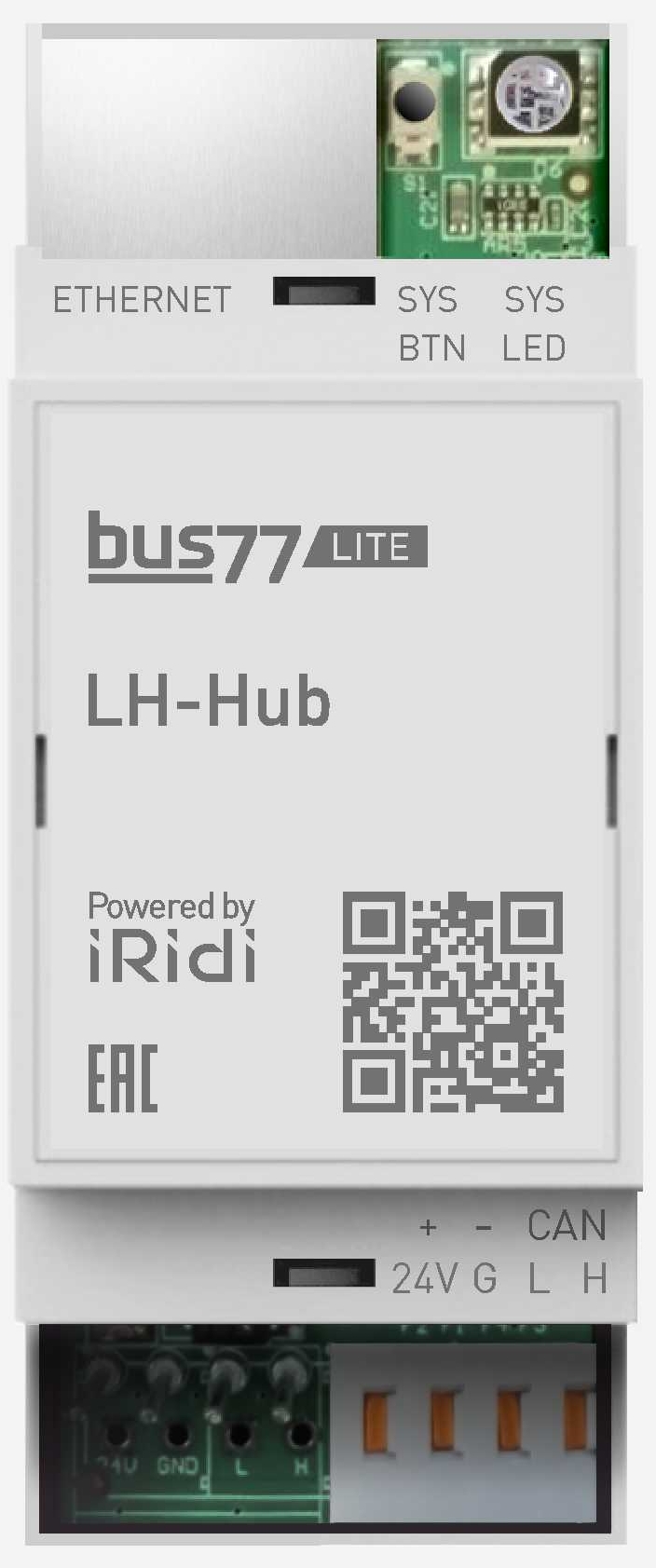

• Разъем CAN, правый нижний угол устройства, под колодку Wago 252 на 4 контакта - для подключения питания устройства 24 вольта постоянного тока и шины iRidi Bus77©, в соответствии с маркировкой на корпусе.

• Разъем ETHERNET, левый верхний угол устройства, под патч-корд RJ-45 - для подключения сетевого кабеля 100 Мбит, который другим концом включается в сетевой коммутатор, роутер (не в ПК).

• Разъем CAN2, левый нижний угол устройства, под колодку Wago 252 на 4 контакта - зарезервирован и не используется в текущей версии программного обеспечения.

Системная кнопка и ее функции​

Системная кнопка на корпусе устройства подписана SYS BTN .

По однократному нажатию системной кнопки во время получения IP-адреса от DHCP сервера переходит в режим получение конкретного статического адреса. Необходимо для настройки всей линии или сервера в частности напрямую через ПК (физическое подключение через крос-патчкорд).

При помощи системной кнопкой можно сбросить настройки устройства на настройки по умолчанию или восстановить прошивку.

Алгоритм действий:

1. Зажать кнопку, подать питание на устройство. RGB индикатор начнет мигать зеленым цветом с частотой 1 герц (мы находимся в первой фазе, которая продлится до 9 секунд)

2. Если в промежутке времени первой фазы (от 1 до 9 секунд) после подачи питания отпустить кнопку, то начнется процесс сброса на заводские настройки. RGB светодиод начнет мигать красным цветом с частотой 10 герц в течение 1-2 секунд, после чего устройство перезагрузится со сброшенными настройками. Необходимо заново произвести процедуру настройки устройства.

3. Если кнопку не отпускать более 10 секунд с момента подачи питания, то RGB светодиод перейдет в состояние постоянного зеленого цвета без мигания. Это означает, что устройство перешло во вторую фазу (от 10 до 19 секунд). Если отпустить в этот момент кнопку - светодиод начнет постоянно гореть синим цветом течении примерно 15-20 секунд. Это означает, что происходит восстановление прошивки из резервной памяти. Данная процедура производится в целях откатить текущую прошивку на более раннюю стабильную версию. Режим получения IP-адреса сохранится.

4. Если кнопка будет зажата более 20 секунд - произойдет штатный запуск прошивки.

Системный светодиод и индикация​

Системный светодиод (RGB светодиод) подписан на корпусе, как SYS LED. Предназначен для отображения обратной связи от устройства. С его помощью можно определить режим работы устройства и считать системные ошибки, если они есть:

• Во время включения устройство мигает 1 раз зелёным цветом, после появляется синяя индикация до момента получения IP-адреса от DHCP сервера.
• Получение IP-адреса от DHCP сервера - каждые 2 секунды наборный светодиод загорается на 50 миллисекунд.
• Нормальный режим работы - светодиод мигает зеленым цветом раз в 3 секунды.
• Фаза сброса настроек - светодиод мигает зеленым цветом раз 1 секунду.
• Фаза восстановления прошивки - светодиод постоянно светится зеленым.
• Два длинный, пять коротких, красная индикация светодиода - Переход устройства в режим получения статического IP-адреса.
• Индикация ошибок представляет собой код из сочетания длинных и коротких миганий светодиода:
• Один длинный, один короткий - Критическая ошибка/аппаратная неисправность (чтение памяти, инициализация трансивера).
• Один длинный, два коротких - Обрыв или КЗ шины CAN Bus77. * Один длинный, два коротких - Не подключен провод Ethernet.
• Два длинных, четыре коротких - Перегрев устройства.

Сетевой интерфейс​

• Ethernet 100 Мбит
• IP-адрес устройства по умолчанию: DHCP
  • В случае отсутствия DHCP: 192.168.77.77
• UDP порт устройства по умолчанию: 65534
• MAC адрес устройства: 42-77-66-XX-XX-XX

Особенности сетевого подключения​

Для удобства пользователя добавлены следующие сетевые свойства и функции:

• Устройство ждёт получение IP-адреса от DHCP сервера неограниченное время.
• После полной перезагрузки устройства (зажатие наборной кнопки 10-20 секунд), запускается процесс получения IP-адреса от DHCP сервера (с соответствующей индикацией).
• При физическом отключении устройства (отключение кабеля питания) и подключении обратно сервер запускает процесс получения IP-адреса от DHCP сервера.

Подключение и монтаж​

Для подключения питания устройства и шины Bus77© использовать кабель - витая пара UTP, FTP от CAT5 и выше:

• Использование только медных жил
• Диаметр жилы от 0,51мм (AWG24)
• Сопротивление кабеля не должно превышать 9,4 Ом на 100 метров
• Стандартный провод типа витая пара содержит 8 жил. Рекомендуется использовать 2 жилы на питание, 2 жилы на шину, 4 для резерва
• Разъем Wago 252 самозажимной.
• Монтаж устройства осуществлять на стандартную DIN-рейку шириной 35мм.
• Монтаж и техническое обслуживание устройства должно проводиться только подготовленными специалистами с соблюдением мер безопасности.
• Все работы по подключению и коммутации устройства должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Средний срок службы изделия - не менее 5 лет.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 24 месяца (2 года) со дня продажи.

При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьим лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность​

Возможные неисправности​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.

Безопасность​

Лицензионные соглашения​

Программное обеспечение установлено на устройстве его изготовителем и поставляется вместе с ним в комплекте.

Программное обеспечение отдельно не продается .

По всем вопросам обращаться в службу технической поддержки: e-mail: support@iridi.com, тел. +7 (499) 322-73-29 (доб.1)

LH-Hub

Дата публикации: 05.08.2024
