Шлюз LH-CAN-DALI-L1

документация обновлена 01.01.2024

Описание​

Устройство предназначено для установки в проектах автоматизации квартир, домов, зданий в децентрализованной сети Bus77 iRidi©. Устройство обеспечивает передачу сигнала между сегментом системы управления освещением DALI (Digital Addressable Interface, совместимость со стандартами: IEC 62386-101, IEC 62386-102) и управляющими устройствами Bus77 (датчиками, кнопками):

• встроенный блок питания шины DALI;
• набортная кнопка для проверки подключения устройств DALI после монтажа (броадкаст);
• подключение и настройка до 64 осветительных устройств DALI и DALI-2 (драйверы, балласты), включая устройства DT8 (Tunable White);
• поддержка 127 сценариев Bus77;
• адресное и групповое управление с устройств Bus77;
• статусы о неисправности устройства DALI, неисправности лампы, восстановления питания шины;

Применение​

Устройство подключается к шине Bus77 и к шине DALI. Через инструмент конфигурирования сканируется шина DALI. Найденные на шине исполнительные устройства DALI настраиваются, объединяются в группы, а затем связываются с управляющими устройствами Bus77 (кнопками и датчиками движения). При необходимости, через инструмент конфигурирования также создается графический интерфейс (GUI) для управления устройствами DALI с мобильных устройств.

Технические характеристики​

Габариты​

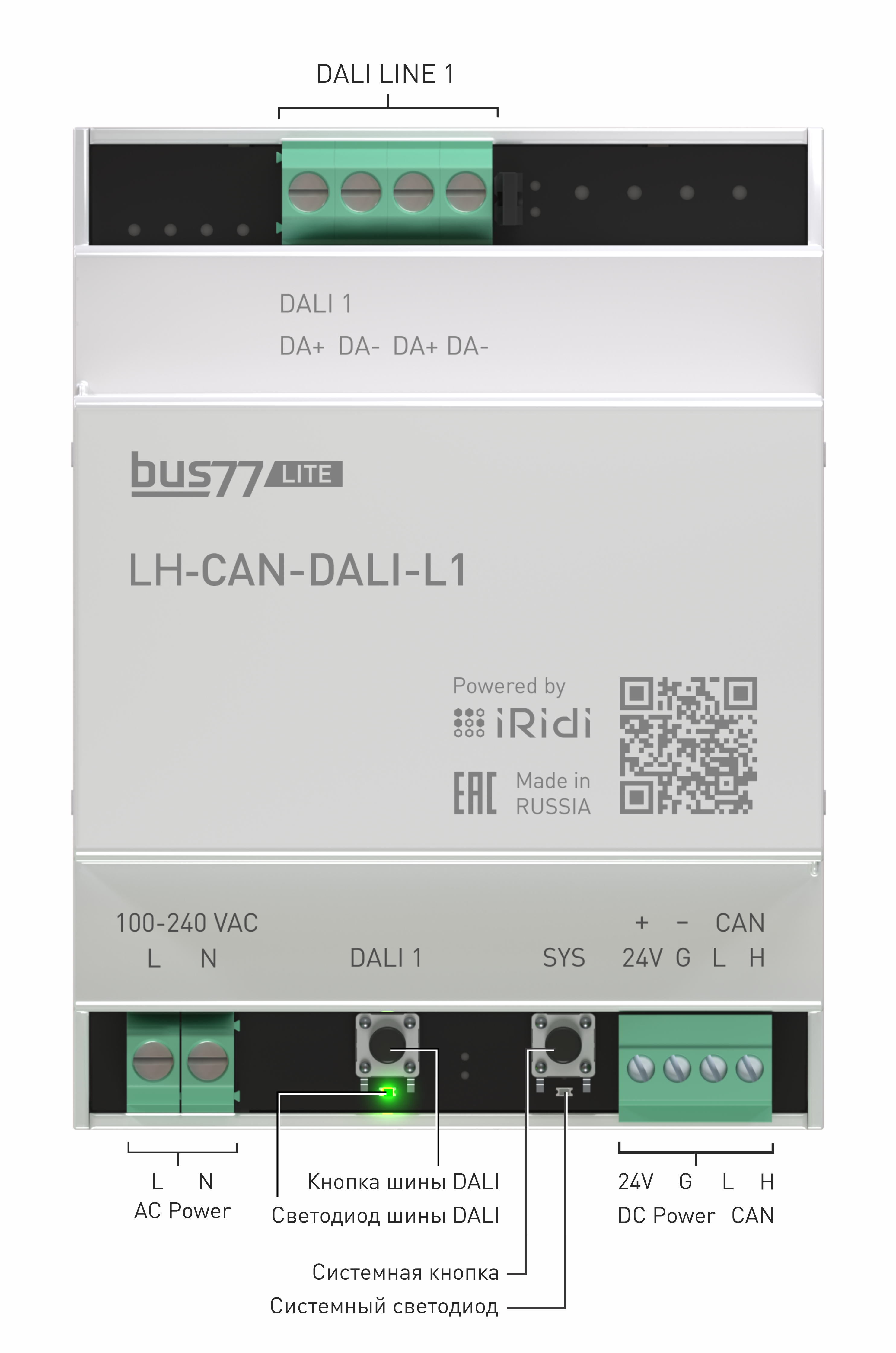

Клеммы и индикация​

Кнопка шины DALI:

BTN — кнопка для брокадкаст-управления светильниками на шине DALI. Удержание кнопки более 3 сек. — включение всех светильников, повторное удержание — выключение.

::: note После включения или выключения устройств на шине через кнопку у I-CAN-DALI, в приложение (iRidi Studio, Bus77 Home, Bus77 Lite), не придет обратная связь об их текущем состоянии. Состояние устройств в приложении станет актуальным после следующего управления ими через визуализацию, серверную логику или физическое управление кнопками. :::

Светодиод шины DALI:

• не горит — нет питания на шине DALI;
• горит — есть питание на шине DALI;
• горит и мигает — происходит опрос или управление устройствами DALI;
• быстро мигает (5 Гц, ) — произошло короткое замыкание или ошибка на шине DALI.

Системный светодиод:

• LED — системный светодиод, индицирующий режим работы:
• короткое мигание раз в 1 сек — режим загрузчика
• короткое мигание раз в 3 сек — штатный режим
• чередование коротких и длинных миганий — код ошибки.

Системная кнопка:

• BTN — системное обслуживание устройства.

Подключение и монтаж​

Для подключения питания и шины CAN использовать кабель — витая пара UTP, FTP от CAT5 и выше:

• ТОЛЬКО медные жилы;
• ДИАМЕТР (НЕ сечение) жилы от 0,51мм (AWG 24);
• омическое сопротивления должно быть не более 9,4 Ом на 100 метров;
• 2 жилы на шину, 2 жилы на питание, 4 жилы резерв;
• разъем самозажимной.

Для подключения линии DALI использовать 2-х жильный кабель, в соответствии со стандартом DALI:

• при протяженности линии до 100 метров — минимальная площадь сечения 0,5 мм2;
• при протяженности линии от 100 до 150 метров —минимальный диаметр 0,75 мм2;
• при протяженности линии от 150 до 300 метров — минимальная площадь сечения 1,5 мм2. Для подключения питания линии DALI использовать медный витой двухжильный провод сечением 1,5 мм2, рекомендованное напряжение — 220 вольт.

Монтаж устройства осуществляется на DIN рейку шириной 35мм.

Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности. Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Средний срок службы изделия - не менее 5 лет.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 60 месяцев(5 лет) со дня продажи. При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьими лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность​

Возможные неисправности​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания. Изделие не представляет опасности для жизни и здоровья человека, состояния окружающей среды. Изделие не содержит цветных и драгоценных металлов.

Тестовые устройства DALI​

Управление через шлюз тестировалось командой iRidi или сторонними интеграторами со следующими драйверами и балластами DALI:

• Arlight ARJ-SP-60-LINEAR-PFC-DALI2-ADJ 60W
• Arlight ARJ-SP-90-LINEAR-PFC-DALI2-ADJ 90W
• Arlight ARJ-SP-120-LINEAR-PFC-DALI2-ADJ 120W
• Arlight INTELLIGENT Диммер DALI-104-1.5kHz-PD-DIN
• Arlight INTELLIGENT Диммер DALI-104-RGBW-DT8-SUF
• OSRAM Диммер HTi DALI 315/230-240V DIM
• Artemide NL19096 Драйвер - 288 Вт - 24 В постоянного тока - DALI/Push/1-10/0-10
• DA4-M DALI LED Dimmer
• MIBOXER DALI 5 in 1 LED Controller (DT8)
• PHILIPS XITANIUM 75W LED (TW)
• Helvar LED Driver LL1x80-CR-DA
• OSRAM QUICKTRONIC INTELLIGENT QTi DALI 1x21/39 DIM
• OSRAM HALOTRONIC HTi DALI 105/230-240 DIM

Проверка подключения устройств DALI​

После подключения всех устройств DALI и питания вы можете послать броадкаст команду на включение и выключение всех подключенных устройств DALI с самого устройства, не открывая инструменты настройки. Для этого и удерживайте кнопку шины DALI более 3 секунд:

• при первом нажатии все устройства DALI, подключенные к интерфейсу DALI, включатся, даже если им не выдан короткий адрес;
• при повторном нажатии устройства DALI выключатся.

Проектирование​

На 1 линии Bus77 мы рекомендуем использовать не более 2 шлюзов CAN-DALI, которые управляют 128 светильниками. Соответственно, если вам необходимо управлять большим количеством светильников, то используйте связку 1 LH-Hub + 2 шлюза CAN-DALI, которые к нему подключены и объединяйте управление этими IP-CAN по IP на сервере или панели.

Настройка​

В зависимости от того, какой сервер или приложение визуализации вы используете, интерфейс для настройки будет отличаться. Также прошивка устройства включает в себя несколько подустройств системы, каждый из которых настраивается отдельно (их список смотрите в описании профиля прошивки).

1. Сервер Bus77 Home/приложение визуализации Bus77 Home и Lite:

• настройка устройства и визуализации в Bus77 Home и Lite.

Список изменений в прошивках​

Профиль 1​
