iRidium для LG TV
Набор инструментов для создания интерфейсов управления телевизорами LG.
документация обновлена 01.01.2024
Пример:''' LG TV
iRidium для LG - позволяет создать интерфейс управления телевизорами LG. Интерфейс представляет собой набор кнопок и слайдеров, выполняющие функции пульта.
Драйвер LG TV - объединяет в себе полный набор команд, которые не требуют дополнительной настройки, и не имеет каналов обратной связи.
Драйвер работает со всеми телевизорами LG у которых есть поддержка функции WebOS.
Протестировано на телевизоре LG 49UK6200PLA.
Подключение
Для подключения к телевизору LG необходимо:
- Добавить в проект драйвер LG TV;
- Настроить драйвер (см. "Настройка драйвера");
- Привязать команды драйвера к графическому интерфейсу.
Подключение происходит через локальную сеть при условии, что все настройки заданы верно.
Настройка драйвера

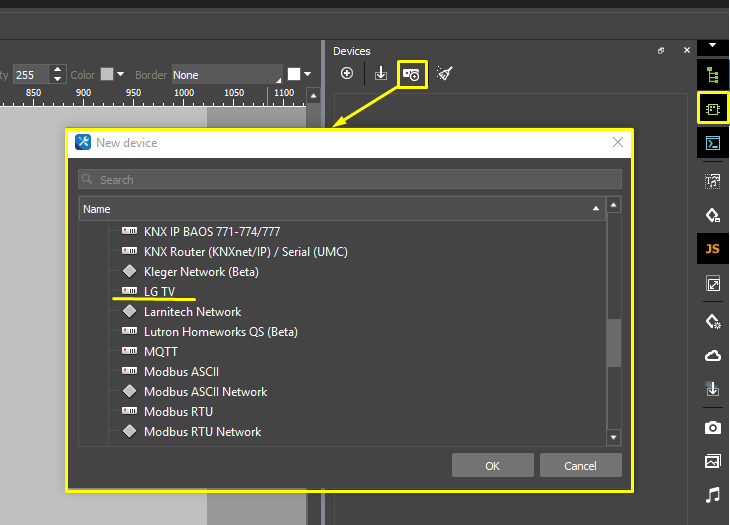

- В созданном проекте на вкладке Devices добавьте драйвер LG TV.

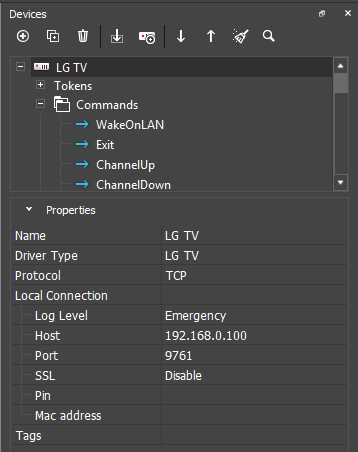

- Укажите настройки подключения драйвера:
- Log Level - уровень логирования;
- Host - ip адрес телевизора;
- Port - порт устройства (по умолчанию 9761);
- SSL - тип шифрования (Disable, TLS v1.2, SSL v2.3, SSL v3.0);
- Pin - пин-код к телевизору. Для получения кода необходимо:
- зайти в настройки сети телевизора,
- без задержек набрать на пульте комбинацию 82888 ,
- включить Network IP Control ,
- на экране отобразится pin, который необходимо указать в настройках драйвера.
- Mac - мак адрес устройства (зависит от типа подключения). Для получения мак адреса необходимо:
- зайти в настройки сети телевизора,
- без задержек набрать на пульте комбинацию 82888 ,
- включить Network IP Control ,
- на экране отобразится MAC Adress , который необходимо указать в настройках драйвера. Для беспроводного подключения необходимо использовать Wireless , для проводного Wired .
Command
Весь список команд формируется при добавлении драйвера. В драйвере нельзя добавлять, удалять или изменять команды. Управление происходит посредством отправки value в команду (Send number, Send string, send value from object). В драйвере отсутствуют каналы обратной связи (feedback).
| Параметр | Описание |
|---|---|
| 3D | Включение / выключение режима 3D. |
| ATV | Переключение на аналоговый сигнал ТВ. |
| AV | Переключение на AV вход. |
| App | Запуск приложения. |
| Aspect Ratio | Открытие настройки соотношения сторон. |
| Audio Mode | Изменение режима аудио. |
| Audiodescription | Включение аудио описания действий на канале. |
| Auto Config | Авто конфигурация. |
| Av Mode | Включение одного из 3-х заранее настроенных режимов работы. |
| Balance | Настройка баланса звука. В канал отправляется значение от 0 до 100. |
| Blue Button | Нажатие синей кнопки. |
| Energy Saving | Открытие меню настройки яркости. |
| CADTV | Открытие меню настройки CADTV. |
| CATV | Переключение на кабельное ТВ. |
| Caption Subtitle | Включение субтитров. |
| Channel Add | Добавление канала. |
| Channel Delete | Удаление канала. |
| Channel Down | Переключение канала на 1 назад. |
| Channel List | Открытие списка каналов. |
| Channel Up | Переключение канала на 1 вперед. |
| Color | Настройка цвета изображения. В канал отправляется значение от 0 до 100. |
| Component | Переключение на компонентный вход. |
| Contrast | Настройка контраста изображения. В канал отправляется значение от 0 до 100. |
| Brightness | Настройка яркости. В канал отправляется значение от 0 до 100. |
| DTV | Переключение на цифровое ТВ. |
| Down | Нажатие стрелки вниз. |
| Equalizer (1-5) | Выбор типа эквалайзера (1-5). |
| Exit | Полный выход из любого меню на главный экран. |
| Fast Forward | Перемотка вперед. |
| Favorite Channel | Переключение на избранный канал. |
| Green Button | Нажатие зеленой кнопки. |
| HDMI (1-3) | Переключение на вход HDMI (1-3). |
| Input switch | Изменение входного потока (источники переключаются по кругу). |
| Left | Нажатие стрелки налево. |
| Live Tv | Быстрое переключение на ТВ. |
| Mute/Unmute | Включение / выключение звука. |
| My App | Открытие / закрытие меню приложений. |
| Number (0-9) | Ввод цифры (0-9). |
| Ok | Нажатие кнопки Ок. |
| Play | Запуск записи. |
| Power Off | Выключение телевизора. |
| Power On (WakeOnLAN) | Включение телевизора по локальной сети через WakeOnLan. |
| Previous Channel | Переключение на предыдущий канал. |
| Program Guide | Открытие телегида. |
| Program Info | Открытие информации о программе. |
| Program Order | Открытие списка каналов. |
| Quick Menu | Открытие / закрытие меню настроек. |
| Record | Включение / выключение записи. |
| Red Button | Нажатие красной кнопки. |
| Return (back) | Возвращение в меню настроек на 1 пункт назад. |
| Rewind | Перемотка назад. |
| Right | Нажатие стрелки направо. |
| Setting Menu | Открытие / закрытие меню настроек. |
| Sharpness | Настройка четкости изображения. В канал отправляется значение от 0 до 50. |
| Simple Link | Включение / выключение функции Simple Link. |
| Sleep Reserve | Быстрое открытие настроек таймера сна и выбор времени при повторном нажатии. |
| Slow Play | Медленный старт. |
| Smart Home | Открытие / закрытие меню приложений. |
| Soccer Screen | Включение / выключение режима "спорт". |
| Teletext Option | Изменение настроек телетекста (только для Великобритании и Ирландии). |
| Teletext | Включение функции телетекста (только для Великобритании и Ирландии). |
| Tint | Изменение оттенка изображения. В канал отправляется значение от 0 до 100. |
| Up | Нажатие стрелки вверх. |
| User Guide | Открытие руководства пользователя. |
| Video Mode | Изменение режима видео. |
| Volume Control | Изменение уровня громкости. В канал отправляется значение от 0 до 100. |
| Volume Down | Изменение громкости на 1 ниже. |
| Volume Up | Изменение громкости на 1 выше. |
| Yellow Button | Нажатие желтой кнопки. |
Настройка команд и фидбеков
Для управления оборудованием настройте команды (Commands). Чтобы отправить команду, перетяните ее на графический элемент и укажите значение (Value), которое необходимо отправить.
Подробнее о работе с графическими элементами написано в статье "Типы графических элементов".
