Hardware Lite ⇒ LFS-V-TH-CO2-VOC

Мультисенсор настенный документация обновлена 01.01.2024

Описание​

Позволяет получать данные о температуре и влажности окружающего воздуха, а также содержании CO2 и VOC. Данные о температуре могут быть использованы термостатами для регулирования. Данные о концентрации СО2 могут быть использованы для управления бризером или вентиляционной установкой.

Преимущества:

• датчик температуры,
• датчик CO2,
• датчик влажности,
• датчик VOC,
• простота установки,
• 3 цветовых решения под любой дизайн интерьера,
• алюминиевый или пластиковый корпус устройства на выбор,
• существует 3 разновидности устройства: LFS-V-NTC, LFS-V-T-CO2, LFS-V-TH-CO2-VOC с ограниченным и полным функционалом (см. ниже ,
• возможность простой замены устройства на более продвинутый мультисенсор (с датчиком VOC и влажности).

Варианты прошивок:

• LFS-V-NTC - прошивки не имеет, подключается к модулям LFM-400-1W, LFM-401P, LDM-1400.
• LFS-V-T-CO2 - прошивка позволяет получать данные о температуре окружающего воздуха, а также содержании CO2.
• LFS-V-TH-CO2-VOC - прошивка позволяет получать данные о температуре и влажности окружающего воздуха, а также содержании CO2 и VOC.

Реестр российской продукции​

LFS-VH-T-CO2-VOC​

Оборудование включено в реестры:

• Реестр радиоэлектронной продукции продукции Минпромторг: Каталог продукции ГИСП

LFS-VH-T-CO2-VOC-PL​

Оборудование включено в реестры:

• Реестр радиоэлектронной продукции продукции Минпромторг: Каталог продукции ГИСП

LFS-V-T-CO2-PL​

Оборудование включено в реестры:

• Реестр радиоэлектронной продукции продукции Минпромторг: Каталог продукции ГИСП

LFS-V-T-CO2​

Оборудование включено в реестры:

• Реестр радиоэлектронной продукции продукции Минпромторг: Каталог продукции ГИСП

Применение​

Устройство предназначено для установки в проектах автоматизации квартир, домов, зданий в децентрализованной сети bus77 iRidi©.

Мультисенсор настенный обеспечивает измерение параметров микроклимата помещения.

Измеряемые параметры:

• Температура окружающей среды
• Относительная влажность воздуха
• Концентрация углекислого газа (CO2)
• Качество воздуха (VOC)
• Качества воздуха (IAQ)
• Атмосферное давление

Мультисенсор может применяться в отелях, жилых, торговых и офисных помещениях и т.д. Контроль климатических параметров позволяет улучшить микроклимат и самочувствие людей.

Технические характеристики​

Использование по назначению​

Назначение прошивки: прошивка получает информацию со встроенных сенсоров, калибрует поступающие данные и выдает их в шину bus77. В шину выдаются значения:

• Температура окружающей среды
• Относительная влажность воздуха
• Концентрация углекислого газа (CO2)
• Качество воздуха (VOC)
• Качества воздуха (IAQ)
• Атмосферное давление

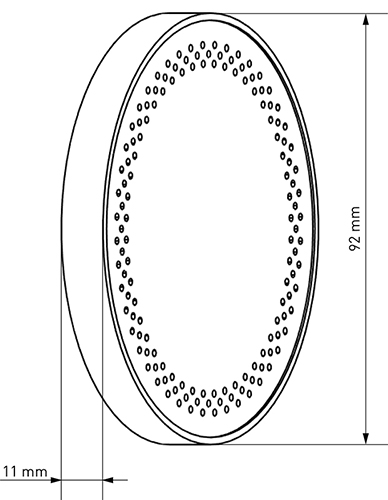

Размеры​

Клеммы, индикация​

Шина и питание:

• +24В
• GND
• CAN L
• CAN H

Особенности​

• Может быть сетевым датчиком температуры для термостатов

Подключение и монтаж​

Для подключения мультисенсора к шине CAN и к блоку питания рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.

Рекомендации по установке датчика:

• Устанавливать вертикально на стене на высоте 1500 мм над чистовым полом
• Вдали от окон, вентиляционных отверстий и других источников сквозняка
• Устанавливать в зоне, где нет прямых солнечных лучей, т.к. это приведет к искажению показаний температуры
• Не рекомендовано устанавливать датчик на наружной стене, так как это может привести к неточным показаниям температуры

Для монтажа устройства необходимо осуществить следующие действия:

• Выполнить в стене отверстие диаметром 68мм., для эл. монтажной коробки;
• Осуществить установку эл. монтажной коробки в отверстие;
• Подключить кабель UTP (витая пара) к эл. разъему мультисенсора (кабель прокладывается заблаговременно в соответствии с проектом);
• Подключить разъем к мультисенсору;
• Выполнить монтаж суппорт мультисенсора (нижней части) в эл. монтажную коробку, используя винты, входящие в комплект эл. монтажной коробки;
• Накрутить верхнюю часть мультисенсора на основание.

Демонтаж устройства осуществляется в обратном порядке. Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности. Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Средний срок службы изделия - не менее 5 лет.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 24 месяца (2 года) со дня продажи.

При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьимом лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность​

Возможные неисправности​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.

Безопасность​

Лицензионные соглашения​

Программное обеспечение установлено на устройстве его изготовителем и поставляется вместе с ним в комплекте. Программное обеспечение отдельно не продается .

По всем вопросам обращаться в службу технической поддержки: e-mail: support@iridi.com, тел. +7 (499) 322-73-29 (доб.1)

LFS-V-TH-CO2.docx

LFS-V-TH-CO2-VOC.docx

Дата публикации: 27.01.2024

Список изменений в прошивках​

Профиль 1: Давление (1), CO2 (1), Температура (1)​
