Hardware Lite ⇒ LFS-T-IND
Датчик температуры для помещений
документация обновлена 01.01.2024
Описание
Измерение температуры воздуха в помещении.
Устанавливается внутрь корпуса настенного выключателя. Не подходит для монтажа в стяжку (для стяжки используйте PD-T-03-OUT)
Преимущества:
- Измерение температуры воздуха в помещении,
- Устанавливается внутрь корпуса настенного выключателя.
Варианты прошивок:
- прошивки не имеет, подключается к модулям LFM-400-1W, LFM-401P.
Использование по назначению
Датчик подключается на входы модулей LFM-401p, LFM-400, LDM-1400\1600 c соответствующей прошивкой.
Технические характеристики
| Параметр | Значение |
|---|---|
| Код продукта | LFS-T-IND |
| Сенсоры | датчик температуры NTC10k |
| Температурный диапазон | 0...50 °C |
| Напряжение питания | нет |
| Потребляемый ток, мА | нет |
| Интерфейс | нет |
| Длина с проводом, см | 15 |
| Размеры в мм. | 4 × 4 × 2 |
| Материал корпуса | бескорпусной |
| Класс защиты | IP20 |
| Монтаж | внутрь настенного выключателя |
Схема подключения и варианты применения

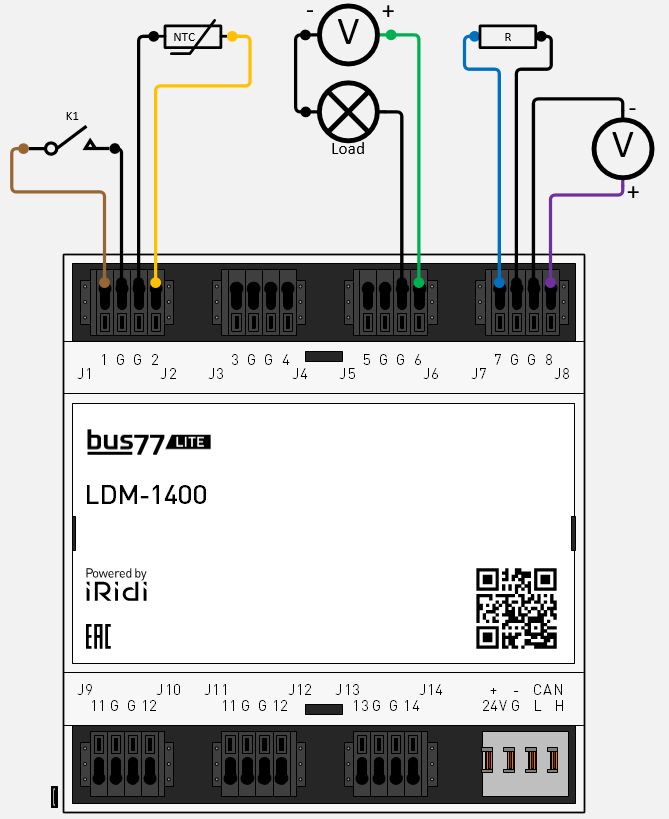

Схема подключения:

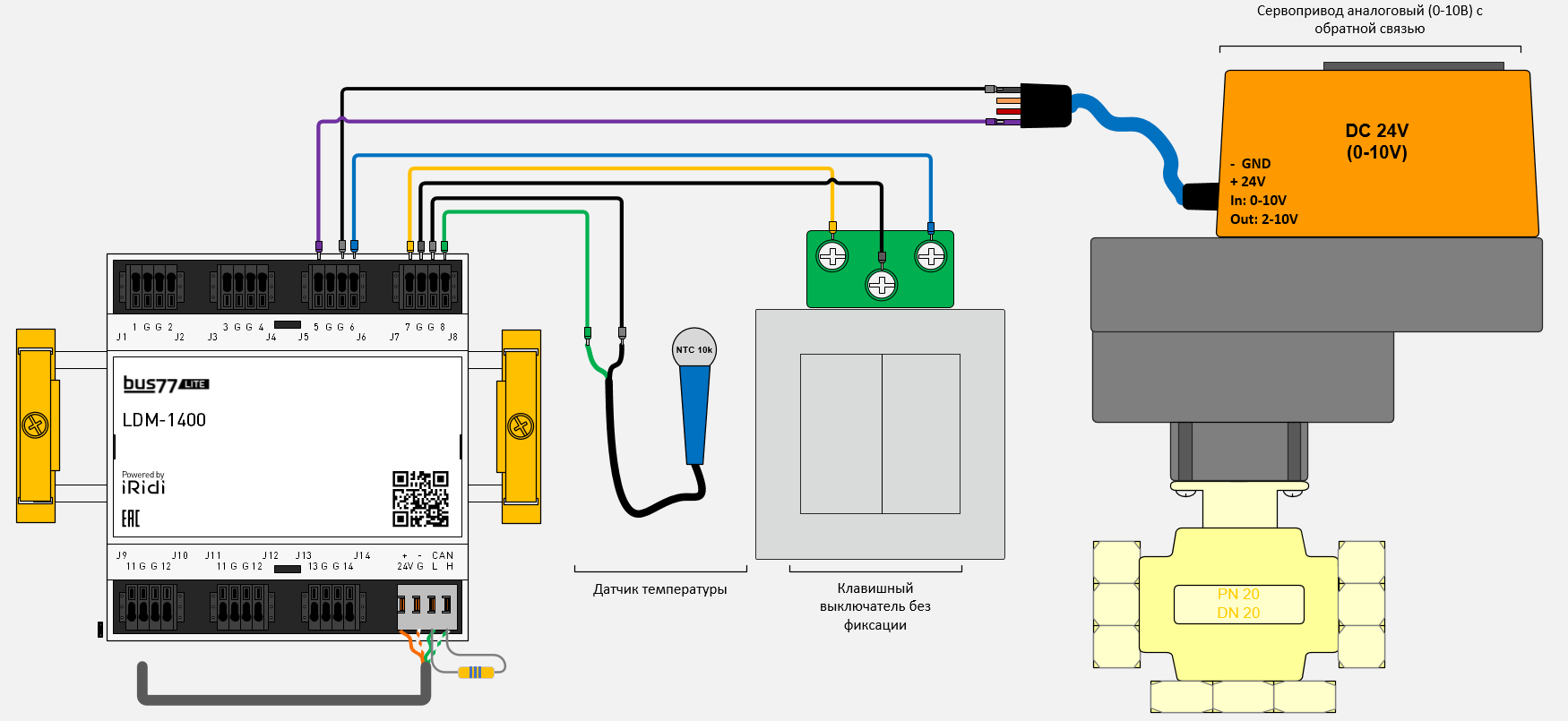

Варианты применения:
Подключение
- Датчик подключается напрямую к модулям ввода.
- Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.
- Все работы по подключению изделия должны производиться только при отключенном напряжении.
Хранение, транспортировка и срок службы
Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию.
Средний срок службы изделия - не менее 5 лет.
Гарантия изготовителя
Гарантийный срок эксплуатации - 24 месяца (2 года) со дня продажи.
При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьими лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.
Комплектность
- Датчик (1 шт.)
- Упаковка (1 шт.)
Утилизация
По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.
Безопасность
ВНИМАНИЕ: монтаж устройства осуществляется при выключенном питании устройства.
ПРЕДОСТЕРЕЖЕНИЕ: не допускается использовать устройство в системах, ответственных за безопасность людей, животных, материальных ценностей, а также в системах, отказ которых приведёт к нарушению безопасности.
