Hardware Lite ⇒ LFS-WT-BIF, LFS-WT-OCS-BIF

Датчики протечки воды встраиваемые в пол

документация обновлена 01.01.2024

Описание​

Лаконичный датчик протечки воды с подсветкой, активный, для монтажа в керамическое напольное покрытие. Не выступает над уровнем пола. Подходит для контроля наличия воды в открытых и скрытых зонах - под раковиной, инсталляцией, ванной, кухонным гарнитуром.

Преимущества:

• корпус из нержавеющей стали серебристого цвета,
• встроенная световая индикация режима работы (зеленый и красный цвет подсветки),
• функция подтверждения исправности линии связи с контроллером и датчика (в моделях LFS-WT-BIF, LFS-WT-OCS-BIF)

Модели датчика LFS-WT-BIF, LFS-WT-OCS-BIF подключаются к модулям LFM-400-1W, LFM-402-1W, LDM-402-1W с соответствующими прошивками "контроля протечек воды", которые контролируют исправность датчика по проприетарному протоколу.

Реестр российской продукции​

FS-WT-BIF​

Оборудование включено в реестры:

• Реестр радиоэлектронной продукции продукции Минпромторг: Каталог продукции ГИСП

FS-WT-OCS-BIF​

Оборудование включено в реестры:

• Реестр радиоэлектронной продукции продукции Минпромторг: Каталог продукции ГИСП

Технические характеристики​

¹ - не рекомендован для применения с модулями ввода-вывода шины Bus77 в связи с длительной регистрацией протечки.

Схема подключения и варианты применения​

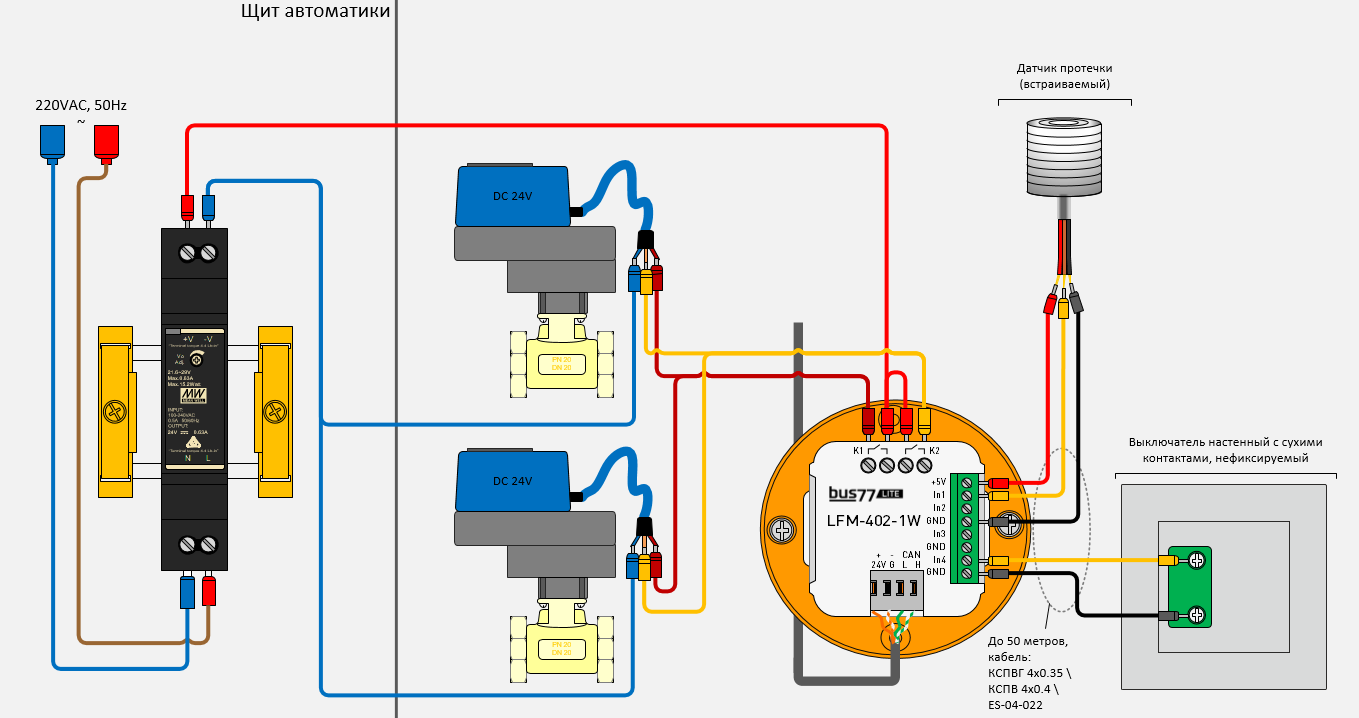

Схема подключения датчиков протечки:

Варианты применения:

Размеры​

Клеммы, индикация​

Подключение и монтаж​

Перед заливкой силиконом датчик закрепляется в отверстии в плитке с помощью зубочисток(с 4х сторон). Далее производим заливку силиконом пространства между датчиком и плиткой, ждем застывания силикона, вытаскиваем зубочистки и заливаем отверстия от них силиконом.

• Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.
• Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Средний срок службы изделия - не менее 5 лет.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 24 месяца (2 года) со дня продажи.

При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьими лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность​

• Датчик протечки (1шт.)
• Упаковка (1шт.)

Возможные неисправности​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.

Безопасность​
