Hardware Lite ⇒ LFS-V-M-IL-S-IR-BIC

документация обновлена 01.01.2024

Описание​

Позволяет определять движение в помещении, и, в зависимости от освещенности, управлять релейными или диммерными группами освещения.

Преимущества:

• датчик освещенности
• датчик движения (PIR-сенсор)
• простота установки
• черный и белый цвет корпуса

Варианты прошивок:

• v1 - позволяет определять движение в помещении и, в зависимости от освещенности, управлять релейными или диммерными группами освещения.

Реестр российской продукции​

Оборудование включено в реестры:

• Реестр радиоэлектронной продукции продукции Минпромторг: Каталог продукции ГИСП

Применение​

Устройство предназначено для установки в проектах автоматизации квартир, домов, зданий в децентрализованной сети bus77 iRidi©.

Мультисенсор потолочный встроенный обеспечивает фиксацию движения и измерение уровня освещенности.

Измеряемые параметры:

• Наличие движения
• Интенсивность движения
• Освещенность
• Звуковой шум

Технические характеристики​

Использование по назначению​

Назначение прошивки: прошивка выдает в шину информацию о наличии движения, об интенсивности движения, об уровне шума в помещении, об освещенности помещения.

Варианты применения​

Габариты​

Внешний диаметр - 60 мм Внутренний диаметр - 49 мм Высота - 33 мм

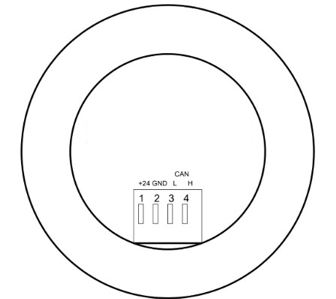

Клеммы, индикация​

Шина и питание:

• +24В
• GND
• CAN L
• CAN H

Особенности​

• Для установки внутри помещений
• Угол обнаружения 100 градусов на высоте 2.5м

Подключение и монтаж​

• Для подключения мультисенсора к шине CAN и к блоку питания рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.
• Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.
• Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Средний срок службы изделия - не менее 5 лет.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 24 месяца (2 года) со дня продажи.

При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьимом лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность​

• Мультисенсор настенный LFS-V-M-IL-S-IR-BIC (1шт.)
• Упаковка (1шт.)

Возможные неисправности​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.

Безопасность​

Лицензионное соглашение​

Программное обеспечение установлено на устройстве его изготовителем и поставляется вместе с ним в комплекте. Программное обеспечение отдельно не продается.

По всем вопросам обращаться в службу технической поддержки: e-mail: support@iridi.com, тел. +7 (499) 322-73-29 (доб.1)

LFS-V-M-IL-S-IR-OTC+BIC-1.docx

Список изменений в прошивках​

Профиль 1: Освещенность (1), Движение (1), Шум (1)​

Профиль 2: Освещенность (1), Движение (1), Шум (1)​

Настройка​

Настройка доступна только в приложении Bus77 Lite. Прошивка устройства включает в себя несколько подустройств системы, каждый из которых настраивается отдельно (их список смотрите в описании профиля прошивки).

1. Сервер LH-Server/приложение визуализации Bus77 Lite:

• настройка устройства и визуализации в Bus77 Lite.
