Малогабаритный повторитель сигнала шины Bus77 Позволяет соединить 2 участка шины: реализовать топологию "дерево" и удлинить линию, усилив сигнал на CAN шине

документация обновлена 01.01.2024

Описание модуля​

Повторитель сигнала Bus77 LFM-CAN-SP1 имеет 2 интерфейса CAN, к которым подключаются участки шины Bus77. При подключении в середину шины, устройство позволяет реализовать топологию "дерево" - сделать отвод шины и обеспечить двусторонний обмен данными между образованными участками. При подключении в конец или середину шины - обеспечивает развязку и передает сигналы между участками, что позволяет организовать шину/дерево, общей длиной более 500 метров (зависимо от качества кабеля и прокладки шины, количества соединений и корректности подвода питания, эффективная длина одного участка шины между повторителями может быть менее предельных 500 м! ).

Устройство "прозрачно" для программного обеспечения - невидимо в ПО и не создает новое адресное пространство, не требует настройки. Участки шины, соединенные с помощью LFM-CAN-SP1 свободно обмениваются данными, ограничение/фильтрация данных отсутствует. Устройство имеет встроенные, переключаемые терминальные резисторы 120 Ом для развязки участков шины (включение соответствующего резистора требуется при подключении устройства к концу участка шины).

Реестр российской продукции​

Оборудование включено в реестры:

• Реестр радиоэлектронной продукции продукции Минпромторг: Каталог продукции ГИСП

Общие характеристики​

Схемы подключения​

Цвета кабелей для подключения шины см. в описании протокола и подключения.

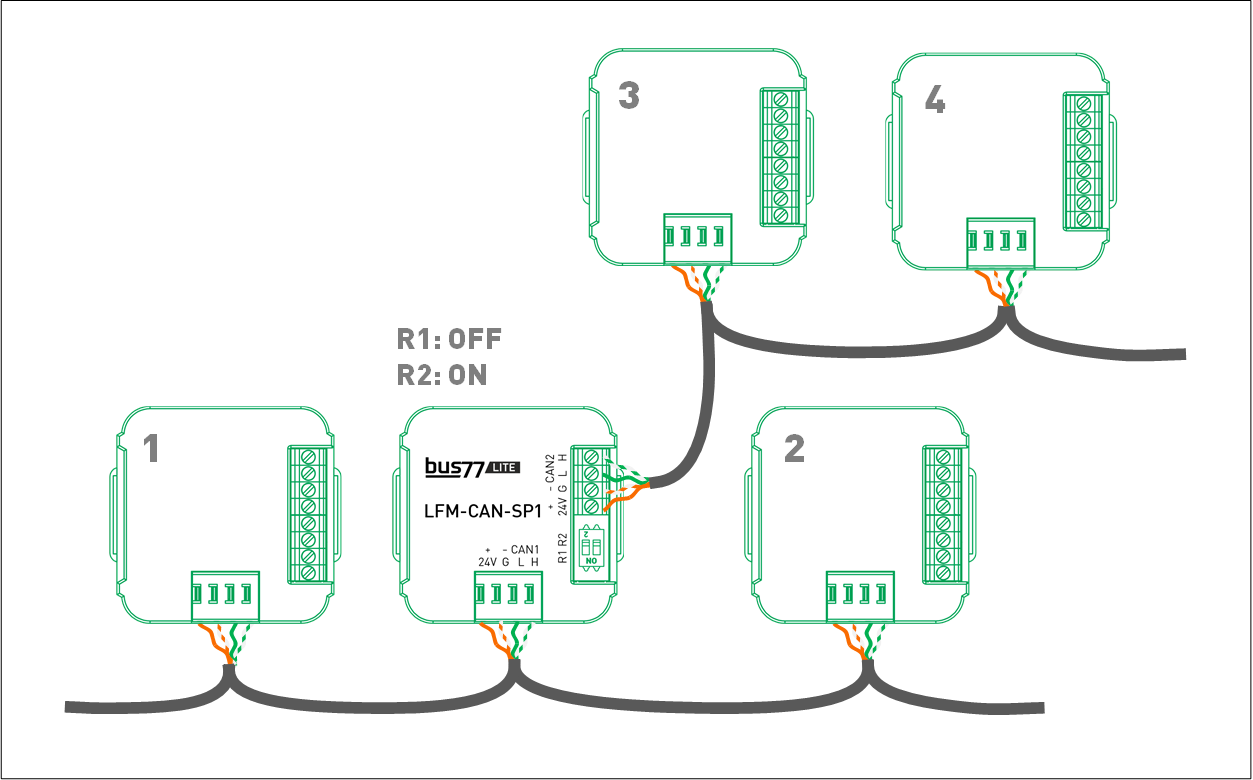

Вар.1. CAN1 в середине основной линии (резистор R1 выключен), CAN2 в начале ответвленной линии (резистор R2 включен).

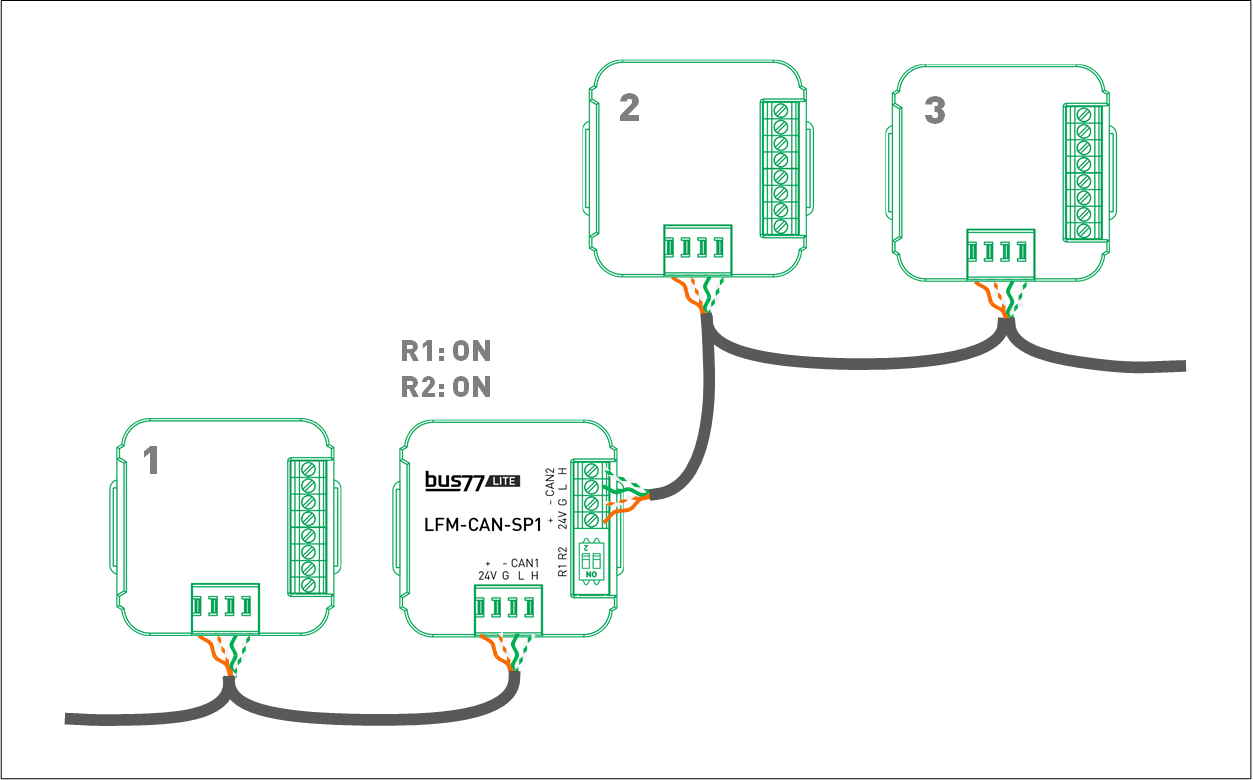

Вар.2. CAN1 в конце основной линии (резистор R1 включен), CAN2 в начале ответвленной линии (резистор R2 включен).

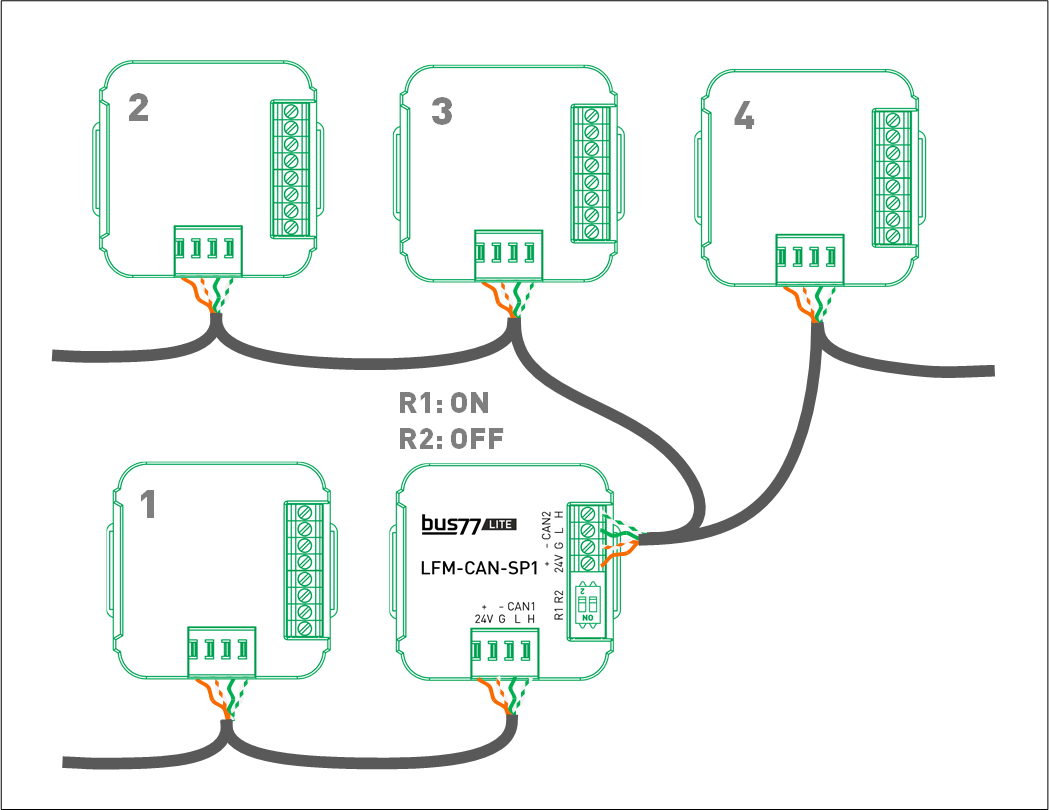

Вар.3. CAN1 в конце основной линии (резистор R1 включен), CAN2 в середине ответвленной линии (резистор R2 выключен).

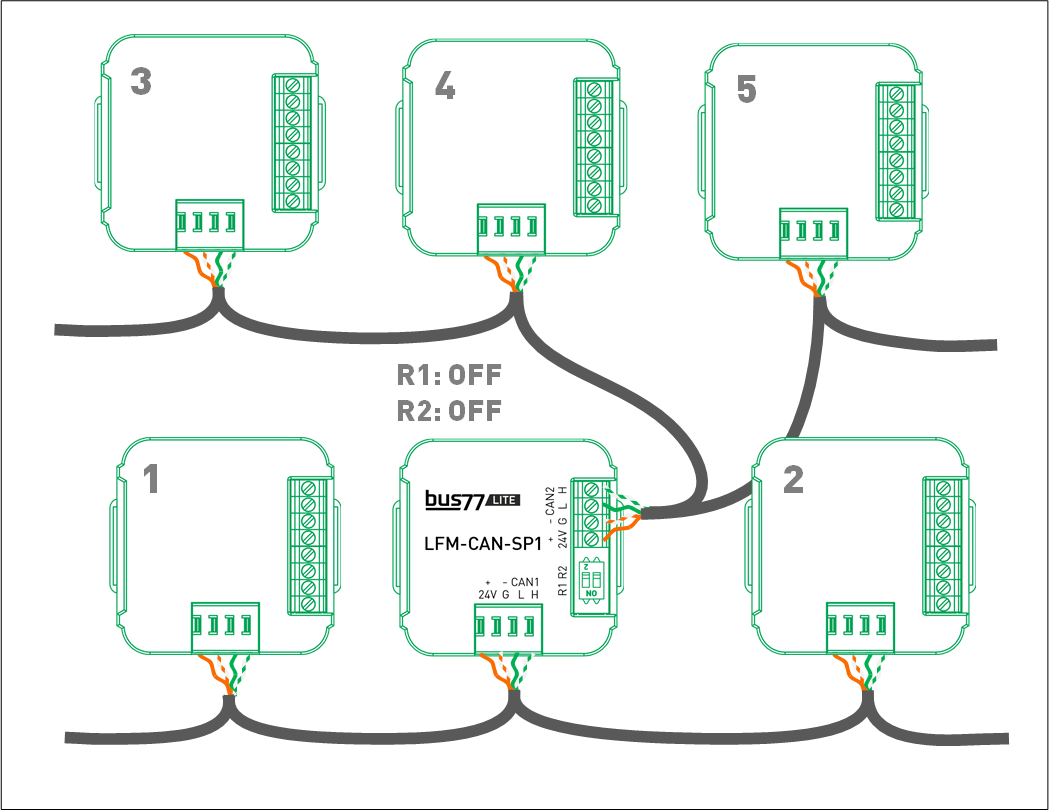

Вар.4. CAN1 в середине основной линии (резистор R1 выключен), CAN2 в середине ответвленной линии (резистор R2 выключен).

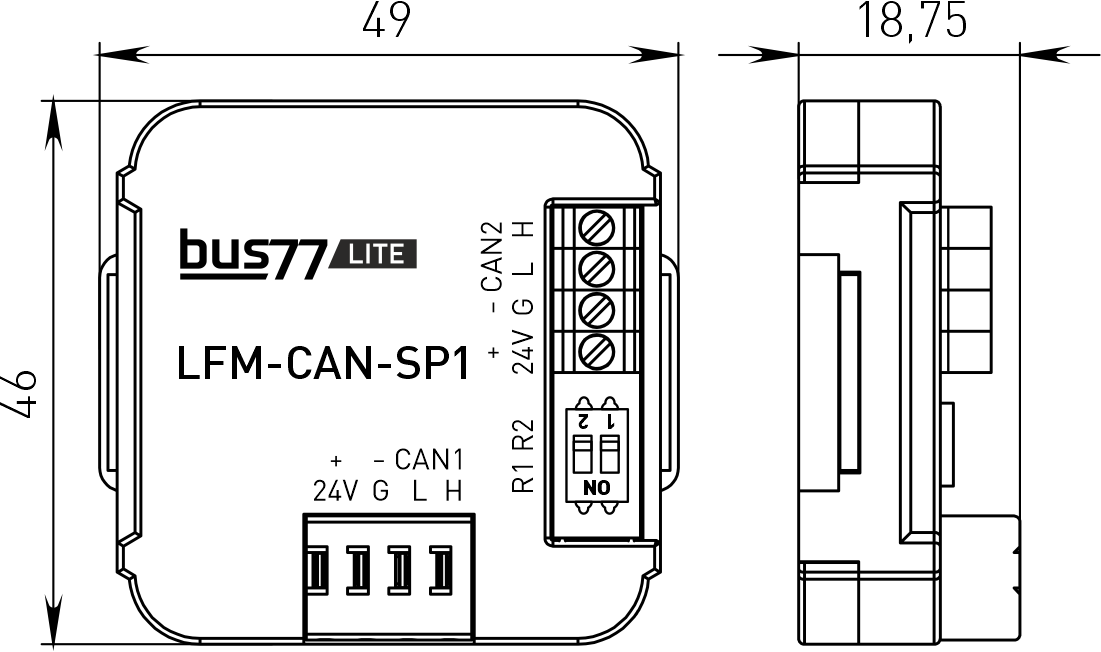

Размеры​

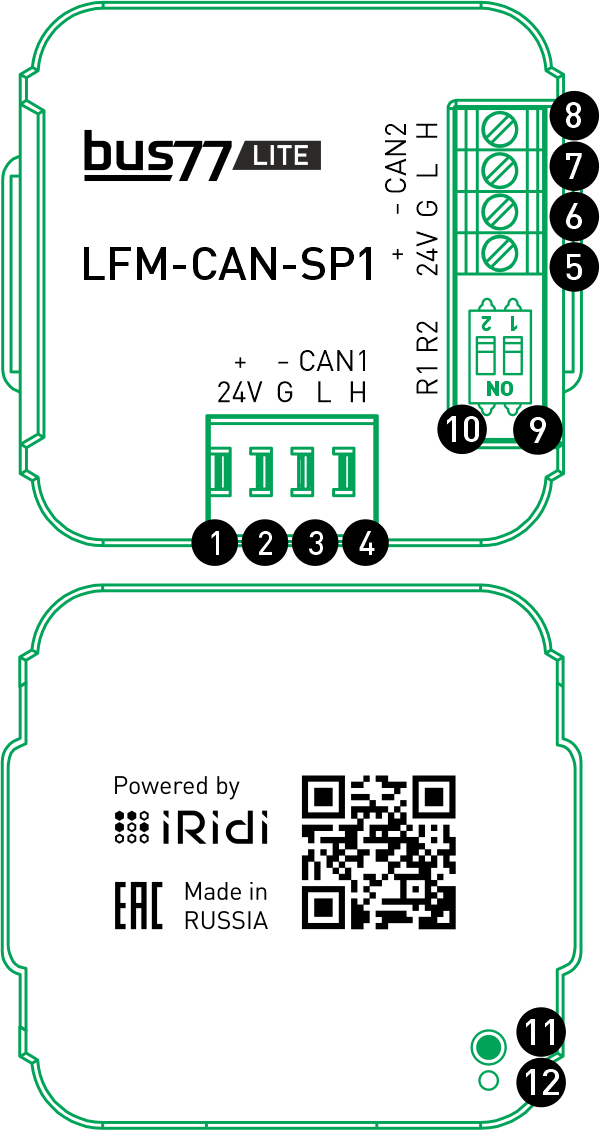

Клеммы и индикация​

Питание (24V DC) и шина:

CAN1 (основная линия)

• (1) +24V - Плюс питания шины
• (2) G - Минус питания шины
• (3) L - CAN L
• (4) H - CAN H

CAN2 (дополнительная линия)

• (5) +24V - Плюс питания шины
• (6) G - Минус питания шины
• (7) L - CAN L
• (8) H - CAN H

Переключатели резистровов 120 Ом:

• (9) R1 - переключатель 1 терминального резистора (120 Ом) на CAN1
• (10) R2 - переключатель 2 терминального резистора (120 Ом) на CAN2

Кнопки и индикация:

• (11) - Системная кнопка
• (12) - Системный светодиод

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от 0 С до +40°С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50°С, при относительной влажности воздуха до 100% - при 25°С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Средний срок службы изделия - не менее 5 лет.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 60 месяцев (5 лет) со дня продажи.

При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьими лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.

Безопасность​

Лицензионные соглашения​

Программное обеспечение установлено на устройстве его изготовителем и поставляется вместе с ним в комплекте. Программное обеспечение отдельно не продается.

По всем вопросам обращаться в службу технической поддержки: e-mail: support@iridi.com, тел. +7 (499) 322-73-29 (доб.1)
