Hardware Lite ⇒ LFM-402-1W

документация обновлена 01.01.2024

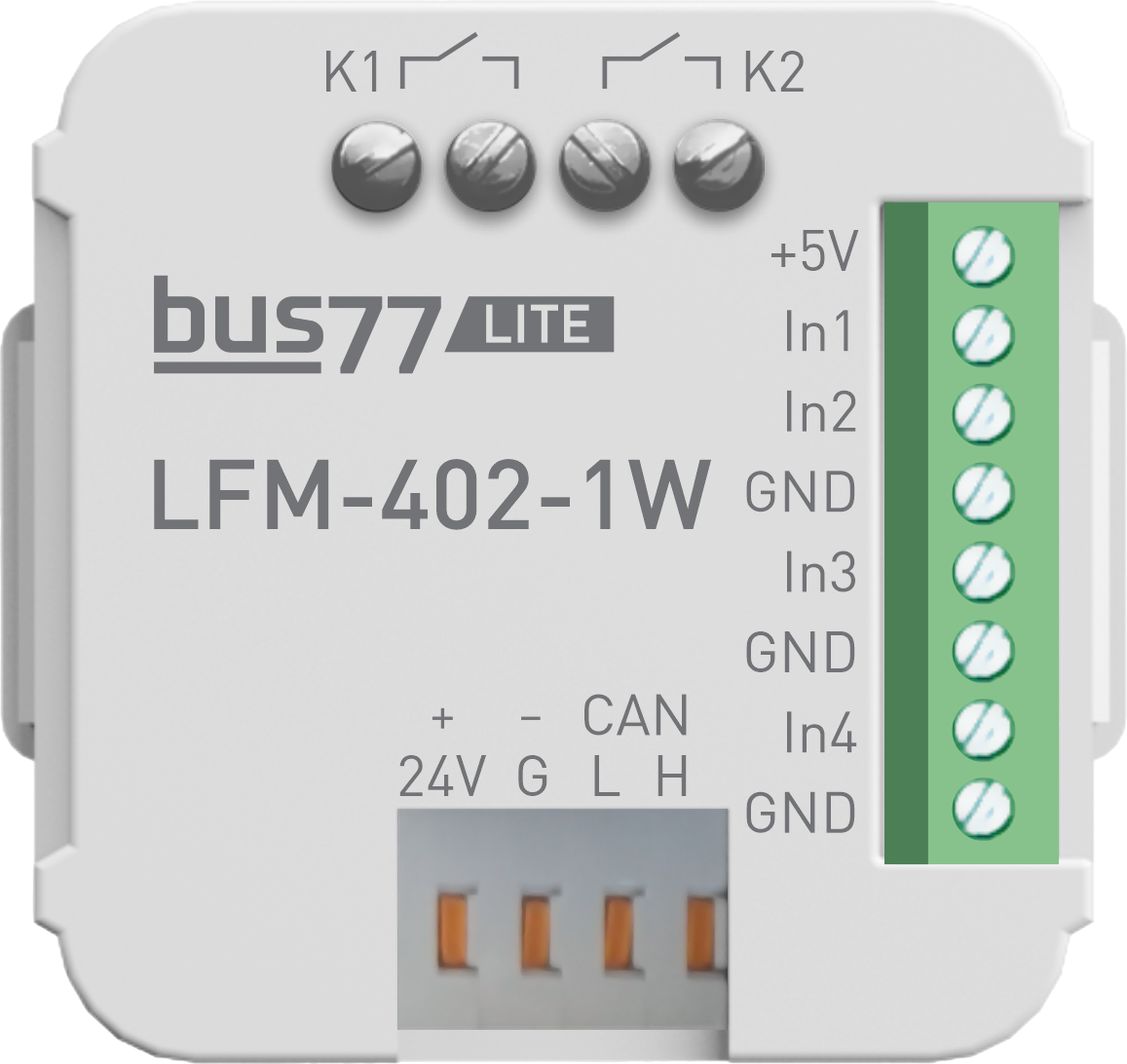

Описание модуля​

Модуль малогабаритный для монтажа в подрозетник (монтажную коробку). Используется для организации системы защиты от протечек или как универсальный модуль ввода-вывода (4 сухих контакта + 2 реле).

Преимущества:

• 4 универсальных входа;
• 2 реле;
• все датчики, подключенные к входам - сетевые (видны другим устройствам);
• компактный корпус для монтажа в подрозетник;
• простота монтажа.

Реестр российской продукции​

Оборудование включено в реестры:

• Реестр радиоэлектронной продукции продукции Минпромторг: Каталог продукции ГИСП

Применение​

Предназначен для установки в проектах автоматизации квартир, домов, зданий в децентрализованной сети bus77 iRidi©.

• Для защиты от протечек (подключаются датчики протечки и краны);
• Для контроля датчиков протечки (smart датчиков IRIDI LFS-WT-xxx и обычных датчиков с выходом типа сухой контакт или открытый коллектор [NO и NC тип]);
• Для сбора информации от выключателей, переключателей (герконы, реле, сухие контакты);
• Для получения сигналов со устройств ОПС (через сухие контакты).

Технические характеристики​

Прошивки и схемы подключения​

1. Прошивка Защита от протечки (3 датчика протечки и 1 сухой контакт)​

Назначение прошивки:

К устройству подключаются датчики протечки при сработке которых происходит перекрытие крана. Допустимо подключение датчиков протечки iRidi или сторонних датчиков протечки с дискретным выходом или открытый коллектор, тип НО или НЗ, с питанием, например H2O-Контакт NEW исп.2 (Н.О.). Двухпроводные датчики без питания использовать нельзя, т.к. сопротивление их на выходе может сильно отличаться в зависимости от состава воды, и некорректно определяться модулем ввода.

Модуль может работать в следующих режимах:

• Штатный режим - датчик срабатывает и происходит закрытие крана;
• Режим "уборка" - датчики отключены;
• Ручное управление - только информирование о протечке, закрытие крана не производится.

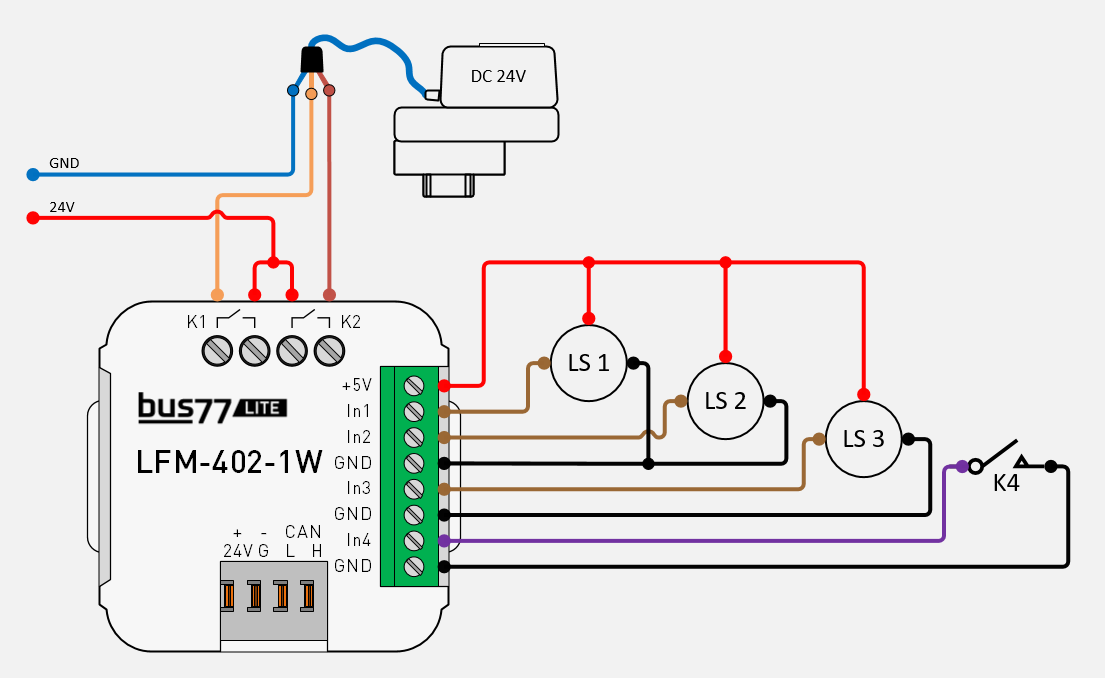

Схема подключения датчиков протечки:

Варианты применения:

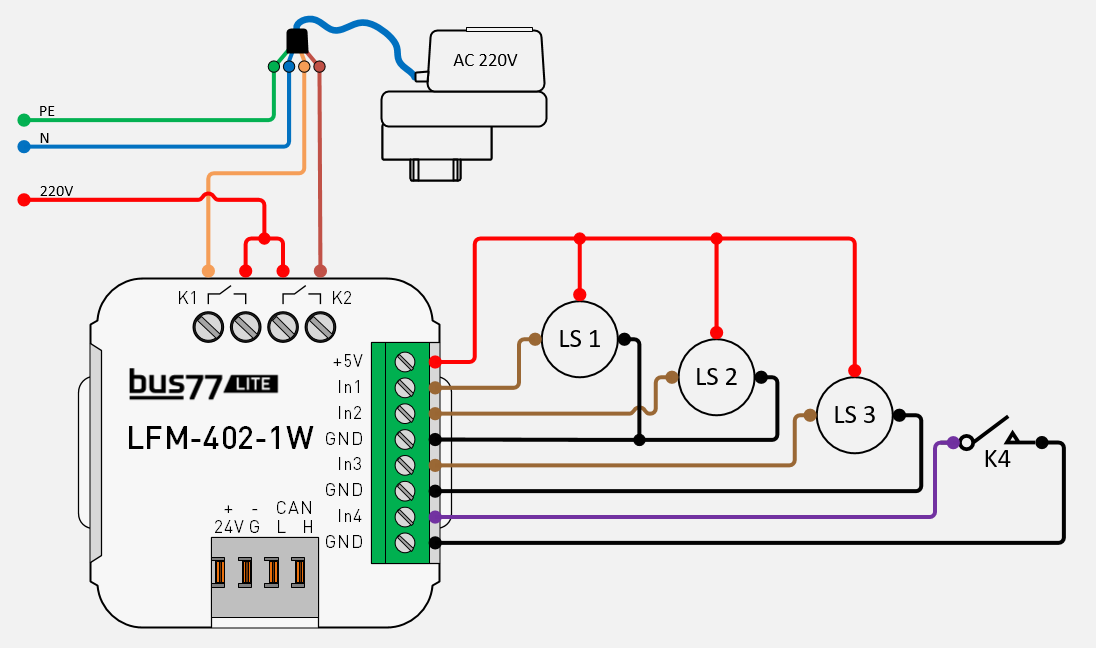

Схема подключения крана Gidrolock 220V:

2. Прошивка 4 сухих контакта + 2 реле​

Назначение прошивки:

Предназначена для подключения 4-х сенсоров / выключателей с выходом сухой контакт или открытый коллектор. Основное использование - управление освещением. Воспринимает короткие нажатия, двойные нажатия и удержание. На каждое событие можно "навесить" отдельное действие. Нажатие может включать / выключать / переключать группу освещения / нагрузку или запускать / сохранять сценарий. Реле могут быть включены / выключены / переключены с других устройств сети. Можно управлять устройствами с током потребления не более 5А (обязательно учитывайте пусковые токи).

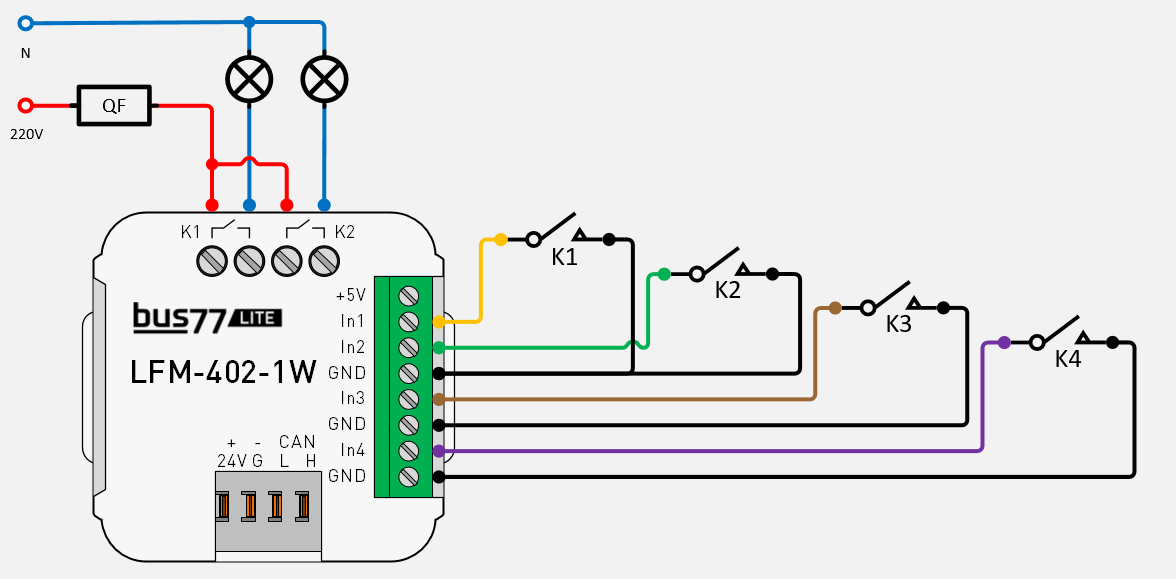

Схема подключения:

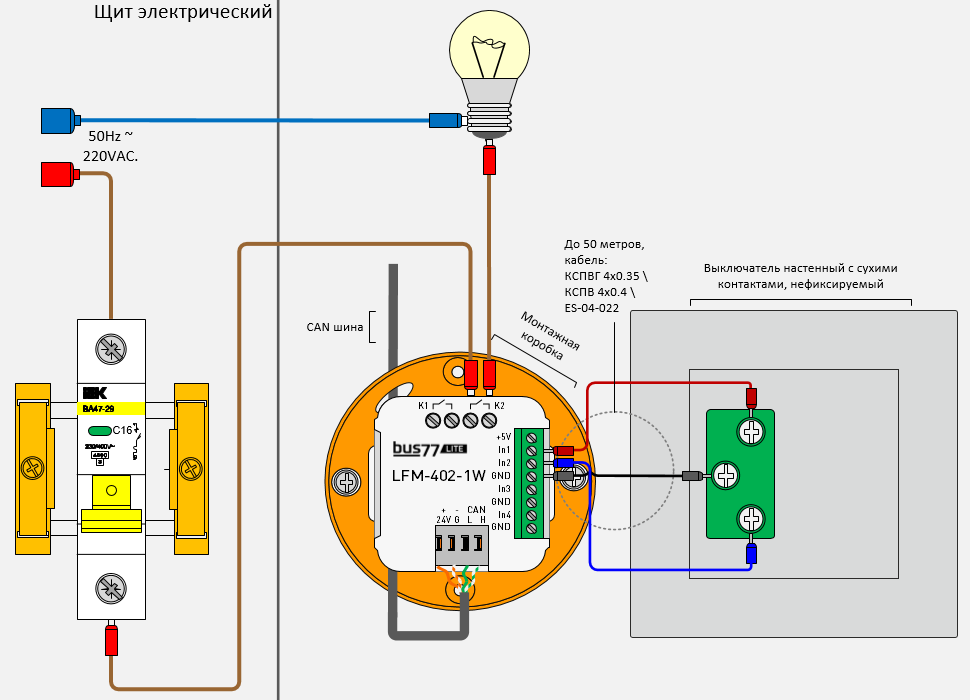

Варианты применения:

3. Прошивка 1 штора и 4 кнопки​

Назначение прошивки:

Предназначена для подключения к модулю 1 мотора штор, управляемого посредством непрерывного или импульсного замыкания управляющих контактов в двух направлениях (шторы с импульсным и фазным управлением, с двумя управляющими контактами). Подключение управляющих контактов мотора штор производится реле К1 и К2. На входы модуля подключаются 4 свободно конфигурируемые кнопки с выходом сухой контакт или открытый коллектор.

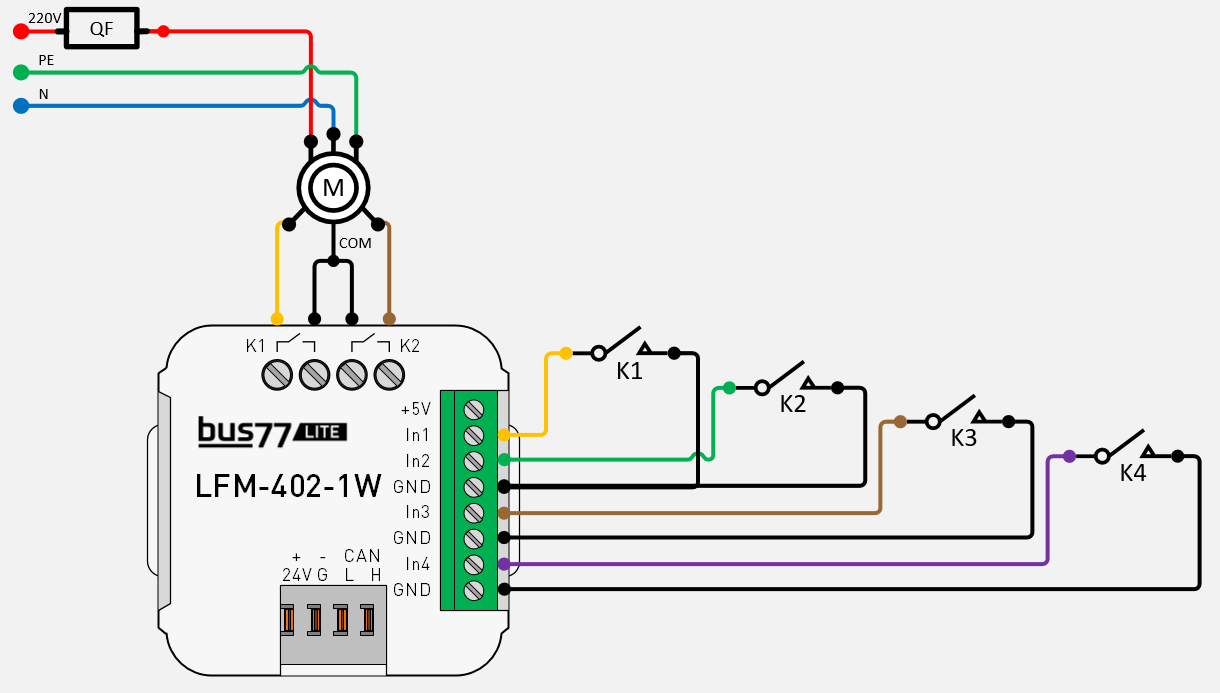

Схема подключения:

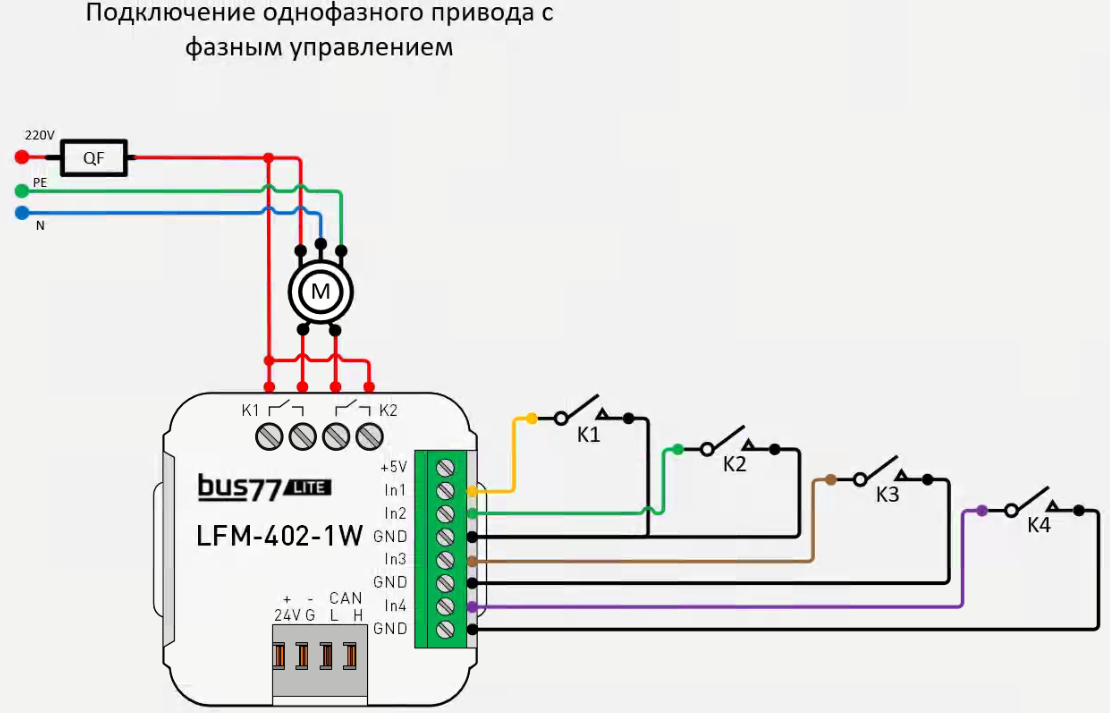

Схема подключения однофазного привода с фазным управлением:

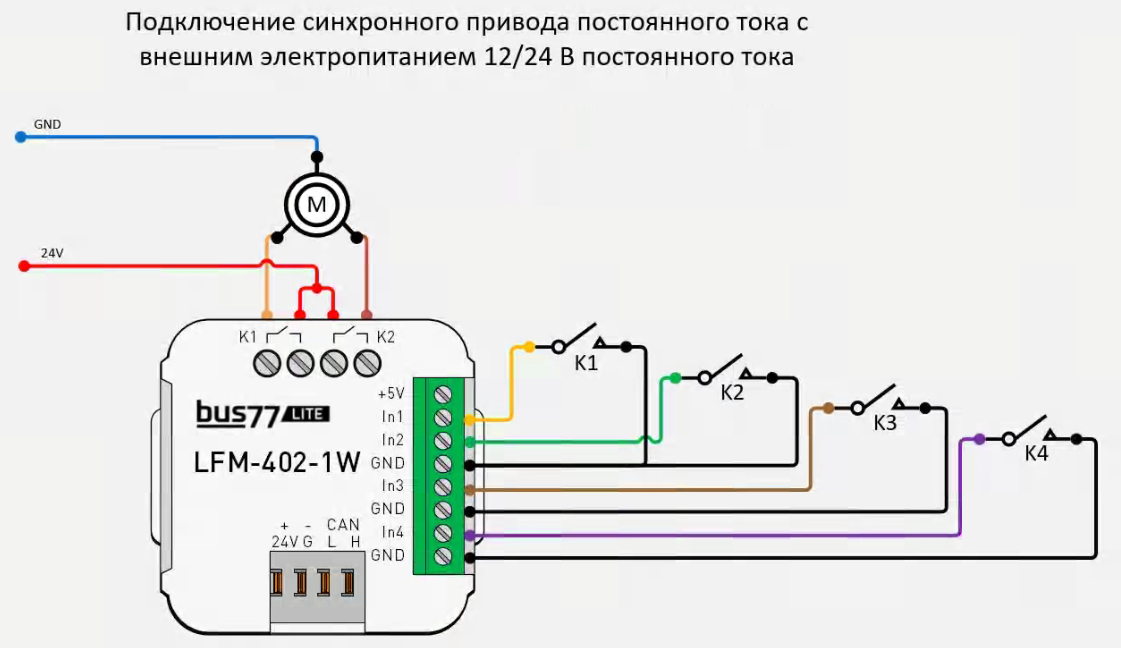

Схема подключения синхронного привода постоянного тока с внешним электропитанием 12/24 В постоянного тока:

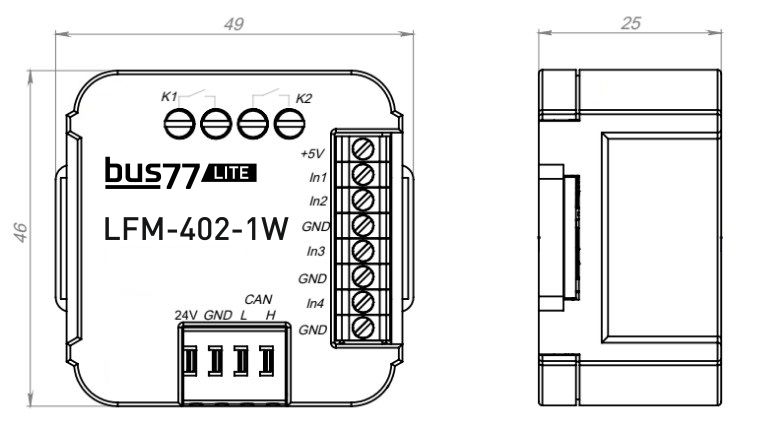

Размеры​

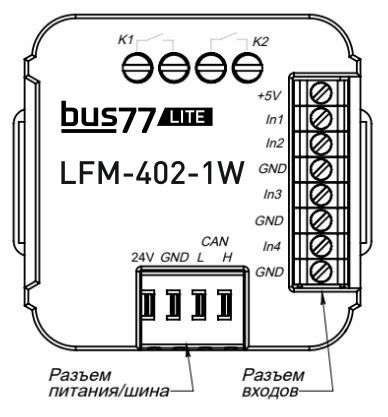

Клеммы, индикация​

Входы:

• +5V - Выход 5В
• In1 - Вход 1
• In2 - Вход 2
• GND - Общий
• In3 - Вход 3
• GND - Общий
• In4 - Вход 4
• GND - Общий

Реле:

• K1 - Реле
• K2 - Реле

Шина и питание:

• +24В
• GND
• CAN L
• CAN H

Индикаторы и кнопки:

• Системная кнопка (перезагрузка, сброс, обслуживание);
• Системный светодиод (индикация нормального режима работы и ошибок).

Особенности​

• Компактные габаритные размеры
• Функционал определяется прошивкой
• Все датчики, подключенные к входам - сетевые (видны другим устройствам)
• Все реле - сетевые (видны другим устройствам)
• Через реле подключать ТОЛЬКО резистивную нагрузку (приводы кранов, шторы и прочее слаботочное)
• Светодиодные лампы и блоки питания светодиодных ламп нельзя коммутировать

Подключение и монтаж​

• При установке прибора совместно с электроустановочными изделиями (выключатели, розетки) следует использовать углубленные подрозеточные коробки\стаканы (68*60мм).
• Для подключения датчиков следует применять провода с сечением не менее 0,22 мм².
• Для подключения реле следует применять гибкие провода с сечением не менее 0,5 мм², обжатые в наконечник НШВИ.
• Для подключения прибора с шина CAN и к блоку питания рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.
• Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.
• Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Средний срок службы изделия - не менее 5 лет.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 24 месяца (2 года) со дня продажи.

При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьими лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность​

• Модуль ввода/вывода LFM-402-1W (1шт.)
• Упаковка (1шт.)

Возможные неисправности​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.

Безопасность​

Лицензионные соглашения​

Программное обеспечение установлено на устройстве его изготовителем и поставляется вместе с ним в комплекте. Программное обеспечение отдельно не продается.

По всем вопросам обращаться в службу технической поддержки: e-mail: support@iridi.com, тел. +7 (499) 322-73-29 (доб.1)

LFM-402-1W.docx

Дата публикации: 27.01.2024

Список изменений в прошивках​

LFM-402-1W​

Профиль 1: Реле (2), Кнопка (4)​

Профиль 4: Шторы (1), Кнопка (4)​

LFM-402-1W-AT​

Профиль 1: Реле (2), Кнопка (4)​

Профиль 3: Задвижка (1), Протечка (3), Кнопка (1)​

Профиль 4: Шторы (1), Кнопка (4)​
