Hardware Lite ⇒ LFM-401P
Малогабаритный модуль ввода-вывода на 4 входа и 1 реле (16А, 230В)
документация обновлена 01.01.2024

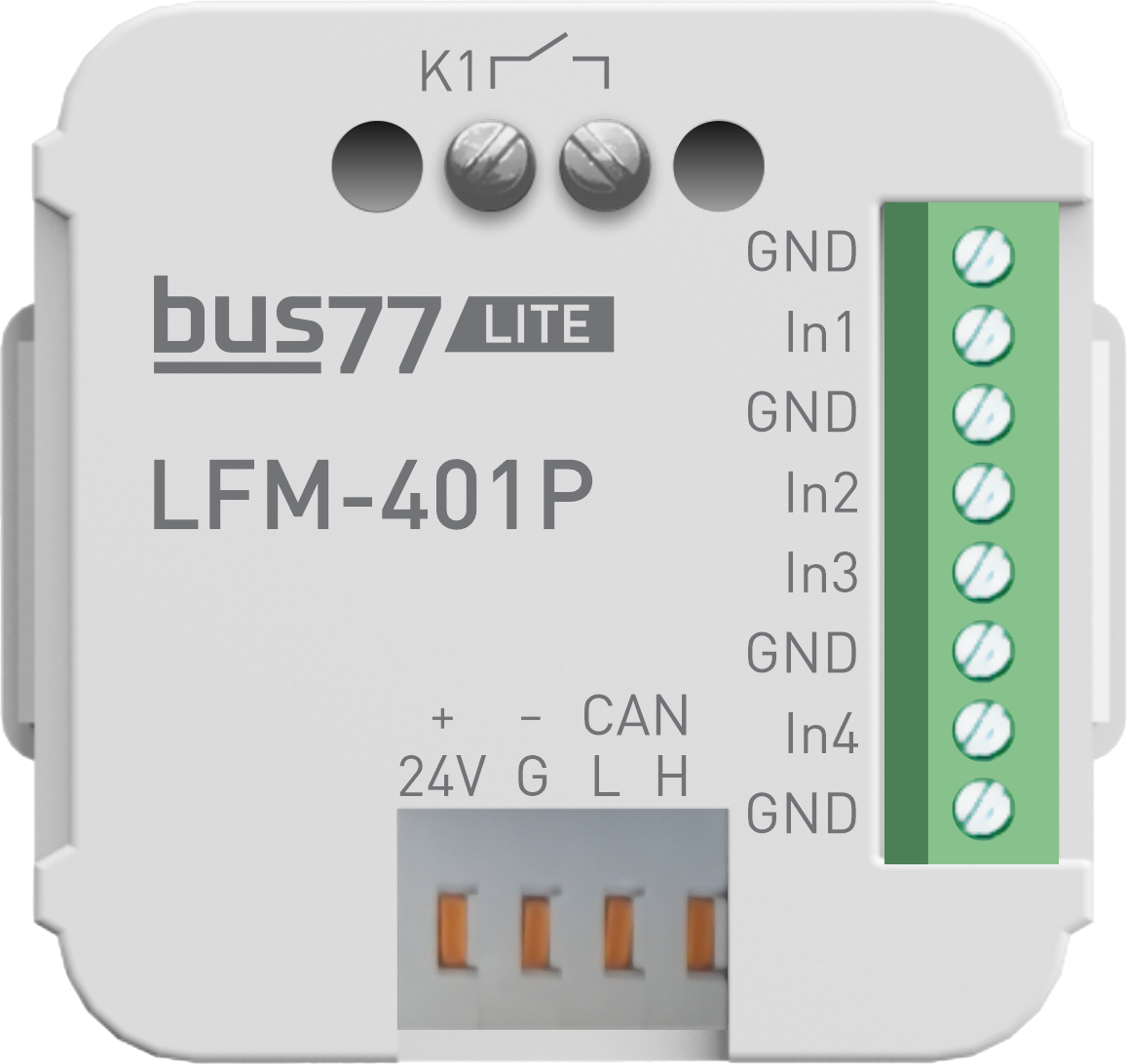

Описание модуля
Модуль позволяет подключить выключатели освещения или датчики температуры. Имеет 4 входа для сухих контактов, датчиков температуры. Также есть мощное реле для управления электрическим теплым полом или термоприводом на радиаторе отопления.

Преимущества:
- 4 входа для сухих контактов, датчиков температуры;
- реле для управления теплым полом или термоприводом;
- компактный корпус в подрозетник;
- простота монтажа.
Реестр российской продукции

Оборудование включено в реестры:
- Реестр радиоэлектронной продукции продукции Минпромторг: Каталог продукции ГИСП
Применение
Предназначен для установки в проектах автоматизации квартир, домов, зданий в децентрализованной сети bus77 iRidi©.
Применяется для управления температурой в помещениях или температурой теплого пола (водяного или электрического).
Технические характеристики
| Параметр | Значение |
|---|---|
| Код продукта | LFM-401P |
| Универсальные входы, кол-во | 4 |
| Параметры входов In1-In4: | |
| — Сухой контакт | выключатели нефиксируемые, герконы, приборы ОПС с дискретным выходом |
| — Датчики температуры | NTC10k, только VT.AC501.0.0 (valtec), LFS-T-IND, LFS-T-OUT, LFS-V-NTC |
| Реле, кол-во | 1 |
| Тип реле | нормально разомкнутые, TE Connectivity RZ03-1A4-D005 |
| Параметры реле: | |
| — Контактные данные | 16 А |
| — Контактная информация | 1 форма C (CO) / 1 форма A (NO) |
| — Номинальное напряжение | 250 В AC |
| — Максимальное напряжение переключения | 400 В AC |
| — Номинальный ток | 16 А |
| — Предельный ток включения (А контакт) | 30 А / 80 А (макс. 4 сек., коэф. заполнения 10% / макс. 20 мс., лампа накаливания; AgSnO₂) |
| — Максимальная отключающая способность | 4000 ВА |
| — Материал контакта | AgNi 90/10 или AgSnO₂ |
| — Частота работы, с нагрузкой / без нагрузки | 360 / 72000 ч⁻¹ |
| — Максимальное время срабатывания | 8 / 6 мс |
| — Максимальное время отказа, форма A / форма B | 4 / 10 мс |
| Напряжение питания | 24 В DC |
| Потребляемый ток | до 50 мА |
| Интерфейс | CAN (bus77) |
| Размеры (Ш×В×Г), мм | 49×46×25 |
| Материал корпуса | ABS пластик |
| Цвет | черный / серый |
| Класс защиты | IP20 |
| Тип монтажа | в подрозетник, в монтажную коробку |
Прошивки и схемы подключения
1. Прошивка Термостат
Назначение прошивки (типовое применение системы):
- Подогрев пола в санузлах, для комфортного пребывания там, а также для уменьшения влажности;
- Подогрев пола на лоджии, для комфортного пребывания там, а также для отсечения потока холодного воздуха от панорамных окон лоджии;
- Подогрев пола в прихожей в осенне-зимнее время, для просушки обуви и избавления от влажности;
- Подогрев рабочей зоны в кухне в осенне-зимний период (если пол из плитки).
Работает в одном из 4х режимов:
- Ручной - в этом режиме система держит установленную пользователем температуру, поддерживаются подрежимы: Комфорт(35), ЭКО(30), Сон(20) или любая заданная пользователем температура. Целевые температуры подрежимов могут быть изменены пользователем.
- Расписание - в этом режиме можно задать недельное расписание, по которому система будет переключать подрежимы.
- Безопасный - в этом режиме выставляется минимально допустимая температура пола (например 20С), используется обычно при долговременном отсутствии (отпуск).
В зависимости от выбранного режима, система поддерживает необходимую температуру и логику работы теплого пола.
Также есть 2 системных режима:
- Сервисный - в этот режим можно перевести систему из приложения, он нужен для обслуживания элементов системы. В этом режиме не работает логика управления термостатом, можно управлять нагревом пола вручную. Также можно следить за показаниями датчика температуры.
- Аварийный - в этот режим термостат перейдет автоматически, если перестанут поступать актуальные и адекватные данные от датчика температуры комнаты (датчик уйдет в обрыв или в КЗ или начнет выдавать сильно завышенные или заниженные показания). При переходе в этот режим питание теплого пола будет отключено.
В зависимости от выбранного режима, оборудование поддерживает необходимую температуру и логику работы. Если какой то из датчиков температуры вышел из строя - система предупредит, что надо вызвать техника и перейдет в режим управления без внешнего датчика температуры.

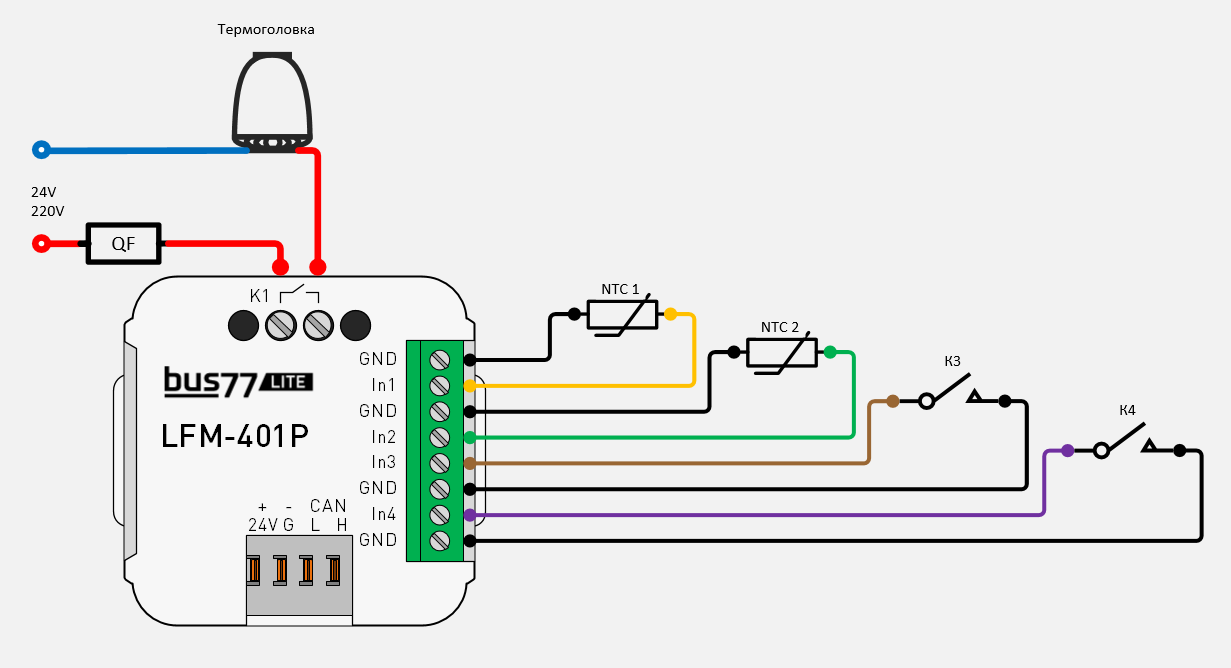

Схема подключения:

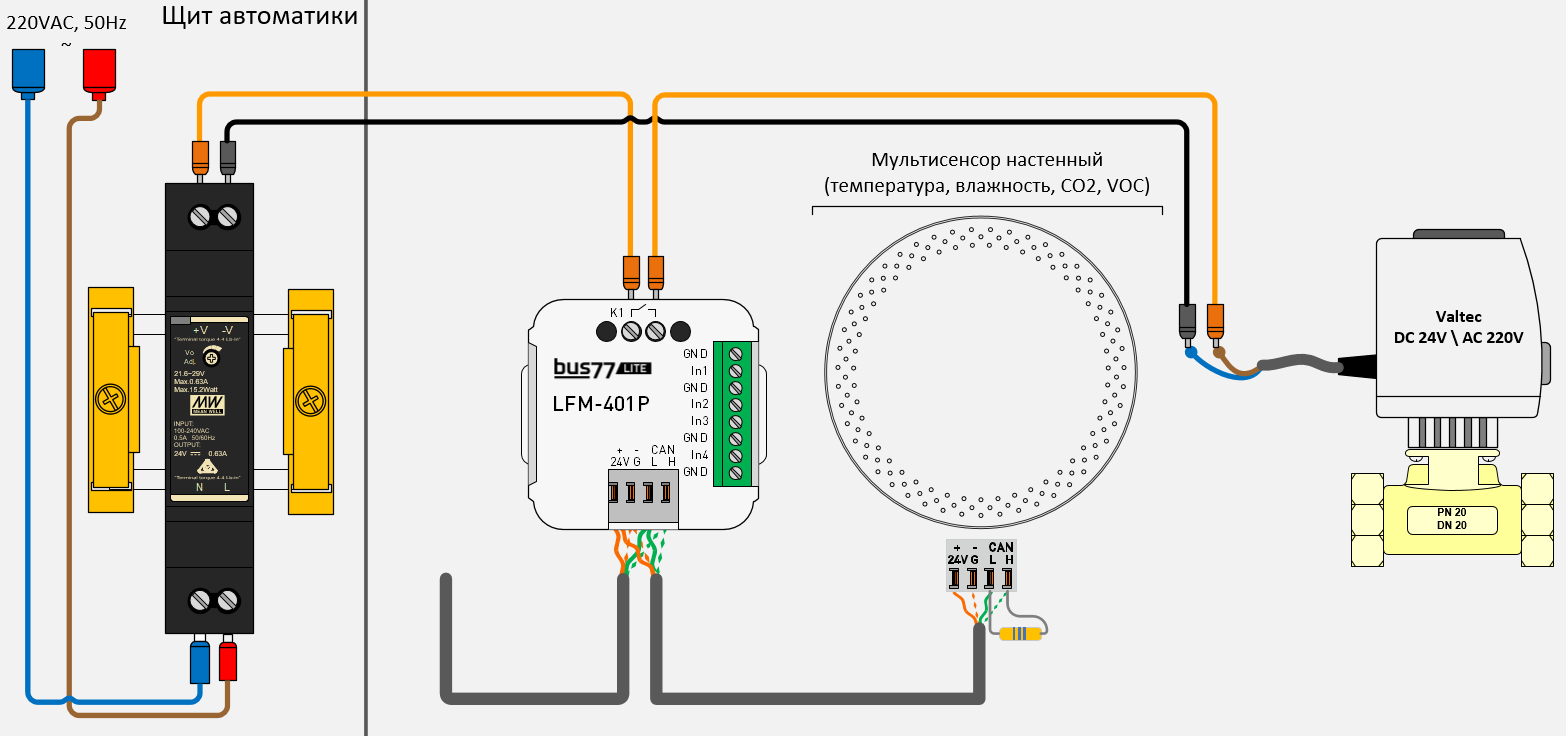

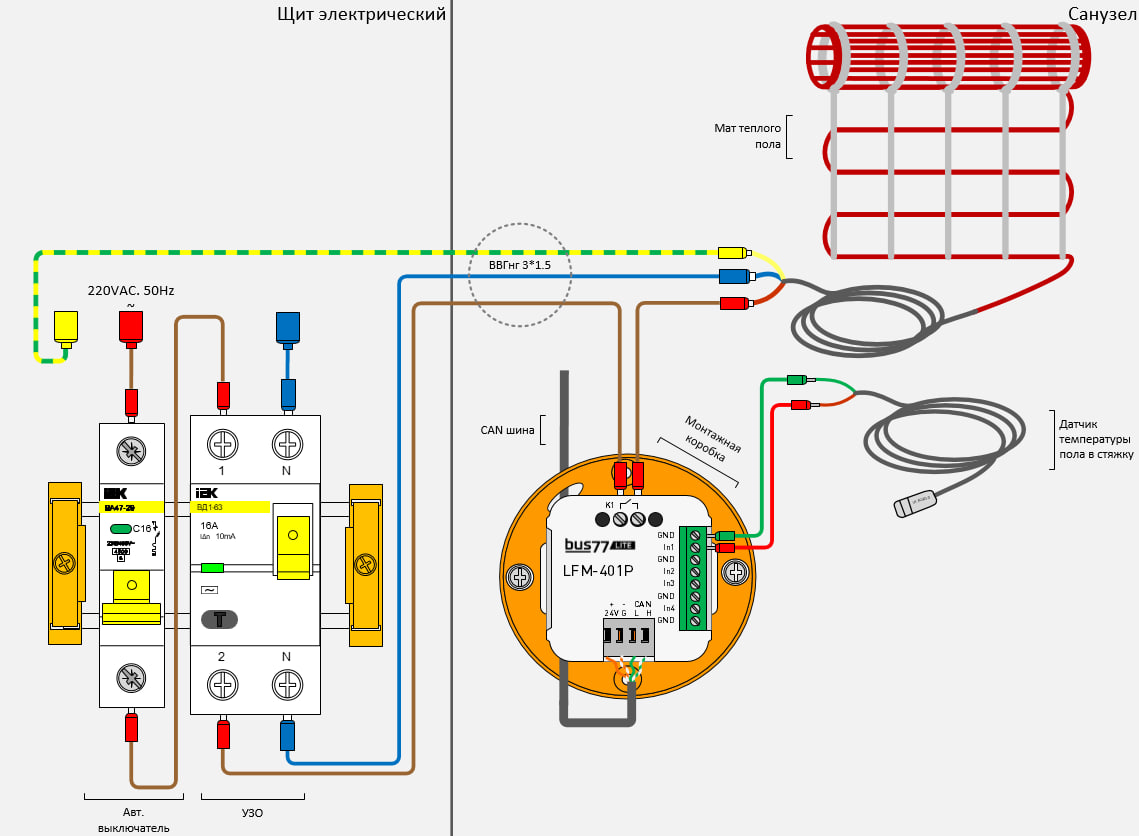

Варианты применения:


2. Прошивка 4 сухих контакта + 1 реле
Назначение прошивки:
Предназначена для подключения 4-х сенсоров / выключателей с выходом "сухой контакт" или "открытый коллектор". Основное использование - управление освещением. Входы воспринимают короткие нажатия, двойные нажатия и удержание настраиваемой продолжительности.
По каждому событию можно выполнить несколько уникальных действий:
- Нажатие может включать / выключать / переключать группу освещения или нагрузку
- Запускать / сохранять сценарий
- Работать в режиме мастер-выключателя, учитывая состояние источников освещения при их переключении
Реле устройства может быть включено / выключено / переключено с других устройств сети (например, кнопок, в количестве до 7 штук). Реле может управлять устройствами с током потребления не более 16А (обязательно учитывайте пусковые токи).

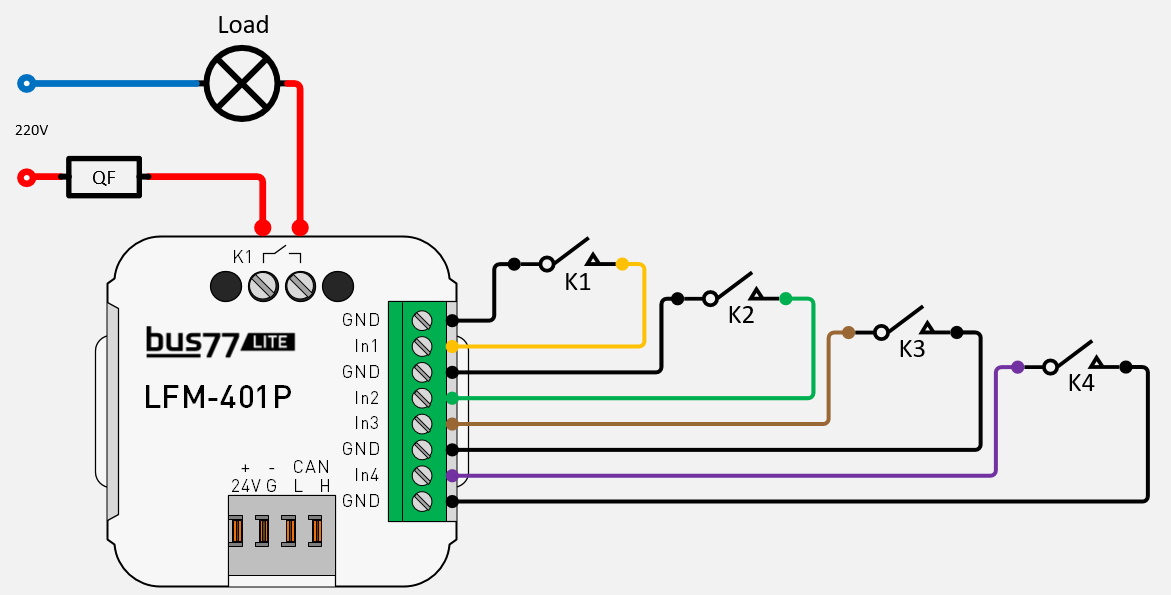

Схема подключения:

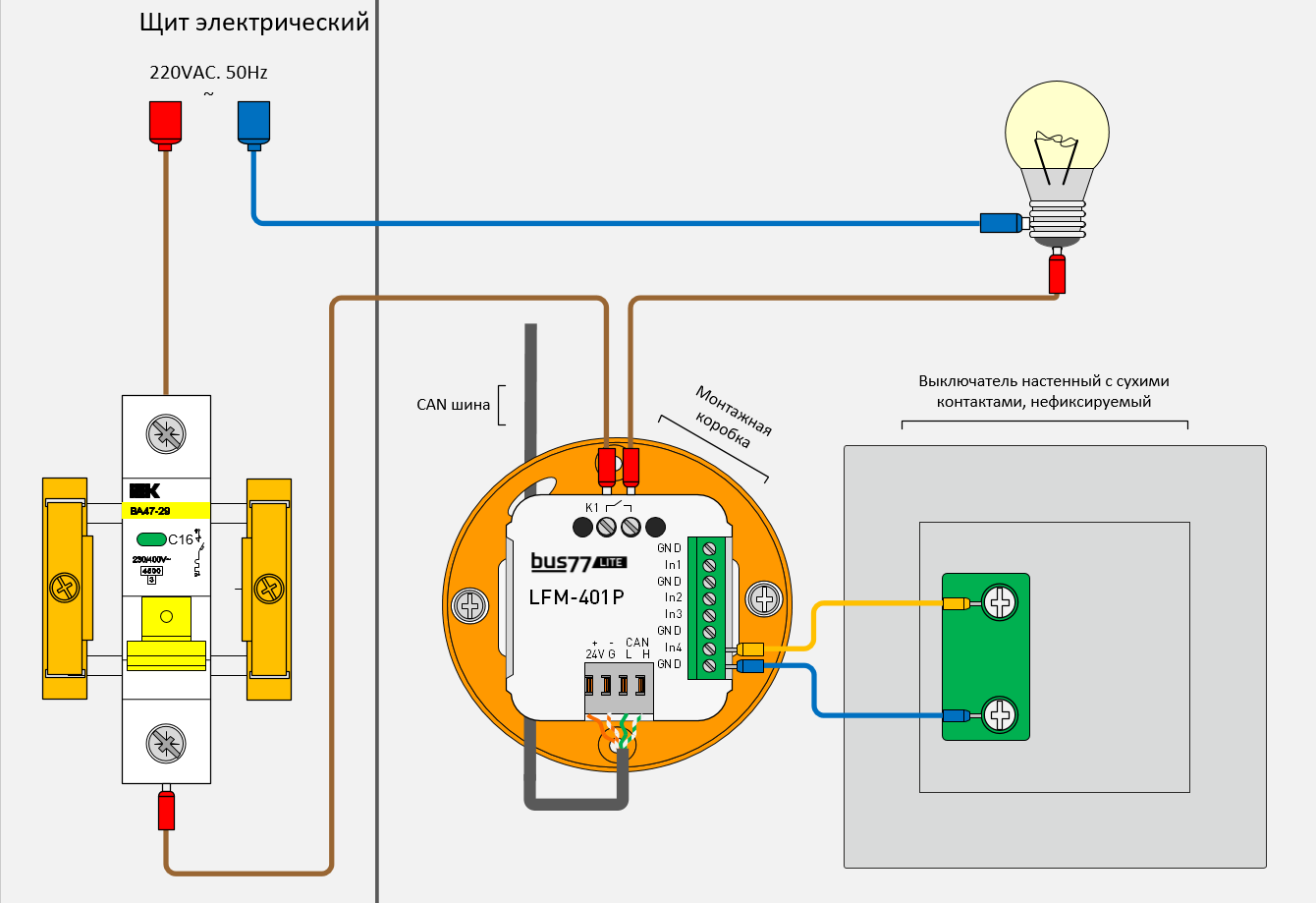

Варианты применения:

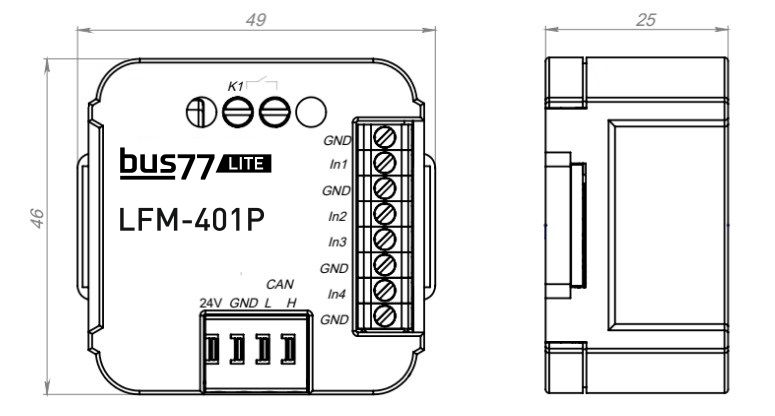

Размеры

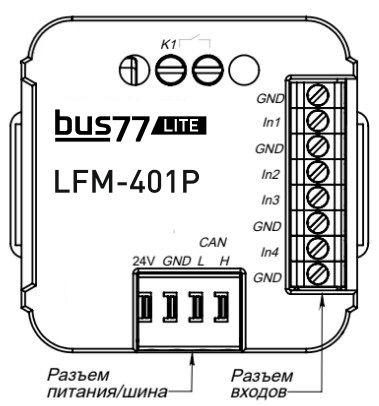

Клеммы, индикация

Входы:
- GND - Общий
- In1 - Вход 1
- GND - Общий
- In2 - Вход 2
- In3 - Вход 3
- GND - Общий
- In4 - Вход 4
- GND - Общий
Реле:
- K1 - Реле
Шина и питание:
- +24В
- GND
- CAN L
- CAN H

Индикаторы и кнопки:
- Системная кнопка (перезагрузка, сброс, обслуживание);
- Системный светодиод (индикация нормального режима работы и ошибок).
Особенности
- Компактные габаритные размеры,
- Функционал определяется прошивкой,
- Все датчики, подключенные к входам - сетевые (видны другим устройствам);
- Все реле - сетевые (видны другим устройствам)
- Через реле можно подключать любую нагрузку, с учетом пусковых токов.
Подключение и монтаж

- При установке прибора совместно с электроустановочными изделиями (выключатели, розетки) следует использовать углубленные подрозеточные коробки\стаканы (68*60мм).
- Для подключения датчиков следует применять провода с сечением не менее 0,22 мм².
- Для подключения реле следует применять гибкие провода с сечением не менее 0,5 мм², обжатые в наконечник НШВИ.
- Для подключения прибора с шина CAN и к блоку питания рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.
- Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.
- Все работы по подключению изделия должны производиться только при отключенном напряжении.
Текущий ремонт
При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.
Хранение, транспортировка и срок службы
Изделия должны храниться в упаковке при температуре от 0 С до +40○С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3○С/мин) и влажности (более 5%/мин) воздуха не допускаются.
Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50○С до +50○С, при относительной влажности воздуха до 100% - при 25○С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.
Средний срок службы изделия - не менее 5 лет.
Гарантия изготовителя
Гарантийный срок эксплуатации - 24 месяца (2 года) со дня продажи.
При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьими лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя
Комплектность
- Модуль ввода/вывода LFM-401P (1шт.)
- Упаковка (1шт.)
Возможные неисправности
| Неисправность | Вероятная причина | Устранение неисправности |
|---|---|---|
| Прибор не включается (нет индикации) | Нет питания | Подключить питание, проверить блок питания |
| Недостаточное напряжение питания | Проверить напряжение, должно быть не ниже 15В | |
| Вышел из строя | Отправить в гарантийный ремонт | |
| Устройство не находится в ПО | Шина не подключена | Подключить шину |
| Шина закорочена | Проверить КЗ на шине, если есть — устранить | |
| Нет терминирующего резистора на шине | Установить резистор 120 Ом на концах шины | |
| Устройство не выполняет ожидаемый программный функционал | Нет прошивки | Загрузить через ПО прошивку |
| Загружена другая прошивка | Загрузить нужную прошивку через ПО |
Утилизация
По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.
Безопасность
ВНИМАНИЕ: монтаж устройства осуществляется при выключенном питании устройства.
Лицензионное соглашение
Программное обеспечение установлено на устройстве его изготовителем и поставляется вместе с ним в комплекте. Программное обеспечение отдельно не продается.
По всем вопросам обращаться в службу технической поддержки: e-mail: support@iridi.com, тел. +7 (499) 322-73-29 (доб.1)
ПРЕДОСТЕРЕЖЕНИЕ: не допускается использовать устройство в системах, ответственных за безопасность людей, животных, материальных ценностей, а также в системах, отказ которых приведёт к нарушению безопасности.
Список изменений в прошивках
LFM-401P
Профиль 2: Реле (1), Кнопка (4)
| Дата | Версия прошивки | Изменения |
|---|---|---|
| 28.11.2024 | 2.1.1123271124 | - Добавлено шифрование; - Добавлен режим кнопки "Фиксируемый выключатель"; - Добавлена возможность диммирования с одной кнопки; - Исправлено восстановление устройства (в случае наличия в проекте нескольких устройств LFM-401P с некорректной прошивкой, для обновления потребуется предварительно удалить эти устройства). |
LFM-401P-AT
Профиль: 1 - Термостат (1), Температура (2), Кнопка (2)
| Дата | Версия прошивки | Изменения |
|---|---|---|
| 13.05.2024 | 2.1.1455201023 | Релиз прошивки. |
| 19.05.2025 | 2.5.1226240325 | - Добавлен режим «По расписанию». |
| 18.02.2026 | 3.0.1825200126 | - Улучшена стабильность работы устройства при дребезге контактов и перебоях в питании; - Исправлены данные о температуре при отсутствии физического датчика: вместо -20 градусов, теперь 0.0; - Исправлены резкие изменения в показаниях датчика температуры. |
Профиль 2: Реле (1), Кнопка (4)
| Дата | Версия прошивки | Изменения |
|---|---|---|
| 06.06.2024 | 2.2.1245240524 | - Расширен функционал у подустройства "Кнопка" для режимов "Кнопка" и "Мастер-кнопка"; - Увеличено количество поддерживаемых сценариев. |
| 28.11.2024 | 2.1.1123271124 | - Добавлено шифрование; - Добавлен режим кнопки "Фиксируемый выключатель" - Добавлена возможность диммирования с одной кнопки - Исправлено восстановление устройства (в случае наличия в проекте нескольких устройств LFM-401P с некорректной прошивкой, для обновления потребуется предварительно удалить эти устройства) |
| 03.04.2026 | 3.0.1406200326 | - Улучшена стабильность работы устройства при дребезге контактов и перебоях в питании; - Улучшена стабильность восстановления данных |
