Hardware Lite ⇒ LDM-402-1W

документация обновлена 27.3.2026

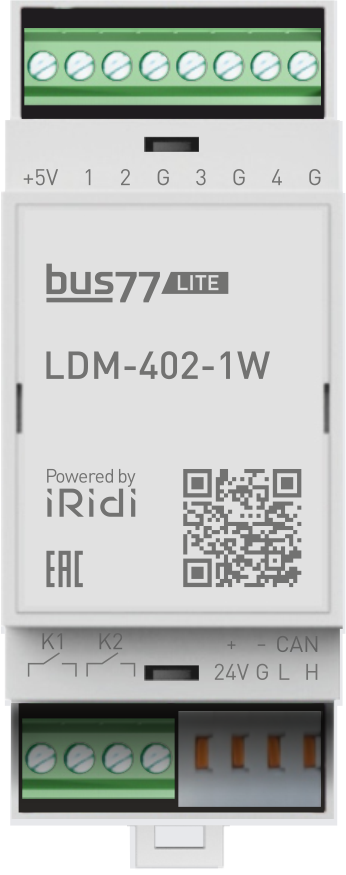

Описание модуля​

Модуль малогабаритный для монтажа на DIN-рейку. Используется для организации системы защиты от протечек или как универсальный модуль ввода-вывода (4 сухих контакта + 2 реле).

Преимущества:

• 4 универсальных входа;
• 2 реле;
• все датчики, подключенные к входам - сетевые (видны другим устройствам);
• компактный корпус для монтажа в подрозетник;
• простота монтажа.

Применение​

Предназначен для установки в проектах автоматизации квартир, домов, зданий в децентрализованной сети bus77 iRidi©.

• Для защиты от протечек (подключаются датчики протечки и краны);
• Для контроля датчиков протечки (smart датчиков IRIDI LFS-WT-xxx и обычных датчиков с выходом типа сухой контакт или открытый коллектор [NO и NC тип]);
• Для сбора информации от выключателей, переключателей (герконы, реле, сухие контакты);
• Для получения сигналов со устройств ОПС (через сухие контакты).

Технические характеристики​

Прошивки и схемы подключения​

1. Прошивка “4 сенсора/выключателя и 2 реле”​

Назначение прошивки:

Предназначена для подключения 4-х сенсоров/выключателей с выходом сухой контакт или открытый коллектор. Воспринимает короткие нажатия, двойные нажатия и удержание. Каждому событию можно присвоить до 7 уникальных действий, в том числе вызов сценариев. Нажатие может включать/выключать/переключать группу, нагрузку или запускать/сохранять сценарий на этом же и других устройствах шины. Реле могут быть включены/выключены/переключены с этого же и других устройствах шины. Можно управлять устройствами с током потребления не более 5А (обязательно учитывайте пусковые токи).

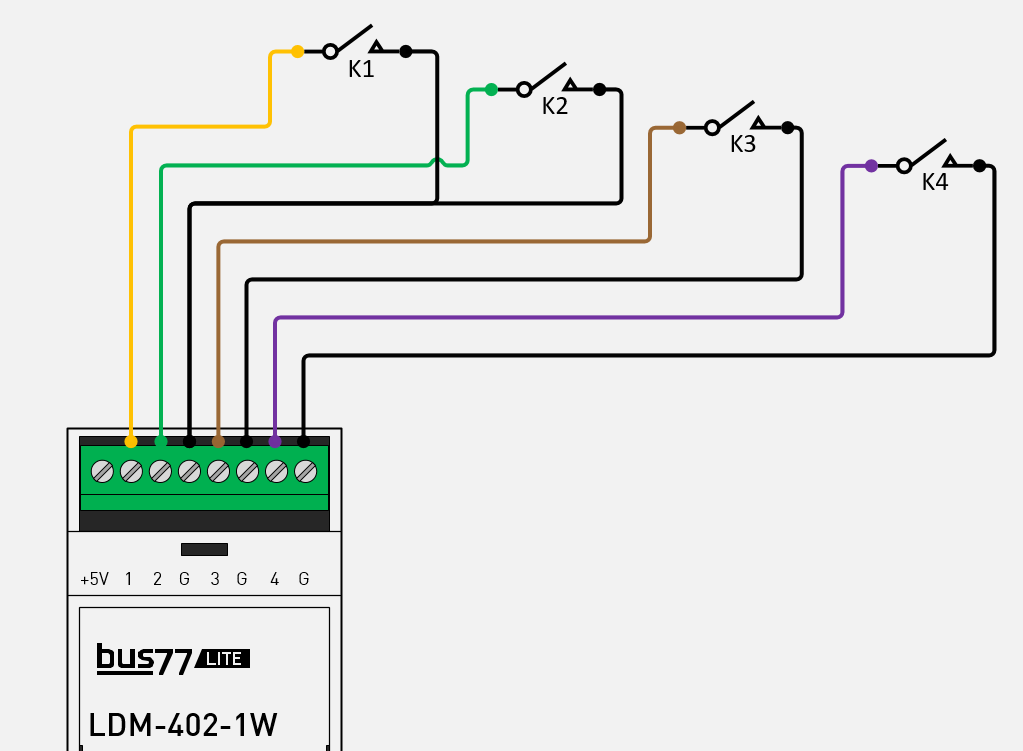

Схема подключения сенсоров/выключателей:

• K1, K2, K3, K4 – выключатели нефиксируемые, герконы, датчики движения, приборы ОПС с дискретным выходом.

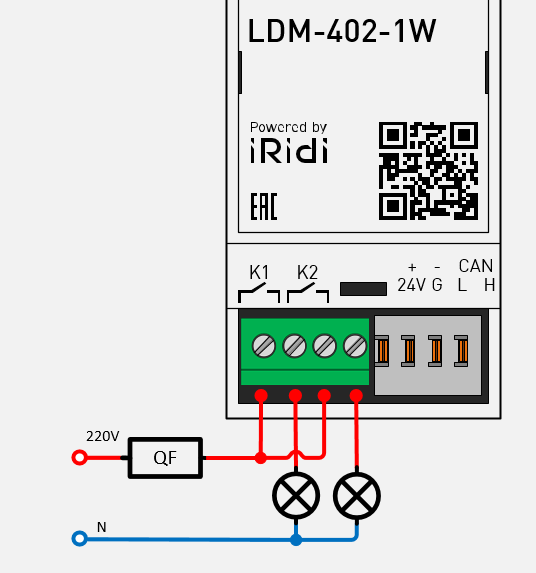

Схема подключения нагрузки:

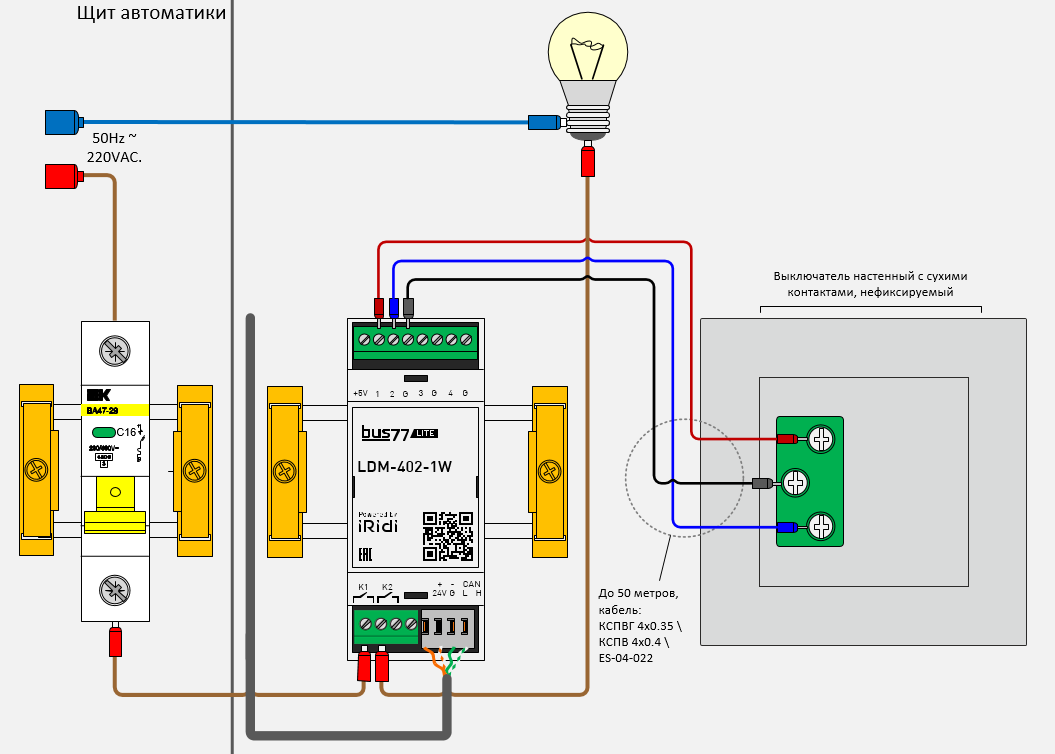

Варианты применения:

2. Прошивка” Защита от протечки”​

Назначение прошивки:

К устройству подключаются датчики протечки при сработке которых происходит перекрытие кранов. На 4 вход подключается нефикисруемый выключатель, для локального управления режимом работы модуля. Модуль может работать в следующих режимах: Штатный режим - если датчик фиксирует протечку в течение 5 секунд, происходит закрытие крана; Режим "уборка" - датчики отключены; Ручное управление - только информирование о протечке, автоматическое закрытие крана не производится.

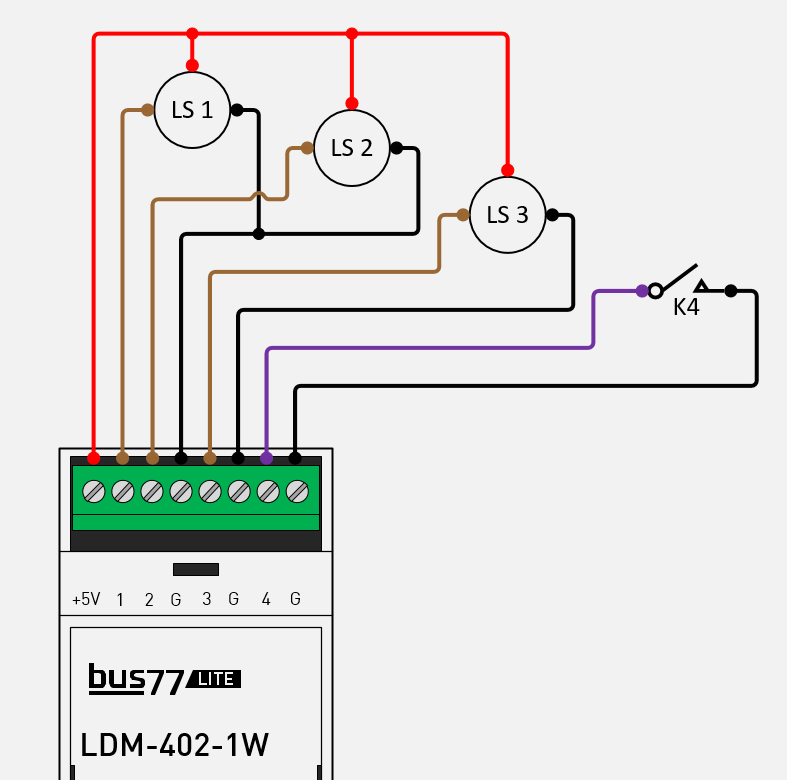

Подключение датчиков протечки:

• LS1, LS2, LS3 – smart датчики IRIDI LFS-WT-xxx
• K1 – нефиксируемая кнопка, возможно подключение только на 4й вход

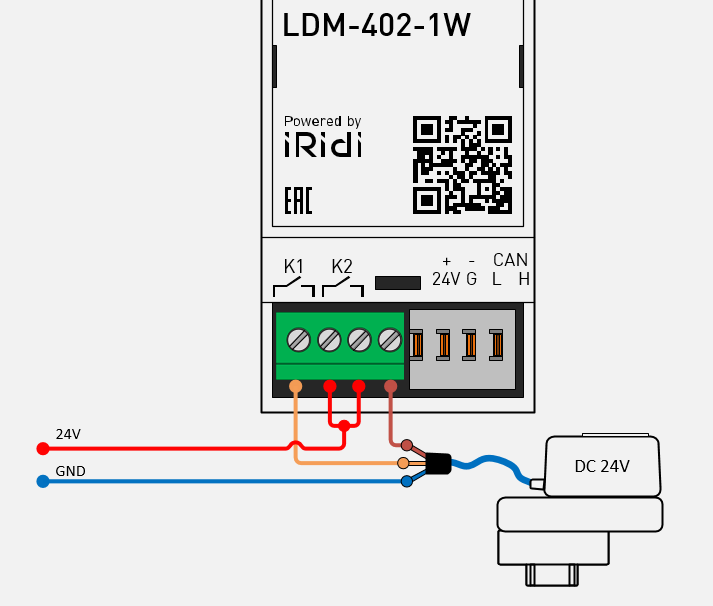

Подключение крана CR02:

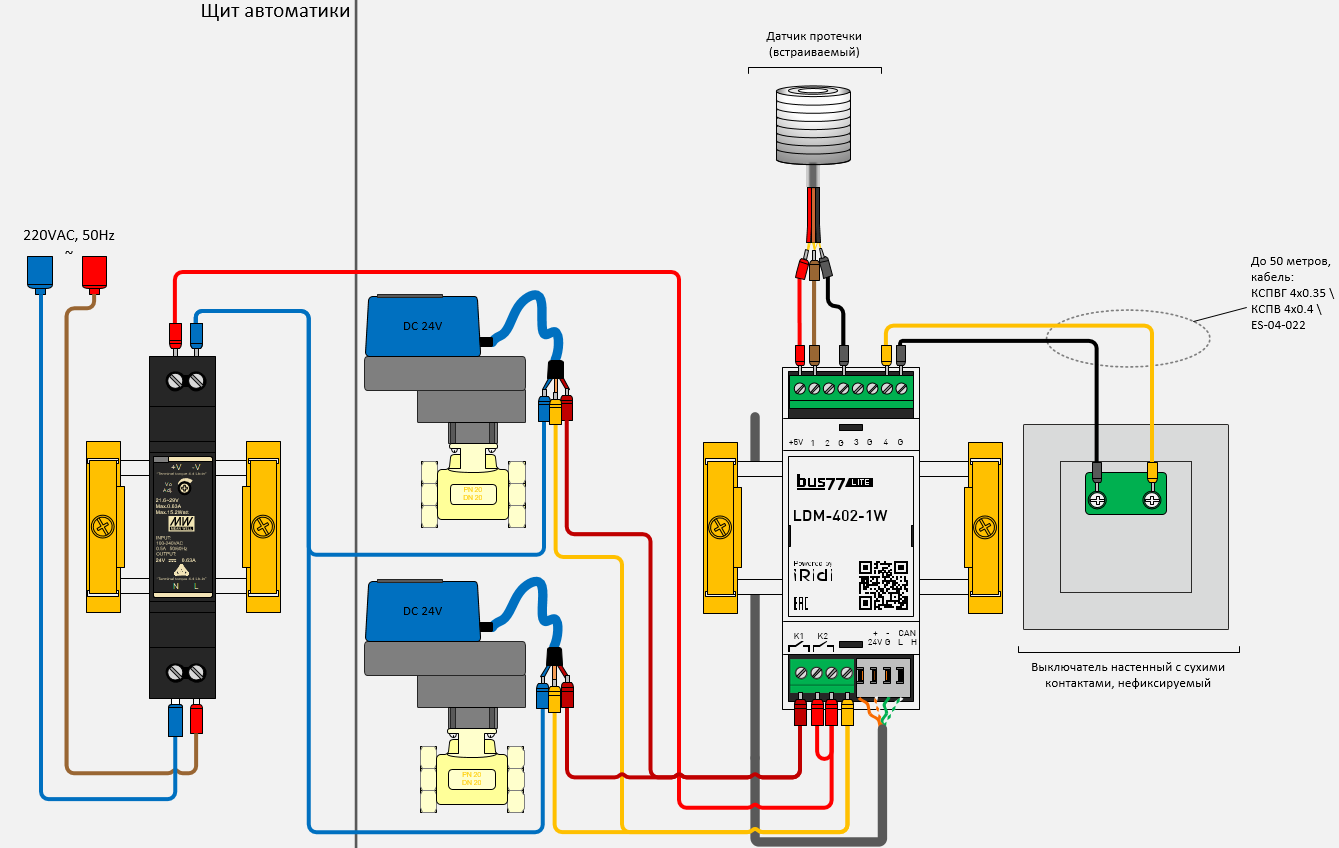

Варианты применения:

Размеры​

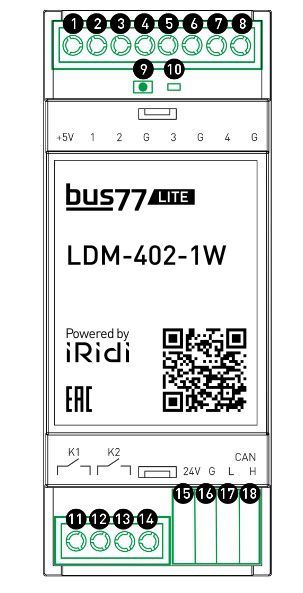

Клеммы, индикация​

Входы:

• (1) +5V - Выход 5В
• (2) 1 - Вход 1
• (3) 2 - Вход 2
• (4) G - Общий
• (5) 3 - Вход 3
• (6) G - Общий
• (7) 4 - Вход 4
• (8) G - Общий

Кнопки и индикация:

• (9) - Системная кнопка
• (10) - Системный светодиод

Реле:

• (11)(12) K1 - Реле
• (13)(14) K2 - Реле

Шина и питание:

• (15) +24V - Плюс питания шины
• (16) G - Минус питания шины
• (17) L - CAN L
• (18) H - CAN H

Особенности​

• Функционал определяется прошивкой,
• К реле подключать ТОЛЬКО резистивную нагрузку (приводы кранов, шторы и др. слаботочное). Светодиодные лампы и блоки питания светодиодных ламп коммутировать нельзя .
• Все датчики, подключенные к входам - сетевые (видны этому и другим устройствам шины);
• Все реле - сетевые (видны этому и другим устройствам шины)

Подключение и монтаж​

• Для подключения датчиков следует применять провода с сечением не менее 0,22 мм².
• Для подключения реле следует применять гибкие провода с сечением не менее 0,5 мм², обжатые в наконечник НШВИ.
• Для подключения прибора с шина CAN и к блоку питания рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.
• Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.
• Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Средний срок службы изделия - не менее 5 лет.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 24 месяца (2 года) со дня продажи.

При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьими лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность​

• Модуль ввода/вывода LDM-402-1W (1шт.)
• Упаковка (1шт.)

Возможные неисправности​

Список изменений в прошивках​

Профиль 1: Кнопка (4), Реле (2)​

Профиль 3 : Задвижка(1), Датчик протечки(3), Кнопка(1)​

LDM-402-1W-AT​

Профиль 1: Реле (2), Кнопка (4)​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.
