Hardware Lite ⇒ LDM-1600

документация обновлена 19.3.2026

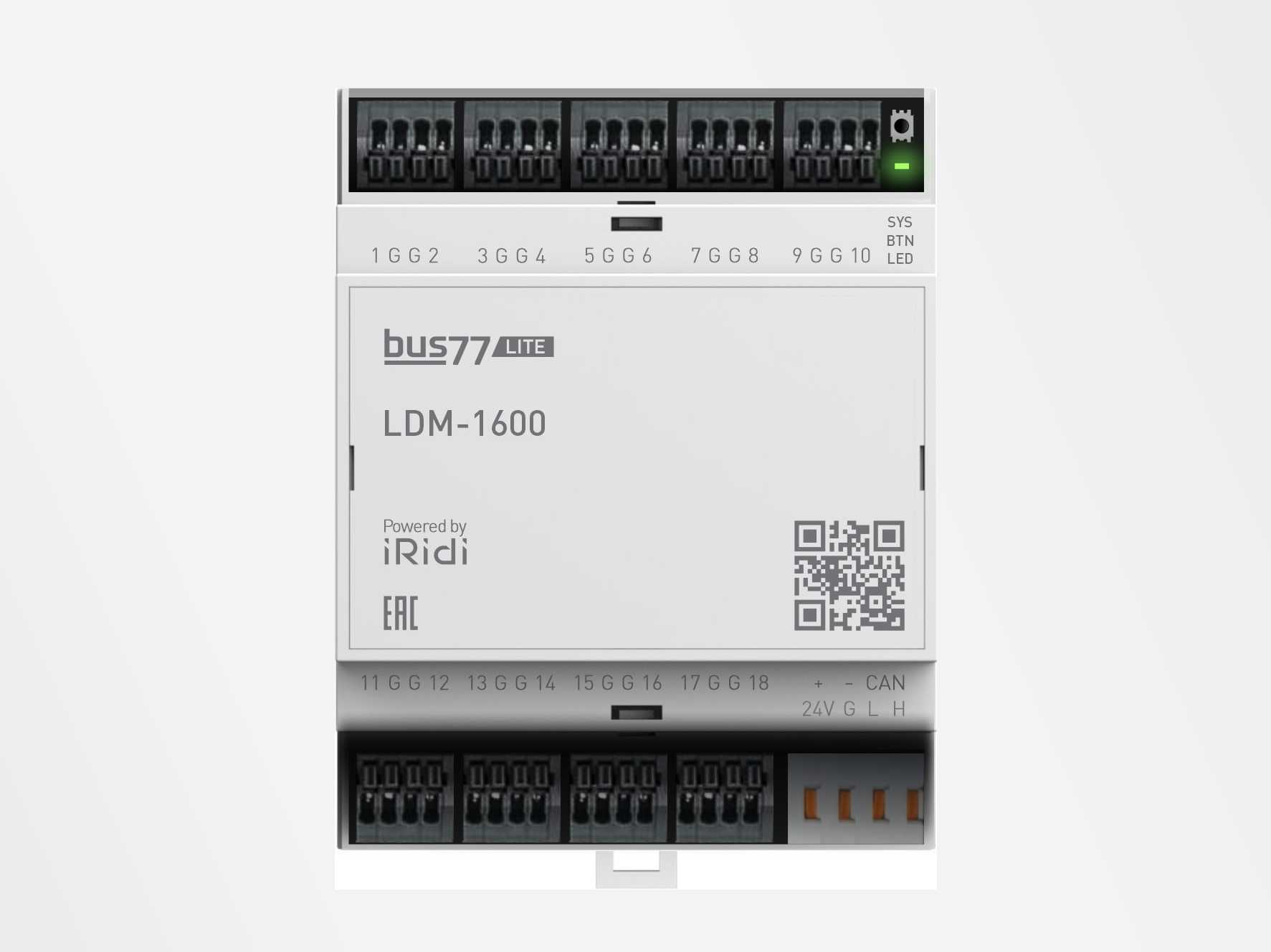

Описание модуля​

Модуль позволяет собирать данные с различных датчиков и устройств. Имеет 16 входов для подключения сухих контактов, датчиков различных типов (сопротивление, ток, напряжение). Тип входа выбирается программно.

Преимущества:

• 16 входов для подключения сухих контактов, датчиков различных типов;
• тип входа выбирается программно для простоты конфигурирования модуля.

Варианты прошивок:

• v.1 - прошивка принимает данные с подключенных датчиков и устройств и передает по шине для использования в алгоритмах контроля и управления.

Применение​

Устройство предназначено для установки в проектах автоматизации квартир, домов, зданий в децентрализованной сети bus77 iRidi©.

• Для контроля датчиков протечки (smart датчиков IRIDI LFS-WT-xxx и обычных датчиков с выходом типа открытый коллектор[NO и NC тип]).
• Для сбора информации от выключателей, переключателей ( реле, сухие контакты)
• Для получения сигналов со устройств ОПС (герконы, датчики движения, через сухие контакты)
• Для получения данных с датчиков с токовым выходом 0-50мА
• Для получения данных с датчиков с выходом 0-30В
• Для измерения сопротивления 0-100 кОм

Технические характеристики​

Общие параметры​

Типы входов​

Прошивки и схемы подключения​

Прошивка 16 универсальных входов​

Назначение прошивки:

К устройству подключаются аналоговые датчики с различным типом выхода. Данные аналоговых датчиков передаются в шину бас77 в исходном или модифицированном значении(модификация через коэффициенты). Также к устройству могут быть подключены выключатели. Настройка типа входа осуществляется из настроечного ПО. Обязательно перед сменой конфигурации проверьте выбранные типы входов.

Схема подключения

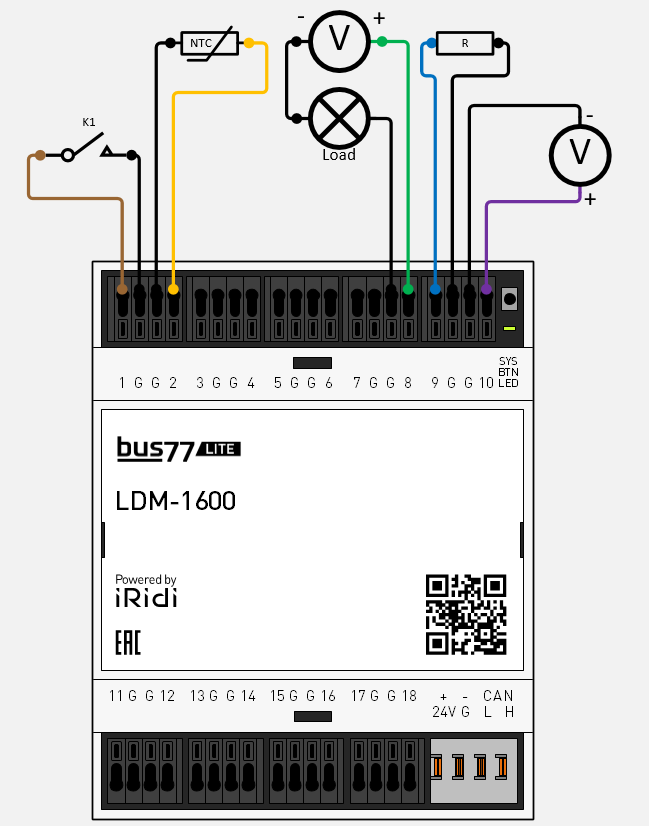

Схемы подключения сенсоров и устройств​

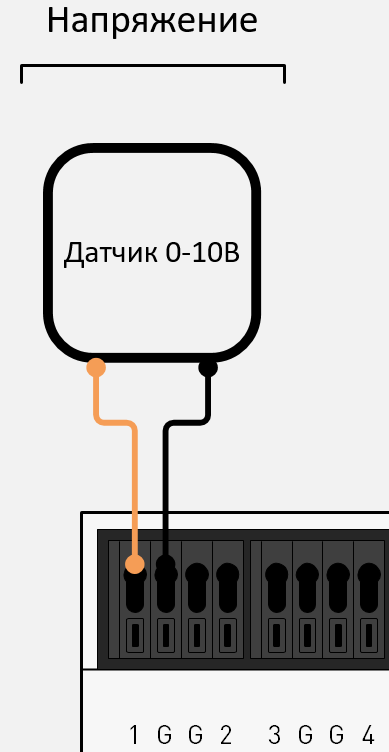

Схема подключения датчиков с входом типа Напряжение

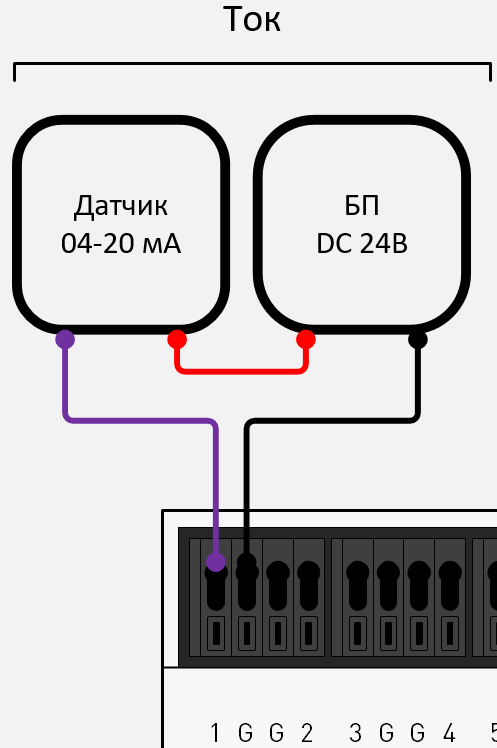

Схема подключения датчиков с входом типа Ток

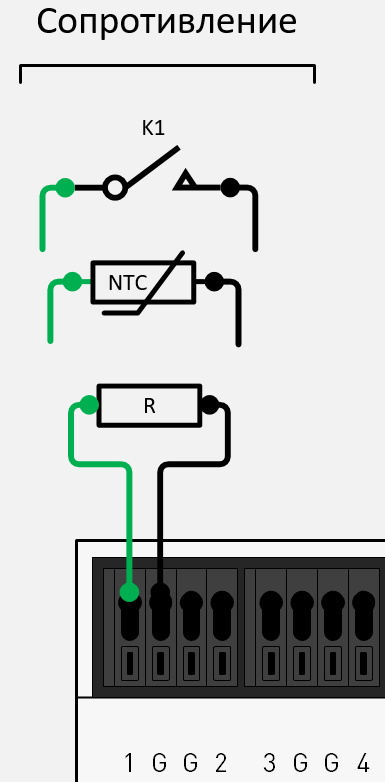

Схема подключения датчиков с входом типа Сопротивление

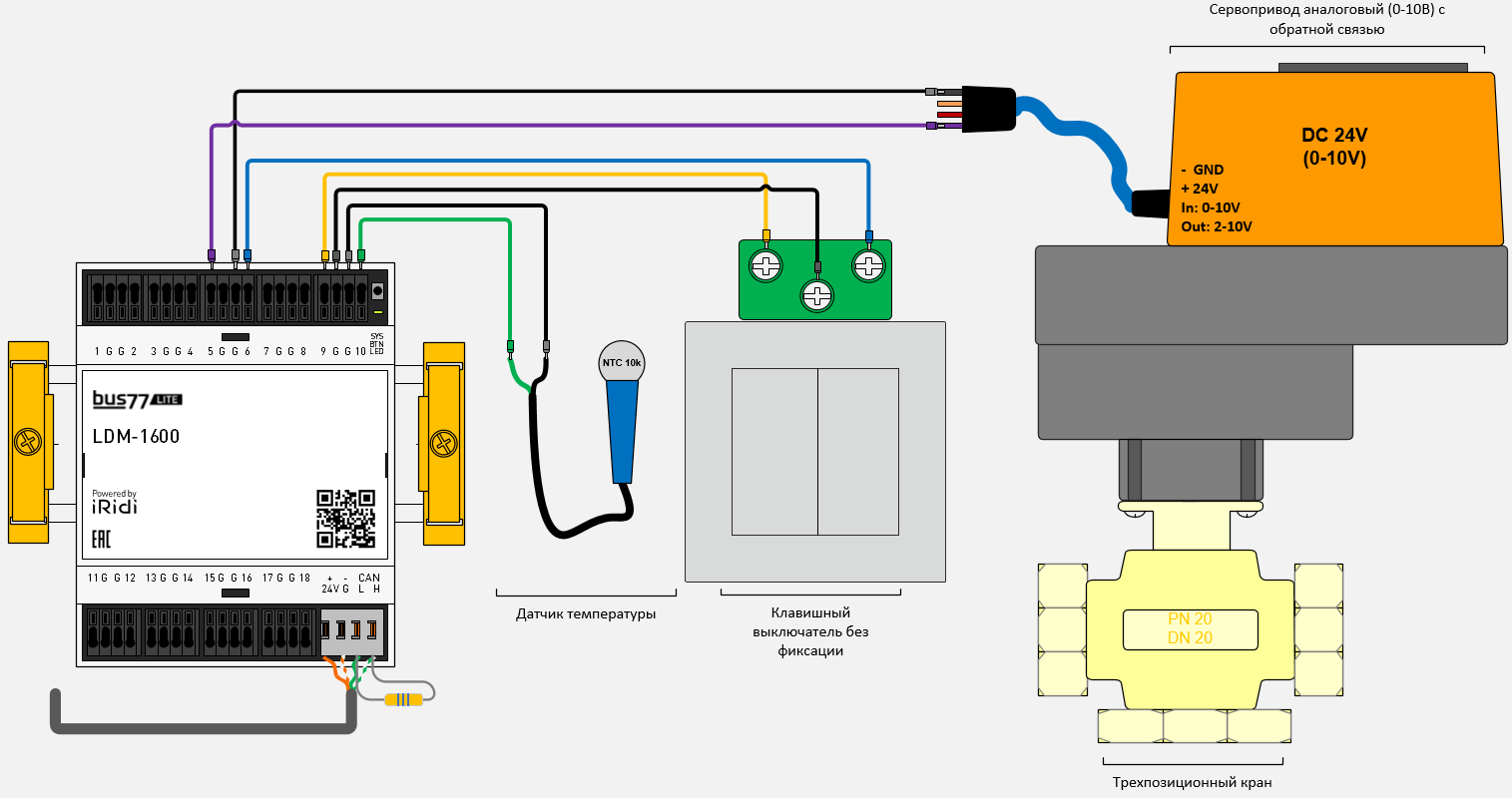

Варианты применения:

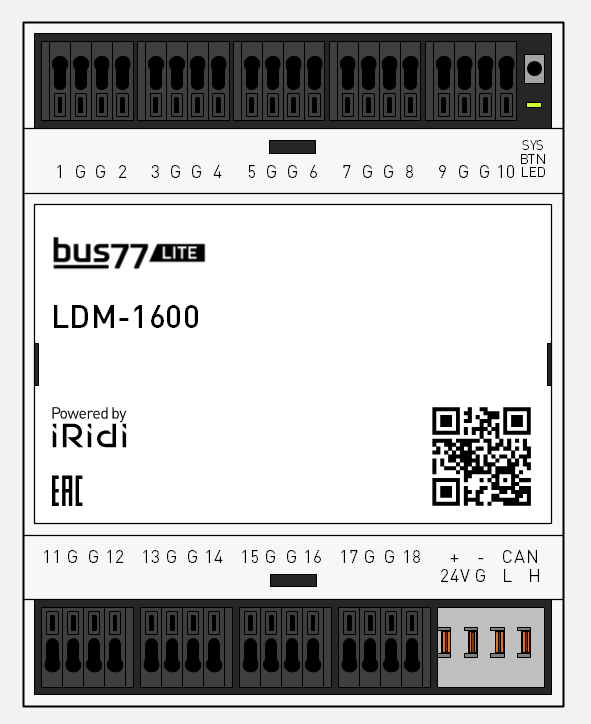

Клеммы, индикация​

Входы:

• In1 - Вход 1

• GND

• GND

• In2 - Вход 2

• In1 - Вход 3

• GND

• GND

• In2 - Вход 4

• In1 - Вход 5

• GND

• GND

• In2 - Вход 6

• In1 - Вход 7

• GND

• GND

• In2 - Вход 8

• In1 - Вход 9

• GND

• GND

• In2 - Вход 10

• In1 - Вход 11

• GND

• GND

• In2 - Вход 12

• In1 - Вход 13

• GND

• GND

• In2 - Вход 14

• In1 - Вход 15

• GND

• GND

• In2 - Вход 16

• In1 - Вход 17 (reserved)

• GND (reserved)

• GND (reserved)

• In2 - Вход 18 (reserved)

Шина и питание:

• +24В
• GND
• CAN L
• CAN H

Особенности​

• Вход может быть на различные типы сигналов, при изменении типа входа устройство необходимо перезагрузить для применения настроек.
• Аналоговые сигналы могут быть откалиброваны через коэффициенты. (изменение диапазона)

Подключение и монтаж​

• Для подключения датчиков следует применять провода с сечением не менее 0,22 мм².
• Для подключения прибора с шина CAN и к блоку питания рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.

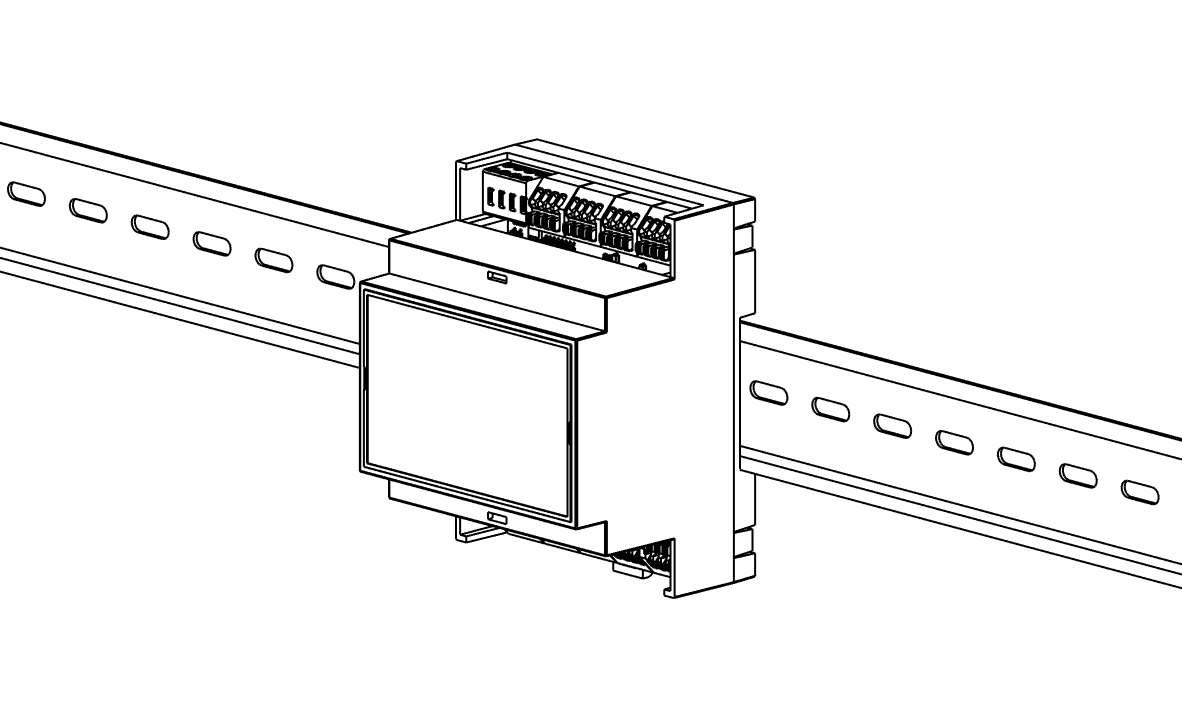

• Монтаж осуществляется на DIN рейку шириной 35мм.
• Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.
• Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Средний срок службы изделия - не менее 5 лет.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 24 месяца (2 года) со дня продажи.

При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьими лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность​

• Модуль ввода/вывода LDM-1600 (1шт.)
• Упаковка (1шт.)

Возможные неисправности​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.

Безопасность​

Лицензионные соглашения​

Программное обеспечение установлено на устройстве его изготовителем и поставляется вместе с ним в комплекте. Программное обеспечение отдельно не продается.

По всем вопросам обращаться в службу технической поддержки: e-mail: support@iridi.com, тел. +7 (499) 322-73-29 (доб.1)
