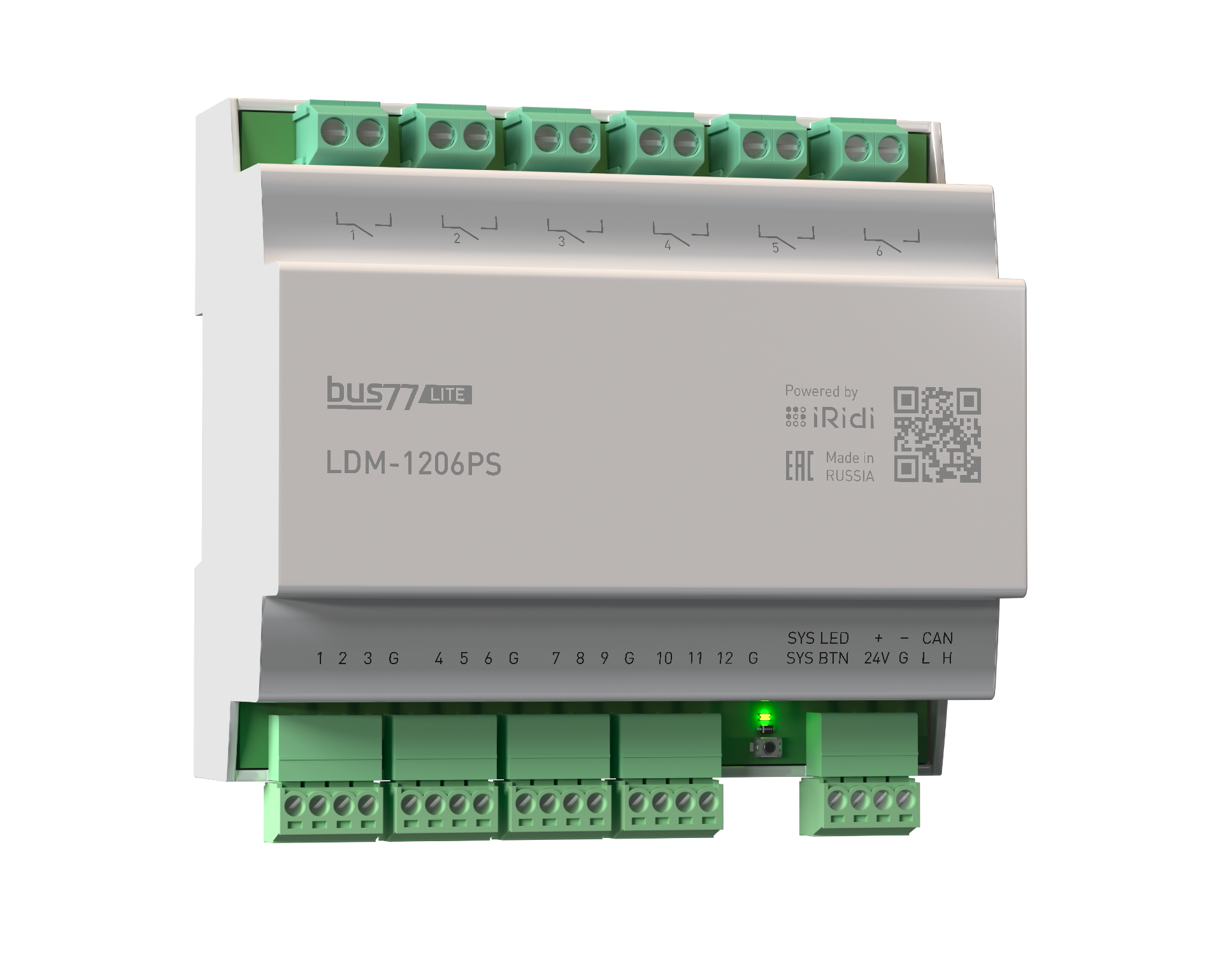

Щитовой модуль ввода-вывода на 6 мощных реле 16А (400А до 20мс, ZeroCross) и 12 входами

документация обновлена 19.3.2026

Описание модуля​

Устройство предназначено для установки в проектах автоматизации квартир, домов, зданий в децентрализованной сети bus77 iRidi©, в линейке оборудования Bus77 Lite.

Модуль DM-1206PS имеет 6 мощных реле с симисторной поддержкой, подходящих для управления нагрузками освещения: светодиодными и компактными люминесцентными лампами, импульсными блоками питания, лампами накаливания. Перегрузка реле высокими пусковыми токами емкостной нагрузки исключается за счет реализации технологии ZeroCross — мощный симистор включается точно в момент перехода "через ноль" и работает в течение первого полупериода коммутации, за счет чего снимает ударную нагрузку с электромеханического реле и увеличивает срок эксплуатации светодиодных ламп.

Модуль имеет 12 входов: первые 6, в зависимости от установленной прошивки, используются для подключения кнопок или датчиков температуры NTC, последние 6 - только для подключения кнопок.

Модуль рекомендован: для управления светодиодными и люминесцентными лампами, импульсными блоками питания.

Не рекомендован: для управления мощными резистивными нагрузками (контурами электрического теплого пола, электрическими нагревателями). Для управления нагрузками постоянного тока (требуется настройка)

Характеристики устройства​

Общие характеристики

Характеристики релейных выходов

Характеристики аналоговых/дискретных входов

Отличия моделей LDM-1206xx

Габариты​

Устройство занимает 6 мест (DIN) на DIN-рейке

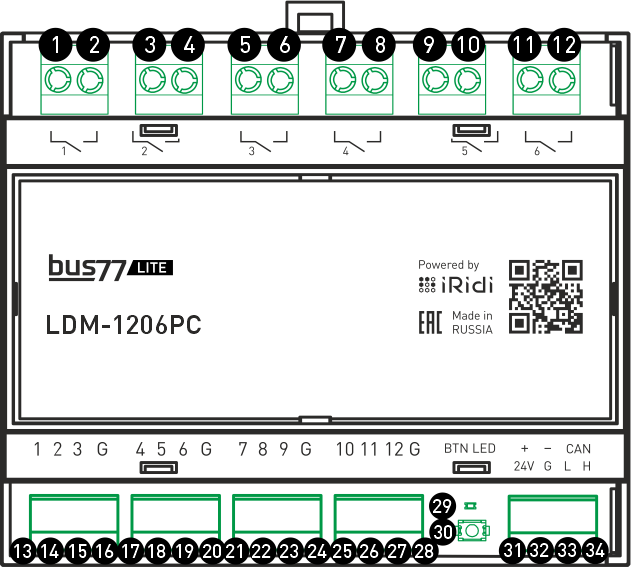

Клеммы, индикация​

Выходы реле:

• (1)(2) 1 - Реле 1
• (3)(4) 2 - Реле 2
• (5)(6) 3 - Реле 3
• (7)(8) 4 - Реле 4
• (9)(10) 5 - Реле 5
• (11)(12) 6 - Реле 6

Кнопки и индикация:

• (29) - Системный светодиод
• (30) - Системная кнопка

Шина и питание:

• (31) +24V - Плюс питания шины (24V DC)
• (32) G - Минус питания шины
• (33) L - CAN L
• (34) H - CAN H

Входы:

• (13) 1 - Вход 1
• (14) 2 - Вход 2
• (15) 3 - Вход 3
• (16) G - Общий
• (17) 1 - Вход 4
• (18) 2 - Вход 5
• (19) 3 - Вход 6
• (20) G - Общий
• (21) 1 - Вход 7
• (22) 2 - Вход 8
• (23) 3 - Вход 9
• (24) G - Общий
• (25) 1 - Вход 10
• (26) 2 - Вход 11
• (27) 3 - Вход 12
• (28) G - Общий

Прошивки и схемы подключения​

Имеет прошивки для управления:

1. группами освещения (светодиодными и люминесцентными, имеющими емкостной характер нагрузки); слаботочной нагрузкой в пределах номинала;
2. водяными контурами отопления (радиаторами, конвекторами) через электротермические сервоприводы
3. моторами штор малой и средней мощности (импульсное или фазное упрвление)

Модуль рекомендован: для управления светодиодными и люминесцентными лампами, импульсными блоками питания.

Не рекомендован: для управления мощными резистивными нагрузками (контурами электрического теплого пола, электрическими нагревателями). Для управления нагрузками постоянного тока (требуется настройка)

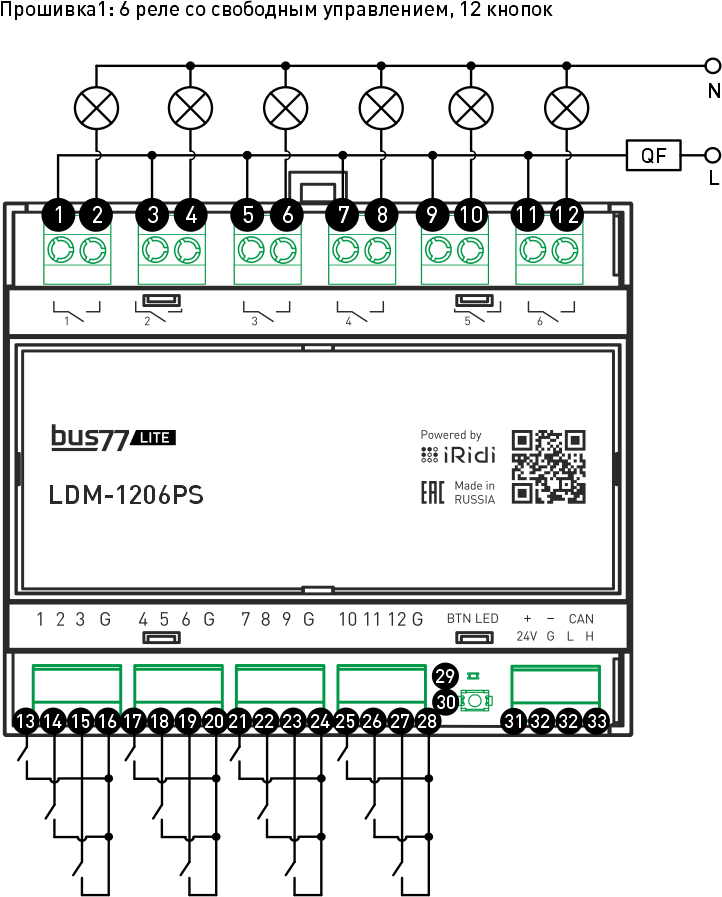

1. Прошивка 6 реле + 12 кнопок​

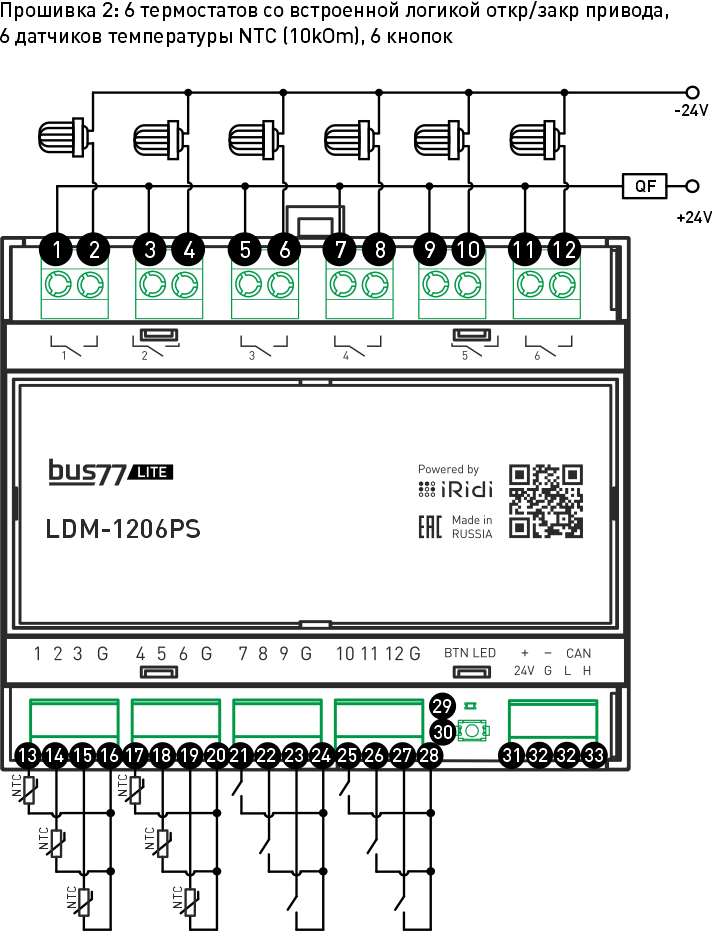

2. Прошивка 6 термостатов + 6 NTC датчиков температуры + 6 кнопок​

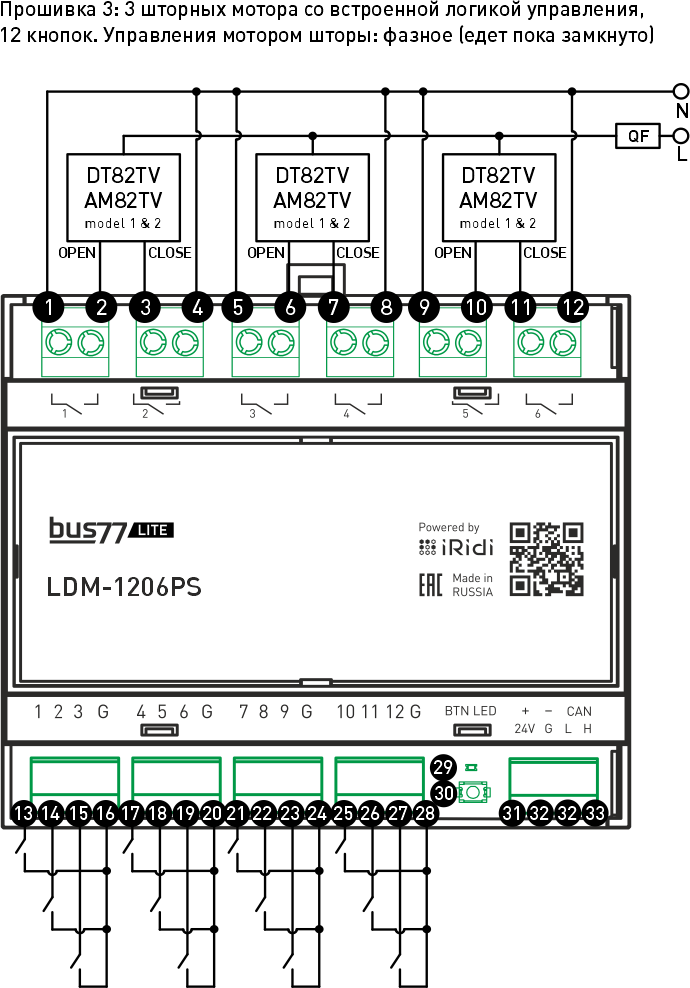

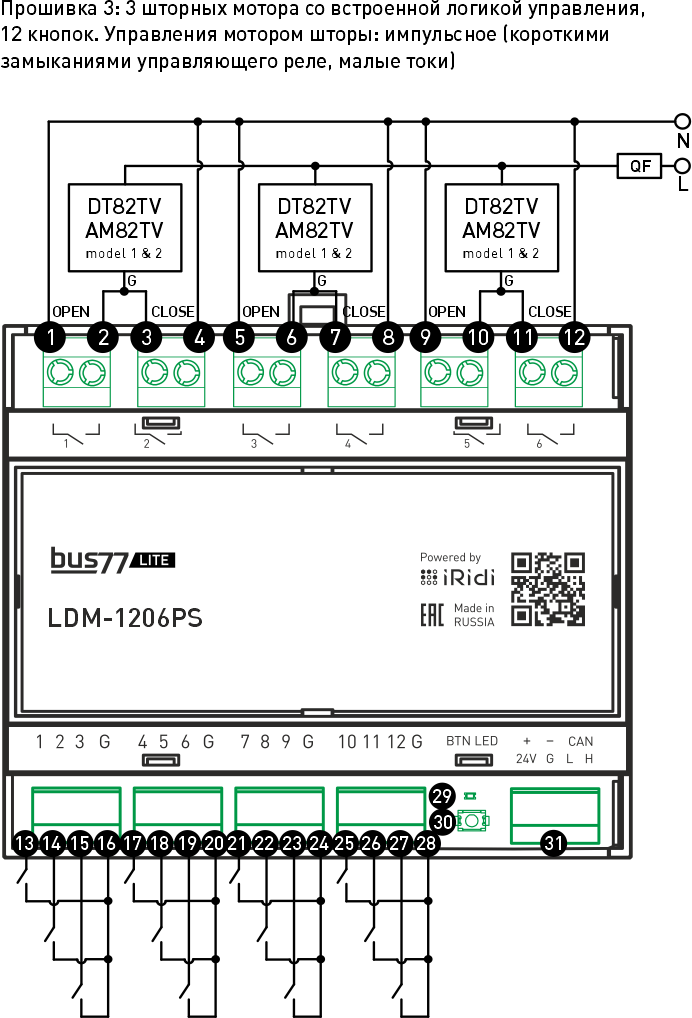

3. Прошивка 3 шторных мотора + 12 кнопок​

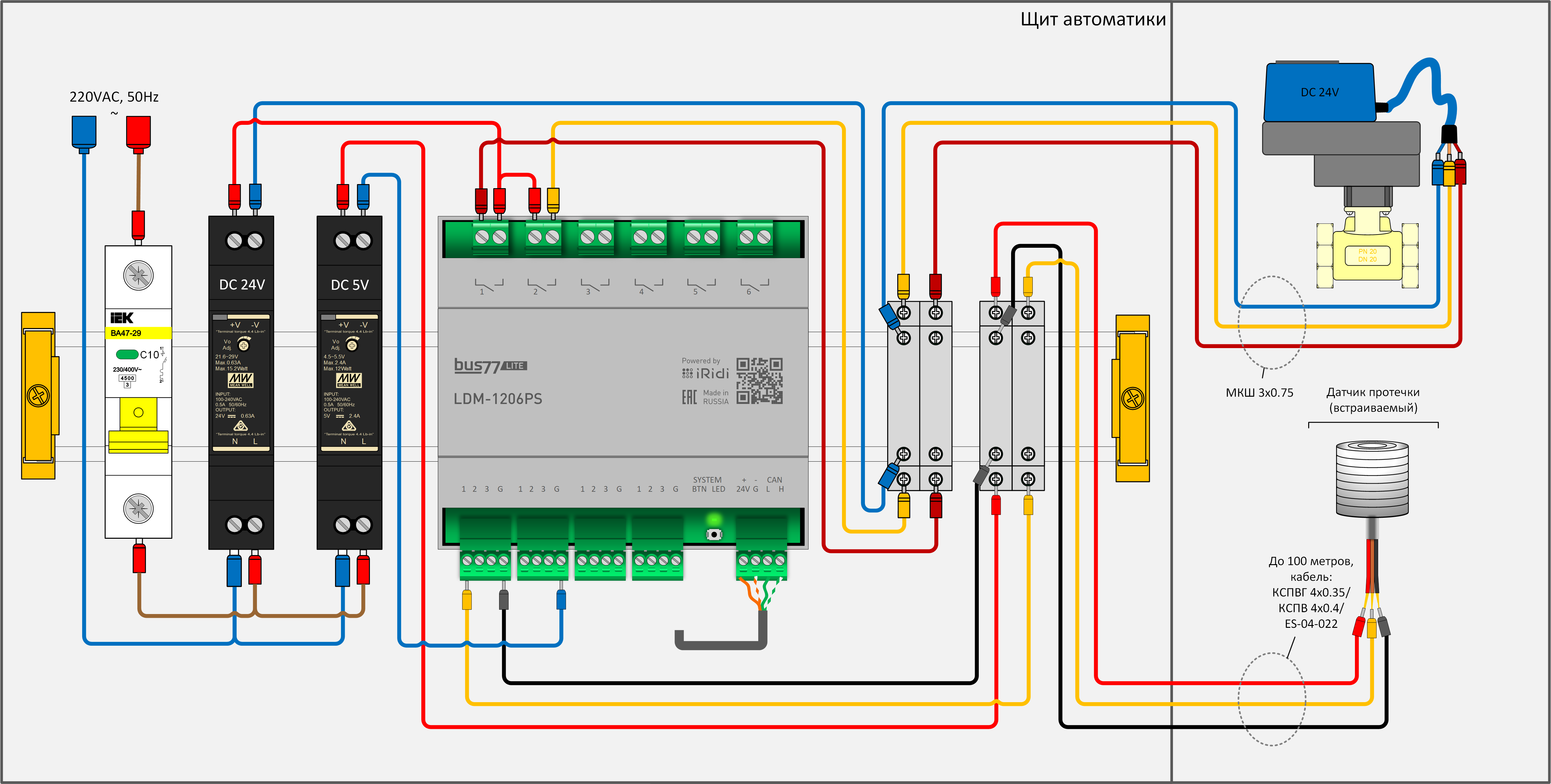

4. Прошивка 3 крана + 9 датчиков протечки + 3 сухих контакта​

Входы 1,3,4,7-12 предназначены для подключения датчиков протечки.

Входы 2,5,6 предназначены для подключения сухих контактов. Питание на датчики протечки подается с внешнего блока питания.

Подключение и монтаж​

• Для подключения датчиков следует применять провода с сечением не менее 0,22 мм².
• Для подключения реле следует применять гибкие провода с сечением не менее 0,5 мм², обжатые в наконечник НШВИ.
• Для подключения прибора с шина CAN и к блоку питания рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.
• Монтаж осуществляется на DIN рейку шириной 35мм.
• Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.
• Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Средний срок службы изделия - не менее 5 лет.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 24 месяца (2 года) со дня продажи.

При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьимом лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность​

Возможные неисправности​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.

Безопасность​

Лицензионные соглашения​

Программное обеспечение установлено на устройстве его изготовителем и поставляется вместе с ним в комплекте. Программное обеспечение отдельно не продается.

По всем вопросам обращаться в службу технической поддержки: e-mail: support@iridi.com, тел. +7 (499) 322-73-29 (доб.1)
