Работа с KNX в i3 lite

Существует несколько способов управления устройствами KNX с помощью i3 lite:

• через IP-интерфейс iRidium server UMC в режиме KNX/IP-шлюза,
• через IP-интерфейс стороннего KNX/IP-шлюза,
• через IP-интерфейс шлюза KNX BAOS 771, 772, 777,
• через IP-интерфейс шлюза KNX BAOS 770.

Приложение i3 lite предоставляет различные инструменты для управления KNX-шиной:

• модуль KNX Interface ,
• модуль KNX Thermostat ,
• отдельные модули для KNX IP (Dimmer, Relay, Display, Blinds, Button),
• отдельные модули для KNX BAOS 771, 772, 777
• отдельные модули для KNX BAOS 770.

Рекомендуется использовать модуль KNX Interface при работе с KNX-шиной, особенно если планируется проект с большим количеством устройств KNX. Добавление большого количества отдельных модулей (KNX Relay , KNX Dimmer и так далее) потребует больших вычислительных ресурсов.

Модуль KNX Interface​

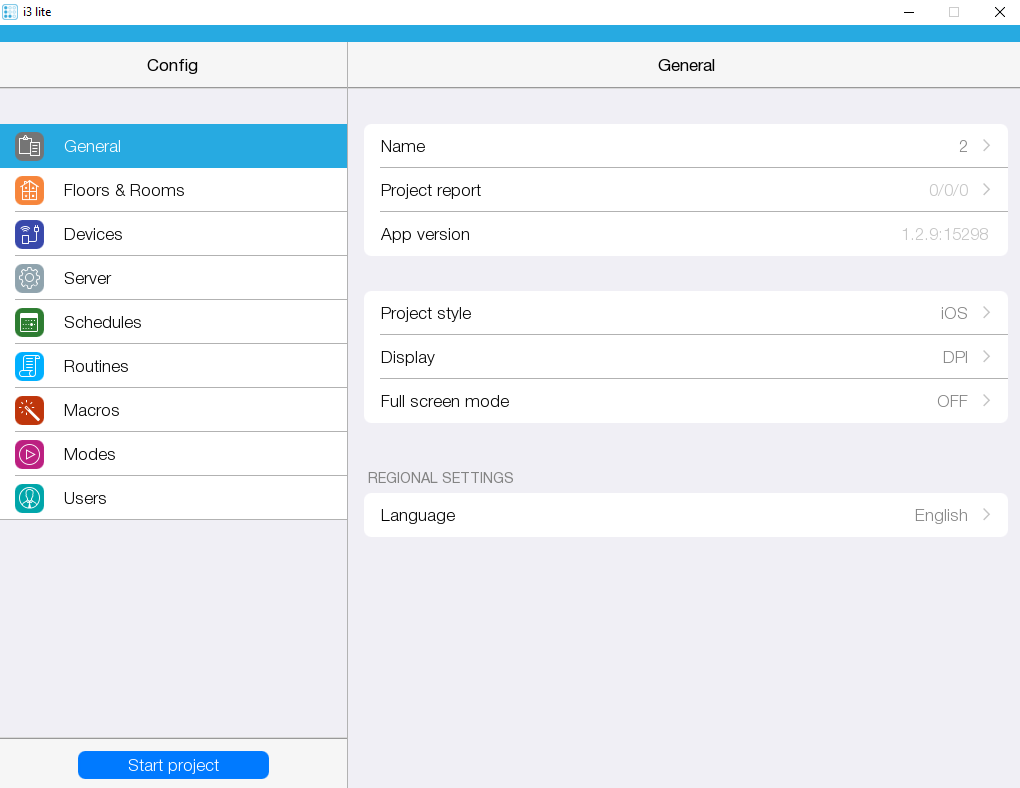

1. Откройте конфигуратор i3 lite. Войдите на вкладку Устройства (Devices ).

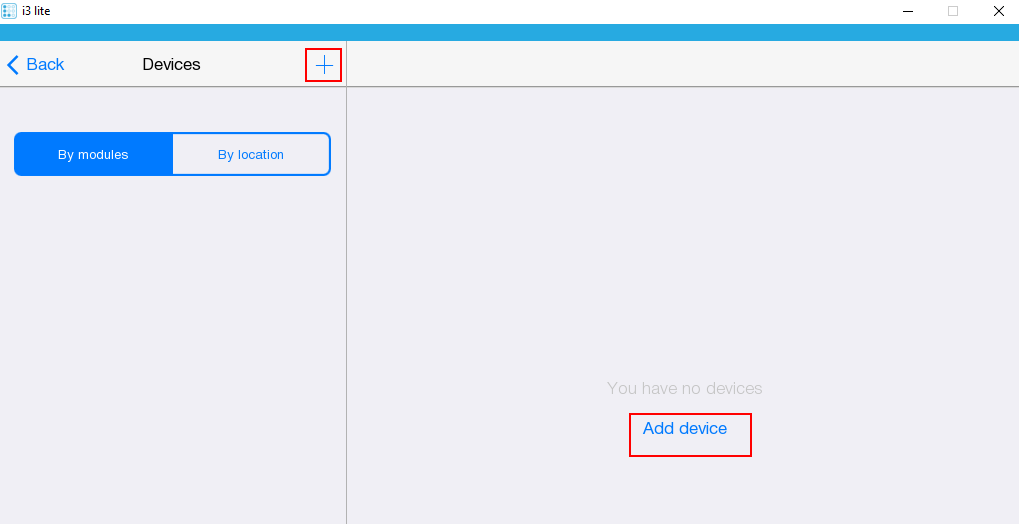

2. Нажмите кнопку "+ ", чтобы добавить новое устройство (модуль).

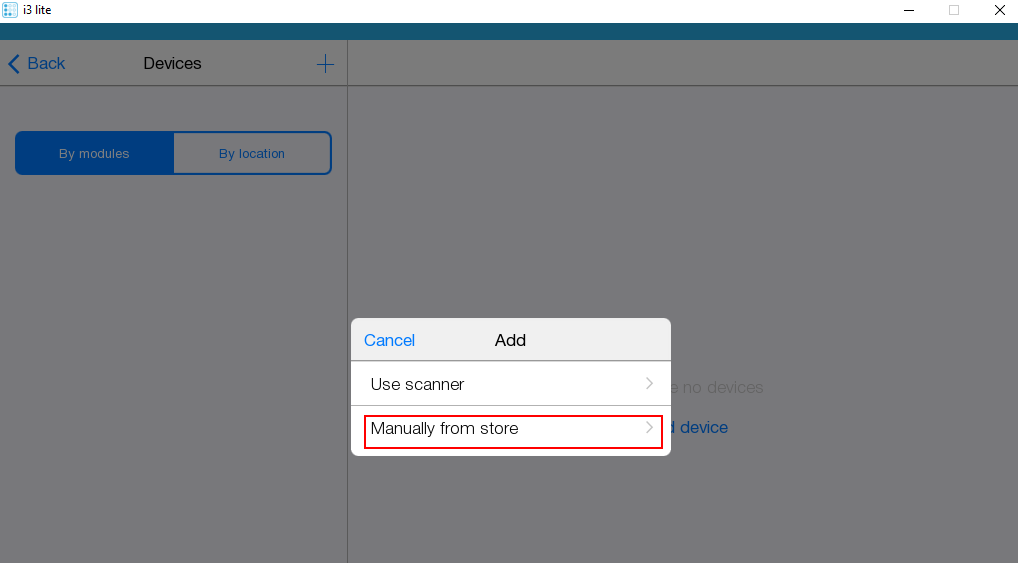

3. Нажмите кнопку Добавить из iRidium store (Manually from store ), чтобы открыть iRidium store.

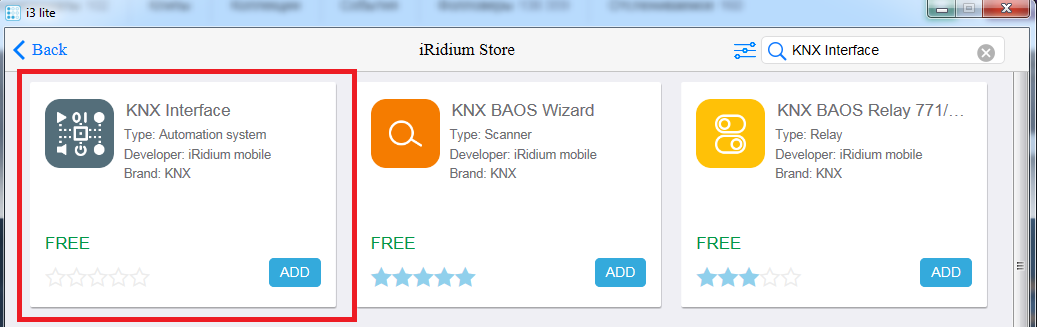

4. Найдите модуль KNX Interface в iRidium store, нажмите кнопку Add .

Настройка модуля​

5. Настройте модуль в соответствии с таблицей.

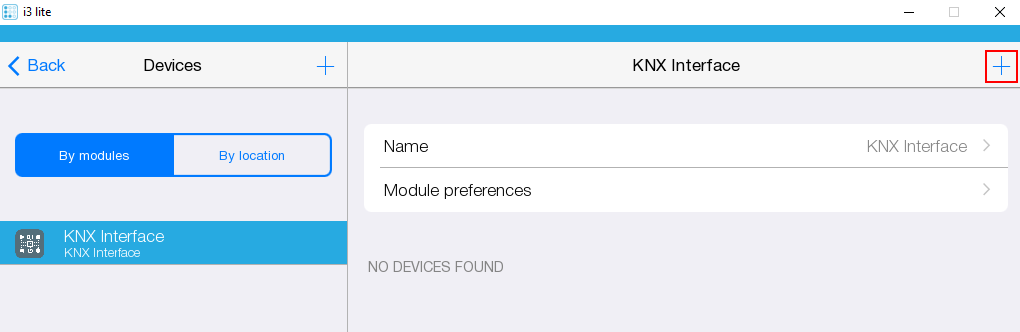

6. По умолчанию модуль не имеет сабдевайсов. В модуль можно добавить несколько сабдевайсов. Добавьте сабдевайс, нажав кнопку "+" .

7. Откроется окно выбора типа сабдевайса, выберите необходимый тип.

Сабдевайс	Виджет	Описание
Button		Простая кнопка
Multistate button		Кнопка с множеством состояний
Relay		Переключатель
Dimmer		Слайдер
Display		Элемент для отображения значения
Blinds	(c двумя кнопками Open и Close) (с тремя кнопками Open, Close, Stop)	Элемент для управления шторами
Binary sensor		Элемент для отображения двоичного значения
Value input		Элемент для ввода значения

Настройка сабдевайсов​

8. Настройте сабдевайсы в соответствии с таблицами ниже.

Общие параметры​

Button​

Multistate button​

Relay​

Dimmer​

Display​

Blinds​

Binary sensor​

Value input​

9. В целом устройства KNX готовы к работе, осталось только указать комнаты, в которых они располагаются.

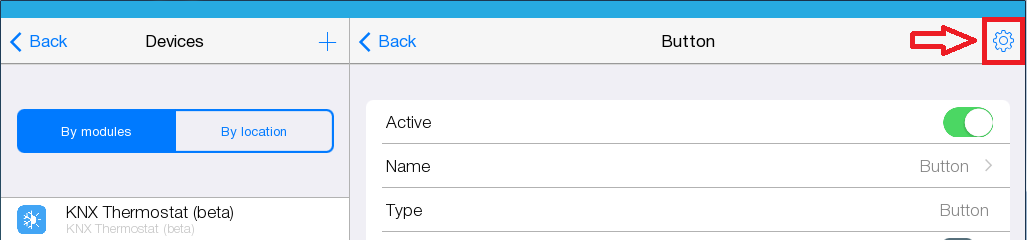

10. Добавленные сабдевайсы в модуль KNX Interface можно удалить, либо можно изменить их параметры. Для этого нажмите кнопку в правом верхнем углу на вкладке модуля.

После изменения параметров требуется перезагрузка проекта.

Модуль KNX Thermostat​

В модуле KNX Interface нет элемента для управления термостатом, для этого предусмотрен отдельный модуль KNX Thermostat . Настройка модуля и его сабдевайсов производится аналогично модулю KNX Interface .

Тип виджета: HVAC and fan Тип виджета: Heating

Внешний вид	Величина	Описание
	Temp	Текущая температура
	On/Off	Состояние системы кондиционирования (включена / отключена)
	Temp setpoint	Желаемая температура
	HVAC mode	Режим кондиционирования
	Fan mode	Режим вентилятора

Настройка модуля​

Настройка сабдевайсов​

iRidium server UMC как KNX/IP-шлюз​

В режиме KNX/IP-шлюза могут работать iRidium server следующих моделей:

• iRidium server UMC C2,
• некоторые iRidium server UMC C3 (проверьте документацию на сервер, имеется ли поддержка KNX Gate),
• iRidium server UMC C4.

Если iRidium server используется как KNX/IP-шлюз, то параметры KNX-модулей следует настраивать следующим образом:

1. Откройте вкладку Сервер (Server ) в конфигураторе i3 lite, найдите ваш iRidium server UMC и выберите его.

2. Нажмите на кнопку Обновить (Update ). Проверьте, что версия сервера 1.2.8 или выше. Если доступно обновление (доступна кнопка Обновить сейчас / Update now ), то нажмите эту кнопку.

3. Переключить параметр Режим работы (Work mode ) на значение KNX или KNX и HDL.

4. Сервер готов к работе как KNX/IP-шлюз. При этом его смогут использовать различные устройства и проекты, а не только тот проект, в котором производилась настройка.
