документация обновлена 01.01.2024

• iRidium поддерживает плату 838 kBerry, установленную только на Raspberry Pi3 модель B.

Преимущества​

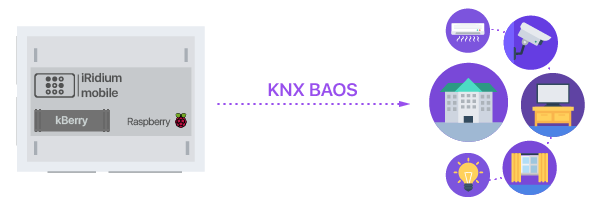

Недорогое устройство Raspberry с приложением iRidium server на борту может быть дополнено платой kBerry, которая позволит подключить устройства шины KNX. Таким образом богатые возможности iRidium server можно использовать для управления оборудованием умного дома с интерфейсом KNX Serial.

Подготовка Raspberry и модуля kBerry​

1. Установите модуль 838 kBerry в Raspberry Pi3. 2. Скачайте адаптированный и протестированный образ ОС Linux для kBerry. Размер: 350 Мб.
2. Установите этот образ и стандартный iRidium server на устройство Raspberry согласно общей инструкции.

При работе с kBerry вместо стандартного образа Linux Jessie используйте адаптированный. 4. Подключите плату kBerry к шине KNX.

Работа в Engineering Tool Software (ETS)​

1. Скачайте database-файл платы kBerry для ETS, распакуйте его.
2. Создайте новый проект.
3. На вкладке Catalogs нажмите кнопку Import... и укажите файл .knprod (KNX BAOS 83x Module).
4. Добавьте в проект плату kBerry (KNX BAOS 830) и прочие устройства шины KNX, сконфигурируйте их.

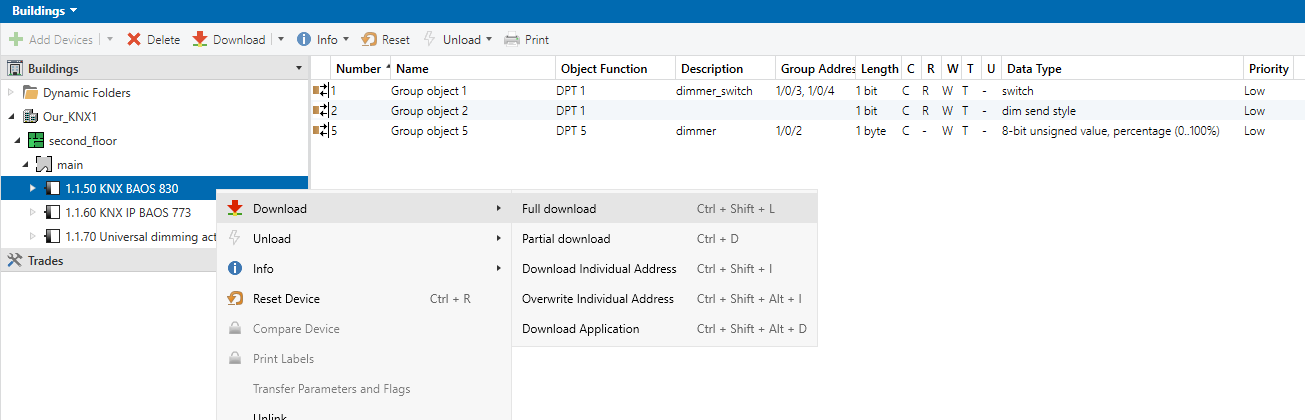

5. Загрузите конфигурацию проекта ETS в устройства на шине KNX (кнопка Download ).

6. Экспортируйте проект из ETS в формате .knproj.

Импорт проекта из ETS в iRidium​

Когда оборудование KNX настроено и проект ETS готов, можно перейти к созданию проекта визуализации.

Закройте ETS на время работы iRidium, чтобы была возможность проверить связь с шиной.

1. Создайте новый серверный проект в iRidium Studio

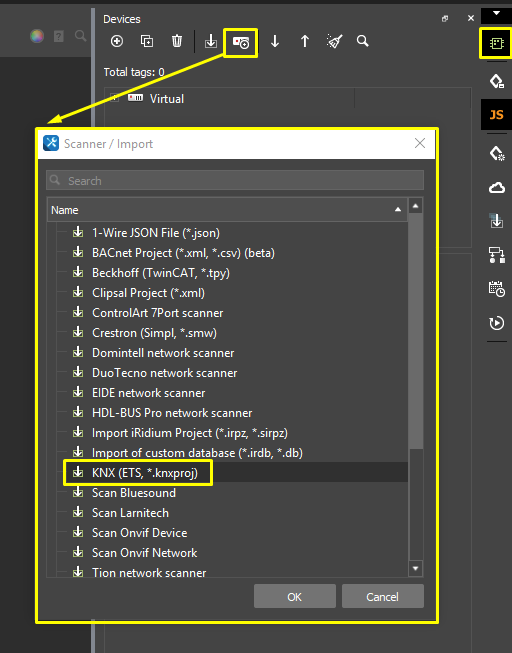

2. В меню Drivers нажмите кнопку Import и, из появившегося списка выберите пункт ETS Project .

3. Найдите необходимый файл в разрешении .knxproj и добавьте его

На основе проекта ETS сформируется список команд и обратных связей, а также их настройки.

Работа в iRidium studio​

Создание и настройка серверного проекта​

1. Создайте серверный проект.

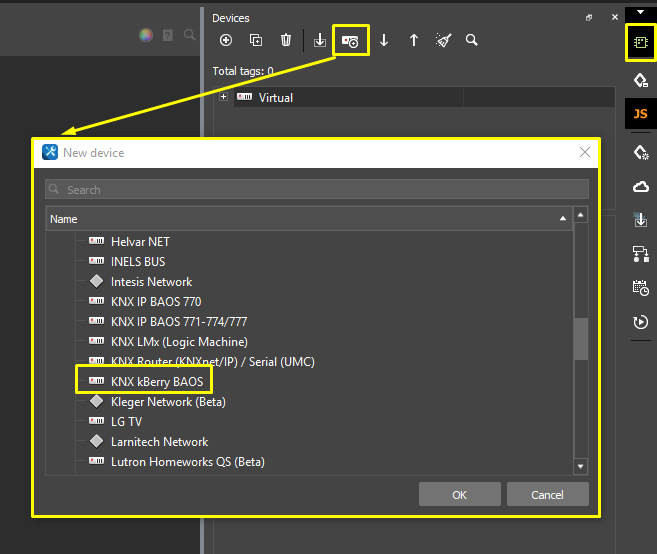

2. Добавьте в проект драйвер KNX kBerry .

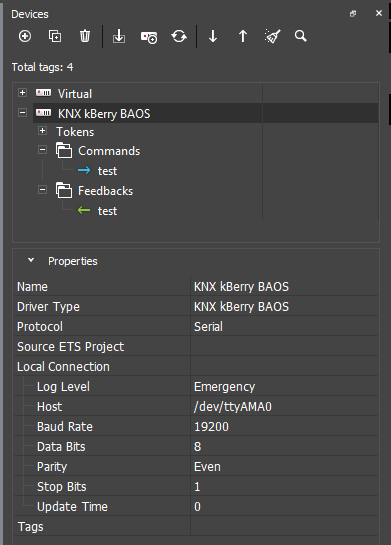

3. Настройте следующие параметры:

• Host: /dev/ttyAMA0
• Baud rate: 19200
• Data Bits: 8
• Parity: Even
• Stop Bits: 1

• В веб интерфейсе стоповые биты отображаются как:

• Update Time: 0

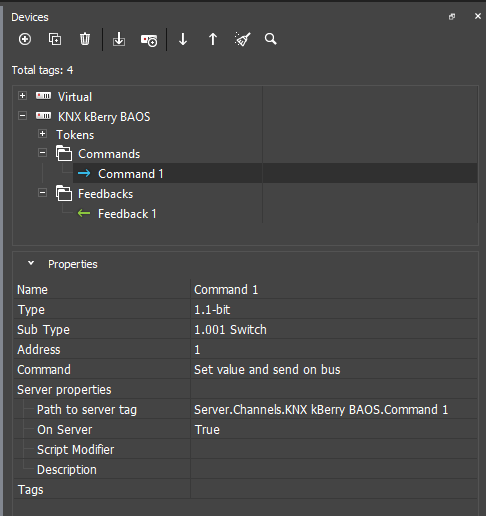

4. Добавьте необходимое число команд и тэгов. Настройте их.

• Name: произвольное имя команды или тэга

• Type: тип датапойнта (в соответствии с проектом ETS)

• SubType: подтип датапойнта (в соответствии с проектом ETS)

• Command: Set value and send on bus (по умолчанию)

• Настройте параметры Type и SubType также, как они были настроены в ETS.

5. Сконфигурируйте серверный проект под свою задачу, используя различные инструменты iRidium studio.

Тестирование системы​

Загрузите серверный проект на устройство Raspberry, используя iRidium transfer.

Демо-проект​

Скачайте демо-проект:

• kBerry

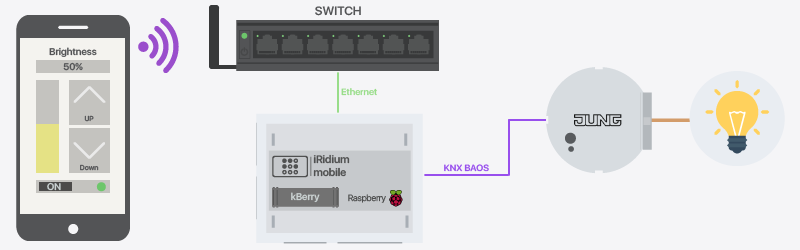

Этот демо-проект показывает, как можно управлять KNX-диммером со смартфона. На дисплее смартфона размещены переключатель для включения диммера, уровень для задания яркости.

Демо-проект включает в себя проекты

• kBerry_demo.knproj для ETS,
• kBerry_demo.irpz для i3 pro,
• kBerry_demo.sirpz для iRidium server.
