iRidium для KNX - это набор инструментов, позволяющий создать интерфейс для управления домом или офисом на базе оборудования KNX.

iRidium для KNX позволяет панели управления (iOS, Android, Windows, Mac) подключиться к KNX TP1 через любой интерфейс или роутер KNX с поддержкой IP Unicast (KNXnet/IP Tunneling): Jung IPS 100/200 REG, Jung IPR 100/200 REG, Evika Logic Machine 2, 3, Reactor, Weinzierl KNX IP BAOS 770/771/772/777, ABB, Siemens, Gira, Mean Well KSR-01IP и др.

О работе с KNX через KNX IP BAOS Object Server (Datapoints) читайте в KNX IP BAOS.

Лицензирование iRidium для KNX (подробно)

Поддерживаемые типы групповых адресов:

• 1.* 1-bit
• 2.* 2-bit controlled
• 3.* 3-bit controlled
• 4.* Character
• 5.* 8-bit unsigned value
• 6.* 8-bit signed value
• 7.* 2-byte unsigned value
• 8.* 2-byte signed value
• 9.* 2-byte float value
• 10.* Time
• 11.* Date
• 12.* 4-byte unsigned value
• 13.* 4-byte signed value
• 14.* 4-byte float value
• 16.* Character string
• 17.* Scene number
• 18.* Scene control
• 20.* 1-byte
• 229.* 4-1-1 byte combined information
• 232.* 3-byte colour RGB
• 251.* Colour RGBW

Подключение

Конфигурация оборудования и настройки, необходимые для того, чтобы iRidium начал управлять оборудованием в шине KNX.

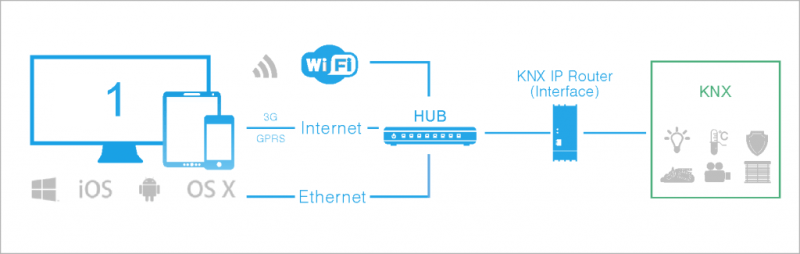

Способы подключения к KNX​

Разные способы связи с шиной обеспечивают разное число одновременных подключений панелей управления. На возможное число соединений влияет выбор KNX IP интерфейса.

Драйверы для подключения i3 pro к KNX:

• KNX Router (KNXnet/IP) / Serial (UMC) - поддерживает 3 протокола: UDP, Serial, USB.
• KNX IP BAOS 770 / KNX IP BAOS 771-774/777 - для подключения через Weinzierl IP BAOS с настроенным режимом Object Server (через датапоинты).

Драйверы для подключения iRidium Server к KNX:

• KNX Router (KNXnet/IP) / Serial (UMC) - для любого сервера. Поддерживает 3 протокола: UDP, Serial, USB.
• KNX IP BAOS 770 / KNX IP BAOS 771-774/777 - для любого сервера. Для подключения через Weinzierl IP BAOS с настроенным режимом Object Server (через датапоинты);
• KNX LMx (Logic Machine) - только для сервера на контроллере Logic Machine . Использует физический интерфейс TP1 для доступа к шине;
• KNX I2C (доступно для iRidium Studio 1.3.8) - только для сервера на контроллере Победа . Использует физический интерфейс TP1 для доступа к шине;
• KNX kBerry BAOS - только для сервера на Raspberry с физическим интерфейсом TP1 для доступа к шине.

1. Любой KNX IP интерфейс или роутер обеспечит одно одновременное подключение iRidium к шине KNX. Это значит, что типичный KNX IP интерфейс может принять только 1 соединение KNXnet/IP в единицу времени, и одновременное управление с двух планшетов будет невозможно. Некоторые KNX интерфейсы поддерживают более 1 соединения, см. описание интерфейса.

2. KNX интерфейсы KNX IP BAOS и Logic Machine рекомендуются, если нужно управлять шиной одновременной с 5 и более устройств. KNX IP BAOS поддерживает до 5 соединений, Logic Machine (2, 3, ReActor...) поддерживают до 10 соединений.

3. iRidium Server обеспечивает безлимитное подключение к шине KNX за счет того, что устанавливает связь с шиной по KNXnet/IP, а панели управления подключаются к серверу по протоколу iRidium, и не загружают шину.

KNX Router (KNXnet/IP) / Serial (UMC)​

Драйвер KNX Router (KNXnet/IP) / Serial (UMC) поддерживает несколько протоколов:

• UDP - для любого сервера. Для подключения к KNX IP интерфейсу или роутеру по IP, в режиме Unicast;
• Serial - только для сервера на контроллере UMC . Использует физический интерфейс TP1 для доступа к шине;
• USB - только для iRidium Server на Win или панельного проекта. Использует USB интерфейс для доступа к шине.

Если вы выбрали работу по протоколу KNXnet/IP Tunneling (UDP), учитывайте его особенности:

• Панель управления iRidium и KNX IP интерфейс должны находиться в одной IP-подсети;
• KNX IP интерфейс должен поддерживать протокол KNXNet/IP Tunneling;
• IP multicast (режим роутинга) не поддерживается iRidium, можно использовать только IP unicast;
• большинство KNX IP интерфейсов поддерживает только 1 Unicast соединение;
• для работы через Интернет нужно включить режим NAT в настройках драйвера KNXnet/IP в iRidium и настроить проброс портов на интернет-маршрутизаторе;
• iRidium принудительно опрашивает групповые адреса KNX при каждом запуске визуализации. Это нужно для получения начального состояния переменных KNX. Поставьте в ETS галочку "Read" в свойствах каждого из адресов, которые должны обновляться по старту приложения;
• При настройке Wi-Fi сети НЕ рекомендуется использовать несколько отдельных точек доступа. При переходе между точками на время теряется связь с KNX IP роутером, такой обрыв приведет к потере соединения с KNX от 1 до 2х минут. Это обусловлено защитой KNX интерфейсов от аварийного обрыва связи. Используйте Wi-Fi повторители для организации бесшовной сети или роутер, поддерживающий несколько соединений;
• Если в проекте >100 групповых адресов, часть данных может не прийти на панель управления при стартовом опросе. Это не касается продолжительного режима работы (событийных изменений). Укажите параметр Send Time: 15, чтобы опрос шел медленнее, но и это не гарантирует стабильного опроса. Рекомендуется использовать iRidium Server или KNX IP BAOS (режим датапоинтов) при работе с большим числом переменных KNX.

Особенности подключения к шине по USB:

• Не все устройства USB KNX работают с данным типом драйвера.

Протестированное оборудование:

• WEINZIERL / KNX USB Interface 311

1. Подключаем устройство KNX HID к компьютеру;

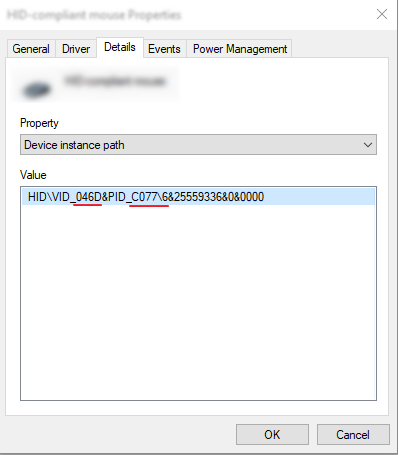

Перед началом работы с устройством, после его подключения к компьютеру, убедитесь, что устройство работает и нет ошибки драйвера в системе Windows. 2. Находим устройство в Device Manager (Диспетчере устройств) ; 3. Переходим в Свойства > Properties (Сведения) ; 4. В cвойствах выбираем Device instance path (ИД оборудования) ; 5. В значениях HID/PID (указаны от "_" до "&") находим Vendor ID и Product ID , где VID - это Vendor ID , а PID - это Product ID .

6. В настройках драйвера указываем полученные Vendor ID и Product ID .

После специальной настройки KNX HID может дополнительно выполнять функции KNX/IP-шлюза:

1. Подключите KNX HID к шине KNX с помощью интерфейса USB;
2. В iRidium studio создайте новый проект для iRidium server: File > New > New Server Project ;
3. Настройте вручную драйвер KNX Router (KNXnet/IP) / Serial (UMC) для связи KNX HID с шиной через USB (где найти параметры Vendor ID и Product ID описано выше);

Вводить физический адрес для KNX/IP-шлюза не нужно. Он автоматически преобразуется из физического адреса устройства KNX HID. 4. Создайте пустой файл скрипта (JS > New Script ) и вставьте в него:

IR.AddListener(IR.EVENT_START,0,function()
{
   var KNXSerial = "KNX HID";   // name of KNX Router (KNXnet/IP) / Serial (UMC) driver in your project

   if(IR.GetDevice(KNXSerial)) {
      IR.GetDevice(KNXSerial).SetParameters({ServerDevice: "KNX IP"});
   }
   IR.CreateDevice(IR.DEVICE_KNX_IP_SERVER,
                  "KNX IP",
                  {Port: 3671,
                  ClientDevice: KNXSerial
                  });
});

5. После запуска проекта с настроенным драйвером и скриптом на сервере, вы сможете найти KNX HID в ETS и использовать как интерфейс доступа в шине. Так же станет доступна прошивка устройств на шине, с помощью KNX HID .

Определение события начала и конца опроса шины​

Определить начало или конец опроса можно двумя способами:

1. При помощи токена драйвера TagUpdate . 1 - старт опроса, 0 - завершение опроса.

2. Слушателями начала и конца опроса(IR.EVENT_TAG_UPDATE_START, IR.EVENT_TAG_UPDATE_END). Для удобства данную информацию можно вывести в лог, чтобы отследить время опроса.

Обратитесь в техническую поддержку iRidium для получения более подробных рекомендаций.

Импорт групповых адресов из ETS​

iRidium подключается к шине KNX и может взаимодействовать с устройствами шины, устанавливая и считывая значения групповых адресов. Список групповых адресов можно импортировать из проекта ETS5 (*.knxproj) и добавлять в ваш проект iRidium – все сразу или частично. Поддерживается до-импорт и обновление настроек групповых адресов. Поддерживается импорт датапоинтов KNX IP BAOS.

Чтобы импортировать групповые адреса из проекта ETS5 (*.knxproj):

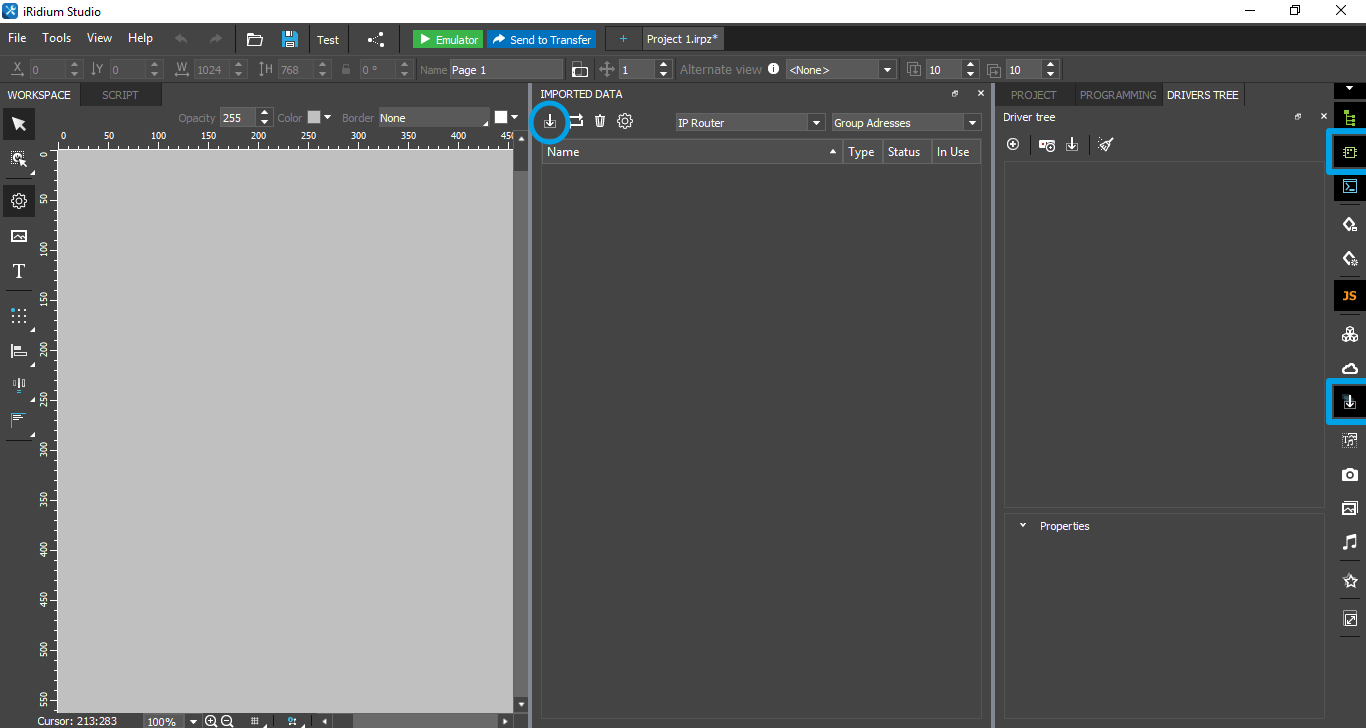

1. Запустите iRidium studio, создайте проект и откройте боковые панели IMPORTED DATA и DRIVERS TREE:

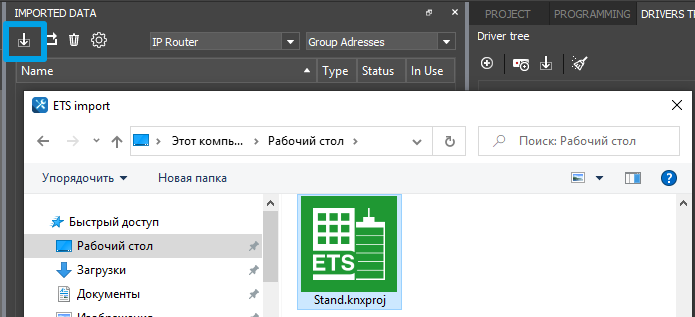

2. В панели IMPORTED DATA нажмите кнопку Import и выберите файл с расширением *.knxproj

3. Когда обработка файла завершена, укажите настройки синхронизации файла ETS с панелью драйверов (можно оставить по умолчанию):

см. Настройки синхронизации файла ETS и драйвера KNX в iRidium. Вы сможете вернуться к настройкам синхронизации, нажав на клавишу Настройки в панели импорта.

При повторном импорте или обновлении импортированной базы ETS появляется диалоговое оно с настройками импорта где можно:

• Add as a new - импортировать проект ETS как новый;
• Merge with - объединить с текущей базой проекта;
• Synchronized updates with a corresponding driver automatically - сделать синхронизацию с драйвером по завершении импорта;
• Update checkboxes with “smart import” - выбрать режим работы “smart import”
• • All - обновить все чекбоксы (пользовательские уставки создания команд и фидбэков будут сброшены);
• • Only new - обновить только новые (пользовательские уставки создания команд и фидбэков будут сохранены).


Выбор нового source-файла для существующего драйвера KNX
Синхронизация драйвера с проектом проводится с помощью опции в контекстном меню или кнопки на панели управления структурой драйверов проекта:

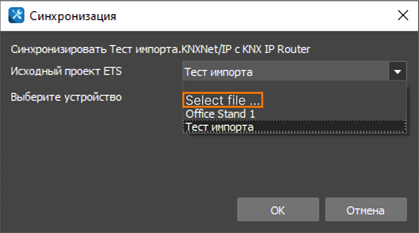

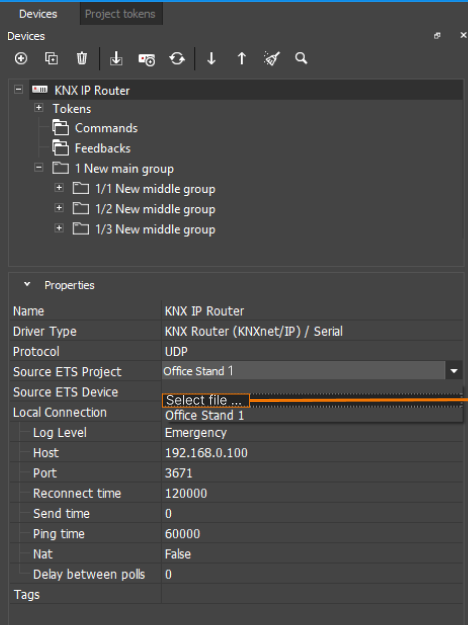

1. Синхронизация драйвера при использовании опции “Select file…” в параметрах драйвера Выберите опцию “Select file…” и выберите файл с расширением *.knxproj в открывшемся окне

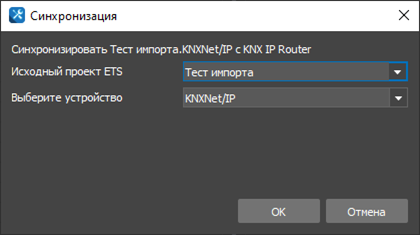

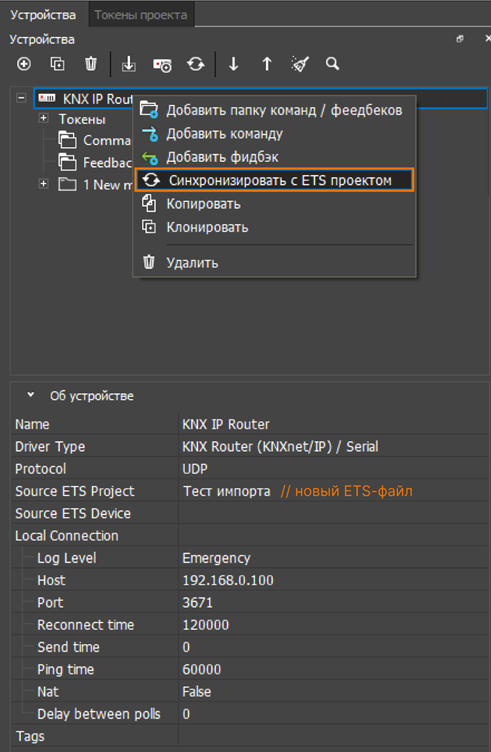

2. Синхронизация драйвера при использовании кнопки синхронизации в контекстном меню​ Необходимо выбрать проект-источник и устройство синхронизации Выбрать параметр “Select file…” для загрузки нового source-файла После определения источника и устройства следует попап удаления неактуальных / отсутствующих элементов от старого источника

Как работает анализ флагов групповых адресов: суммируются флаги всех коммуникационных объектов, связанных с групповым адресом, и по их наличию принимается решение о добавлении команды и фидбека. Флаги:

• Communication (Соединение) – без этого флага не будет создана ни команда, ни фидбек
• Write (Запись) – будет добавлена команда
• Transmit (Передавать) – будет добавлен фидбек. Опция "Read on start" будет выключена, если нет флага Read
• Read (Считывание) – включает опцию "Read on start" в настройках созданного фидбека
• Update (Обновление) – не анализируется

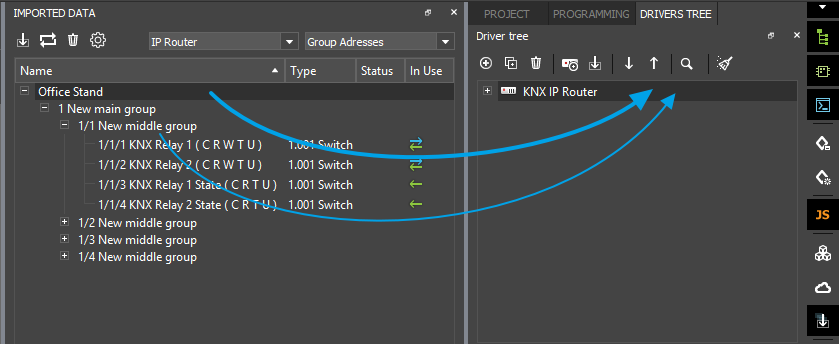

4. Когда импорт завершен и указаны параметры синхронизации, добавьте адреса в проект (для этого будет создан драйвер соответствующего типа):

Можно добавить все или часть адресов; распредлить их по папкам:

1. Чтобы добавить все адреса из файла ETS, перетащите файл за заголовок в панель драйверов
2. Чтобы добавить часть адресов из файла ETS, перетащите папку с адресами или группу адресов из списка
3. Адреса можно сразу добавить в папки . Создайте папку в драйвере – выберите драйвер, нажмте (+) на панели драйверов, пункт "Add command/feedback folder". Перетащите выбранные адреса в папку – туда будут добавлены и команды, и фидбеки выбранных адресов.

Используйте кнопку Синхронизировать , чтобы обновить адреса в драйвере согласно настройкам синхронизации (см. Настройки в панели импорта) или перетащите адреса в панель драйверов для частичной синхронизации.

5. Чтобы обновить список адресов после внесения изменений в проект ETS, экспортируйте файл из ETS и импортируйте повторно – данные будут объединены.

Новые адреса, добавленные из файла ETS, будут отмечены значком [new]. Адреса, удаленные из файла ETS будут отмечены значком корзины, их следует удалить из драйвера посредством синхронизации.

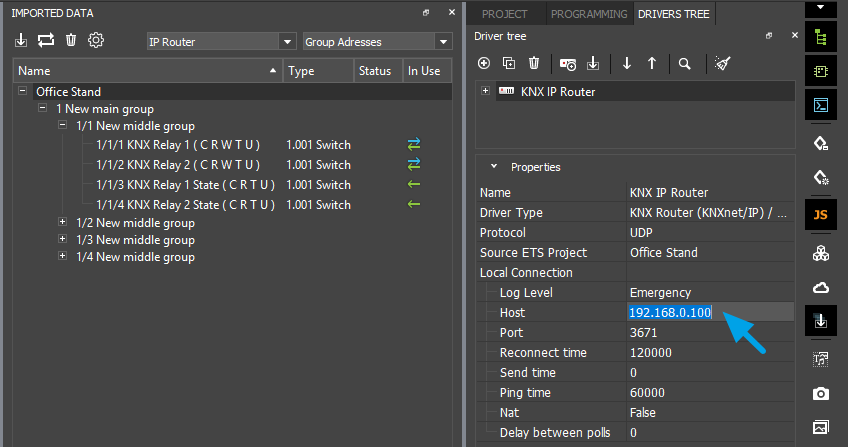

6. Файл ETS проекта не хранит адрес KNX IP интефрейса. Убедитесь, что указали указали актуальный IP адрес KNX IP интефрейса:

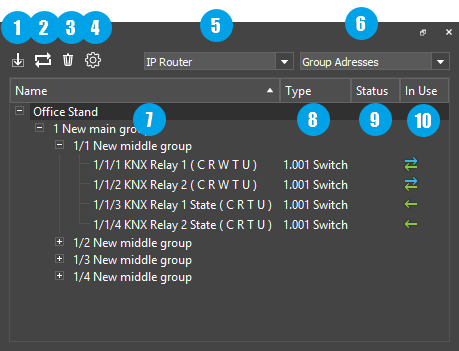

Инструменты панели IMPORTED DATA​

1. Импортировать – добавить новый ETS файл в базу импорта, или обновить содержимое добавленного файла. Поддерживаются файлы ETS5 (*.knxproj).
2. Синхронизировать – синхронизирует файл ETS проекта с соответствующим драйвером в панели. Настройки синхронизации см. по нажатию на клавишу (4). Синхронизацию можно произвести, перетащив файл из панели импорта на драйвер.

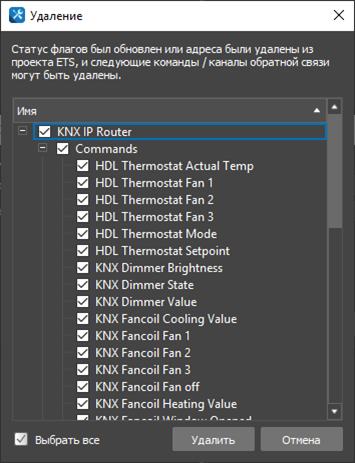

3. Удалить данные ETS проекта – полностью удаляет данные импорта. Частичное удаление данных из файла невозможно.

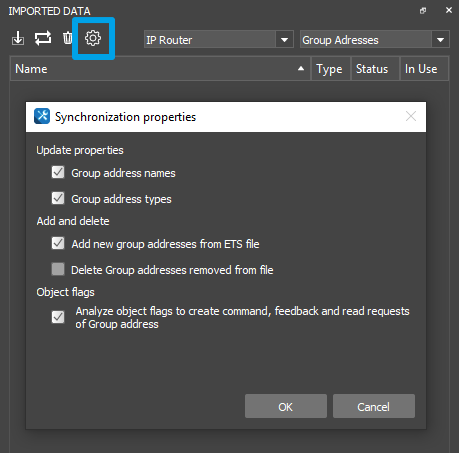

4. Настройки синхронизации – параметры синхронизации данных о групповых адресах между панелью импорта и драйвером (cм. описание параметров в п.3 инструкции по импорту).
5. Update properties – обновлять настройки групповых адресов при синхронизации.
6. Group address names – обновлять имена.
7. Group address properties – обновлять типы данных.
8. Add and delete – добавление и удаление групповых адресов при синхронизации.
9. Add new group addresses from ETS file – добавлять новые адреса в драйвер.
10. Delete group addresses removed from file – удалять из драйвера адреса, которых нет в ETS файле (после подтверждения).
11. Object flags – анализ флагов групповых объектов, связанных с групповым адресом; анализ групповых объектов BAOS.
12. Analyze object flags to create command, feedback and read requests of Group addresses – по результатам анализа флагов, в драйвер будет добавлен только доступный способ работы с групповым адресом (команда для записи в адрес, фидбек для чтения состояния адреса, возможность запроса состояния при запуске проекта).
13. Переключение базы групповых адресов / Датапоинтов BAOS. Файл ETS хранит информацию об адресах и датапоинтах, которые используются в разных драйверах и поддерживают разные способы сортировки.
14. Способ сортировки групповых адресов. Поддерживается сортировка, аналогично ETS: "Групповые адреса", "Устройства", "Здание".
15. Поле Имя отображает список групповых адресов, объединенных в папки согласно выбранному способу сортировки (6). Имена формируются из трех составляющих: групповой адрес, имя (как в ETS), суммарные флаги связанных групповых объектов. Для именования команды и фидбека в драйвере используется только имя адреса.
16. Поле Тип отображает подтип данных гуппового адреса согласно ETS. Если адерс не связан с групповыми объектами, он не будет добавлен в проект, а поле тип – не опредлено (Unknown).
17. Поле статуса отображает значок [new] у адресов, добавленных при реимпорте файла ETS. Отображает значок корзины у адресов, которые были удалены из файла ETS проекта, но еще не удалены из драйвера.
18. Поле "использование" отображает значок согласно тому, создана ли в драйвере команда и фидбек для соответствующего адреса.

Commands & Feedbacks​

Как результат импорта мы имеем:

• KNX Router (Interface) - драйвер, объединяет в себе список групповых адресов в шине;
• Commands и Feedbacks - команды и каналы обратной связи, которые позволяют управлять групповыми адресами. Команды - групповые адреса, доступные на запись, каналы - групповые адреса, доступные на чтение.

Команды и каналы обратной связи нужно привязать к графическим элементам проекта для управления оборудованием:

• Команда привязывается к графическому элементу с указанием значения, которое нужно передать адресу в шине при нажатии на графический элемент;
• Канал обратной привяжите к графическому элементу, чтобы отобразить состояние группового адреса.

Чтобы связать команду или канал с графическим элементом, используйте метод drag&drop - перетягивание.

Далее представлены примеры команд для управления адресами разного типа.

Настройка подключения к шине​

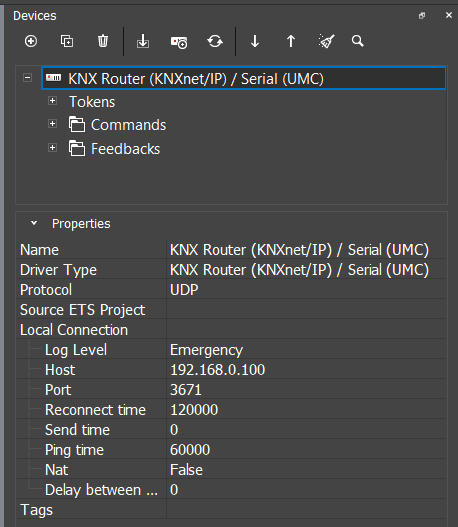

Выберите настройки подключения по-умолчанию. Их можно будет изменить в процессе работы с проектом.

Локальное соединение​

• Host - IP адрес KNX IP интерфейса (IPv4)
• Port - UDP порт подключения к KNX интерфейсу: 3671
• Reconnect time (мс) - время ожидания при аварийном обрыве соединения: 60000 или 120000 мс (зависит от KNX интерфейса)
• Send time (мс) - пауза между отправкой команд в шину, вводится для снижения загруженности шины, когда кнопки, скрипты или расписания отправляют много команд подряд
• Ping Time (мс) - частота отправки команды Ping для проверки связи с интерфейсом
• Nat - режим NAT, включите при работе через Интернет или в при работе с другой IP-подсетью
• DelayBetweenPolls (мс) - интервал между запросами статуса групповых адресов при подключении драйвера к шине. Опрашиваются все адреса в Feedback, у которых включена опция "Read on start". Рекомендуется вводить DelayBetweenPolls от 100 мс при количестве адресов более 100 шт – для снижения нагрузки на шину. При опросе более 1000 адресов, оптимальна задержка от 500 мс.

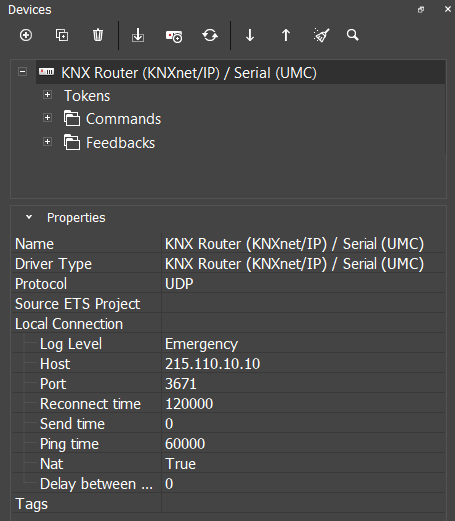

Интернет и межсетевое соединение​

• Host - публичный IP адрес интернет-маршрутизатора
• Port - UDP порт подключения к KNX интерфейсу. Должен быть доступен из сети Интернет, поэтому настройте проброс порта с помощью службы Port Forwarding интернет-маршрутизатора
• Reconnect time (мс) - время ожидания при аварийном обрыве соединения: 60000 или 120000 мс (зависит от KNX интерфейса)
• Send time (мс) - пауза между отправкой команд в шину, вводится для снижения загруженности шины, когда кнопки, скрипты или расписания отправляют много команд подряд
• Ping Time (мс) - частота отправки команды Ping для проверки связи с интерфейсом
• Nat - режим NAT, включите при работе через Интернет или в при работе с другой IP-подсетью
• DelayBetweenPolls (мс) - интервал между запросами статуса групповых адресов при подключении драйвера к шине. Опрашиваются все адреса в Feedback, у которых включена опция "Read on start". Рекомендуется вводить DelayBetweenPolls от 100 мс при количестве адресов более 100 шт – для снижения нагрузки на шину. При опросе более 1000 адресов, оптимальна задержка от 500 мс.

Для работы через Интернет укажите публичный IP-адрес маршрутизатора, к которому подключен контроллер и настройте Port Forwarding.

Публичный IP-адрес маршрутизатора можно узнать, например, через Яндекс.Интернет

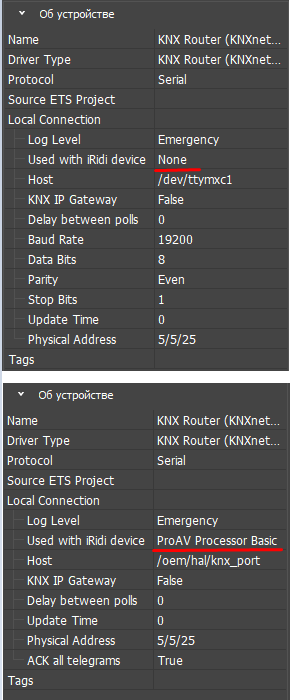

Физическое подключение (Serial)​

• Protocol - Serial;

• Log Level - уровень логирования;

• Host - порт, по которому будет осуществляться связь сервера и шины;

• Used with iRidi device - выставляет хост для соответствующего оборудования (при выборе этого параметра строка Host будет не активна);

• Delay between polls (мс) - интервал между запросами статуса групповых адресов при подключении драйвера к шине. Опрашиваются все адреса в Feedback, у которых включена опция "Read on start". Рекомендуется вводить DelayBetweenPolls от 100 мс при количестве адресов более 100 шт – для снижения нагрузки на шину. При опросе более 1000 адресов, оптимальна задержка от 500 мс;

• Baud Rate - скорость обмена данными;

• Данный параметр скрывается, если в поле "Used with iRidi device" выставлено не [None];

• Data Bits - число информационных разрядов в кадре;

• Данный параметр скрывается, если в поле "Used with iRidi device" выставлено не [None];

• Parity - контроль четности;

• Данный параметр скрывается, если в поле "Used with iRidi device" выставлено не [None];

• Stop Bits - cтоповый бит в кадре;

• Данный параметр скрывается, если в поле "Used with iRidi device" выставлено не [None];

• Update Time (мс) - частота обновления данных;

• Physical Address - физический адрес;

• ACK All Telegrams - Значения True/False.

• Параметр ACK All Telegrams показывается в студии только если "Used with iRidi device" выставлен не [None].

Параметр отвечает за функцию ответа сервера как KNX устройства, на приходящие ему телеграммы по физической шине.

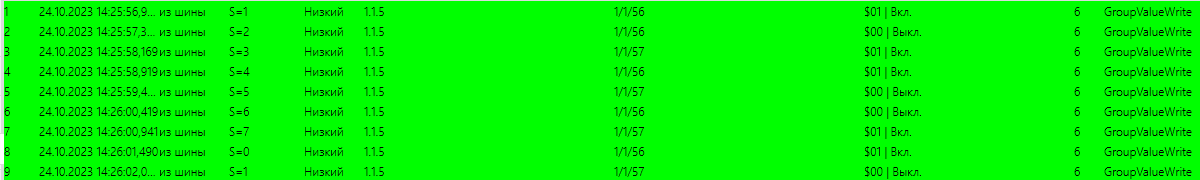

Если параметр True то сервер будет отвечать на все приходящие к нему телеграммы по физическому уровню TP1 и соответственно устройства не будут повторно предпринимать попытки отправки пакета.

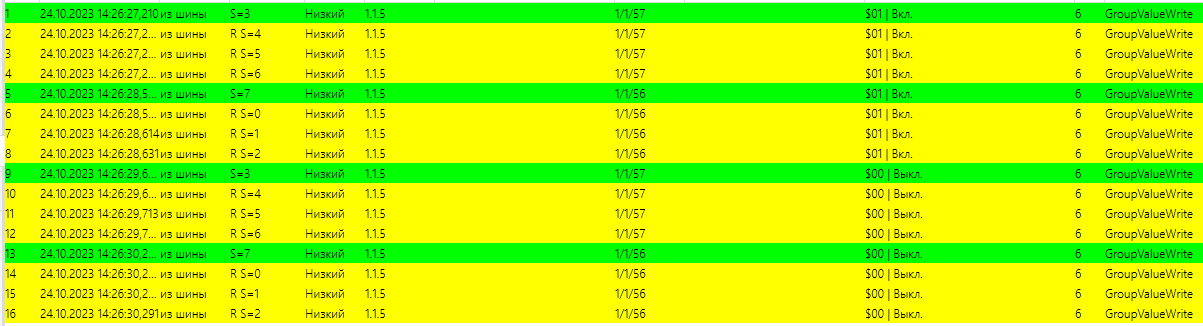

Если параметр стоит False , то сервер не будет отвечать на приходящие к нему телеграммы по физическому уровню TP1, что приведёт к тому, что устройство на шине KNX предпримет еще 3 попытки отправки пакета, если на шине НЕТ устройства кроме сервера, которое работает с запрошенным групповым адресом.

Если параметр стоит False, то сервер не будет отвечать на приходящие к нему телеграммы по физическому уровню TP1, что приведёт к тому, что устройство на шине KNX предпримет еще 3 попытки отправки пакета, если на шине НЕТ устройства кроме сервера, которое работает с запрошенным групповым адресом.

Удалённое подключение (ETS Remote)​

ETS Remote - это удаленное подключение к шине KNX. Для его работы требуется: сервер с модулем KNX и загруженным на него серверным проектом, WIN клиент с загруженным на него панельным проектом, а так же приобретенная лицензия с дополнением ETS Remote .

1. В серверном проекте добавьте драйвер KNX Router (KNXnet/IP) / Serial и настройте его в соответствии с вашим сервером.

2. Включите в настройках проекта в студии мод Cloud Gate.

3. В веб интерфейсе сервера (Главная страница => Other), в пункте Server working mode , необходимо установить значение None .

4. После запуска сервера и панели загрузите на них проекты через облако.

5. В системном меню панельного проекта (F8) установите триггер ETS Remote в включенное состояние.

6. После этого в интерфейсах ETS5 появится устройство iRidi ETS Remote с IP и MAC адресом вашего устройства. Вы можете работать с шиной через этот интерфейс, как через обычный шлюз KNX.

При удачном подключении в лог клиента выводиться сообщение "KNX_REMOTE Open stream successfully".

• На сервере одновременно может работать драйвер KNX в режиме Serial и KNX шлюз, но только через скрипт. Для доступа к шине, находясь на объекте, вы можете использовать ETS Remote с локальным подключением к серверу или скриптовой шлюз. Для включения локального режима работы ETS Remote необходимо перейти в настройки драйвера iRidium Server в панельном проекте (F8 > Драйвера > iRidium Server). В них требуется выключить режим работы Cloud Gate и указать IP адрес сервера. Сервис доступен только через учетную запись интегратора. Клиент не может получить доступ к этой функции через меню на панельном проекте.

При работе с ETS Remote могут возникнуть ошибки, описание которых указано ниже:

Смена настроек подключения​

Возможность смены параметров подключения нужна, если вы отключаетесь от Wi-Fi сети объекта автоматизации и начинаете использовать 3G или другую Wi-Fi сеть. Чтобы управление продолжило работать, нужно переключиться с локального на публичный IP адрес интернет-маршрутизатора.

Переключение не происходит автоматически, вам нужно будет нажать на клавишу выбора режима соединения. Для возможности удаленного доступа необходимо сделать порты управления системой автоматизации публичными. Для этого настраивают службу Port Forwarding на интернет-маршрутизаторе. Защищенное соединение может обеспечить VPN.

1. Скачайте шаблон (*.js) (правая кнопка: "Сохранить объект как..."), добавьте шаблон в редактор скриптов клавишей (+) Add Script from file

2. Настройте параметры скрипта, как показано в примере:

function Internal_1() {
    IR.GetDevice("KNX Router (KNXnet/IP)").SetParameters({Host: "192.168.0.100", Port: 3671, Login: "", Password: "",
    ConnectionWaitTime: 60000, SendWaitTime: 0, PingTime: 30000, NAT: 0});
}
function External_1() {
    IR.GetDevice("KNX Router (KNXnet/IP)").SetParameters({Host: "215.110.10.10", Port: 3671, Login: "", Password: "",
    ConnectionWaitTime: 60000, SendWaitTime: 0, PingTime: 30000, NAT: 1});
}

Скопируйте имя драйвера из Projсet Device Panel, список параметров нужно скопировать из примера в точности.

3. Выберите кнопку, которая будет отвечать за переключение Internal и External параметров. Откройте Macros Editor для события Release (Programming > Release), выберите команду Script Call и добавьте ее двойным кликом. Выберите имя функции, которую вызовет кнопка:

Теперь каждое нажатие на кнопку будет применять соответствующий набор настроек подключения.

Настройка многоклиентного подключения​

Есть несколько способов обеспечить подключение нескольких панелей управления к шине KNX.

1. iRidium Server

• возможности: неограниченное число соединений с шиной
• требования: установка приложения на ПК или использование аппаратного решения. Требует изменения способа лицензирования и адаптации проекта.

Использование iRidium Server удешевляет визуализацию и делает связь с шиной более стабильной. Решение предпочтительно, если в вашем проекте заложено более 5 панелей управления. Собственный протокол сервера обеспечивает защищенное, стабильное соединение с шиной, нагрузка на шину минимальна. Имеется возможность построения графиков и ведения логов событий в шине.

узнать подробнее >>

2. KNX IP BAOS или Logic Machine

• возможности: до 5 одновременных соединений через KNX IP BAOS, до 10 соединений через Logic Machine
• требования: приобретение KNX IP интерфейса указанного производителя

Настройка производится следующим образом:

Дополнительные настройки не требуются. Контроллер Logic Machine изначально может принять до 10 KNXnet/IP соединений.

Роутеры KNX IP BAOS поддерживают до 5 соединений KNXnet/IP Tunneling, но на заводских настройках активно только одно. Оно имеет физический адрес 15.15.250. Чтобы активировать остальные туннели, удерживайте клавишу Программирование (Learn Button) на роутере >1 секунды. Оставшиеся 4 туннеля будут активированы с помощью 4-кратного длинного нажатия клавиши "Программирование" и займут физические адреса в соответствии с адресом первого туннеля. Пример:

1. Tunneling connection 1 (15.15.250) Нажмите и удерживайте клавишу программирования >1 сек. (мигание LED индикатора покажет, что дополнительный туннель настроен и активирован)
2. Tunneling connection 2 (15.15.251) Нажмите и удерживайте клавишу программирования >1 сек.
3. Tunneling connection 3 (15.15.252) Нажмите и удерживайте клавишу программирования >1 сек.
4. Tunneling connection 4 (15.15.253) Нажмите и удерживайте клавишу программирования >1 сек.
5. Tunneling connection 5 (15.15.254)

Чтобы изменить диапазон физических адресов для настроенных туннельных соединений, используйте ETS (измените адрес первого соединения и повторите процедуру настройки оставшихся 4х). Пример:

1. Tunneling connection 1 (1.1.1)
2. Tunneling connection 2 (1.1.2)
3. Tunneling connection 3 (1.1.3)
4. Tunneling connection 4 (1.1.4)
5. Tunneling connection 5 (1.1.5)

Роутеры BAOS имеют возможность настройки многоклиентного соединения по протоколу BAOS (Bus Access and Object Server), который обеспечивает, на практике, до 5 подключений к роутеру по ТСР/IP.

Нужно произвести настройку в ETS, которая обеспечит:

• снижение нагрузки на шину, т.к. нет необходимости в опросе шины при стартовой инициализации переменных
• стабильную работу через Интернет (ТСР протокол)
• быстрое переподключение при обрывах связи, которые происходят при переходе между точками доступа Wi-Fi

узнать подробнее >>

3. iRidium Gate

• возможности: около 5 одновременных соединений
• требования : установка приложения на Windows

iRidium Gate - это программа для установки на Windows PC, которая обеспечивает передачу данных между панелями управления и KNX IP интерфейсом. Изначально, KNX IP интерфейс не может принять больше 1 соединения, поэтому Gate передает команды от всех панелей управления KNX интерфейсу и распределяет обратную связь между панелями.

В определенных пределах (примерно до 5 панелей, которые управляют 100-150 групповыми адресами), использования Gate достаточно для обеспечения многоклиентности. Работа с большим числом устройств и переменных может привести к излишней нагрузке на шину и потере некоторых данных и команд.

узнать подробнее >>

Отправка команд

Без iRidium Server, команды будут уходить в шину KNX напрямую, при нажатии на графические элементы интерфейса визуализации. Каждая панель управления подключается к шине самостоятельно.

Чтобы отправить команду в шину KNX, вам нужно создать графический интерфейс для панели управления. Интерфейс состоит из страниц, попапов и графических элементов, см. основы создания графических интерфейсов.

Для упрощения работы используйте готовые интерфейсы.

Для управления оборудованием настроим команды (Commands) и каналы обратной связи (Feedbacks). Чтобы отправить команду, нужно перетянуть ее на графический элемент и указать значение (Value), которое нужно отправить. Чтобы отобразить обратную связь, нужно перетянуть канал на графический элемент, и указать, куда вывести значение (Value).

Для команд драйвера KNX существует дополнительный параметр Command type:

• Read request - при вызове команды будет приходить опрос шины без записи значения, если состояние устройства изменили механически, то драйвер получит обновленное состояние, как при старте опроса;
• Write value - при вызове команды происходит запись значения в шину.

Все существующие команды, и все вновь создаваемые команды получают тип "Write value".

Важно!. При использовании установите параметр Send time в настройках драйвера.

Далее представлены типы групповых адресов, которые поддерживает iRidium и настройки графических элементов, которые подойдут для управления этими типами адресов.

KNX Type: 1.1-bit​

Command:

• • укажите при перетягивании команды на графический элемент

Feedback:

Настройки аналогичны команде. Значение Value приходит в Feedback и его можно использовать для отображения статуса регистров на элементах.

KNX Type: 2.1-bit controlled​

Command:

• • укажите при перетягивании команды на графический элемент.

Feedback:

Настройки аналогичны команде. Значение Value приходит в Feedback и его можно использовать для отображения статуса регистров на элементах.

KNX Type: 3.3-bit controlled​

Command:

• • укажите при перетягивании команды на графический элемент.

Feedback:

Настройки аналогичны команде. Значение Value приходит в Feedback и его можно использовать для отображения статуса регистров на элементах.

KNX Type: 4.Character​

Command:

• • укажите при перетягивании команды на графический элемент.

Feedback:

Настройки аналогичны команде. Значение Value приходит в Feedback и его можно использовать для отображения статуса регистров на элементах.

Полученное из таблицы значение в HEX нужно привести к десятичному формату и отправить с помощью кнопки.

KNX Type: 5.8-bit unsigned value​

Command:

• • укажите при перетягивании команды на графический элемент.

Feedback:

Настройки аналогичны команде. Значение Value приходит в Feedback и его можно использовать для отображения статуса регистров на элементах.

Subtype ASCII и ISO-8859_1 см. в описании KNX Type: Character

KNX Type: 6.8-bit signed value​

Command:

• • укажите при перетягивании команды на графический элемент.

Feedback:

Настройки аналогичны команде. Значение Value приходит в Feedback и его можно использовать для отображения статуса регистров на элементах.

KNX Type: 7.2-byte unsigned value​

Command:

• • укажите при перетягивании команды на графический элемент.

Feedback:

Настройки аналогичны команде. Значение Value приходит в Feedback и его можно использовать для отображения статуса регистров на элементах.

KNX Type: 8.2-byte signed value​

Command:

• • укажите при перетягивании команды на графический элемент.

Feedback:

Настройки аналогичны команде. Значение Value приходит в Feedback и его можно использовать для отображения статуса регистров на элементах.

KNX Type: 9.2-byte float value​

Command:

• • укажите при перетягивании команды на графический элемент.

Feedback:

Настройки аналогичны команде. Значение Value приходит в Feedback и его можно использовать для отображения статуса регистров на элементах.

KNX Type: 10.Time, 11.Date​

Command:

• • укажите при перетягивании команды на графический элемент.

Feedback:

Настройки аналогичны команде. Значение Value приходит в Feedback и его можно использовать для отображения статуса регистров на элементах.

Отправка времени и даты производится только с помощью скрипта (см. приложенный пример). Аргументом для отправки времени или даты является экземпляр объекта Date. Если драйвер используется в серверном проекте, то дату и время нельзя отправить через веб-интерфейс.

KNX Type: 12.4-byte unsigned value​

Command:

• • укажите при перетягивании команды на графический элемент.

Feedback:

Настройки аналогичны команде. Значение Value приходит в Feedback и его можно использовать для отображения статуса регистров на элементах.

KNX Type: 13.4-byte signed value​

Command:

• • укажите при перетягивании команды на графический элемент.

Feedback:

Настройки аналогичны команде. Значение Value приходит в Feedback и его можно использовать для отображения статуса регистров на элементах.

KNX Type: 14.4-byte float value​

Command:

• • укажите при перетягивании команды на графический элемент.

Feedback:

Настройки аналогичны команде. Значение Value приходит в Feedback и его можно использовать для отображения статуса регистров на элементах.

KNX Type: 16.Character string​

Command:

• • укажите при перетягивании команды на графический элемент.

Feedback:

Настройки аналогичны команде. Значение Value приходит в Feedback и его можно использовать для отображения статуса регистров на элементах.

KNX Type: 17.Scene Number​

Command:

• • укажите при перетягивании команды на графический элемент.

Feedback:

Настройки аналогичны команде. Значение Value приходит в Feedback и его можно использовать для отображения статуса регистров на элементах.

KNX Type: 18.Scene Control​

Command:

• • укажите при перетягивании команды на графический элемент.

• • укажите при перетягивании команды на графический элемент

*Для активации сцены при использовании команды "Action + scene number (0-63/128-191)" номер сцены указывается со смещением в -1, т. е. для активации сцены № 1 нужно отправить в КУ 0, для активации сцены № 8 нужно отправить в КУ 7, для активации сцены № 64 нужно отправить в КУ 63. *Для переобучения сцены при использовании команды "Action + scene number (0-63/128-191)" номер сцены указывается начиная со 128, т. е. для обучения сцены № 1 нужно отправить в КУ 128, для обучения сцены № 7 нужно отправить в КУ 134, для обучения сцены № 64 нужно отправить в КУ 191. *Для активации сцены при использовании команды "Activate the scene (1-64)" номер сцены указывается как есть без смещения, т. е. для активации сцены № 1 нужно отправить в КУ 1, для активации сцены № 8 нужно отправить в КУ 8, для активации сцены № 64 нужно отправить в КУ 64. *Для обучения сцены при использовании команды "Learn the scene (1-64)" номер сцены указывается как есть без смещения, т. е. для обучения сцены № 1 нужно отправить в КУ 1, для обучения сцены № 8 нужно отправить в КУ 8, для обучения сцены № 64 нужно отправить в КУ 64. Feedback:

Настройки аналогичны команде. Значение Value приходит в Feedback и его можно использовать для отображения статуса регистров на элементах.

KNX Type: 20.1-byte​

Command:

• • укажите при перетягивании команды на графический элемент

Feedback:

Настройки аналогичны команде. Значение Value приходит в Feedback и его можно использовать для отображения статуса регистров на элементах.

KNX Type: 229.*4-1-1 byte combined information​

Command:

• • укажите при перетягивании команды на графический элемент.

Command:

• • укажите при перетягивании команды на графический элемент.

KNX Type: 232.3-byte colour RGB​

Command:

• • укажите при перетягивании команды на графический элемент.

Feedback:

Настройки аналогичны команде. Значение Value приходит в Feedback и его можно использовать для отображения статуса регистров на элементах.

KNX Type: 251.* Colour RGBW​

Command:

• • укажите при перетягивании команды на графический элемент.

Feedback:

Настройки аналогичны команде. Значение Value приходит в Feedback и его можно использовать для отображения статуса регистров на элементах.

Эмулятор: проверка проекта

Эмулятор (Emulator) - приложение для проверки работы проекта в редакторе iRidium Studio.

• Эмулятор работает только после авторизации с использованием логина и пароля с сайта iRidium Mobile.

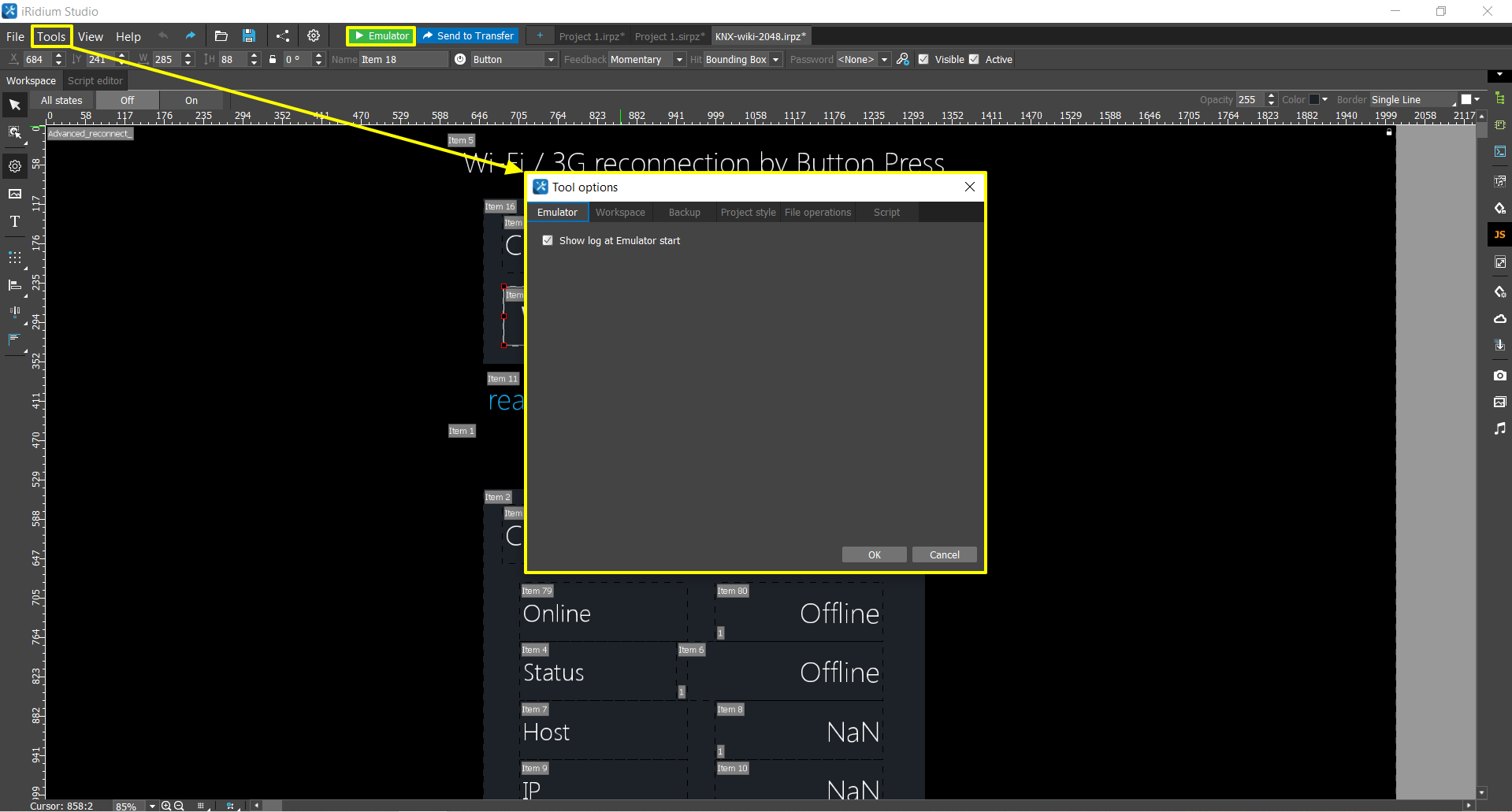

Режимы работы Эмулятора настраиваем в Tools > Options > Emulator:

• Show log at Emuator Start - автоматически открывать окно лога (иначе лог можно открыть по нажатию F4).

Горячие клавиши:

• F4 - открыть лог;
• F5 - запустить Эмулятор;
• F7 - открыть меню управления аккаунтом и проектами;
• F8 - открыть системные настройки (введите пароль 2007 ).

Синхронизация с панелью управления

Если вы - интегратор, вы можете быстро запустить созданный интерфейс визуализации на панели управления - смартфоне, планшете или ПК. Установите приложение i3 pro и авторизуйтесь в нем с помощью вашего логина и пароля интегратора с сайта iRidium Mobile.

Используйте i3 pro для iOS, Android, Windows, Mac в тестовом режиме, загружая проекты через iRidium Transfer (возможность доступна только для интеграторов):

Special:MyLanguage/Emulator|Emulator

Special:MyLanguage/iRidium for Windows|iRidium для Windows

Special:MyLanguage/iRidium for iOS|iRidium для iOS

Special:MyLanguage/iRidium for Android|iRidium для Android

Special:MyLanguage/iRidium for Mac|iRidium для Mac

Настройки iRidium Transfer

Коммерческое использование iRidium возможно толкьо при загрузке проектов визуализации с помощью облачного сервиса iRidium Cloud на сайте iRidium Mobile (см. инструкцию).

• iRidium Cloud может настроить только зарегистрированный интегратор. После настройки, доступно приглашение пользователей к управлению объектом автоматизации.
