iRidi для Intrend

Набор инструментов для создания интерфейсов управления оборудованием от производителей Auvix.

документация обновлена 01.01.2024

Важно

Доступен с версии 1.3.76

Подсказка

Примеры:

Описание​

Auvix — это компания-производитель решений в области видеокоммутации. Компания производит контроллеры видеостены, гибридные матричные коммутаторы, системы управления AV-комплексами.

iRidi поддерживает ITMFS и ITMMS серии матриц Intrend.

iRidi для Intrend — позволяет панели управления (iOS, Android, Windows, Mac) подключиться к оборудованию видеокоммутации Intrend и управлять им через приложение i3Pro.

Протестировано с оборудованием:

Подключение​

Способы подключения к Intrend​

  1. Локальное соединение работает только в локальной сети объекта автоматизации. Использует протокол TCP. Соединение устанавливается между панелью и матрицей Intrend через сетевой маршрутизатор.
  2. Соединение через Serial (RS232) - работает через RS232.

Работа в IRidi Studio​

Добавление шаблона​

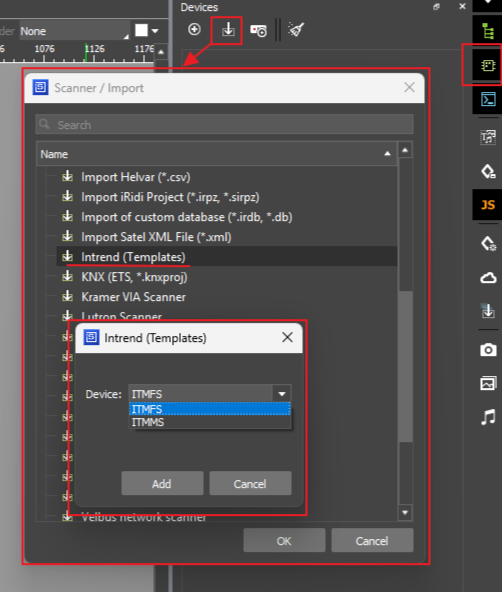

  1. Создайте новый проект и нажмите клавишу Scanner / Import > Intrend (Templates) на вкладке Devices;

  2. Выберите устройство, которым планируете управлять.


Добавление драйвера вручную​

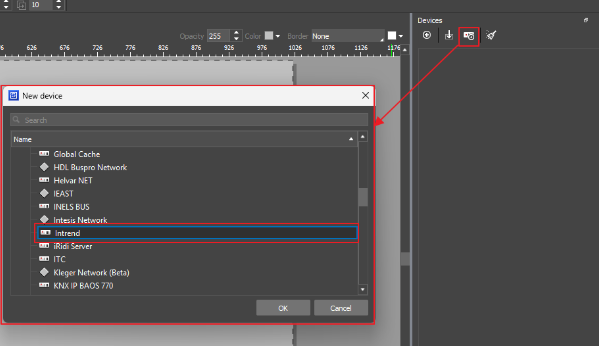

Добавьте драйвер Intrend в проект из базы данных iRidi:

  1. Запустите приложение iRidi Studio, создайте новый проект iRidi;

  2. Откройте боковую панель Device и выберите драйвер Intrend.


Обязательно укажите адрес оборудования в проекте iRidi, иначе он не будет работать.

Настройка параметров подключения​

Когда драйвер добавлен в проект, нужно указать настройки подключения.

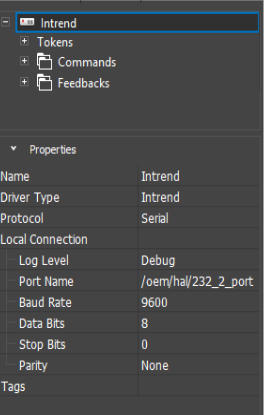

Настройка параметров при подключении через Serial


  • Log Level - уровень логирования;
  • Host - адрес оборудования;
  • Update Time - частота опроса оборудования (мс.);
  • Baud Rate - скорость обмена данными (не редактируемое);
  • Data Bits - число информационных разрядов в кадре (не редактируемое);
  • Stop Bits - стоповый бит (не редактируемое);
  • Parity - контроль четности (не редактируемое).

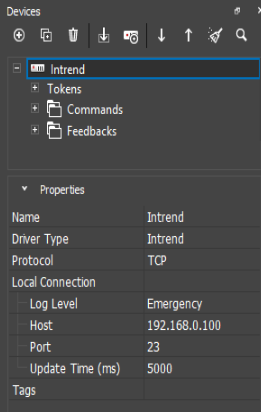

Настройка параметров при подключении через TCP


  • Log Level - уровень логирования;
  • Host - IP-адрес оборудования;
  • Port - порт подключения устройства;
  • Update Time - частота опроса оборудования (мс.).

Настройка команд и фидбеков​

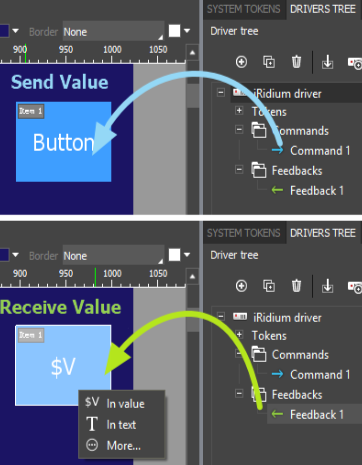

Для управления оборудованием настройте команды (Commands) и каналы обратной связи (Feedbacks). Чтобы отправить команду, перетяните ее на графический элемент и укажите значение (Value), которое необходимо отправить. Чтобы отобразить значение с канала обратной связи, перетащите Feedback на графический элемент, и укажите, каким образом вывести значение (Value).

Подробнее о работе с графическими элементами написано в статье "Типы графических элементов".

Общие команды​

Управление матрицей и ее видеовходами/видеовыходами

Матрицы, поддерживающие общие команды:

  • ITMMS
  • ITMFS

Commands​

ПараметрЗначениеОписание
Panel Lock0, 1Блокировка панели управления контроллера
(0 - OFF, 1 - ON)
Select Input for Output1–140Выбрать источник для выхода №
Select Input for All Output1–140Выбрать источник для всех выходов
Set Output Resolution1–140Установить тип сигнала на выходе
Set Output Brightness1–100Установить яркость на выходе
Set Output Contrast1–100Установить контрастность на выходе
Set Output Saturation1–100Установить цветовую насыщенность на выходе
Set Output Sharpness1–100Установить резкость на выходе
Set Output to Default1–140Установить параметры выхода по умолчанию
Set Mirror to Output0, 1Установить переворот изображения на выходе
(0 - OFF, 1 - ON)
TV WALL Mode1–65535Вызвать предустановку видеостены
Call Switching Preset1–30Вызвать пресет коммутации
Save Switching Preset1–30Сохранить текущую коммутацию в пресет

Feedbacks​

ПараметрЗначениеОписание
Panel Lock0, 1Блокировка панели управления контроллера
(0 - OFF, 1 - ON)
Input ResolutionStringТип входного сигнала
Route-matrix1–140Указывает на источник сигнала для определенного выхода
Output ResolutionStringТип входного сигнала
Output Brightness0–100Установленная яркость на выходе
Output Contrast0–100Установленная контрастность
Output Saturation0–100Установленная цветовая насыщенность
Output Sharpness0–100Установленная резкость
Output Mirror0–1Поворот изображения
(0 - OFF, 1 - ON)

CEC​

Команды CEC - управление подключенными мониторами.

Матрицы, поддерживающие СЕС:

  • ITMFS

Commands​

ПараметрЗначениеОписание
CEC - Auto Power-on0, 1Установить режим автоматического включения дисплеев при появлении сигнала
(0 - OFF, 1 - ON)
CEC - Input Power0, 1Включить или выключить питание источника
(0 - OFF, 1 - ON)
CEC - Output Power0, 1Включить или выключить питание дисплея
(0 - OFF, 1 - ON)
CEC - Output Volume0–100Изменить громкость звука на дисплее
CEC - Output Mute0, 1Выключить/включить звук на дисплее
(0 - OFF, 1 - ON)

Feedbacks​

ПараметрЗначениеОписание
CEC - Auto Power-on0, 1Режим автовключения
(0 - OFF, 1 - ON)
