Линейные графики (Linear Trend)​

Linear Trend (линейная диаграмма) – это график изменения переменной, на котором точки – значения переменной, соединены между собой линией. На графике можно отображать изменение нескольких переменных во времени.

График отображает значения из базы данных iRidium server , из внешней базы данных, или массива, сформированного с помощью JavaScript. Ряд параметров линейной диаграммы доступен для изменения из скриптов.

Приложение i3 pro не сохраняет собственную базу данных, поэтому графики обычно отображают информацию, полученную от iRidium server.

Настройка графиков

1. сохраните историю изменения фидбека в базу данных iRidium server
2. настройте отображение истории на графике: создайте графический элемент Linear Trend в интерфейсе i3 pro, и свяжите его с фидбеком сервера, историю которого отображаете

1. Сохраните историю фидбека в базу данных iRidium server​

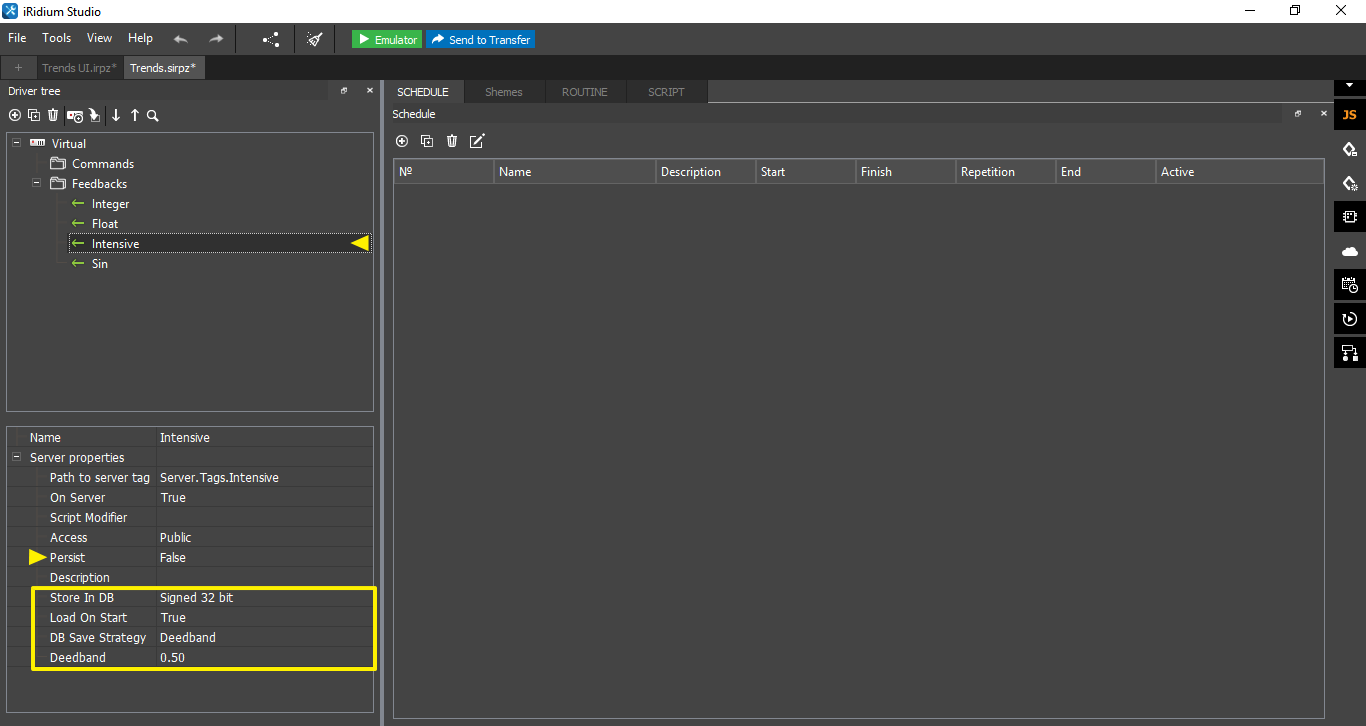

Записать в базу можно Feedback драйвера или виртуальный Feedback. Настройки сохранения в базу доступны в проекте логики для iRidium server:

Параметры сохранения в базу данных:

• Persist – сохранять последнее значение, записанное в переменную, и воспроизводить его сразу при перезагрузки сервера до стартовой инициализации драйверов. С помощью этого параметра загрузка значений происходит без лишних скачков, при работе с графиком факт выключения / перезагрузки сервера не будет зафиксирован в нём.
• Store In DB – включить сохранение переменной в базу данных, выбрать формат данных
• • None – запись в базу выключена
• • Signed 32bit – записывать как целое число со знаком
• • Float 64bit – записывать как число с плавающей запятой
• • String UTF8 – записывать как строку
• Load On Start - записать последнее значение переменной из базы данных в фидбек при запуске сервера;
• DB Save Strategy - стратегия сохранения данных: выберите тип события, при котором создается запись в базу:
• • Deadband – сохранение при изменении переменной на значение, отличное от предыдущего на указанную величину или больше.
• • • Deadband (значение) – минимальное изменение переменной, при котором производится запись в базу. В стратегии Deadband: 0, новая запись формируется при любом отличии получаемых значений, и не формируется, если в переменную повторно приходит одно и то же число.
• • Interval – периодическое сохранение. Запись создается с указанным временным интервалом;
• • • Interval (значение) – выберите интервал записи от 5 секунд до 1 часа, или укажите вручную (Custom) в мс. Если в Store In DB указана строка (String UTF8), запись будет формироваться 1 раз в минуту, настроить более частое сохранение нельзя (используйте стратегию Deadband);
• • • Interval Value - значение интервала (минимально 1);
• • • Interval Units - единицы измерения;
• Forward value to - перенаправление значения из одного тега в другой (подробнее здесь);
• On Server - включить / выключить связь тега с панельным проектом (в выключенном состоянии тег не будет отображаться в панельном проекте и учитываться в лицензии).

Сохранение по интервалу удобно использовать для переменных, которые изменяются плавно и достаточно инертны, например – температура и влажность воздуха.

Сохранение "по изменению" подходит для переменных, у которых важно не пропустить момент изменения. Например, можно записать в базу включения и выключение света, изменения скорости вращения вентилятора.

2. Отобразите историю переменной на графике​

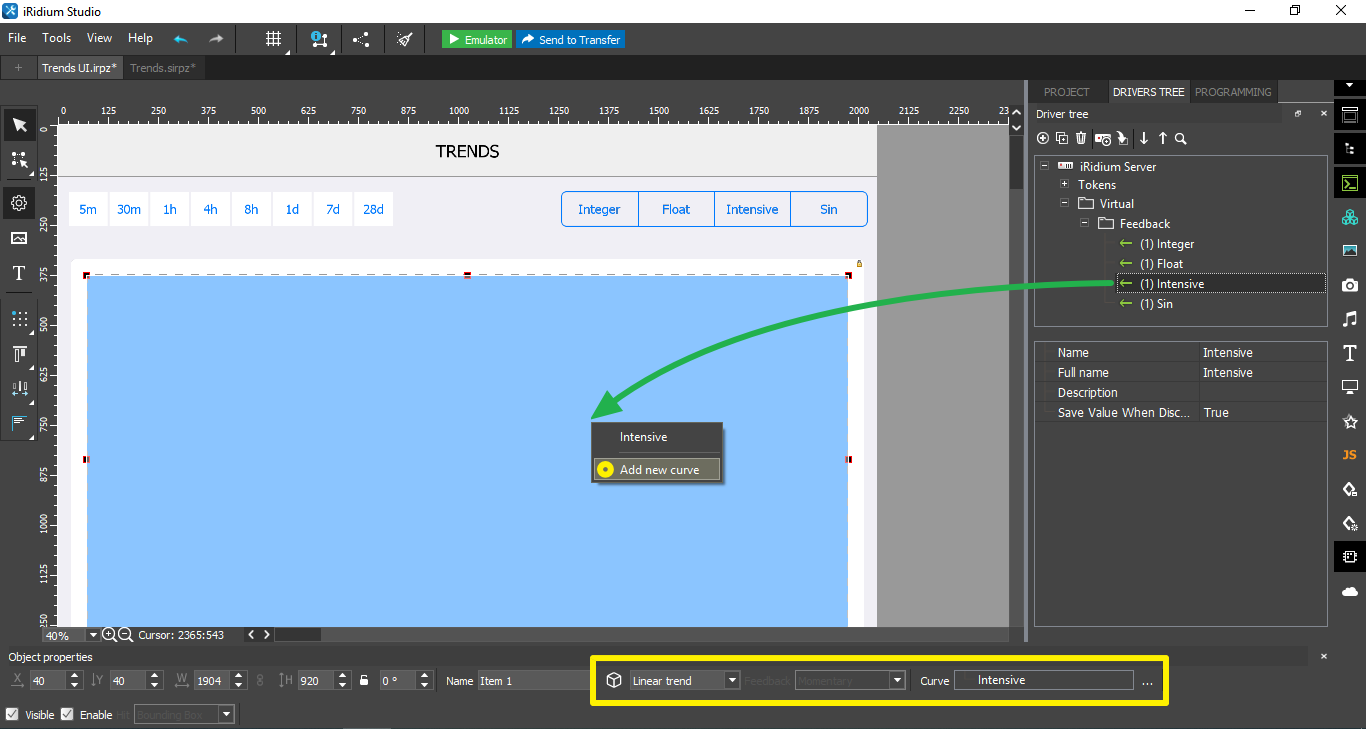

Создайте графический элемент Linear Trend в интерфейсе i3 pro, и свяжите его с фидбеком сервера, историю которого отображаете:

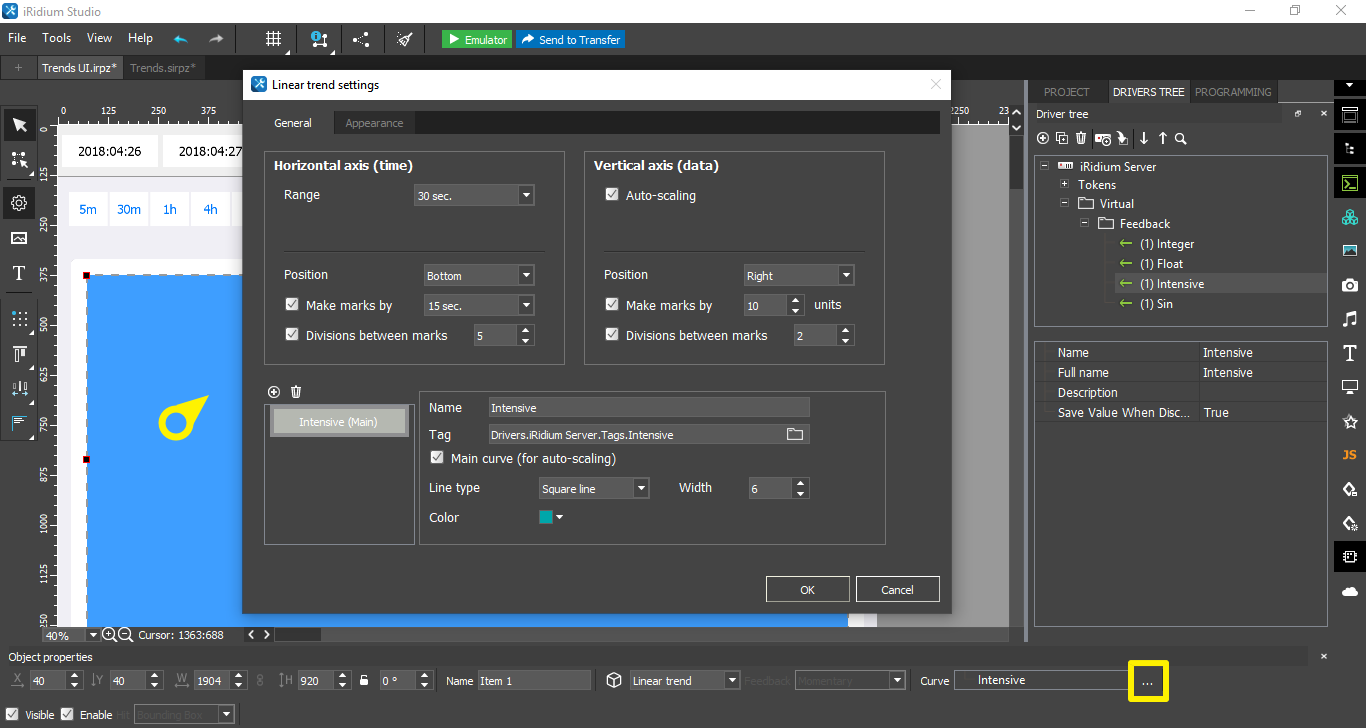

Двойным кликом по элементу откройте настройки внешнего вида и размаха графика и каждой его кривой:

Основные настройки графика (General):

• Горизонтальная ось (время)
• • Range – размах уровня по оси времени
• • Position – размещение оси времени: сверху или снизу от графика
• • Make marks by – засечки на графике, с указанным интервалом в сек/мин/ч/дн
• • Divisions between marks – количество подпунктов между засечками
• Вертикальная ось (данные)
• • Auto-scaling – авто-масштабирование шкалы от нуля до полученного значения или
• • Min ... Max (если Auto-scaling выключен) – фиксированный диапазон отображения данных
• • Position - размещение оси данных: слева или справа от графика
• • Make marks by – засечки на графике, с указанным целочисленным интервалом
• • Divisions between marks – дополнительных пунктов между основными засечками
• Список кривых , которые отображает график, и их настройки
• • Name – название кривой, можно отобразить на оси
• • Tag – переменная сервера, из которой график получает данные для построения кривой
• • Main curve (for Auto-scaling) – отметить кривую как "главную" для авто-масштабирования
• • Line type – тип кривой
• • • Line – точки кривой соединяются отрезками прямой, линия непрерывная
• • • Dotted line – точки кривой соединяются отрезками прямой, линия пунктирная
• • • Square line – кривая строится ступеньками от точки до точки, линия непрерывная
• • Width – толщина линии или точки
• • Color – цвет линии

Настройки области диаграммы (Appearance):

• Заливка в области диаграммы и области осей
• Горизонтальная ось (время): линия, засечки, дополнительные засечки, текст на засечках, заголовок оси
• Вертикальная ось (данные): линия, засечки, дополнительные засечки, текст на засечках, заголовок оси
• Курсор в области диаграммы

см. Настройки области диаграммы">

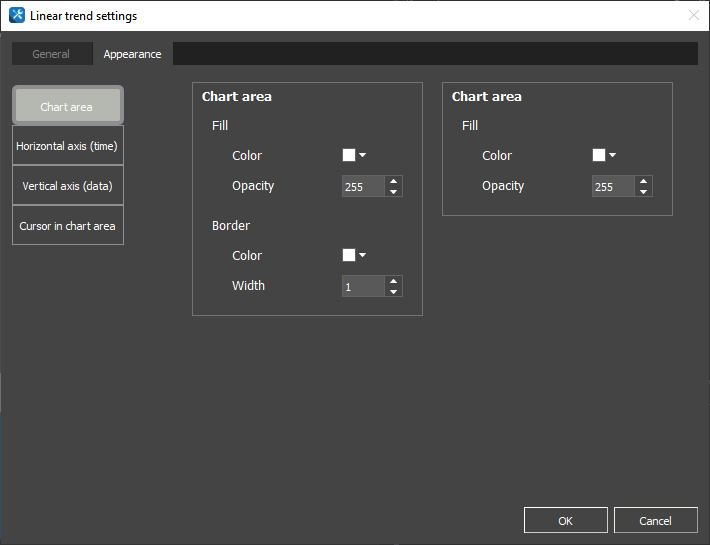

Chart area. Заливка в области диаграммы и области осей

• Axis area – заливка в области осей, рамка вокруг осей
• • Fill - заливка
• • • Color - цвет заливки
• • • Opacity - общая непрозрачность области осей
• • Border - рамка вокруг осей
• • • Color - цвет рамки
• • • Width - толщина рамки
• Chart area – заливка в области диаграммы
• • Fill - заливка
• • • Color - цвет заливки
• • • Opacity - общая непрозрачность области диаграммы

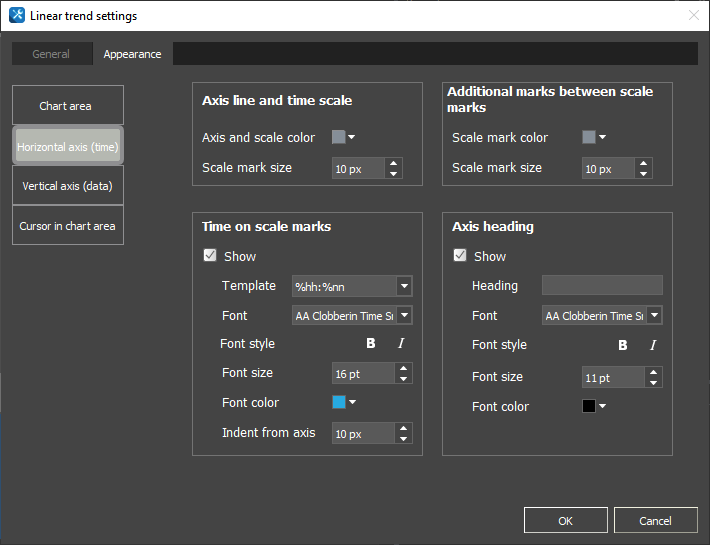

Horizontal axis (time). Горизонтальная ось (время): линия, засечки, доп. засечки, текст на засечках, заголовок

• Axis line and time scale – линия оси и основные засечки
• • Color – цвет линии оси и засечек
• • Mark size – высота засечек
• Time on scale marks – отметки времени на засечках
• • Show – показывать отметки времени на засечках
• • Template – формат отображения времени на засечках
• • Font - настройки шрифта и цвет текста на засечках
• • Indent from axis – отступ текста от линии оси, зависит от от высоты засечек и размера шрифта
• Additional marks between scale marks – дополнительные засечки
• • Color – цвет дополнительных засечек
• • Mark size – высота дополнительных засечек
• Axis heading – заголовок оси
• • Show – показывать заголовок
• • Heading – текст заголовка
• • Font - настройки шрифта и цвет текста заголовка

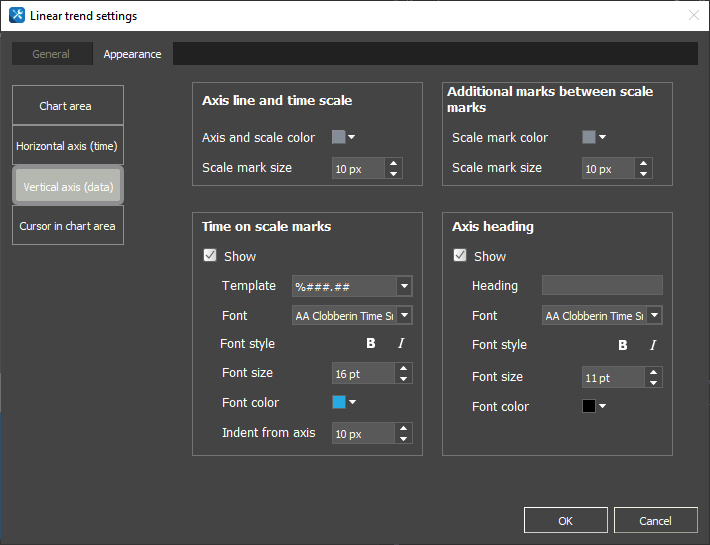

Vertical axis (data). Вертикальная ось (данные): линия, засечки, доп. засечки, текст на засечках, заголовок

• Axis line and time scale – линия оси и основные засечки
• • Color – цвет линии оси и засечек
• • Mark size – высота засечек
• Time on scale marks – значения на засечках
• • Show – показывать значения на засечках
• • Template – формат отображения значений на засечках
• • Font - настройки шрифта и цвет текста на засечках
• • Indent from axis – отступ текста от линии оси, зависит от от высоты засечек и размера шрифта
• Additional marks between scale marks – дополнительные засечки
• • Color – цвет дополнительных засечек
• • Mark size – высота дополнительных засечек
• Axis heading – заголовок оси
• • Show – показывать заголовок
• • Heading – текст заголовка
• • Font - настройки шрифта и цвет текста заголовка

Cursor in chart area. Курсор в области диаграммы (для Windows)

• Show – показывать курсор
• Color – цвет курсора
• Hide in (мс) – скрывать после указанного времени неподвижности

Пример:

''' скачать:''' настройка графиков для i3 pro и сохранения базы для iRidium server

Заполнение графика массивом данных из JavaScript​

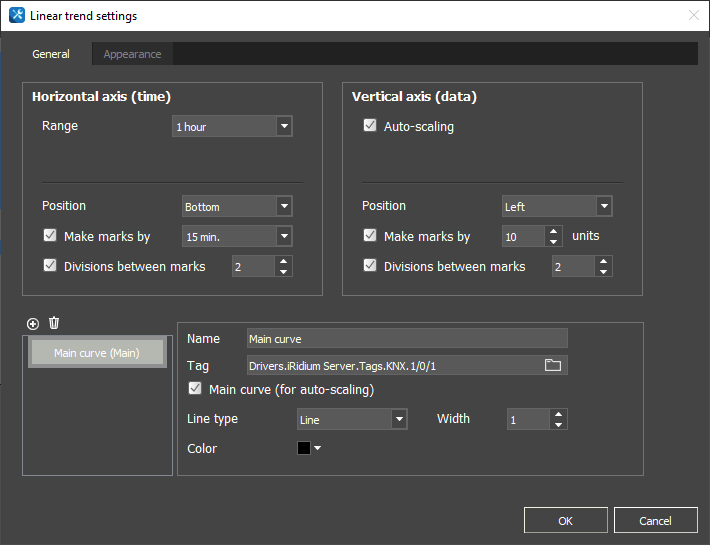

Вы можете передать в кривую графика данные в виде двумерного массива, содержащего координаты точек кривой графика.

Пример массива: var l_aArray = [[0, 60], [1, 30], [2, 90], [3, 10], [4, 60], [5, 20], [6, 80]];

Пример реализации:

function trend_processer(trend, curve_name) {
    var trend_curve = trend.GetCurve(curve_name);
    trend_curve.SetCurveTag("");
    trend.EndTime = new iDate();

    this.Show = function (data_array) {
        trend_curve.SetData(data_array, 0, data_array.length - 1);
    }
}

// get a curve
var Curve1 = new trend_processer(IR.GetPage("Page 1").GetItem("Item 1"),
            "Main curve");

// display data
Curve1.Show([[0, 60], [1, 30], [2, 90], [3, 10], [4, 60], [5, 20], [6, 80]]);

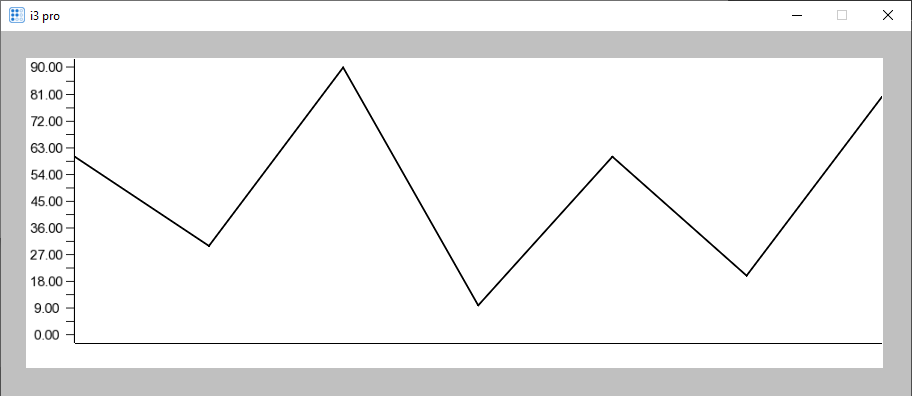

Результирующая кривая:

Заполнение графика из внешней SQL базы данных​

Чтобы вывести информацию из внешней базы данны:

1. настройте драйвер ODBC в проекте для iRidium server, добавьте скрипт #1
2. создайте виртуальный тег, через который данные будут передаваться с серверного проекта в панельный
3. создайте интерфейс для i3 pro, добавьте в него элемент Linear Trend для отображения данных и скрипт #2

скрипт #1 для iRidium server:

IR.AddListener(IR.EVENT_START,0,function()
{
IR.SetTimeout(2000, function(){
   var MySQL = new ODBC("root", "", "MySQLresurs"); // creating database connection object
   if(MySQL == false)
   {
      IR.Log("Wrong connection");
   }
   else
   {
      IR.Log("Right connection");
   }
   var response = MySQL.Query("SELECT * FROM test");
   if (response)          // if connection is successful and answer exists
   {
       var rows = response.GetRows();
       var columns = response.GetColumns();
       var data = {};               // two-dimension array with query result
       for (var i = 0; i < columns; i++) {
           var colName = response.GetColumnName(i);
           data[colName] = [];
           for (var j = 0; j < rows; j++) {
               data[colName][j] = response.GetRowValue(i, j);
           }
       }
    response.Free(); // free memory of recordset (optional action for memory optimization)
    IR.Log(JSON.Stringify(data));
    IR.SetVariable("Server.Tags.Data",JSON.Stringify(data));
    }
});
});

скрипт #2 для i3 pro:

var l_oDevice = IR.GetDevice("iRidium Server");
var l_oPage = IR.GetPage("Page 1");
var l_oTrend = l_oPage.GetItem("Item 1");
var L_oCurve = l_oTrend.GetCurve("test");
var l_aArray = [];

IR.AddListener(IR.EVENT_TAG_CHANGE, l_oDevice ,function(m_sTag, m_sData) {
   if(m_sTag == "Data"){
      l_aArray = [];
      var m_oData = JSON.Parse(m_sData);
      for(var Index in m_oData["X"]){
         l_aArray[Index] = [m_oData["X"][Index], m_oData["Y"][Index]+0];
      }
   }
});

''' скачать: пример получения данных через драйвер ODBC

Настройка графика с помощью JavaScript​

Как и любой другой элемент Linear Trend имеет свои параметры, к которым можно обращаться непосредственно через скрипты. Опишем сценарий, который будет выводить время начала работы (StartTime) графика в лог:

var trend = IR.GetPage("Page 1").GetItem("Item 1"); // Получаем указатель на график.
IR.Log("Trend start:"+trend.StartTime); // Выводим время начала работы тренда в виде десятичного числа.
var date = new iDate(trend.StartTime); // Осуществляем перевод числа в формат даты.
IR.Log("Year = " + date.year);
IR.Log("Month = " + date.month);
IR.Log("Date = " + date.date);
IR.Log("Hours = " + date.hours);
IR.Log("Minutes = " + date.minutes);
IR.Log("Seconds = " + date.seconds);

Сценарий выводит диапазон (Range) графика в лог:

date = new iDate(trend.Range);
IR.Log("RANGE = "+date.minutes);

Если вы хотите изменить диапазон, т.е. изменить шкалу ОХ, вам необходимо изменить значение параметра Range: trend.Range = 0.00138889; //Для Range число 1 = 1 дню, значит 1 час = 1/24 и т.д.

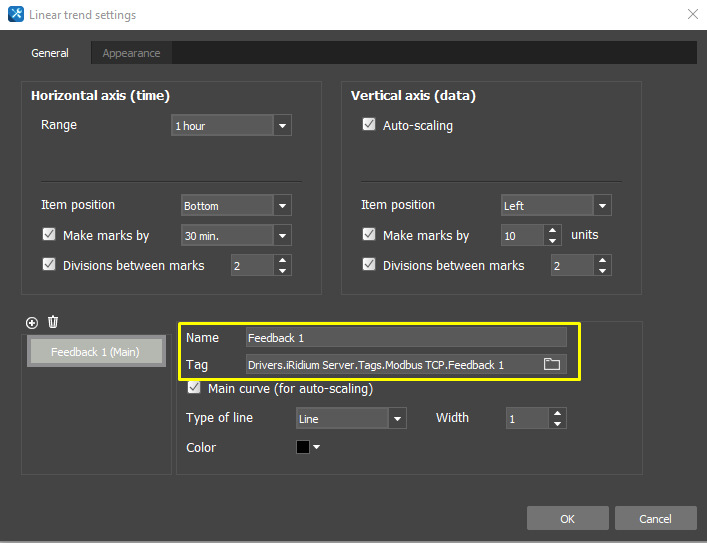

Разберём изменение настроек шкалы OY. Чтобы изменить эти настройки, нам необходимо знать имя нужного нам графика:

1. Зайдите в настройки тренда,
2. Перейдите во вкладку General,
3. Выберите нужный вам график.

var graph= trend.GetCurve("Feedback 1"); //Получаем указатель на нужный график
//Выводим в лог информацию о графике:
IR.Log("Curve min:" + graph.Min); // Минимальное значение шкалы OY
IR.Log("Curve max:" +graph.Max); // Максимальное значение шкалы OY
IR.Log("Curve color:" +graph.Color); // Цвет графика

Изменим эти параметры:

graph.Min = 0;
graph.Max = 75;
graph.Color = 0x00FF00FF; //Обратите внимание на шаблон изменения цвета: 0x - перевод из системы счисления HEX в DEС, первые 6 символов - цветовая палитра RGB, последние два - прозрачность (FF - непрозрачный, 00 - полностью прозрачный)

Для просмотра истории изменения параметров фидбека можно использовать функцию перемотки тренда. Данная функция помогает отследить изменения не переключая режим тренда.

function left() {
    trend.Stop; // Происходит остановка тренда
    trend.StartTime = trend.StartTime-1/720; // перемещение относительно шкалы ОХ на определённое время назад
    trend.EndTime = trend.EndTime-1/720; // 1/720 - смещение времени на две минуты
};

<!--T:70-->
function right() {
    trend.Stop; // Происходит остановка тренда
    trend.StartTime = trend.StartTime+1/720; // Смещение шкалы ОХ на определённое время вперёд
    trend.EndTime = trend.EndTime+1/720;
};

Более подробное описание свойств и методов работы с графиком здесь.

Круговые и столбцовые диаграммы​

Диаграммы – способ визуального сопоставления нескольких значений в интерфейсе визуализации. Они используют текущие значения переменных, а не исторические данные, поэтому работают и без iRidium server.

Круговая диаграмма (Pie Chart)​

Pie Chart (круговая диаграмма) – разделена на фрагменты-секторы для иллюстрации числовой пропорции. На круговой диаграмме длина дуги каждого среза пропорциональна величине, которую он представляет.

Настройка диаграммы в iRidium Studio​

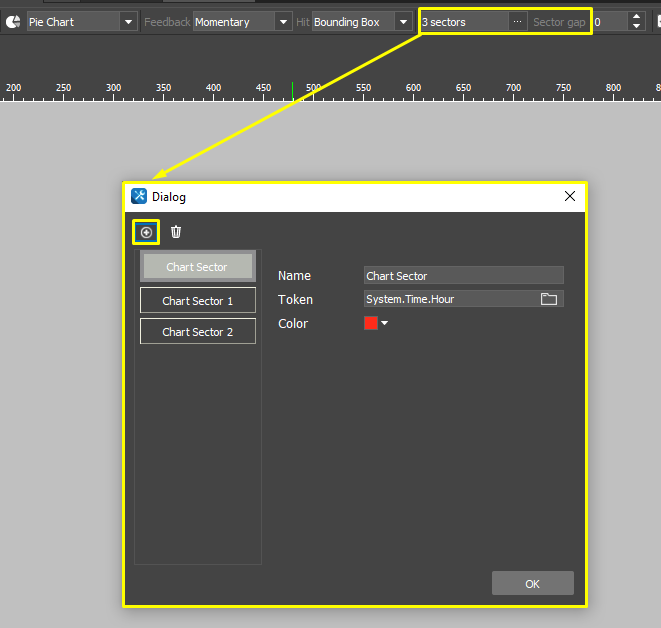

1. Откройте окно настройки круговой диаграммы двойным кликом по элементу или с помощью параметра элемента ChartSectors на динамической панели.
2. Нажмите "+" для добавления сектора круговой диаграммы.
3. Задайте параметры каждому сектору круговой диаграммы:

• Name - имя сектора,
• Token - токен, значение которого будет отображено на круговой диаграмме,
• Color - цвет сектора.

Пример:

'''

скачать:''' настройка элемента Pie Chart в iRidium Studio.

Настройка диаграммы с помощью скриптов​

В диаграмму передается массив объектов - секторов диаграммы, у которых есть ключи Value (значение, целое число) и Color (цвет, HEX код). Значением и цветом можно управлять в процессе работы клиента, передавая объекту массива новые значения. Можно менять количество секторов, добавляя и удаляя элементы массива.

Пример #1 заполнения диаграммы:

var chart = IR.GetItem("PiePage").GetItem("pie");

   chart.Data = [
      {
        Value: 20,
        Color: 0xF7464AFF,
      },
      {
        Value: 45,
        Color: 0x46BFBDFF,
      },
      {
        Value: 100,
        Color: 0xFDB45CFF,
      }
   ];

Пример #2 заполнения диаграммы данными из разных источников:

// add a new Pie
var Pie_1 = new pie_processer(IR.GetItem("PiePage").GetItem("pie"));

// add a constant as piece of Pie
Pie_1.AddPiece("Orange", 0xFDB45CFF, 30);

// remove one of piecs
Pie_1.RemovePiece("Orange");

// change a pice on the level release
IR.AddListener(IR.EVENT_ITEM_RELEASE, IR.GetItem("PiePage").GetItem("level_1"), function() {
  var value = IR.GetItem("PiePage").GetItem("level_1").Value;
  Pie_1.AddPiece("Red", 0xF7464AFF, value);
});

// one more piece that displayed on "tag change" of Driver
IR.AddListener(IR.EVENT_TAG_CHANGE, IR.GetDevice("KNX"), function(name,value) {
  if (name = "1/1/1") {
      Pie_1.AddPiece("Green", 0x2EFF0AFF, value);
  }
});


// processing of added PieCharts
function pie_processer(chart) {
   var piece = {};

   this.AddPiece = function (in_name, in_color, in_value) {
       piece[in_name] = {Color: in_color, Value: in_value};
       update_pie();
   };

   this.RemovePiece = function (in_name) {
       delete piece[in_name];
       update_pie();
   };

   function update_pie() {
      var data = [];
      for (key in piece) {
          data.push(piece[key]);
      }
      chart.Data = data;
  };
}

Столбцовая диаграмма (Bar Chart)​

Bar Chart (столбцовая диаграмма) – отображает сравнение нескольких значений, представленных прямоугольными зонами, высоты (длины) которых пропорциональны величинам, которые они отображают. Заполнение диаграммы производится из скриптов.

Заполнение диаграммы производится из скриптов. В диаграмму передается массив объектов - секторов диаграммы, у которых есть ключи Value (значение, целое число) и Color (цвет, HEX код). Значением и цветом можно управлять в процессе работы клиента, передавая объекту массива новые значения. Можно менять количество секторов, добавляя и удаляя элементы массива.

Пример #1 заполнения диаграммы:

IR.AddListener(IR.EVENT_START, 0, function () {

    var chart1 = IR.GetItem("BarPage").GetItem("bar1");

    chart1.Data = {
            Labels : ["Value"], // text on the horizontal axis
            Datasets : [{
                FillColor : 0x0099CC80, // column color
                StrokeColor : 0xFF0004FF, // column border color
                Data : [100] // var value
            }, {
                FillColor : 0x9933CC80,
                StrokeColor : 0x00FF33FF,
                Data : [100]
            }, {
                FillColor : 0xFF33CC80,
                StrokeColor : 0xFF33CCFF,
                Data : [100]
            }]
    }

    chart1.ChartType = 1; // column / stack / square
    chart1.StrokeWidth = 3; // the width of a single column
    chart1.BarGap = 1; // the distance between columns
    chart1.SetGap = 8;
    chart1.GridColor = 0xFF0000FF; // the color of greed
    chart1.GridStep = 25; // the distance between greed lines
    chart1.ShiftX = 10; // the diatance betweeenhorizontal axis and columns
    chart1.TextColor = 0xFF0000FF; // the color of labels and greed numbers
});
