Импорт данных вДобавить драйвер===

Подробно о драйверах, их назначении, особенностях и настройке, читайте в разделе Драйверы для профессиональных систем. В этом разделе мы рассмотрим особенности импорта данных из разных источников.

Драйвер можно добавить в интерфейс i3 pro или на iRidium server:

  • импортом файла конфигурации вашего оборудования, сканированием локальной сети. Поддерживаются (актуальный список см. в iRidium studio):
    • AMX (TPDesign, *.TP4, *.TP5) – не отображается в импорте драйверов, но проект TP4 можно открыть в студии так же, как *.irpz - файл *.TP4 будет автоматически конвертирован в формат i3 pro;
    • BACnet - импорт из SBO Workstation;
    • Crestron (SIMPL, *.smw) – импорт файла, формирует список джоинов;
    • Domintell - сканирование сети;
    • DuoTecno – сканирование сети;
    • HDL-BUS Pro – сканирование сети;
    • iRidium project (iRidium studio, *.irpz, *.sirpz) – импорт файла, позволяет добавить драйверы из одного проекта в другой;
    • KNX (ETS, *.knxproj) – импорт файла, формирует список IP интерфейсов и групповых адресов;
    • Larnitech - сканирование ПЛК;
    • Universal import from CSV file (*.csv) – импорт драйвера из *csv файла в iRidium;
    • Universal import from JS (*.js) – импорт драйвера из *.js файла в iRidium;
    • Velbus - сканирование сети.
  • из базы данных , где хранится список драйверов разного типа, которые можно использовать в проекте. Команды и фидбеки необходимо будет формировать вручную
  • создать через JavaScript . В таком случае он не будет отображаться в дереве драйверов, но будет работать при запуске i3 pro, способом, который определил разработчик. См. JS API.


AMX. Использование проекта TPDesign​

Файлы TPDesign (*.TP4, *.TP5) не отображается в импорте драйверов, но проект TP4 можно открыть в студии так же, как *.irpz - файл *.TP4 будет автоматически конвертирован в формат i3 pro и доступен для редактирования. Но, обратная совместимость не поддерживается - вы не можете сохранить проект iRidium в формате TP4 или TP5, т.к. iRidium использует множество компонентов, не имеющих AMX аналогов. Студия открывает проект с возможностью редактирования графических элементов и звуков.

  1. Используйте меню File > Open, чтобы создать интерфейс для i3 pro на базе интерфейса AMX.

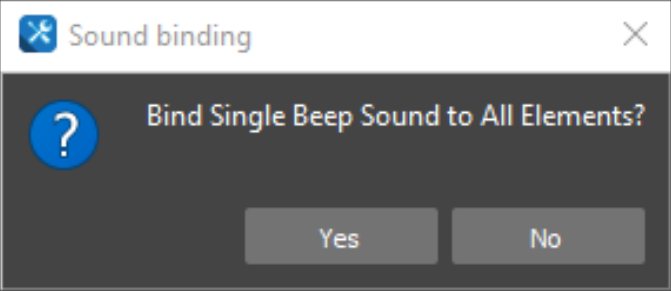

  2. После импорта файла, iRidium Studio предложит так же импортировать из проекта TPDesign привязанные к элементам звуки (SingleBeepSound):


BACnet. Импорт из SBO Workstation​

Конфигурацию оборудования можно сохранить в формате xml и импортировать в iRidium.

  1. Сохраните файл проекта в формате *.xml (BACnet Project)
  2. Авторизуйтесь в StruxureWare Building Operation Workstation
  3. В StruxureWare Building Operation кликните правой кнопкой мыши по Enterprise server, и выберите пункт Import из раскрывающегося списка
  4. Создайте проект в iRidium studio, откройте меню File > Import и выберите *.xml (BACnet Project) для импорта
  5. На основе файла формируется драйвер с каналами и тегами


Crestron. Импорт из SIMPL Windows​

  • В проект SIMPL Windows обязательно добавьте любую панель, настройте для нее идентификатор IP ID – управляющие устройства iRidium будут использовать IP ID для подключения к контроллеру Crestron:

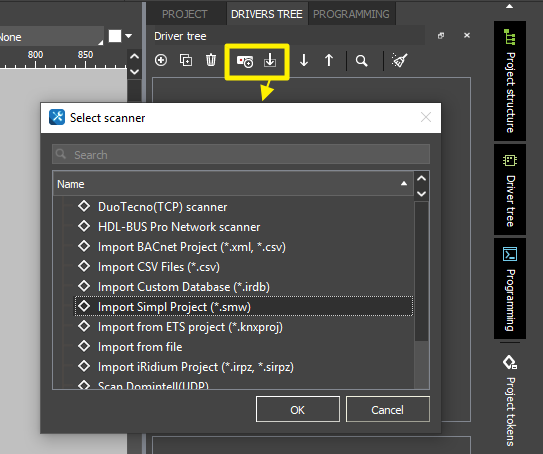

Создайте проект в iRidium studio, меню File > Import, или нажмите кнопку Import в панели драйверов. Выберите проект SIMPL Windows (*.smw ) для импорта:


Отметье папки с джоинами, предназначенными для панели управления. Вы получите драйвер, включающий джоины, доступные на запись (Commands) и чтение (Feedbacks):

Вы также можете добавить пустой драйвер Crestron и создать список джоинов вручную.

Domintell. Сканирование сети​

Сканирование шины Domintell работает только в локальной сети, по протоколу UDP, при указании IP-адреса DETH02, через который ведется сканирование. Прежде чем начать, завершите все активные подклюния к DETH02.

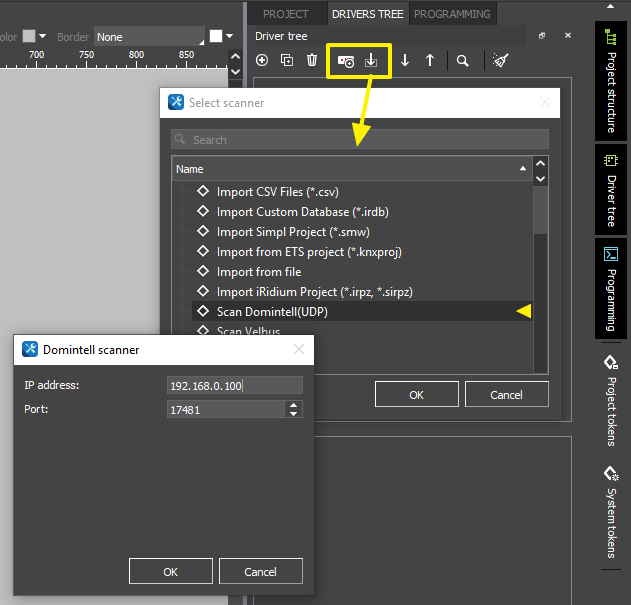

Создайте проект в iRidium studio, меню File > Import, или нажмите кнопку Import в панели драйверов. Выберите пункт "Domintell network scanner". Укажите IP-адрес вашего DETH02. Studio2019_Drivers_Domintell_scan.png

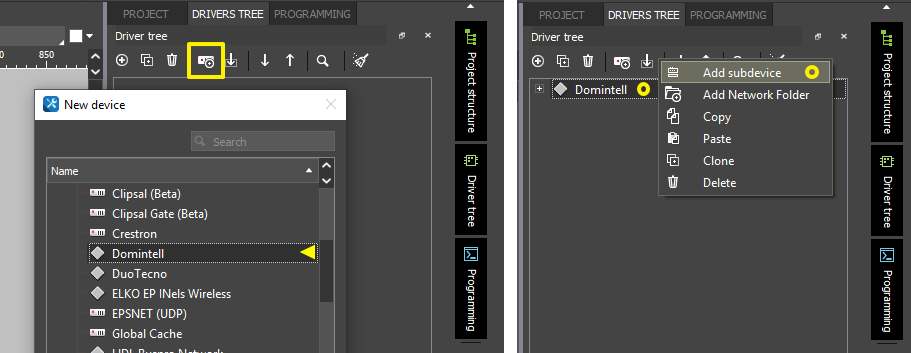

Если у вас нет возможности сканировать сеть, добавьте Domintell Network (UDP) и исполнительные устройства вручную:


Список поддерживаемых устройств Domintell Light Protocol:

  • DPBUT1 (BU1), DPBUT2 (BU2), DPBUT4 (BU4), DPBUT6 (BU6), DISM04 (IS4), DISM08 (IS8), DISM20 (I20)
  • DPBR02 (BR2), DPBR04 (BR4), DPBR06 (BR6)
  • DPBL01 (B81), DPBL02 (B82), DPBL04 (B84), DPBL06 (B86)
  • DAMPLI01 (AMP)
  • DINTMB01 (MBD)
  • DBIR01 (BIR), DMR01 (DMR), DTRP01 (TRP), DLED01 (LED)
  • DTRV01 (TRV), DTRP02 (TPV), DTRVBT01 (V24)
  • DDIM01 (DIM), DOUT10V01 (D10), DINTDALI01 (DAL)
  • DLCD03 (LC3), DPBTLCD0x (PBL), DPBRLCD0x (PRL), DTEM01 (TE1), DTEM02 (TE2), DTSC01_03 (TSB), DTSC04 (LT4)
  • DMOV01 (DET), DIN10V01 (I10), DISM04 (IS4), DISM08 (IS8)
  • SOFT_VAR (VAR), SYS_VAR (SYS), MEM (MEM), SFE (SFE), ZON (ZON)
  • FAN01 (FAN), DMV01 (DMV)

HDL-BUS Pro. Сканирование сети​

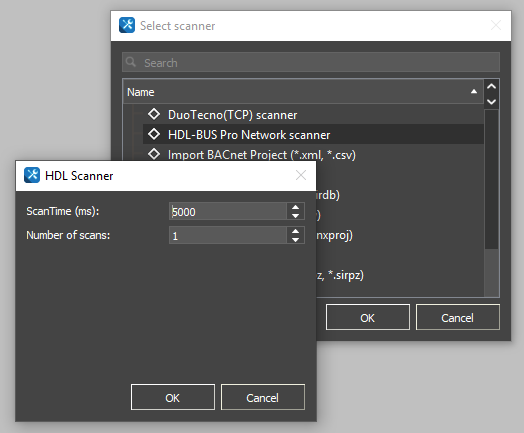

Сканирование локальной сети позволяет автоматически сформировать список доступных для управления устройств, аналогично Поиску в HDL setup tool. Укажите, в течение какого времени (мс) производить сканирование сети и сколько попыток сканирования выполнить. Увеличьте продолжительность и повторите сканирование, если найдены еще не все устройства в сети:


После добавления устройств появится окно, в котором можно установить интервал, с которым будут опрашиваться устройства:


  • On Start Update - установить интервал для всех каналов, у которых по умолчанию включено свойство Use Timer. Поставьте галочку и укажите интервал отправки запроса (в секундах) – он будет применен для всех каналов, которые запрашивают статус устройства.

  • Every Channel - позволяет установить интервал опроса для команд, у которых таймер по умолчанию выключен

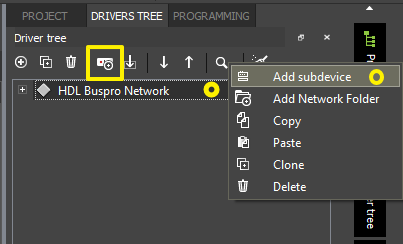

  • такой же диалог появится при загрузке проекта, созданного в iRidium v2. Чтобы добавить исполнительные устройства (subdevice) в драйвер HDL вручную, добавьте HDL Network и выберите пункт "Add subdevice", чтобы добавить устройства:


iRidium database (iRidium studio, *.irdb). Импорт драйвера из базы данных.​

*iRidium database (iRidium studio, .irdb) - это возможность импорта драйвера из базы данных, созданного в старой студии.

Пример:

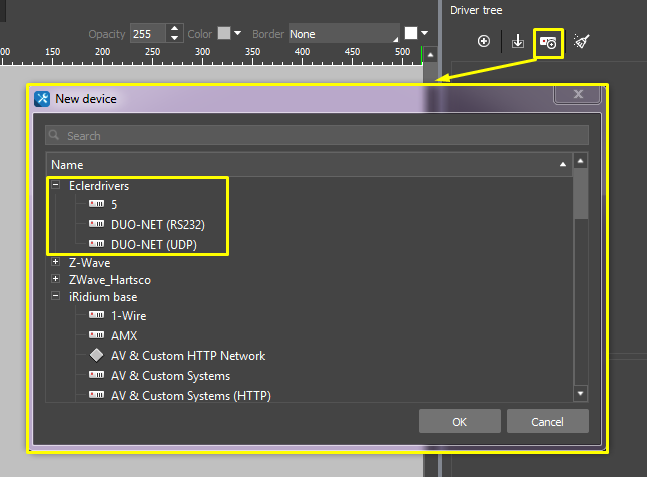

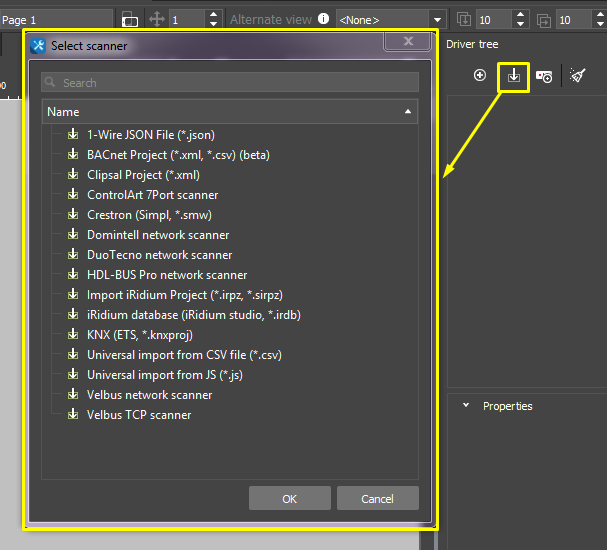

  1. Выберите из списка iRidium database (iRidium studio, *.irdb) и укажите путь к файлу.

Import_from_bd_2.png 2. В списке появятся драйвера указанные в файле импорта.


KNX. Импорт из ETS​

iRidium studio поддерживает импорт из ETS5 в форматах *.knxproj, *.csv. Желательно использовать английский язык в имени проекта. Язык Windows должен совпадать с языком проекта – для корректного импорта имен.

Для импорта проектов из ETS5 в i3 pro разработан специальный интструмент - ETS import . Подробнее о его работе можно прочитать в статье по работе с ETS Import.

  1. Если ETS проект защищен паролем – сохраните его без пароля, иначе возникнет ошибка импорта
  2. Сохраните файл проекта в формате *.knxproj.
  3. Создайте проект в iRidium studio, откройте меню File > Import и выберите ETS проект для импорта
  4. Начнется распаковка проекта. В диалоге распаковки укажите, какие IP-интерфейсы вы хотите добавить:
  5. KNX Router (Interface) - содержит все 3-х составные групповые адреса ETS проекта
  6. KNX IP BAOS - содержит список Datapoints, промежуточных адресов, которые связаны с групповыми. Управление через Datapoints имеет свои особенности настройки (см. информацию о BAOS)
  7. Диалоговое окно покажет список адресов, размерность которых не удалось определить при импорте - они не будут добавлены! Проверьте полноту настройки этих адресов в ETS и обратитесь в поддержку
  8. Завершите импорт – интерфейсы с импортированными адресами появятся в вашем проекте

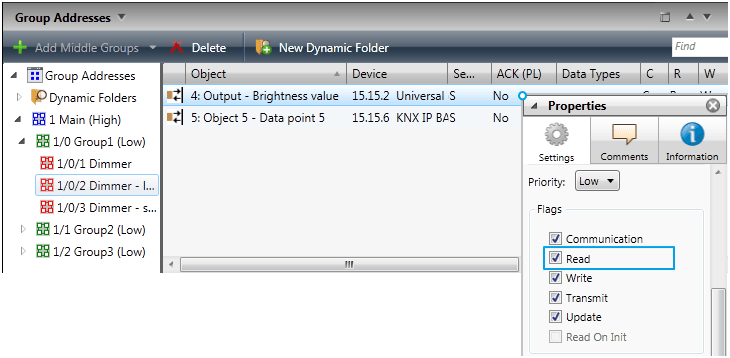

в ETS присвойте флаг “[√] Read” групповым адресам, которые нужно опрашивать при запуске i3 pro или iRidium server (в зависимости от того, где работает драйвер). Опрос производится при запуске проекта, однократно (до 3х попыток), и позволяет актуализировать статусы групповых адресов. В настройках каждого адреса можно отключить стартовый опрос; флаг Read в ETS позволяет адресам отвечать на опрос.


Larnitech. Сканирование контроллера​

Larnitech scanner - опрашивает контроллер Larnitech на наличие доступных устройств и заносит их в список драйверов iRidium studio.

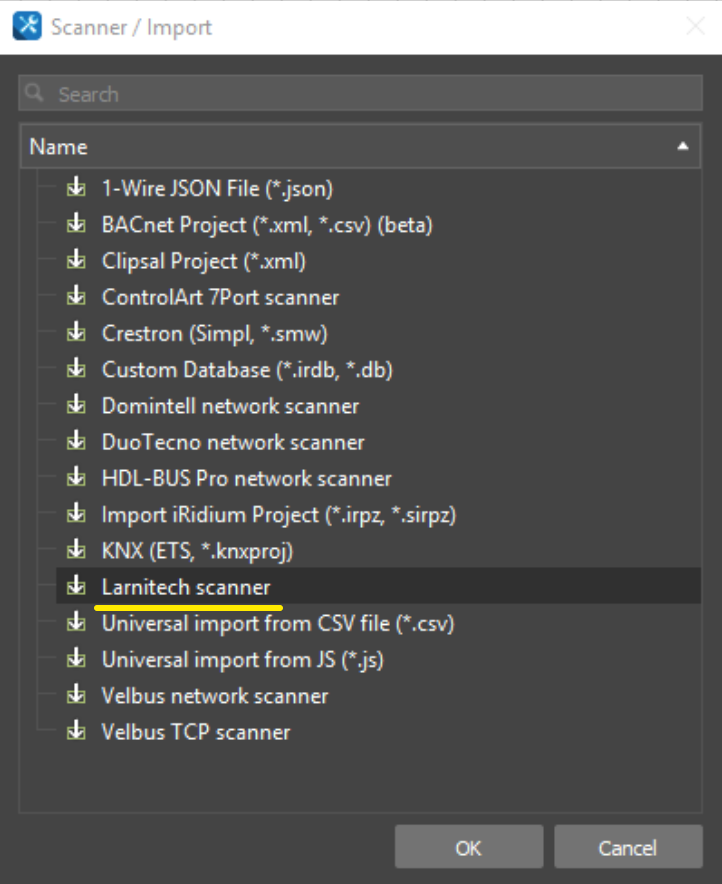

  1. Выберите Larnitech scanner в списке импортов.

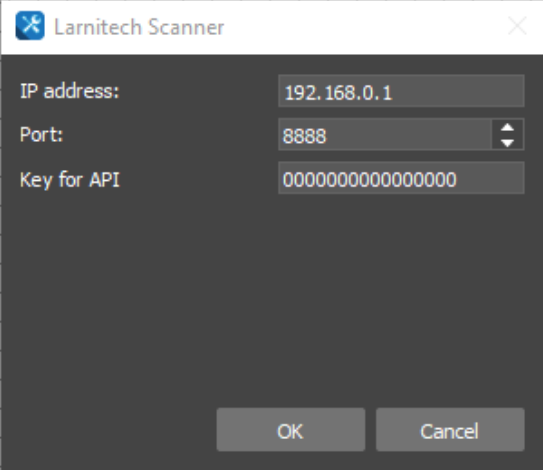

Import_larnitech1.png 2. Введите настройки:


  • IP address- IP-адрес шлюза или контроллера Larnitech;
  • Port - по умолчанию 8888;
  • Key for API - ключ доступа. Чтобы его узнать, перейдите в веб-интерфейс шлюза или контроллера (LT Setup). Далее перейдите на вкладку Плагины.
  1. Далее настройте устройства в iRidium studio с помощью статьи.

Universal import from CSV File (*.csv)​

Universal import from CSV File - это возможность импорта драйверов из таблицы, представленной в формате CSV.

CSV (от англ. Comma-Separated Values — значения, разделённые запятыми) — текстовый формат, предназначенный для представления табличных данных. Строка таблицы соответствует строке текста, которая содержит одно или несколько полей, разделенных запятыми. Большинство привычных нам таблиц excel можно представить в формате csv. Такой формат удобен для неоднократного импорта драйверов со схожими параметрами в проекты.

'''

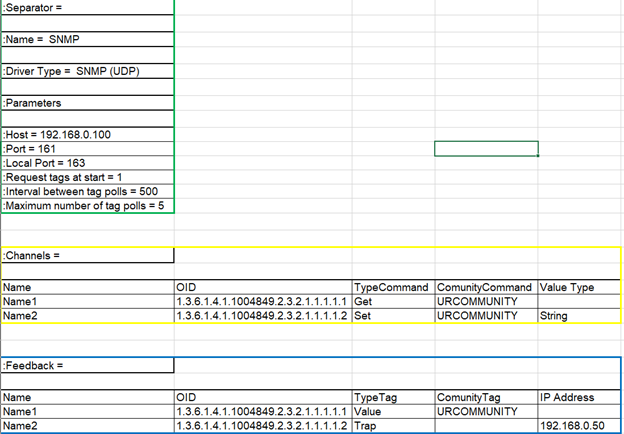

Пример:'''

Структура файла​


  1. Параметры драйвера (отмечены зеленым цветом):
  • Name - имя драйвера;
  • Driver Type - тип драйвера и протокол подключения;
  • Parameters - параметры подключения (Host, Port, и другие специфические параметры драйвера).
  1. Параметры команд (отмечены желтым цветом) - формируется таблица, в заголовках таблицы указываются параметры команды, ниже приводятся значения данных параметров.
  2. Параметры фидбеков (отмечены синим цветом) - формируется таблица, в заголовках таблицы указываются параметры фидбеков, ниже приводятся значения данных параметров.
  • Все параметры драйвера и возможные значения можно найти в iRidium Studio.


  • При создании CSV файла, в качестве разделителя полей нужно использовать точку с запятой, а разделителя строк двойные кавычки.

  • Нельзя в именах каналов и фидбеков использовать точку и двоеточие. Это зарезервированные для парсинга символы.

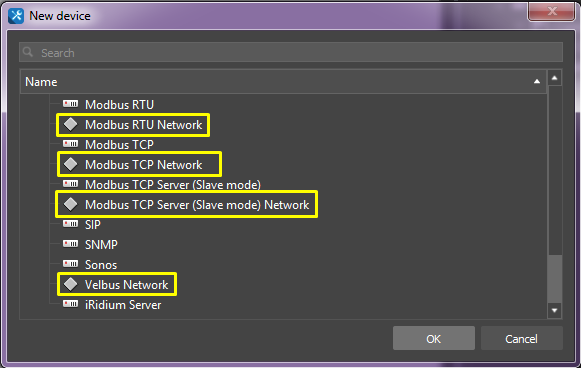

  • Импорт из CSV не применим к драйверам с пометкой "Network".


Импорт CSV файла​

  1. Выберите из списка Universal import from CSV files (*.csv) и укажите путь к файлу.

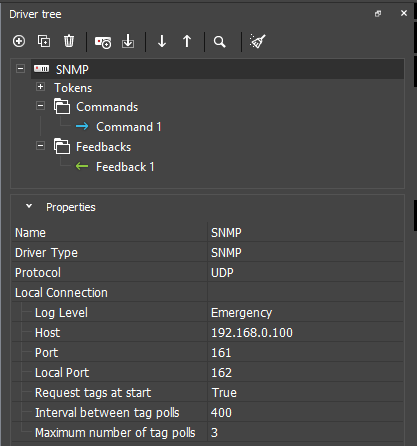

Import_from_bd_2.png 2. После импорта данных в проект добавятся новые драйвера.

Universal import from JS (*.js)​

Universal import from JS - это возможность импорта драйверов из текстового файла формата js, который содержит информационную структуру json. Json - описывает список драйверов для импорта. В этом файле драйверу можно задать определенные характеристики для подключения, а также создать команды и фидбеки.

Полную инструкцию по импорту драйвера читайте здесь.
