Общие сведения​

iRidi не является производителем данного оборудования, в случае возникновения неисправности оборудования, обратитесь в сервисный центр компании Auvix.

iRidi Pro Server (“Digibird UniManager”) - программная реализация iRidi Pro Server, которая запускается как демон или консольное приложение на контроллерах, в частности на “Digibird UniManager B Series (1.5U Fixed Chassis)”.

Инструкции, описанные в этой статье, подходят для работы в продуктах:

• Digibird UniManager B Series (1.5U Fixed Chassis)

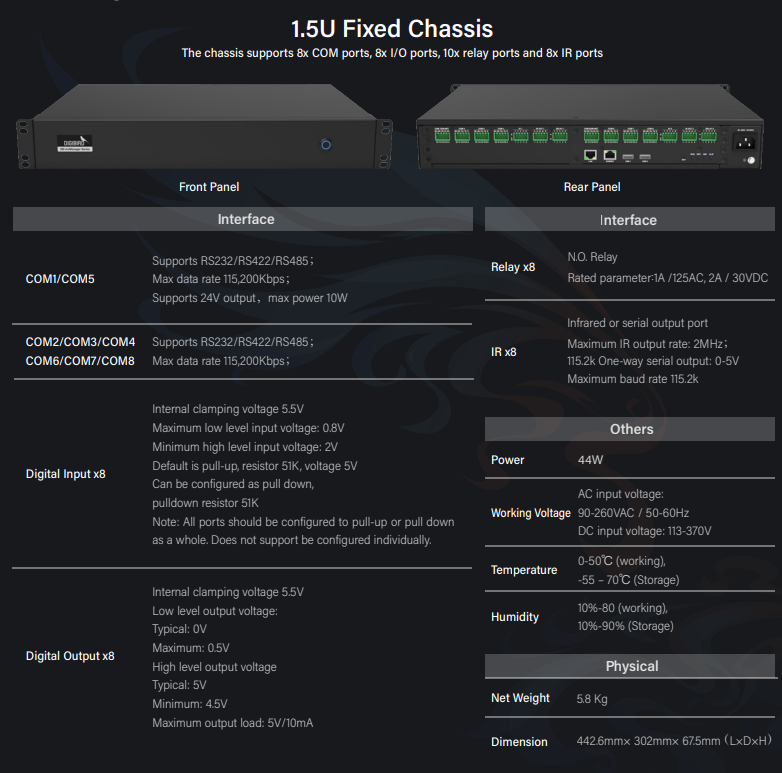

Технические характеристики​

Актуальные технические характеристики смотрите в статье на соответствующий контроллер:

• DB UniManager B Series (1.5U Fixed Chassis)

Работа с Web-интерфейсом​

Функционал web-интерфейса подробно описан в инструкции по работе с Web-интерфейсом iRidium Server.

Отличительные особенности работы с web-интерфейсом на аппаратной платформе Digibird UniManager:

• в разделе System > Security отсутствует пункт “Disable SSH connection”, т.к. подключение к устройству по SSH недоступно;

• для устройства доступны только статические настройки IP-адреса, параметры DHCP, Advanced Settings и IEEE 802.1x недоступны;

• В случае потери доступа к веб-интерфейсу или возникновения неисправности оборудования, обратитесь в сервисный центр компании Auvix.

Первое включение​

1. Подключите контроллер к локальной сети и электропитанию по инструкции производителя оборудования..

2. С помощью приложения iRidium transfer или стандартным сканером LAN-сети (например, Advanced Port Scanner) определите IP адрес устройства Digibird UniManager.

• По умолчанию контроллер имеет статический адрес - 192.168.1.200

3. Используйте этот адрес, чтобы открыть веб-интерфейс сервера в браузере:

• http::8888 (Default IP: Ethernet - 192.168.1.200 // Subnet - 192.168.3.200) ( - замените на адрес своего контроллера!)


Сервер получает лицензию и проект из облака после авторизации разработчика (интегратора) в веб-интерфейсе сервера с учетной записью на сайте iridi.com. Для этого запустите сервер, откройте web-интерфейс и активируйте сервер:

1. Введите логин и пароль аккаунта интегратора, в котором вы создали объект с серверным проектом
2. Задайте сервисный пароль, чтобы заходить в настройки сервера. По умолчанию 2007
3. Далее, вы увидите список объектов и серверных проектов из iRidium Cloud. Выберите проект, который должен работать на сервере и нажмите на него, чтобы скачать (пропустите этот шаг, если еще не пользовались облаком)
4. В web-интерфейсе сервера, вкладка Cloud, вы можете скачать на сервер проект (Projects) или деактивировать сервер (Deactivate Server). На сервер с включенным режимом Test Mode вы сможете загружать проекты из iRidium Transfer

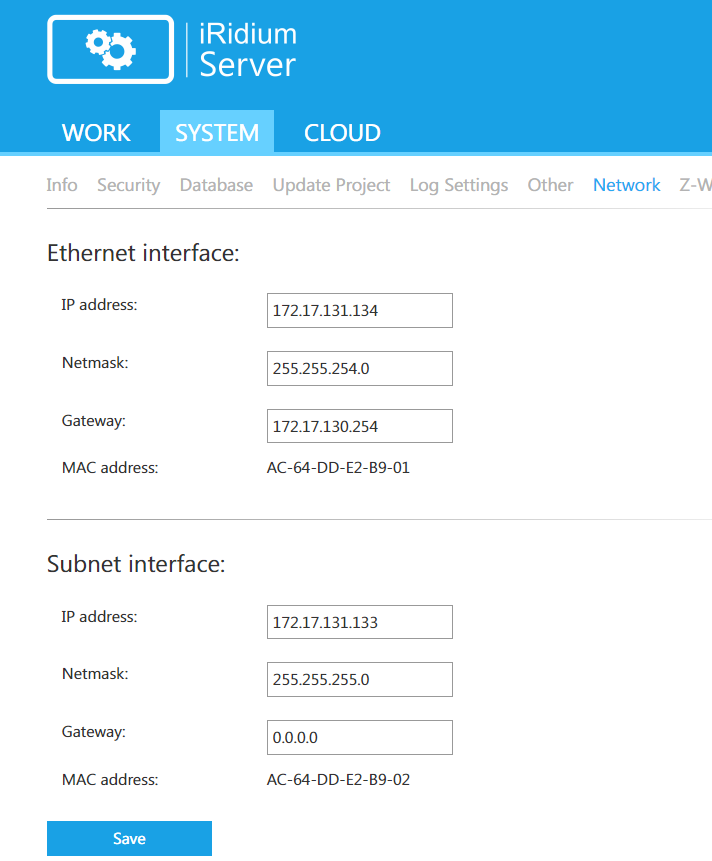

Изменение IP-адреса​

Измените IP-адрес контроллера, в соответствии с адресацией в вашей сетевой инфраструктуре. Настройки доступны в веб-интерфейсе сервера на странице System > Network

Вы можете назначить только статические настройки IP-адреса:

Чтобы применить настройки, нажмите Save , вернитесь на главную страницу веб-интерфейса и нажмите кнопку Reboot System . Веб-интерфейс станет доступен по новому IP-адресу.

Обновление сервера​

1. Откройте веб-интерфейс сервера на вкладке System > Info , нажмите кнопку Update.

2. Установите галочку под пунктом Get latest version from the iRidium website (по умолчанию активирована) и нажмите кнопку UPDATE. С сайта iridi.com автоматически установится последняя версия сервера.

• При необходимости вы можете установить определенную версию сервера по ссылке на файл обновления. Для этого необходимо снять галочку с пункта Get latest version from the iRidium website , вставить ссылку на скачивание файла в поле ввода и нажать кнопку UPDATE

• Ссылку можно скопировать на сайте iridi.com, в разделе Загрузки.

Веб-интерфейс сервера станет недоступен на несколько минут, затем обновлённый сервер запустится автоматически.

• Не отключайте питание контроллера во время обновления! При наличии большой базы данных обновление иногда может занять до нескольких десятков минут!

Настройка сервера

1. Когда контроллер “Digibird UniManager” подготовлен, перейдите к разработке его конфигурации и логики:Серверный проект в iRidi Studio.

2. Готовый проект загрузите на iRidi Server: Запуск конфигурации iRidi server.

Драйвер Digibird UniManager​

Digibird UniManager - это драйвер, позволяющий создать интерфейс для управления и настройки оборудованием DB UniManager B Series (1.5U Fixed Chassis).

Устройство “DB UniManager B Series” имеет ряд входных и выходных портов для управления различным оборудованием:

• COM: RS-232/RS-422/RS-485;
• IO: универсальные входы (IN) и выходы (OUT);
• Relays: слаботочные реле (NO, 3А, 24VDC);
• IR: ИК-выходы для управления оборудованием посредством ИК команд. Имеют два режима работы: IR & RS-232

Назначение и функционал ИК-выходов определяется серверным проектом с драйвером “Digibird UniManager”.

Настройка профилей IR выходов осуществляется только при добавлении драйвера Digibird UniManager из базы драйверов. После добавления драйвера в проект, данные настройки изменить нельзя.

Драйвер можно добавить только в серверный проект. В один серверный проект может быть добавлен лишь один драйвер “Digibird UniManager”.

Драйвер Digibird UniManager - является системным драйвером платформы Digibird UniManager B Series (1.5U Fixed Chassis) и не требует наличия лицензии для конфигурации устройства.

Настройка в iRidium Studio

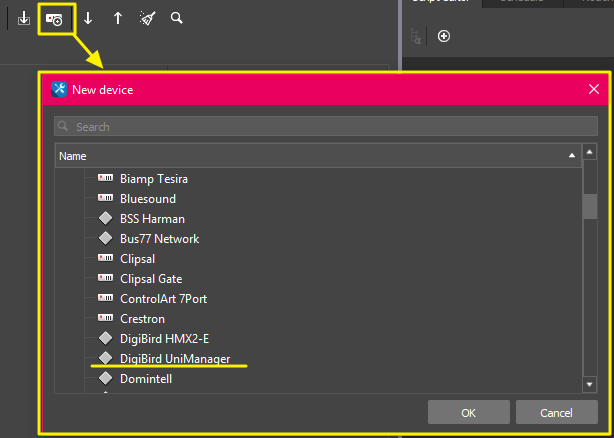

1. В созданном серверном проекте на вкладке Devices добавьте драйвер Digibird UniManager .

2. В открывшемся окне выберите используемую модель устройства Digibird UniManager и необходимый режим работы выходов (IR Port mode):

Profile:

• IR
• RS-232

3. Нажмите ОК и добавьте драйвер в проект

• После добавления драйвера в проект, изменить режим работы IR Port нельзя.

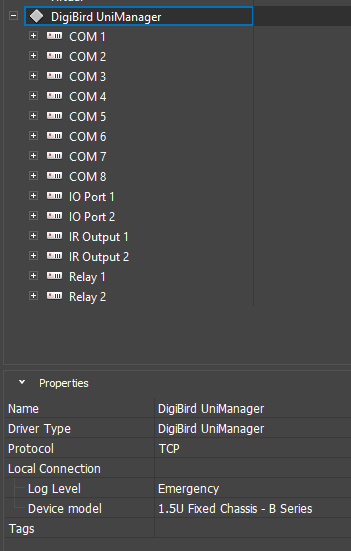

Настройка нетворка​

• Protocol - Serial;

• Log Level - уровень логирования;

• Device model - модель устройства (PX-VM20-basic);

• В зависимости от выбранной модели, конфигурация нетворка может изменяться. В данной версии драйвера доступно только устройство 1.5U Fixed Chassis - B Series

Настройка интерфейсов COM​

Интерфейсы COM используются для управления оборудованием, подключенным к соответствующему порту устройства Digibird, по протоколам RS-232/RS-422/RS-485. Настройки параметров соединения:

• Mode : выбор типа протокола для управления (RS-232/RS-422/RS-485)
• Baud Rate : скорость передачи данных, бит/с (зависит от настройки устройств на шине, стандартно 9600)
• Data Bits : число бит данных (зависит от настройки устройств на шине, стандартно 8)
• Parity : проверка чётности (зависит от настройки устройств на шине, стандартно None)
• Stop bits : число стоповых битов (зависит от настройки устройств на шине, стандартно 1)
• Flow control : выбор контроля передачи данных (None/RTS/CTS). Доступно только при выборе режима RS-232. ## Настройка интерфейсов IO Port

Контакты интерфейса IO Port используются для считывания состояния подключенных на входы сухих контактов (разъемы IN устройства) и выступают в роли выходов сухих контактов (разъемы OUT устройства).

Порты сконфигурированы для полноценной работы и не требуют дополнительных настроек:

Настройка интерфейсов IR Output​

Интерфейсы IR Output могут работать в двух режимах:

• IR-выходы

• Однонаправленный RS-232 выход

• Выбор нужного режима работы доступен только в момент добавления драйвера в проект. После добавления драйвера в проект, изменить режим работы порта нельзя .

Режим IR​

Позволяет управлять оборудованием при помощи ИК команд. Интерфейсы IR уже сконфигурированы для полноценной работы, поэтому дополнительных настроек не требуется:

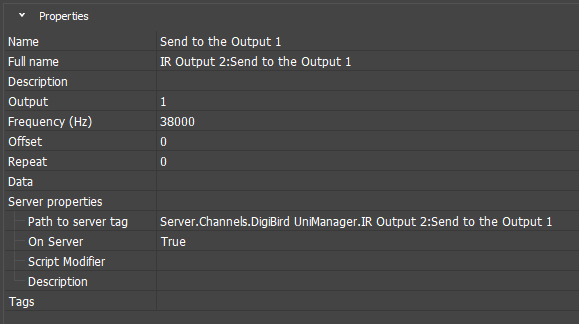

Параметры отправки команд задаются для каждой команды индивидуально :

• Output : номер канала интерфейса с которого будет воспроизведен сигнал (1-4)
• Frequency (Hz) : частота с которой будет отправлена команда в Герцах (30000 - 70000)
• Offset : смещение частоты сигнала (0 - 255)
• Repeat : повтор команды (0 - 255)
• Data : данные IR команды

После настройки одной команды вы можете дублировать её нажатием правой кнопкой мыши > Клонировать или создать новую с другими параметрами.

Режим RS-232​

В параметрах подустройства появляются два дополнительных параметра.

• Baud Rate : скорость передачи данных, бит/с (зависит от настройки устройств на шине, стандартно 9600)

• Parity : проверка чётности (зависит от настройки устройств на шине, стандартно None)

• В режиме RS-232, порт IR Output является однонаправленным, а это значит что он может только отправлять данные подключенному оборудованию, но не принимать данные от него.

Настройка интерфейсов Relay​

Интерфейсы Relay представляют из себя ряд нормально-разомкнутых (NO) реле, предназначенных для управления подключенным оборудованием.

Порты уже сконфигурированы для полноценной работы, поэтому дополнительных настроек не требуют:

Импорт драйвера в панельный проект

Есть несколько способов добавить драйвер ProAV Control Processor в панельный проект:

• в новый панельный проект,
• в готовый проект визуализации.

Добавление драйвера в новый панельный проект

Правой кнопкой мыши нажмите на вкладку серверного проекта и выберите пункт "Create panel project":

Будет создан панельный проект с пустой страницей и драйвером iRidium Server, в который перейдут все теги сервера. С ними можно будет работать как с командами и каналами обратной связи - привязывать к элементам для управления и отображения, обрабатывать с помощью iRidium Script.

При внесении изменений в серверный проект, вы можете быстро синхронизировать его с панельным проектом. Выберите драйвер iRidium Server и нажмите Synchronize .

Файл серверного проекта, с которым будет синхронизироваться драйвер, можно заменить в строке Source Project.

Добавление драйвера в готовый проект визуализации

Если вы уже создали проект визуализации, и хотите добавить в него ProAV Control Processor:

1. Добавьте драйвер iRidium Server из базы данных;
2. Укажите путь к проекту *.sirpz, с которым находится драйвер ProAV Control Processor;
3. Вы получите драйвер iRidium Server с актуальным списком команд и каналов обратной связи.

• Если серверный проект был ранее создан, то открыть его можно, нажав ПКМ по панельному проекту и выбрав пункт Open Server Project .

• Если в настройках драйвера iRidium Server не был указан необходимый серверный проект, то появится окно с предложением открыть его в iRidium Studio через проводник.

Настройка команд и фидбеков​

Для управления оборудованием настройте команды (Commands) и каналы обратной связи (Feedbacks). Чтобы отправить команду, перетяните ее на графический элемент и укажите значение (Value), которое необходимо отправить. Чтобы отобразить значение с канала обратной связи, перетащите Feedback на графический элемент, и укажите, каким образом вывести значение (Value).

Подробнее о работе с графическими элементами написано в статье "Типы графических элементов".

COM​

Пример получения данных и запись их в канал обратной связи через JavaScript:

//Запись полученной даты в канал обратной связи подустройства COM1:
IR.AddListener(IR.EVENT_RECEIVE_DATA, IR.GetDevice("DigiBird UniManager").GetSubdevice("COM 1"), function(data)
{
	IR.SetVariable("Drivers.DigiBird UniManager.COM 1:Control feedback", data);
});


//Запись полученной строки данных в канал обратной связи подустройства COM1:
IR.AddListener(EVENT_RECEIVE_TEXT, IR.GetDevice("DigiBird UniManager").GetSubdevice("COM 1"), function(text)
{
	IR.SetVariable("Drivers.DigiBird UniManager.COM 1:Control feedback", text);
});

IO Port​

Пример получения данных и вывод их в лог через JavaScript:

//Вывод значения в лог:
var input = "Drivers.DigiBird UniManager.IO Port 1:Input 1";
IR.SetGlobalListener(IR.EVENT_GLOBAL_TAG_CHANGE, function(name, value)
{
   if (name == input)
      IR.Log(value);
});
IR.SubscribeTagChange(input);

IR Output (в режиме IR)​

Пример отправки данных из канала команды через JS:

//Отправка команды по нажатию на кнопку:
IR.AddListener(IR.EVENT_ITEM_RELEASE, IR.GetItem("Page 1").GetItem("Item 1"), function ()
{
    IR.GetDevice("iRidium Server").Set("DigiBird UniManager.IR Output 1:Send to the Output 1", 1)
});

IR Output (в режиме RS-232)​

Пример отправки данных из канала команды через JS:

//Отправка команды по нажатию на кнопку:
IR.AddListener(IR.EVENT_ITEM_RELEASE, IR.GetItem("Page 1").GetItem("Item 1"), function ()
{
    IR.GetDevice("iRidium Server").Set("DigiBird UniManager.IR Output 1:Send to the Output 1", 1)
});

Relay​

Пример записи данных в канал команды через JS:

//Отправка команды по нажатию на кнопку:
IR.AddListener(IR.EVENT_ITEM_RELEASE, IR.GetItem("Page 1").GetItem("Item 1"), function ()
{
    IR.GetDevice("iRidium Server").Set("DigiBird UniManager.Relay 1:Output 1", 1)
});

Тестирование сервера

Запуск проекта в тестовом режиме​

Тестовый режим - это возможность загружать на сервер и тестировать проекты прямо из iRidi Studio, без покупки лицензий. Если загружать проект на сервер из iRidi cloud - он использует коммерческую или Trial лицензию.

Загрузку проекта из studio на сервер обеспечивает программа iRidi transfer и включенный тестовый режим на сервере.

В iRidi transfer, после настройки сервера, нажмите кнопку Поиск. В результате поиска в Transfer появится новое устройство с именем (Server)

Включите опцию "Test Mode: ON" в настройках сервера, чтобы использовать его в режиме полной функциональности. Подробнее о режимах использования читайте в разделе Политика лицензирования.

Проверьте, действительно ли активирован режим Test Mode, нажав на кнопку в нижнем левом углу.

С активным Test Mode вы можете тестировать работу облачных проектов и загружать проекты из iRidi transfer (локально, без использования iRidi cloud).

Проверка проекта в триальном режиме​

Для проверки проектов на устройствах заказчика, используйте триальный режим. Он обеспечивает конечным пользователям 60 дней тестирования проектов. Продлить триальный период нельзя, но он доступен для любого нового объекта в облаке. По завершению триального периода, заказчик принимает решение о покупке лицензии iRidium.

Для активации триальной лицензии:

• перейдите в личный кабинет интегратора;
• выберите необходимый объект в списке;
• перейдите на вкладку pro > МОИ ПРОЕКТЫ > Лицензии ;
• активируйте временную лицензию на 2 месяца "Get trial period (2 month) ".

• Триальную лицензию возможно применить только раз к одному объекту, после истечения 2-х месяцев она утратит свою силу.

• К объекту можно привязать только 1 сервер. Не загружайте проект из этого облачного объекта на другой сервер, это может привести к отсутствию удаленного подключения и другим возможным проблемам.

• Для того, чтобы отвязать сервер от облачного объекта, следует сначала сделать деактивацию сервера, а затем загрузить проект на другой сервер.

• Подробнее о выборе и активации лицензии описано в статье "Политика лицензирования iRidium".

Активация и деактивация сервера​

Активация и деактивация сервера описаны в инструкциях:

• активация сервера c онлайн лицензированием;

Перестало работать управление с панелей?​

Если у вас неожиданно пропало управление с панелей, исключите возможные проблемы с лицензией:

1. Убедитесь, что сервер активирован.

• Активация более, чем 1 сервера в одном облачном проекте приводит к неработоспособности остальных серверов. Количество активированных серверов на объекте можно увидеть в личном кабинете интегратора на вкладке MY PROJECTS > Users and Panels . При необходимости вы можете деактивировать не нужный сервер согласно инструкции.

2. Убедитесь, что количество панелей не превышает лимит коммерческой лицензии (подробнее здесь).

3. Проверьте подключение к серверу с триальной лицензией.
   Если предыдущие шаги не помогли, активируйте триальную лицензию, чтобы восстановить работу сервера и опишите свою ситуацию в тех. поддержку support@iridi.com, указав:

• режим работы сервера: cloud gate / direct connect;
• hwid сервера;
• сервер активирован аккаунтом: email интегратора;
• версия сервера;
• панели, которые имеют проблемы в проекте:
• • hwid панели;
• • email авторизованного пользователя;
• версия установленного приложения
• название объекта в личном кабинете;
• дополнительные файлы (при необходимости): лог сервера, скриншоты, видеозапись и др.
