Описание​

IP-CAN — это интерфейс доступа к физической линии шины Bus77 из локальной IP-сети. Предназначен для сквозной передачи информации между интерфейсом шины Bus77 и Ethernet.

Реестр российской продукции​

Оборудование включено в реестры:

• Реестр радиоэлектронной продукции продукции Минпромторг: Каталог продукции ГИСП

Особенности:

• Является устройством верхнего уровня адресации Bus77: образует "линию" с уникальным адресом вида X:Y, где "X" - уникальный адрес интерфейса IP-CAN, к которому подключены устройства, "Y" - уникальный адрес устройства
• Выступает сервером времени для устройств Bus77: синхронизирует дату и время на устройствах.
• Не требует лицензии для работы.
• Не хранит централизованную логику: сценарии и расписания и логика взаимодействия хранятся и выполняются непосредственно на устройствах Bus77. * Не обеспечивает возможность подключения к шине Bus77 через интернет. Для этой цели используйте IP-Hub.
• Не обеспечивает голосовое управление оборудованием Bus77. Для этой цели используйте IP-Hub или серверы iRidi.
• Для подключения к шине через IP-CAN может быть использовано ПО Bus77 Home, iRidi Studio, i3 Pro, отладочное ПО, а также серверы iRidi.

Технические характеристики​

Схема подключения​

Через разъем CAN устройство подключается к шине bus77, через разъем Ethernet устройство подключается к компьютерной сети.

С помощью ПО верхнего уровня возможна настройка устройств шины bus77, их параметров и связей. В качестве ПО для настройки может выступать приложение Bus77 Home или iRidium Studio.

Для оперативного мониторинга и управления устройствами шины bus77 через интерфейсный модуль может быть использовано ПО Bus77 Home или ПО i3 Pro Client/Server.

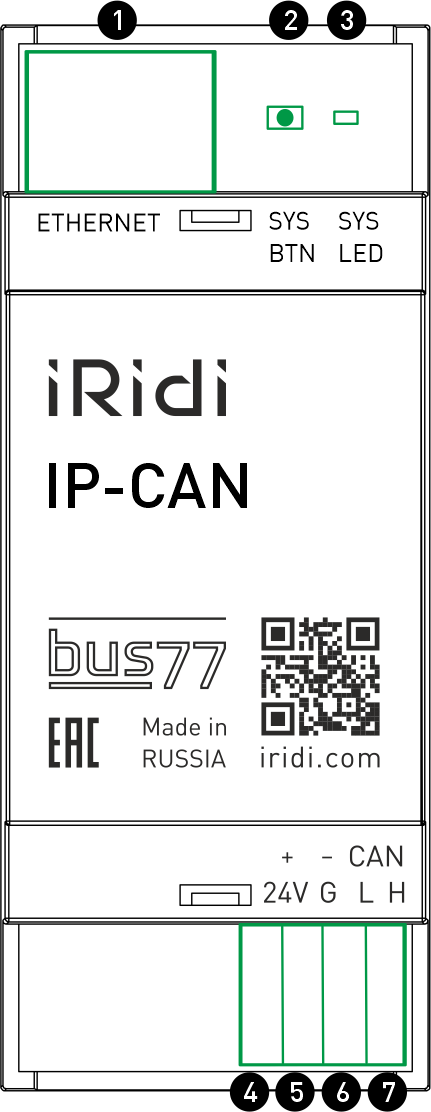

Клеммы, индикация​

Ethernet

• (1) RJ45

Системная индикация

• (2) Системная кнопка
• (3) Системный светодиод

Питание и шина

• (4) +24В - плюс питания шины (24 В)
• (5) G - минус питания шины (24 В)
• (6) CAN L
• (7) CAN H

Индикация:

• Во время включения устройство мигает 1 раз зелёным цветом, после появляется синяя индикация до момента получения IP-адреса от DHCP сервера.
• Получение IP-адреса от DHCP сервера - каждые 2 секунды наборный светодиод загорается на 50 миллисекунд.
• Нормальный режим работы - светодиод мигает зеленым цветом раз в 3 секунды.
• Фаза сброса настроек - светодиод мигает зеленым цветом раз 1 секунду.
• Фаза восстановления прошивки - светодиод постоянно светится зеленым.
• Два длинный, пять коротких, красная индикация светодиода - Переход устройства в режим получения статического IP-адреса.
• Индикация ошибок представляет собой код из сочетания длинных и коротких миганий светодиода:
• Один длинный, один короткий - Критическая ошибка/аппаратная неисправность (чтение памяти, инициализация трансивера).
• Один длинный, два коротких - Обрыв или КЗ шины CAN Bus77. * Один длинный, два коротких - Не подключен провод Ethernet.
• Два длинных, четыре коротких - Перегрев устройства.

Изменение режимов работы кнопкой Mode:

Системная кнопка на корпусе устройства подписана SYS BTN . По однократному нажатию системной кнопки во время получения IP-адреса от DHCP сервера переходит в режим получение конкретного статического адреса. Необходимо для настройки всей линии или сервера в частности напрямую через ПК (физическое подключение через крос-патчкорд).

При помощи системной кнопкой можно сбросить настройки устройства на настройки по умолчанию или восстановить прошивку.

Алгоритм действий:

1. Зажать кнопку, подать питание на устройство. RGB индикатор начнет мигать зеленым цветом с частотой 1 герц (мы находимся в первой фазе, которая продлится до 9 секунд)

2. Если в промежутке времени первой фазы (от 1 до 9 секунд) после подачи питания отпустить кнопку, то начнется процесс сброса на заводские настройки. RGB светодиод начнет мигать красным цветом с частотой 10 герц в течение 1-2 секунд, после чего устройство перезагрузится со сброшенными настройками. Необходимо заново произвести процедуру настройки устройства.

3. Если кнопку не отпускать более 10 секунд с момента подачи питания, то RGB светодиод перейдет в состояние постоянного зеленого цвета без мигания. Это означает, что устройство перешло во вторую фазу (от 10 до 19 секунд). Если отпустить в этот момент кнопку - светодиод начнет постоянно гореть синим цветом течении примерно 15-20 секунд. Это означает, что происходит восстановление прошивки из резервной памяти. Данная процедура производится в целях откатить текущую прошивку на более раннюю стабильную версию. Режим получения IP-адреса сохранится.

Крайне не рекомендуется совершать данную операцию без острой необходимости или, если вы не знакомы с оборудованием!

4. Если кнопка будет зажата более 20 секунд - произойдет штатный запуск прошивки.

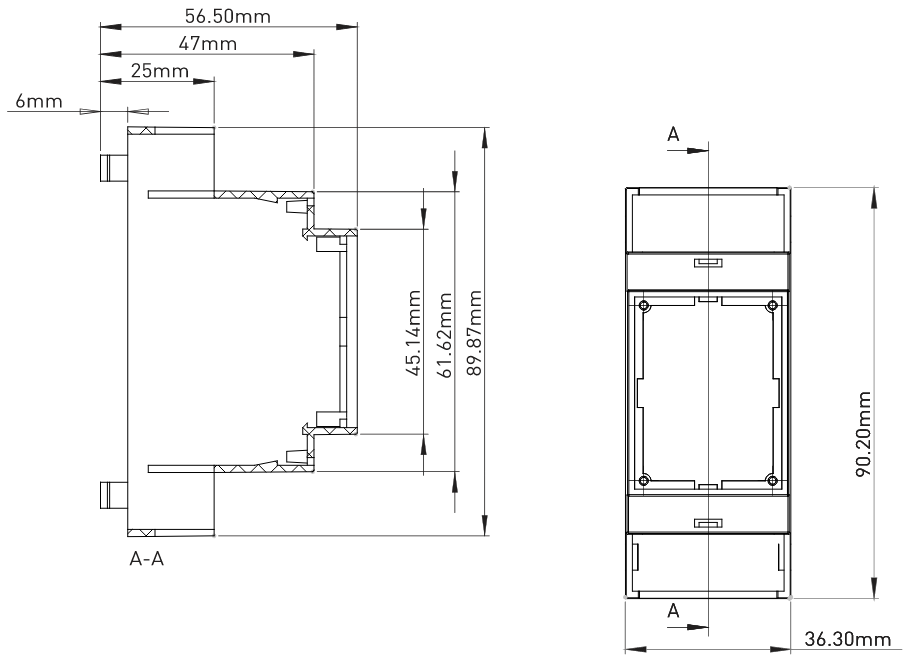

Размеры​

Особенности​

• Для подключения к шине нужно использовать клеммы CAN L и H
• Для подключения питания (24 В) к устройству нужно использовать клеммы 24V и G
• Поддерживает до 8 соединений по IP одновременно.
• Устройство ждёт получение IP-адреса от DHCP сервера неограниченное время.
• После полной перезагрузки устройства (зажатие наборной кнопки 10-20 секунд), запускается процесс получения IP-адреса от DHCP сервера (с соответствующей индикацией).
• При физическом отключении устройства (отключение кабеля питания) и подключении обратно сервер запускает процесс получения IP-адреса от DHCP сервера.

Подключение​

• Для подключения прибора к шине CAN и к блоку питания рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.
• Монтаж осуществляется на DIN рейку шириной 35мм.
• Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.
• Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Средний срок службы изделия - не менее 5 лет.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 60 месяцев (5 лет) со дня продажи.

При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьими лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность​

Интерфейсный модуль IP-CAN…………………………………………………………1шт.

Упаковка………………………………………………………..……………..……………1шт.

Резистор 120 Ом ……………………………………………..……………..……………2шт.

Возможные неисправности​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.

Лицензионные соглашения​

Программное обеспечение установлено на устройстве его изготовителем и поставляется вместе с ним в комплекте. Программное обеспечение отдельно не продается .

По всем вопросам обращаться в службу технической поддержки: e-mail: support@iridi.com, тел. +7 (499) 322-73-29 (доб.1)
