iRidium для INELS Wireless Control
как iRidium server получает доступ к беспроводной сети INELS Wireless
документация обновлена 01.01.2024
Преимущества
В состав беспроводной сеть INELS Wireless входят следующие системные компоненты:
- eLAN-RF-003 , eLAN-RF-Wi-003 - шлюзы-преобразователи команд LAN TCP/IP в RF сигнал,
- RF Touch-B , RF Touch-W - сенсорные панели с беспроводным интерфейсом,
- RFGSM-220M - мультифункциональный GSM-контроллер,
- RFRP-20 - радиочастотный повторитель сигнала (репитер),
- D-Link DCS-933L/E - цветная интерьерная видеокамера.
Также в линейке устройств INELS Wireless имеются реле, выключатели, диммеры, термостаты, датчики протечки воды, счётчики электроэнергии, брелки, пульты и т.д.
Используйте шлюзы eLAN-RF для интеграции радиочастотных устройств INELS и системы iRidium.
Настройка шлюза INELS Wireless

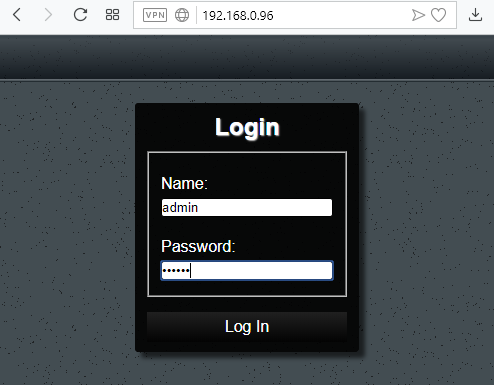

- Войдите в веб-интерфейс шлюза eLAN-RF, используя логин admin и пароль elkoep по умолчанию.
- По умолчанию шлюз получает динамический IP-адрес, поэтому необходим маршрутизатор (роутер) с активированной функцией DHCP-сервера для того, чтобы устройство получило адрес.

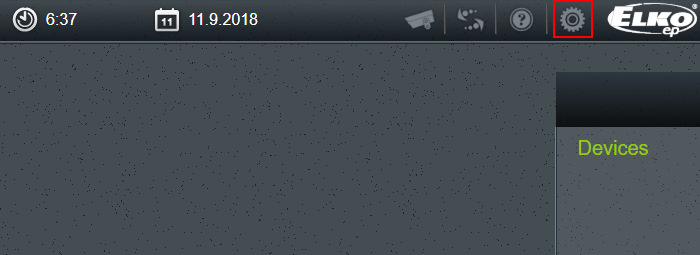

- Нажмите кнопку настроек.

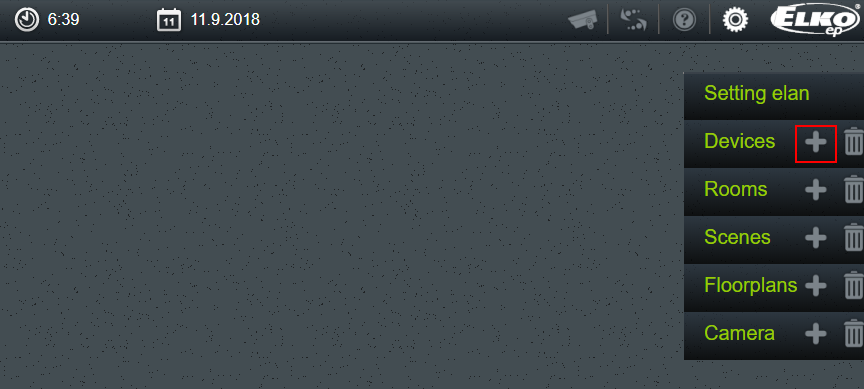

- Нажмите кнопку "+" для добавления нового беспроводного устройства в сеть. Подайте питание на устройство (от сети или от батарейки в зависимости от типа).
- Настройте параметры устройства. Нажмите кнопку Create .
- Product Type: тип устройства,
- Address (hex): уникальный адрес устройства (6 символов, написаны на корпусе устройства),
- Label: произвольный текст для идентификации устройства,
- Type: тип устройства (не обязательно, влияет на отображение иконки устройства).
- Нажмите кнопку "+" для добавления новой комнаты (Room). Задайте параметры комнаты (произвольно).

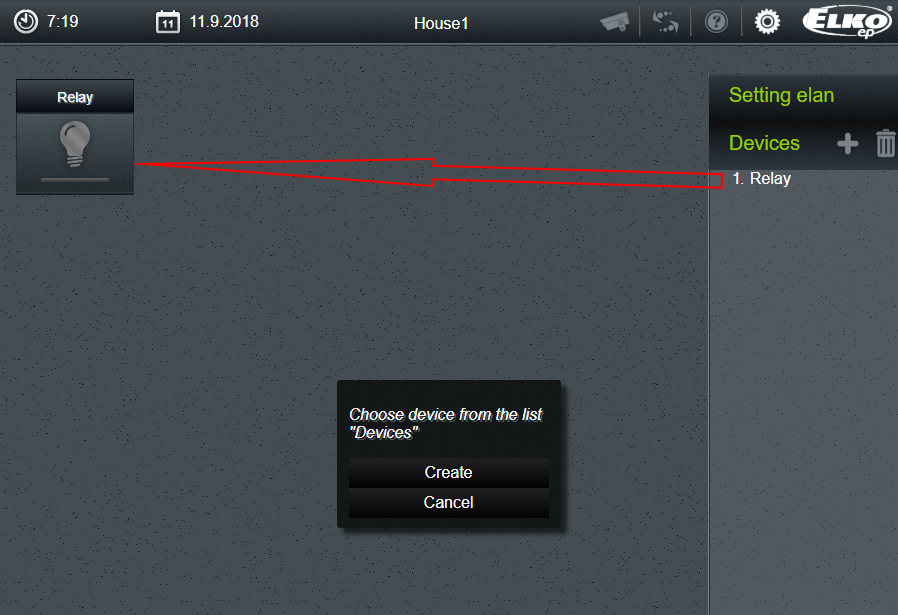

- Нажмите кнопку Continue . Далее перейдите на вкладку Devices и кликните на вновь добавленном устройстве, чтобы добавить его иконку в созданную комнату. Нажмите кнопку Create .
- Наведите курсор на иконку устройства, должно появиться всплывающее сообщение. Запомните число - адрес, присвоенный устройству.

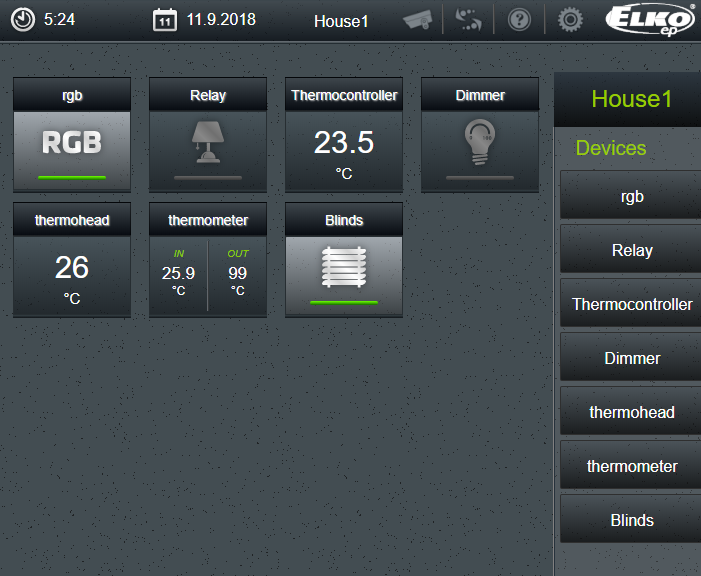

- Таким образом вы можете добавить все устройства в беспроводную сеть INELS Wireless. Если всё настроено правильно, Вы можете управлять беспроводными устройствами прямо из веб-интерфейса и получать данные от них.
- Обратите внимание также на другие настройки, например, частота радиосигнала.
Работа в iRidium studio
-
Создайте панельный или серверный проект.
-

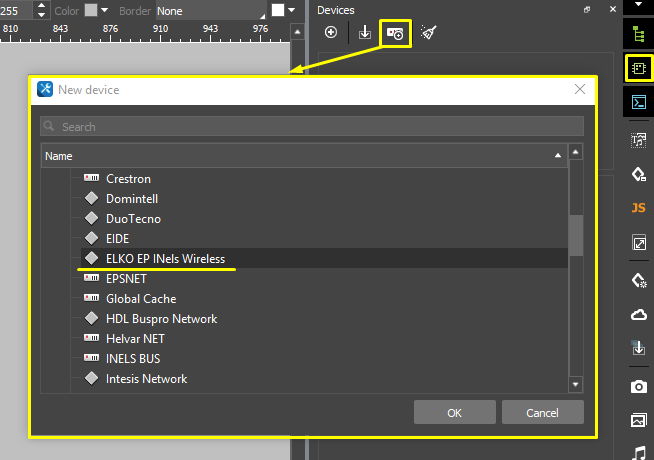

Добавьте в проект драйвер доступа к шлюзу INELS Wireless Network (TCP) :

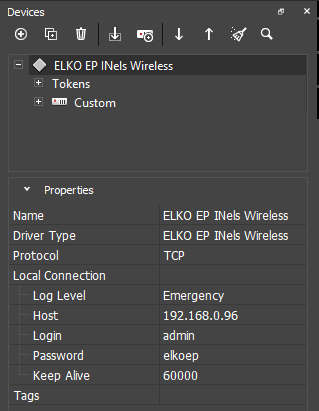

3. Настройте драйвер:
- Log Level: уровень логирования,
- Host: IP-адрес шлюза,
- Login: логин для доступа к веб-интерфейсу шлюза (по умолчанию admin),
- Password: пароль для доступа к веб-интерфейсу шлюза (по умолчанию elkoep).
- Keep Alive: интервал проверки TCP соединения. В случае отсутствия ответа на запрос Keep Alive, драйвер будет принудительно переведён в состояние отключен.

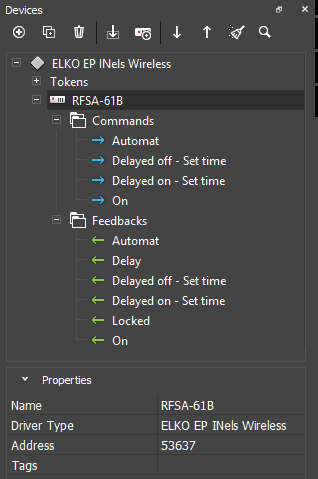

- Добавьте в сеть устройство из списка. Задайте параметр Address устройства - это адрес, который был получен ранее при конфигурировании сети в веб-интерфейсе шлюза eLAN-RF.
- Таким образом добавляются и настраиваются все устройства беспроводной сети. У каждого устройства задаётся свой индивидуальный адрес.
Работа с командами и обратными связями
Для управления оборудованием настройте команды (Commands) и каналы обратной связи (Feedbacks). Чтобы отправить команду, перетяните ее на графический элемент и укажите значение (Value), которое необходимо отправить. Чтобы отобразить значение с канала обратной связи, перетащите Feedback на графический элемент, и укажите, каким образом вывести значение (Value).
Подробнее о работе с графическими элементами написано в статье "Типы графических элементов".
Ниже дана информация о командах и обратных связях каждого устройства INELS Wireless Control.
Общие команды и обратные связи
| Automat | Команда Обратная связь | false, true | Активация работы по расписанию |
| Battery | Обратная связь | false - разряжена, true - норма | Заряд батарейки |
HeatCoolArea
| Correction | Команда Обратная связь | От минус 5,0 до 5,0 °C с шагом 0,5 | Поправка, сдвигающая текущие минимальную и максимальную температуры |
| Mode | Команда Обратная связь | 1 - авто, 2 - выходные, 3 - ручной, 4 - временный ручной | Устанавливает текущий режим |
| Power | Команда Обратная связь | 0 - выключено, 1 - нагрев вкл, 2 - охлаждение вкл | Питание |
| Controll | Обратная связь | 1 - авто, 2 - выходные, 3 - ручной, 4 - временный ручной | Отображает текущий режим |
| Cooling | Обратная связь | false, true | Охлаждение включено |
| Heating | Обратная связь | false, true | Нагрев |
| Requested temperature | Обратная связь | От 0,0 до 32,0 °C с шагом 0,5 | Желаемая температура. Вычисляется, исходя из температурного режима и поправки температуры Correction. |
| Temperature | Обратная связь | От 0,0 до 32,0 °C с шагом 0,5 | Фактическая температура |
RF-RGB-LED-550, RFDA-73M/RGB
| Brightness | Команда Обратная связь | От 0 до 255 | Яркость |
| Demo | Команда Обратная связь | false, true | Демонстрационный режим изменения цвета |
| Blue | Команда Обратная связь | От 0 до 255 | Синий компонент |
| Green | Команда Обратная связь | От 0 до 255 | Зелёный компонент |
| Red | Команда Обратная связь | От 0 до 255 | Красный компонент |
RF-White-LED-675
| Brightness | Команда Обратная связь | От 0 до 255 | Яркость |
| White balance | Команда Обратная связь | От 0 до 255 | Баланс белого: 0 - холодный, 255 - тёплый |
RFATV-1
| Open window off time | Команда Обратная связь | От 0 до 60 мин с шагом 10 | Время отключения клапана |
| Open window sensitivity | Команда Обратная связь | 0 - откл, 1 - 1,2 °C, 2 - 0,8 °C, 3 - 0,4 °C | Пороговая чувствительность к перепадам температуры. Если в течение 1 минуты изменение температуры превысит пороговое значение, то клапан отключится на время Open window off time. |
| Requested temperature | Команда Обратная связь | От 0,0 до 32,0 °C с шагом 0,5 | Желаемая температура |
| Error | Обратная связь | false, true | Ошибка: - клапан не установлен, - слишком короткий ход, - точка закрытия обнаружена |
| Locked | Обратная связь | false, true | Управление заблокировано |
| Open valve | Обратная связь | От 0 до 100 % | Степень открытия клапана: 0 % - закрыт, 100 % - полностью открыт |
| Open window | Обратная связь | false, true | Таймер открытого состояния окна запущен |
| Temperature | Обратная связь | От 0,0 до 32,0 °C с шагом 0,5 | Фактическая температура |
RFDA-11B, RFDA-71B, RFDAC-71B, RFDEL-71B, RFDSC-11
| Brightness | Команда Обратная связь | От 0 до 100 с шагом 10 | Яркость |
| Decrease: Set time | Команда Обратная связь | От 2 до 1800 сек с шагом 1 | Время уменьшения яркости от максимума до минимума |
| Increase: Set time | Команда Обратная связь | От 2 до 1800 сек с шагом 1 | Время увеличения яркости от минимума до максимума |
RFGA-1
| Close | Команда | null | Закрыть |
| Open | Команда | null | Открыть |
| Stop | Команда | null | Остановить |
| close | Команда | null | Закрыть до промежуточного положения |
| open | Команда | null | Открыть до промежуточного положения |
| Direction | Обратная связь | "up", "down" | Направление вращения двигателя |
| Doors | Обратная связь | 1 - открыто 2 - открыто в промежуточном положении 3 - закрыто в промежуточном положении 4 - закрыто | Положение двери |
| Motor | Обратная связь | false, true | Двигатель вращается |
| Sensor | Обратная связь | "closed", "opened" | Состояние датчика |
| Tamper | Обратная связь | "closed", "opened" | Датчик взлома двигателя |
| Validity sensor | Обратная связь | false, true | Состояние датчика неисправности |
RFJA-12B
| Roll down | Команда | null | Закрыть |
| Roll up | Команда | null | Открыть |
| Set time | Команда Обратная связь | От 2 до 240 сек с шагом 1 | Установить/считать время открытия/закрытия |
| Stop | Команда | null | Остановить |
| On | Обратная связь | false, true | Движение |
| Roll up | Обратная связь | false - закрыто, true - открыто | Состояние шторы (в промежуточных положениях значение тега не меняется) |
RFMD-100, RFWD-100
| Deactivate | Команда | null | Отключить тревогу (детектор не отключается) |
| Disarm | Команда Обратная связь | false, true | Отключить детектор |
| Detect | Обратная связь | false, true | Сигнал детектора |
| Tamper | Обратная связь | "closed", "opened" | Датчик взлома двигателя |
RFSA-11B, RFSA-61B, RFSA-61M, RFSA-62B, RFSA-66M, RFSAI-61B, RFSC-61, RFUS-61
| On | Команда Обратная связь | false, true | Включить (включен) |
| Delayed off: Set time | Команда Обратная связь | От 2 до 3600 сек | Установить выдержку на отключение |
| Delayed on: Set time | Команда Обратная связь | От 2 до 3600 сек | Установить выдержку на включение |
| Delay | Обратная связь | false, true | Выдержка времени активна |
| Locked | Обратная связь | false, true | Управление заблокировано |
RFSF-1B
| Detect | Обратная связь | false, true | Сигнал детектора |
RFSTI-11B, RFSTI-11G, RFTC-10G, RFTI-10B
| On | Обратная связь | false, true | Включить |
| Locked | Обратная связь | false, true | Управление заблокировано |
| Temperature | Обратная связь | От -99 до +99 °C, -99 °C - обрыв провода, +99 °C - короткое замыкание | Температура |
| Temperature IN | Обратная связь | От -99 до +99 °C, -99 °C - обрыв провода, +99 °C - короткое замыкание | Температура внутренняя |
| Temperature OUT | Обратная связь | От -99 до +99 °C, -99 °C - обрыв провода, +99 °C - короткое замыкание | Температура наружная |
