Модуль поддерживает специальные виджеты для IP-домофонов, позволяющие получать от них видео-поток в реальном времени, открывать двери, включать и выключать свет. В модуле SIP server доступно несколько типов IP-домофонов:

• Mobotix T24/T25;
• DoorBird;
• True IP;
• BAS IP;
• Fanvil;
• Akuvox;
• Fermax.

В i3 KNX имеются универсальные виджеты для Audio intercom и Video intercom.

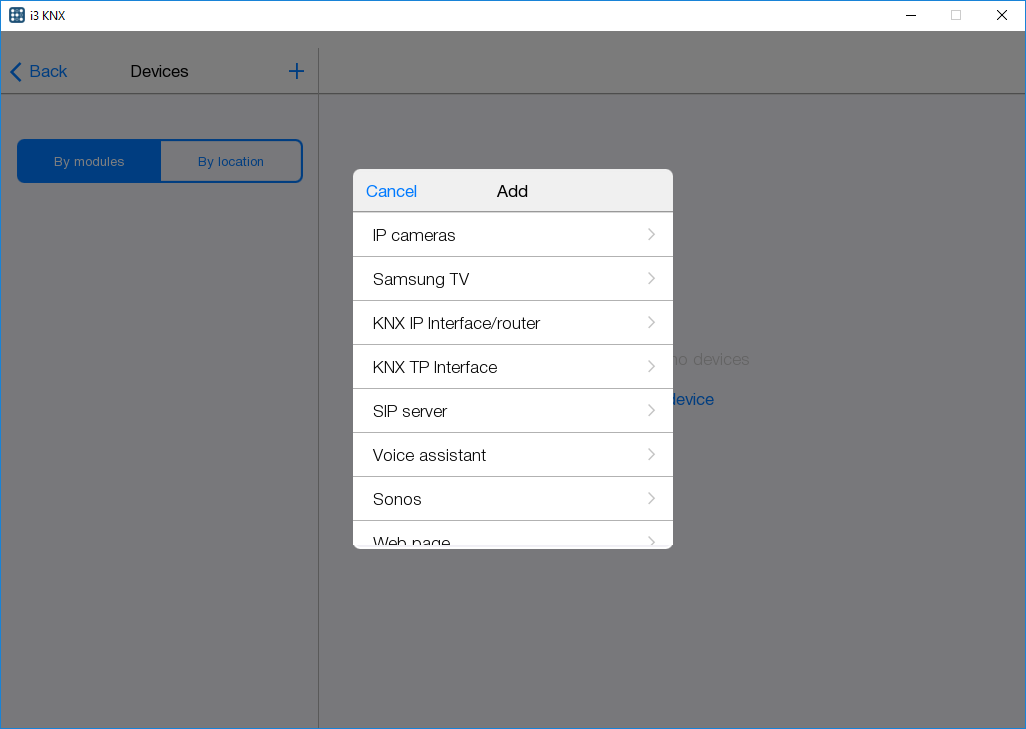

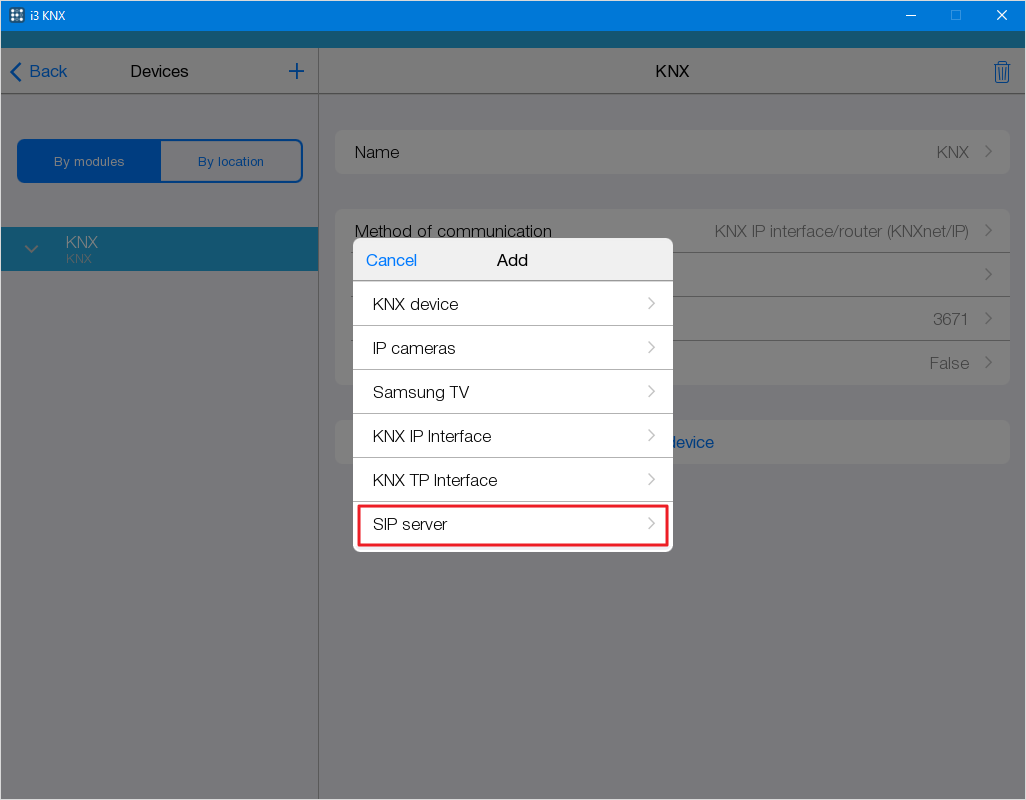

Чтобы добавить SIP сервер и настроить работу с его абонентами, откройте Конфигуратор > Устройства, нажмите на + и выберите пункт SIP server :

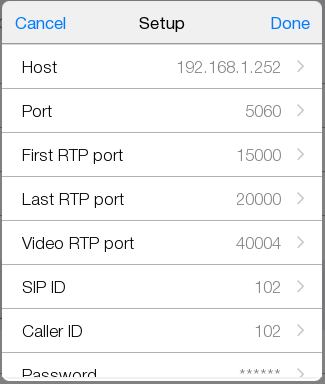

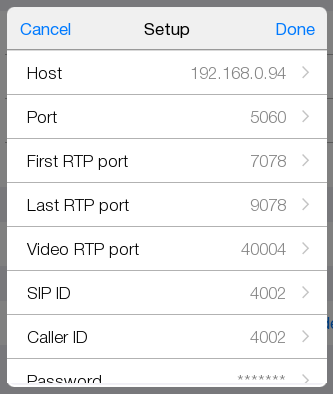

Настройте подключение к SIP серверу.

Параметры подключения:

• Host - IP-адрес или домен SIP-сервера;
• Port - порт подключения к SIP-серверу. По умолчанию 5060;
• First RTP Port - начало диапазона портов голосового обмена. По умолчанию 7078;
• Last RTP Port - конец диапазона портов голосового обмена. По умолчанию 9078. Пробросьте эти UDP порты на роутере при звонках через интернет;
• Video RTP port - порт для видеообмена. По умолчанию 40004;
• SIP ID - SIP номер абонента, который представляет на SIP-сервере панель управления. Чтобы вызвать вашу панель управления, нужно будет набрать этот номер;
• Caller ID - имя абонента (может совпадать с SIP номером);
• Password - пароль подключения абонента к SIP-серверу;
• Do Not Disturb - режим “не беспокоить”. При включении автоматически отклоняет все входящие звонки. Выберите True или False.
• Use loudspeaker - использование громкой связи. Для включения функции выберите True, для отключения - False.

После ввода параметров нажмите Done .

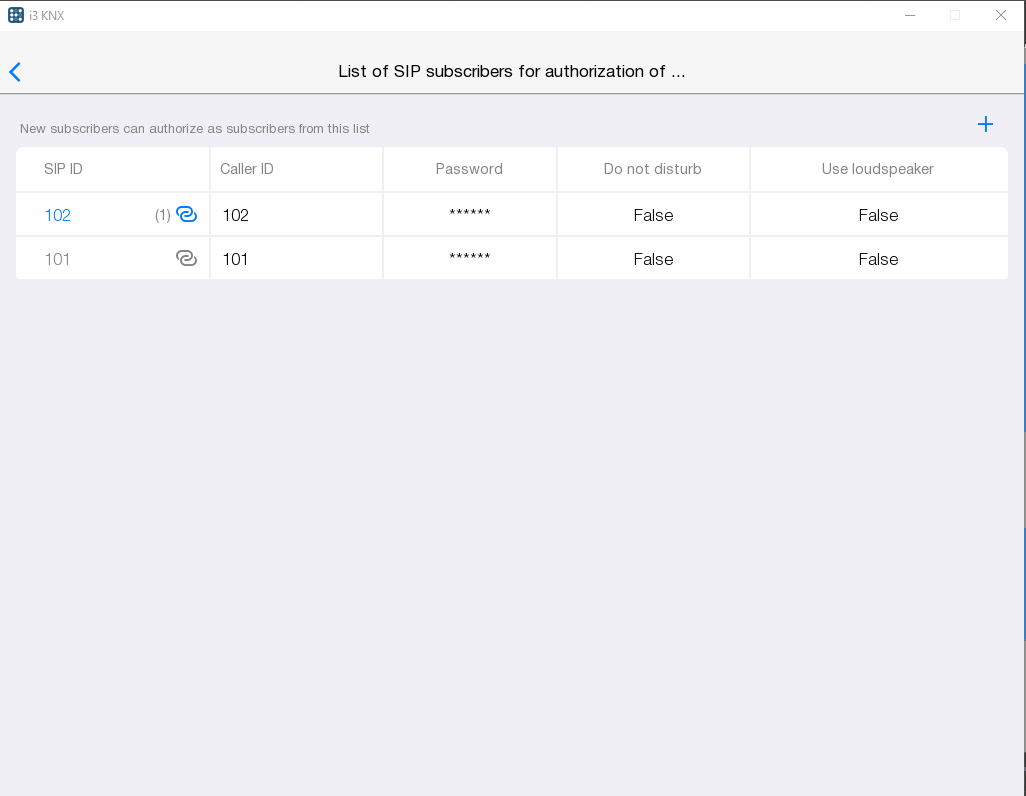

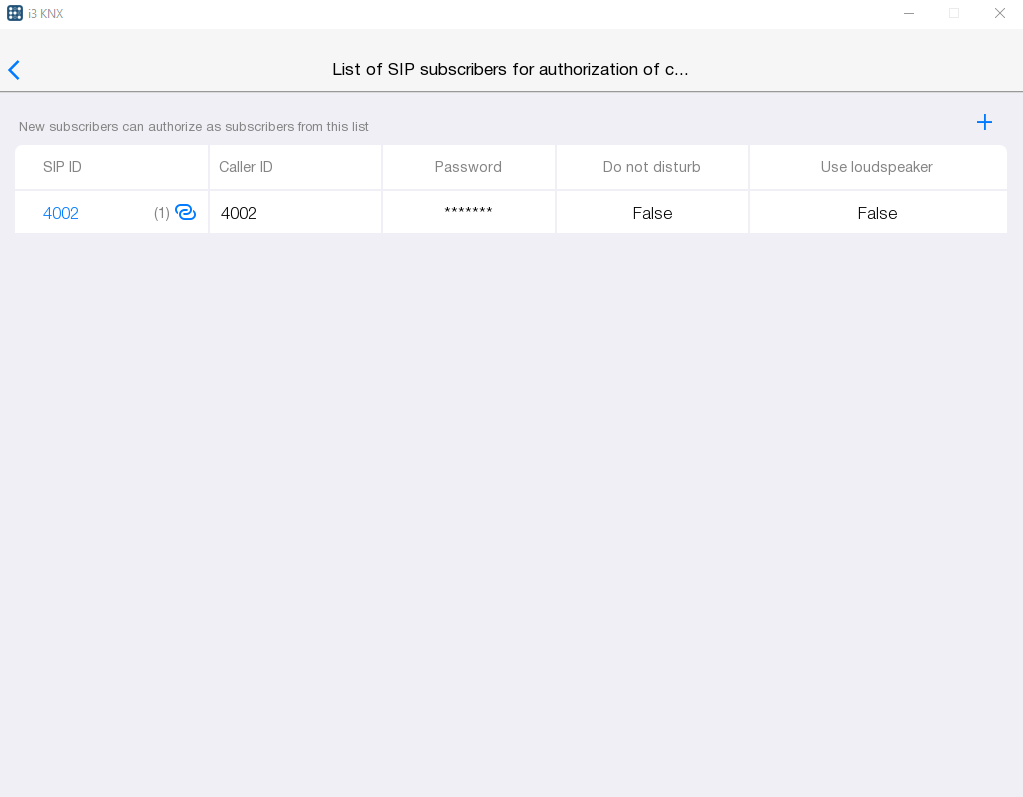

В модуль можно добавить абонентов, которых требуется вызывать из i3 KNX. Другие абоненты могут вызвать i3 KNX, если в настройках сервера не включен режим Do not disturb . Добавьте интеркомы или домофоны, нажав + либо Add subscriber .

После настройки подключения к SIP серверу и добавления домофона (интеркома), по нажатию на кнопку "Set subscription for i3 KNX", вы можете открыть окно редактора SIP абонентов. Под параметром SIP ID указано количество подключенных к абоненту панелей и отмечен абонент, подключенный к текущей панели.

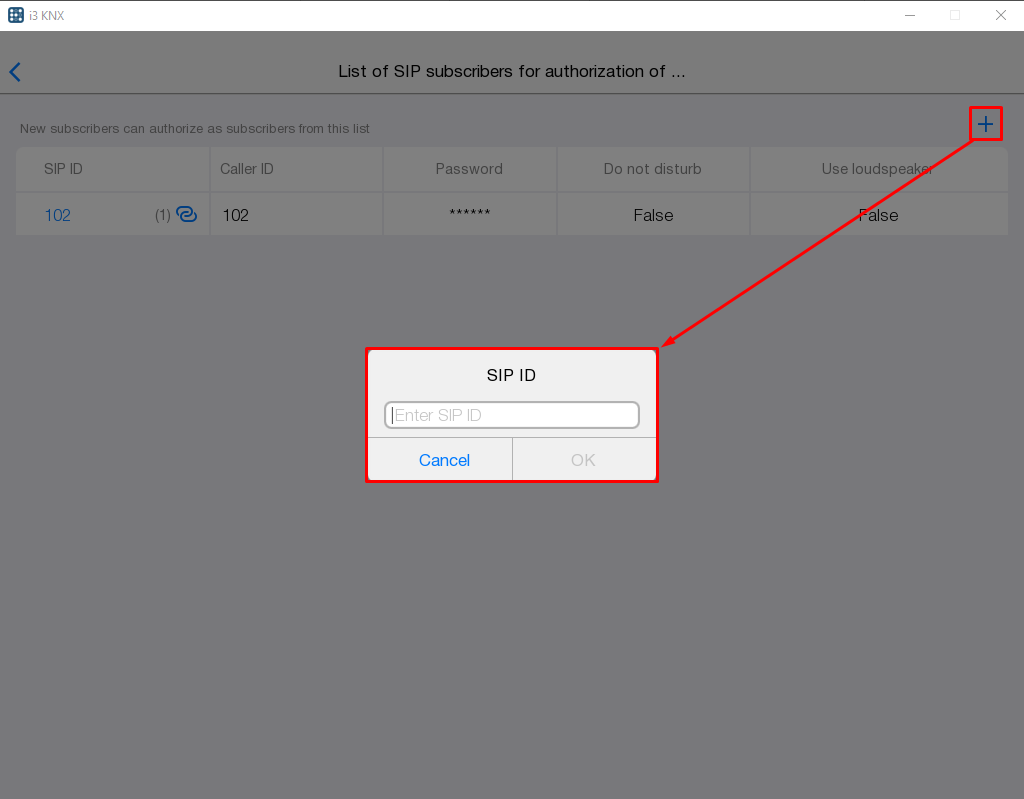

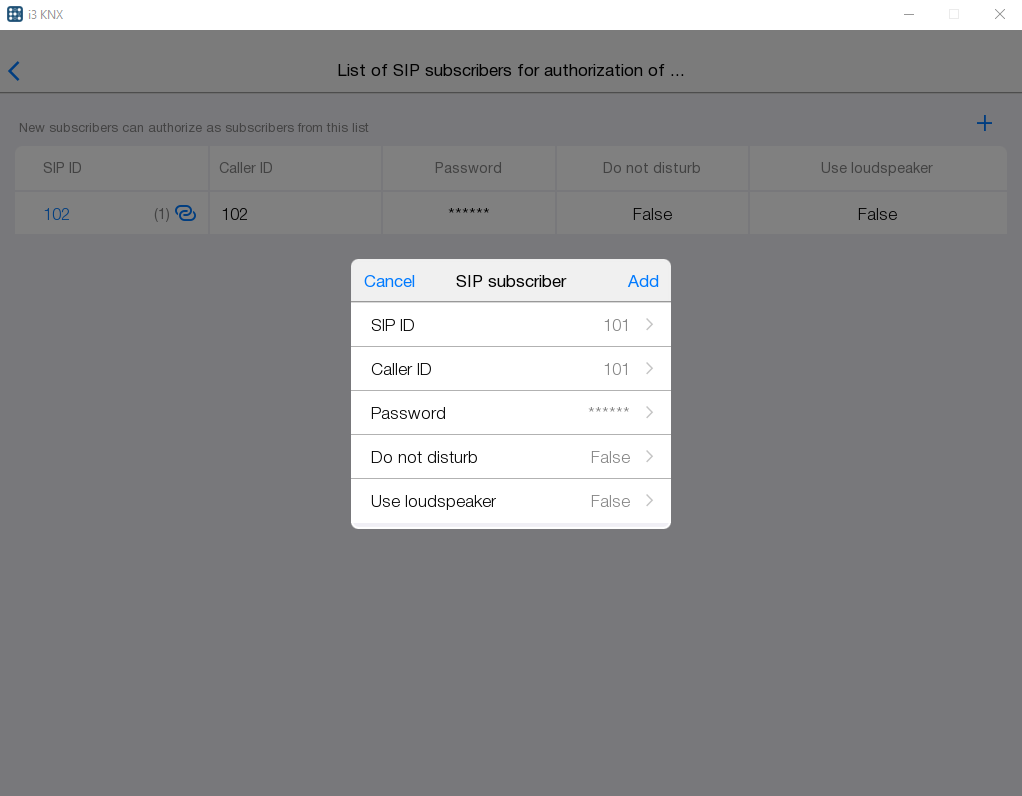

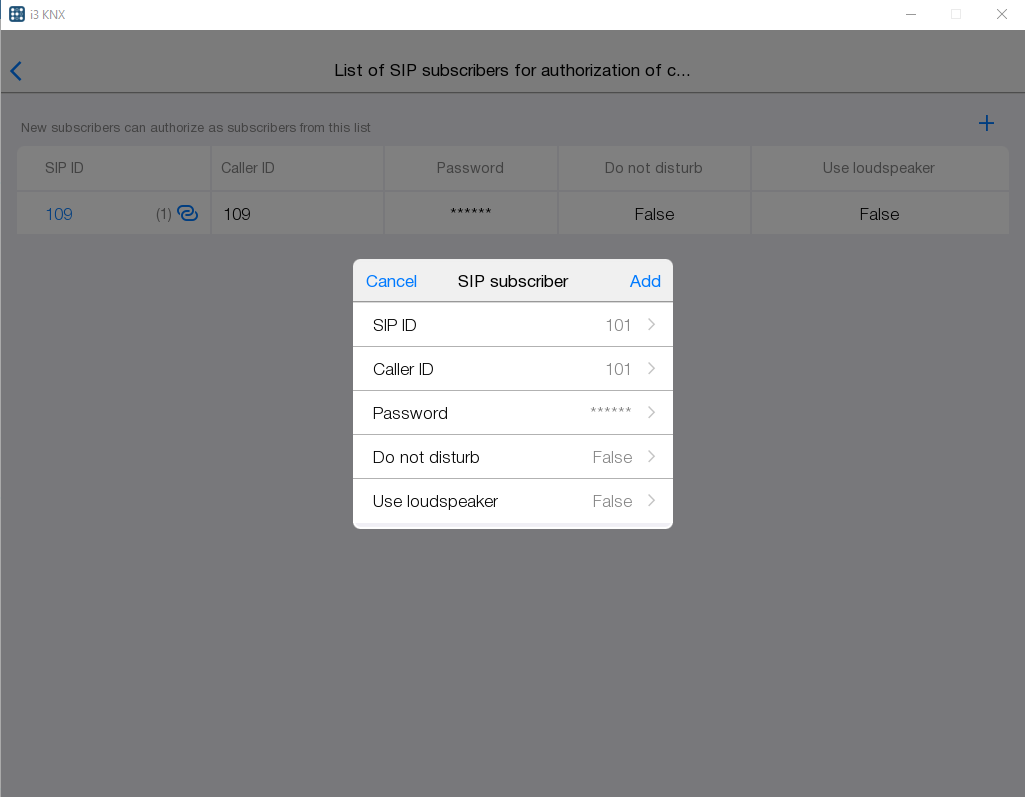

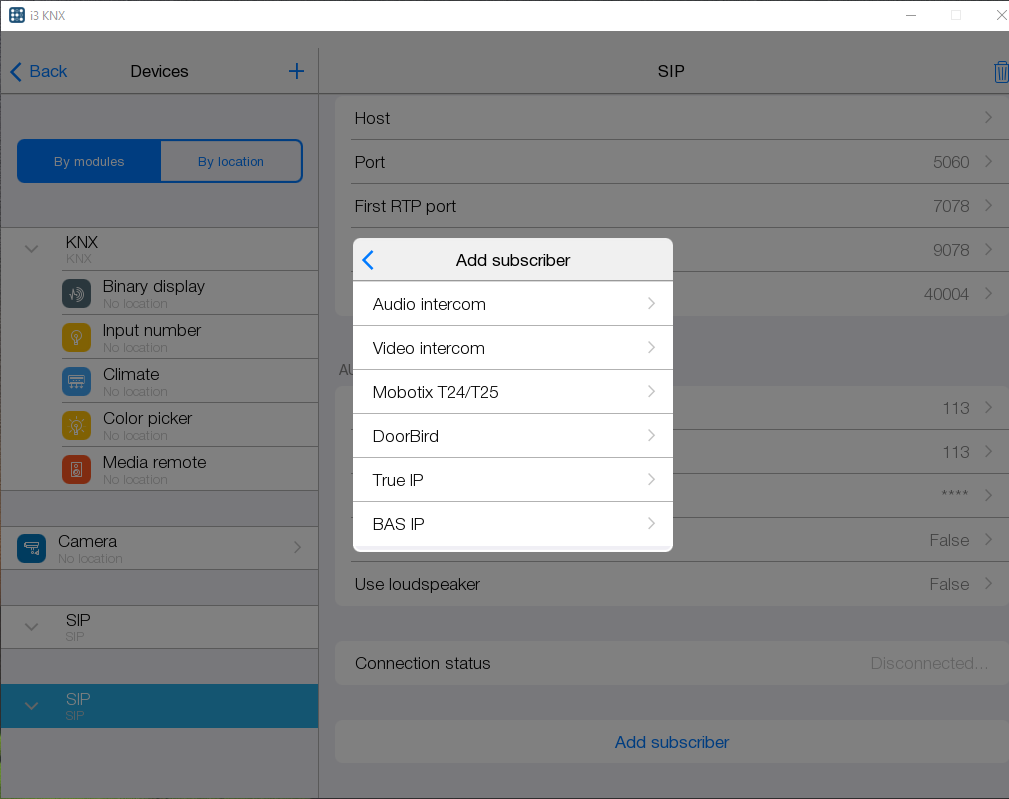

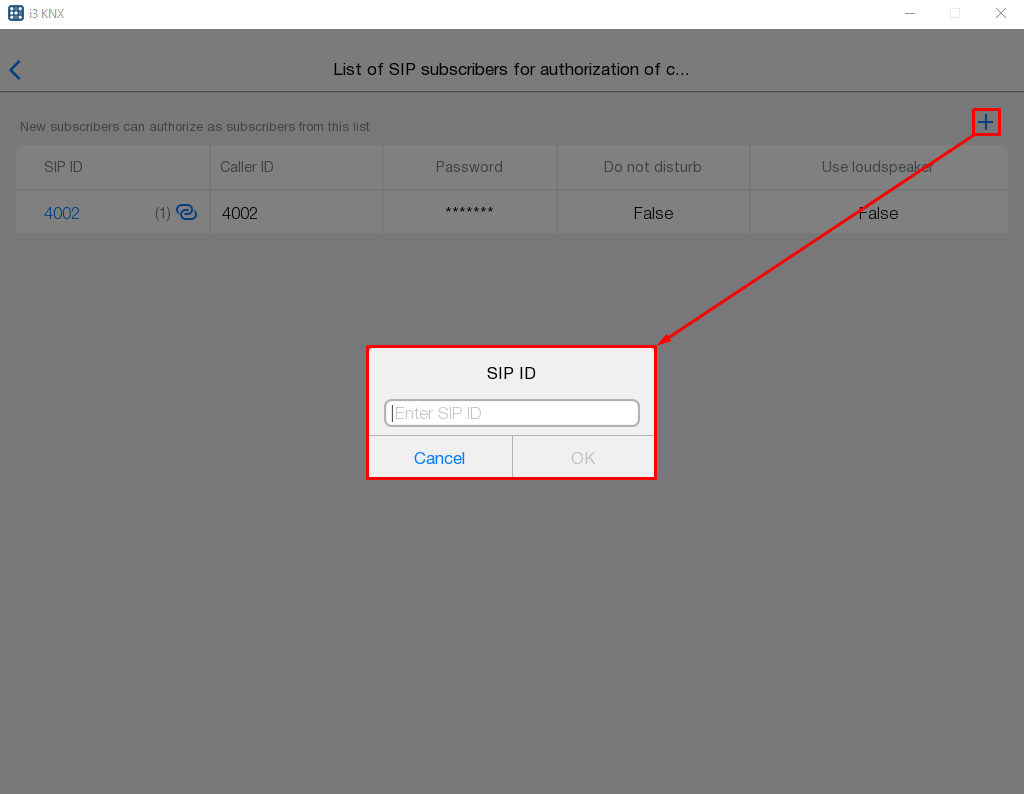

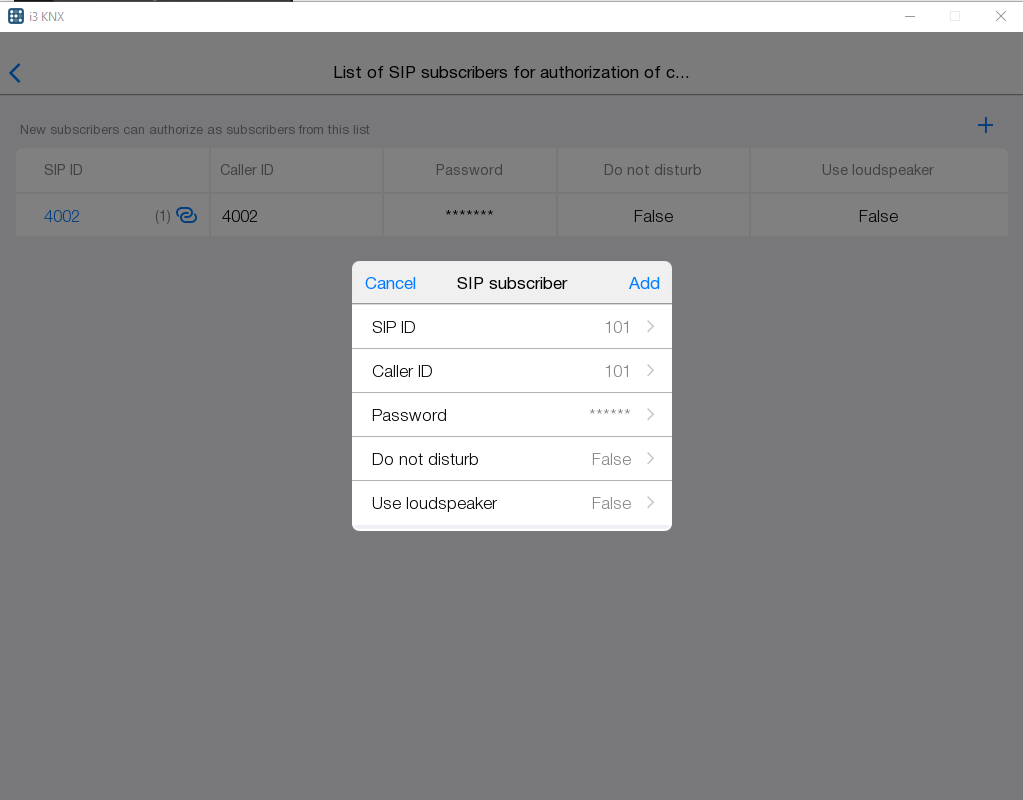

Для добавления нового абонента, нажмите "+" в правом верхнем углу окна редактора. Укажите SIP ID абонента и остальные данные его настроек:

Настройка сценариев​

Устройства SIP домофонии можно настроить с помощью правил (Routines) и использовать для создания сценариев.

Каждое правило имеет несколько условий: When - список событий, при активации которых сработают команды, настроенные в списке Do , но только если выполняются все условия, указанные в списке But only if (подробнее по ссылке).

Для SIP домофонии доступны:

• События (When):
• • Incoming call - событие активируется при входящем вызове в домофон;
• • Call ended - событие активируется по окончанию вызова домофона;
• • "Light toggle" is pressed in i3KNX - событие активируется по нажатию на кнопку включения / выключения света в приложении i3 KNX;
• • "Open door" is pressed in i3KNX - событие активируется по нажатию на кнопку открытия двери в приложении i3 KNX;
• Действия (Do):
• • Open door - открыть дверь по срабатыванию события;
• • Turn on/off light - включить / выключить свет по срабатыванию события.

Рассмотрим пример настройки правил для выключения звука Sonos по началу вызова домофона и включения звука по окончанию вызова:

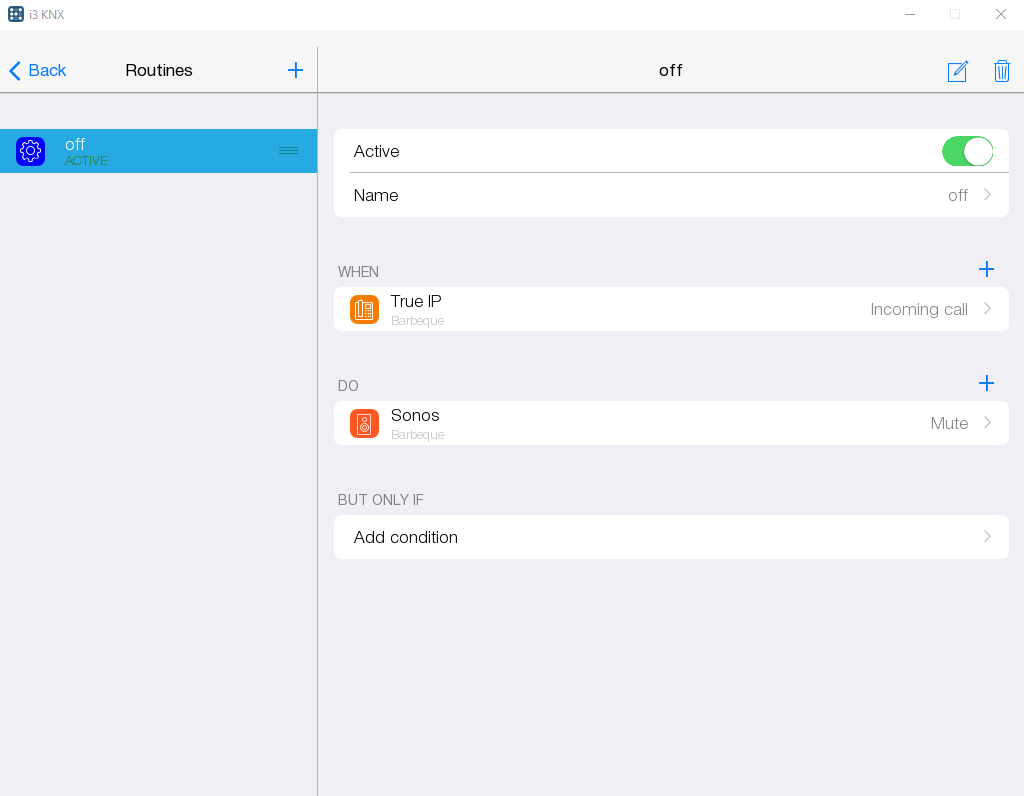

1. На вкладке Routines (правила) с помощью + создаем новое правило на выключение звука Sonos.


2. В поле WHEN выберите Device > True IP > Incoming call .


3. В поле DO выбираем Device > Sonos > Mute .

   По началу вызова домофона звук Sonos будет отключен.

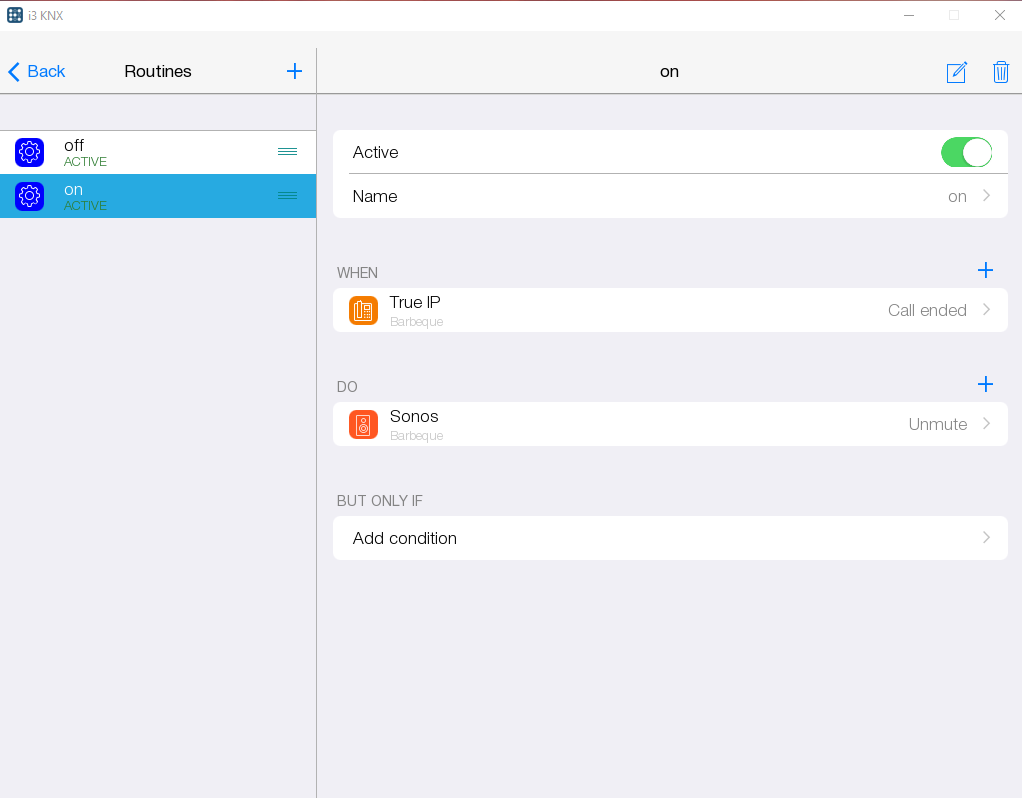

4. На вкладке Routines (правила) с помощью + создаем новое правило на включение звука Sonos.


5. В поле WHEN выберите Device > True IP > Call ended .


6. В поле DO выбираем Device > Sonos > Unmute .

   По окончанию вызова домофона звук Sonos будет включен.

Audio intercom​

Audio intercom - устройство для связи с любым абонентом по SIP audio (IP телефон или домофон).

В настройках абонента нужно указать SIP ID - абонентский номер вызываемого устройства, присвоенный ему сервером. Укажите SIP ID и нажмите Ок :

Video intercom​

Video intercom - устройство для связи с любым абонентом по SIP video (IP телефон или домофон).

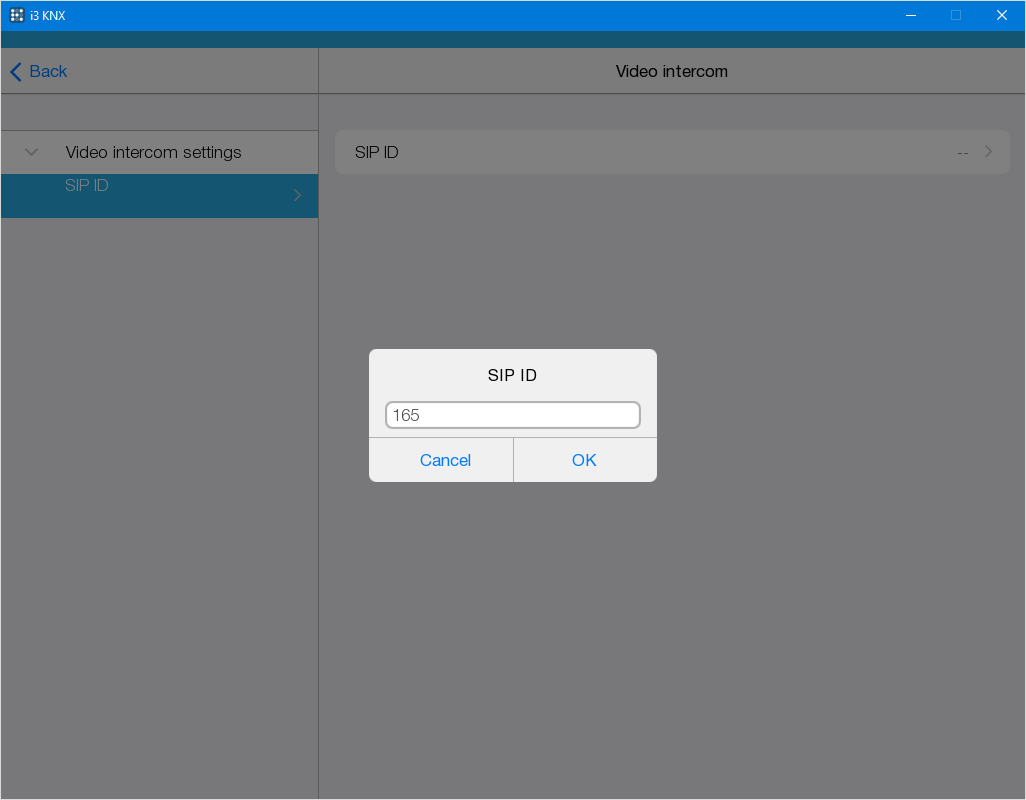

В настройках абонента нужно указать SIP ID - абонентский номер вызываемого устройства, присвоенный ему сервером. Укажите SIP ID и нажмите Ок .

Mobotix T24/T25​

Mobotix T24/T25 - это домофон с функцией аудио и видео вызова, а также возможностью получения видео-потока с камеры домофона БЕЗ совершения вызова. Домофон имеет два сухих контакта для открытия двери и переключения света. Получить видео с камеры домофона и управлять сухими контактами можно, указав IP адрес, логин и пароль домофона (настройки описаны далее). Видеофонные панели Mobotix T24/T25 имеют встроенный SIP-сервер. Используя его, Вы можете построить простую SIP-структуру без дополнительных устройств или специальных программных средств.

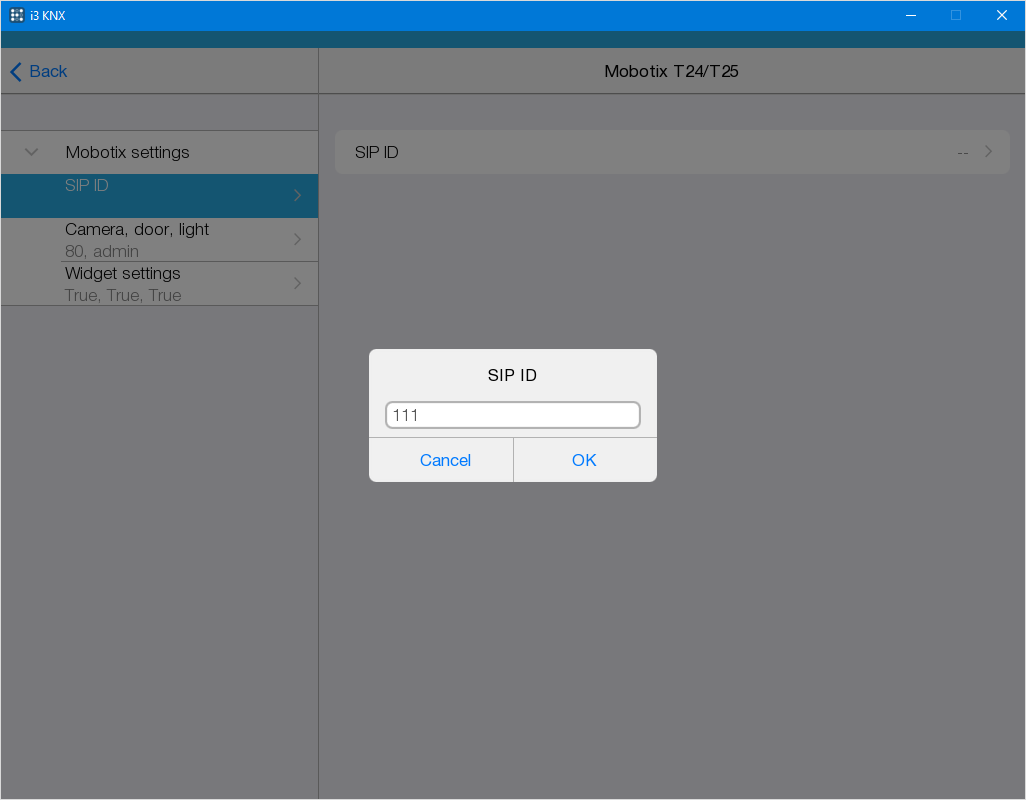

SIP ID​

Для настройки SIP ID введите номер абонента - домофона Mobotix T24/T25 на SIP сервере, и нажмите Ок .

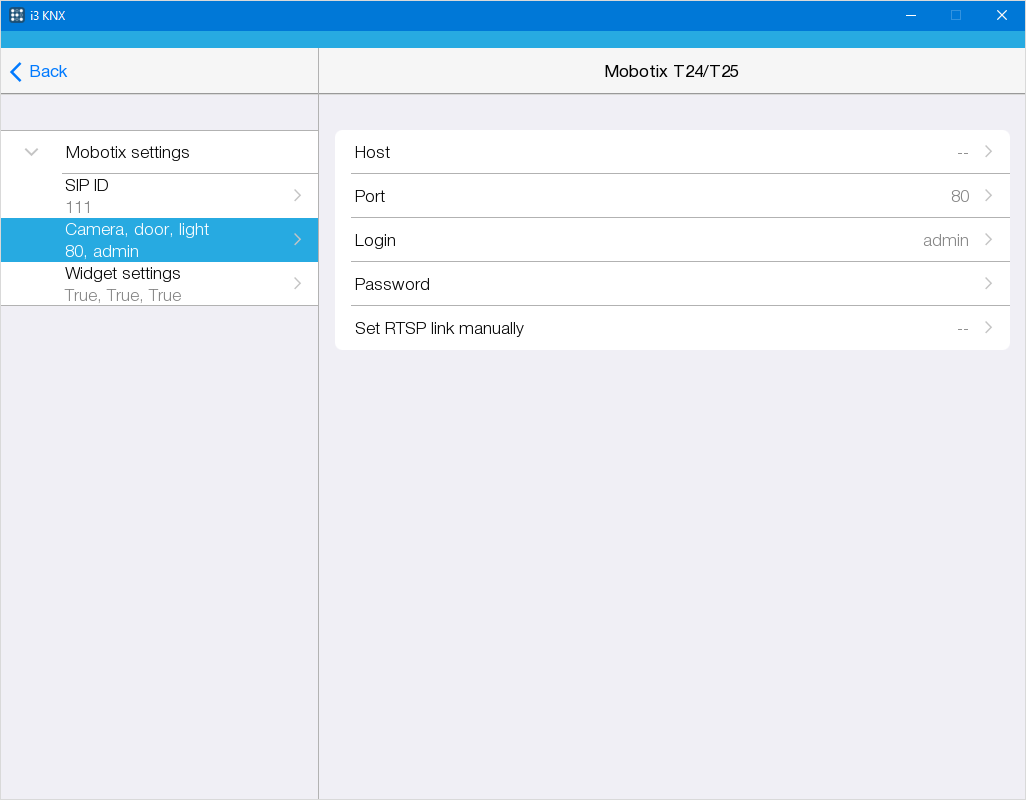

Camera, door, light​

Camera, door, light - это настройки, необходимые, чтобы получить видео с камеры домофона и управлять его сухими контактами. Укажите:

• Host - IP-адрес домофона Mobotix T24/T25;
• Port: 80 - порт;
• Login и Password - логин и пароль, которые вы использовали для входа в веб-интерфейс домофона при его первичной настройке;
• Set RTSP link manually - на виджете домофона вы можете отображать видео-поток не со встроенной камеры, а с любой внешней. В этом случае укажите полную ссылку на поток, включая логин и пароль. Также эта настройка может потребоваться при работе с моделью домофона, которая отдает видео-поток по нестандартной ссылке.

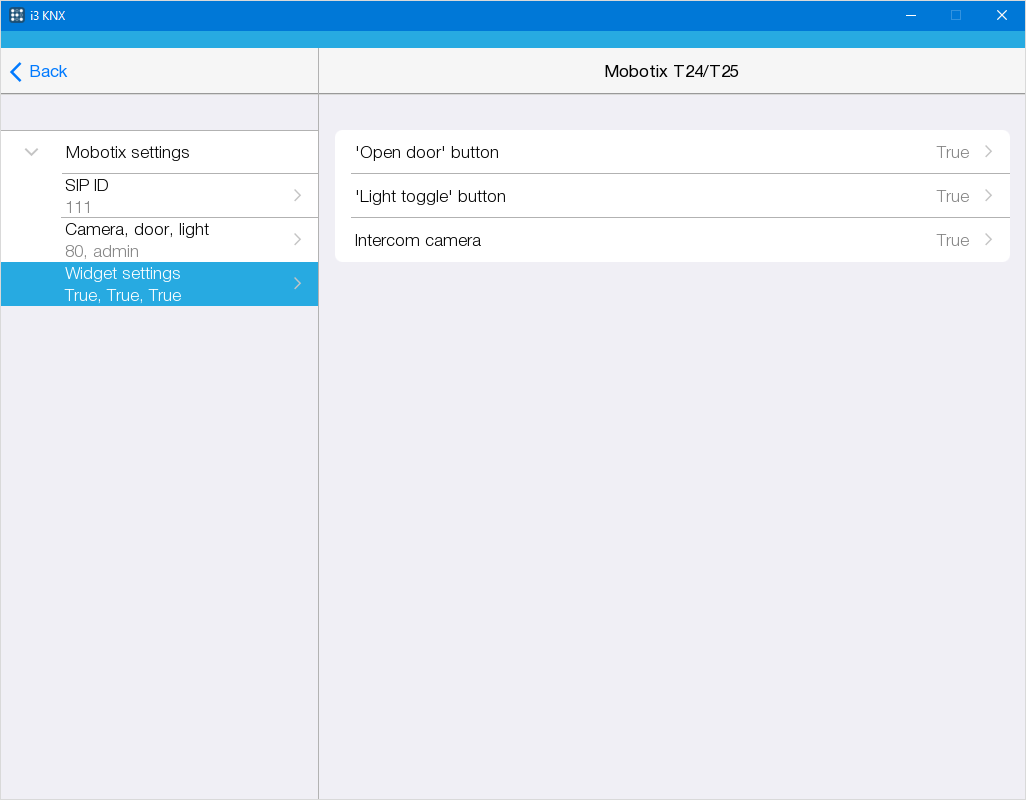

Widget settings​

Widget settings - настройка позволяет выбрать кнопки, которые будут отображаться на виджете:

• “Open door” button - кнопка открытия двери (сухой контакт на домофоне). Чтобы кнопка отображалась на виджете, выберите “True”, иначе - “False”;
• “Light toggle” button - переключатель света (сухой контакт на домофоне). Чтобы кнопка отображалась на виджете, выберите “True”, иначе - “False”;
• Intercom camera - отображение видео с камеры на виджете. Чтобы поток отображался, выберите “True”, иначе - “False”.

DoorBird​

DoorBird – видеодомофоны с функцией аудио-вызова и возможностью получения видео-потока с камеры домофона по прямой ссылке. Получить видео с камеры домофона можно, указав IP адрес, логин и пароль домофона (настройки описаны далее). Протестировано с DoorBird d101. DoorBird не имеют встроенного SIP-сервера. Для интеграции домофонов DoorBird в KNX Home Server, вам потребуется внешний SIP-сервер – обратитесь к вашему дистрибьютору, чтобы получить рекомендации по выбору SIP-сервера.

Настройка видеофонных панелей DoorBird​

Настройка панели проходит через приложение DoorBird на операционной системе iOS или Android.

1. Загрузите приложение DoorBird и запустите его. Выберите First Installation . Логин и пароль от вашего домофона находится в кратком руководстве (или в цифровом паспорте) домофона.

2. Откройте вкладку настроек и выберите Administration , далее SIP Settings . Авторизуйтесь под учетной записью администратора (данные находятся в руководстве пользователя или в цифровом паспорте).

3. Укажите данные для подключения к SIP серверу. Пример:

4. Из настроек SIP Settings перейдите в Allowed SIP Users и укажите пользователей, чьи входящие звонки будут разрешены на это устройство. Пример:

5. Вернитесь на предыдущий шаг настроек Administration , выберите SIP Calls . Укажите номер абонента, которому будет отправлен звонок при нажатии кнопки Doorbell, в формате: sip_id@ip_address. Пример:

6. Чтобы настроить режим работы звонков в меню Administration выберите Schedule for doorbell . Далее в левом верхнем углу из предложенных настроек нажмите SIP call .

По умолчанию расписание может быть пустым, в таком случае SIP Calls не будет срабатывать при нажатии на кнопку (Doorbell) устройства DoorBird.

Подключение к DoorBird в i3 KNX​

Для работы DoorBird в проекте i3 KNX необходимо настроить подключение к SIP-серверу. Здесь описано добавление SIP-сервера, его настройка и добавление абонента. Если SIP-сервер уже настроен, приступите к инструкции ниже.

SIP ID​

Для настройки SIP ID введите номер абонента - домофона DoorBird на SIP сервере, и нажмите Ок .

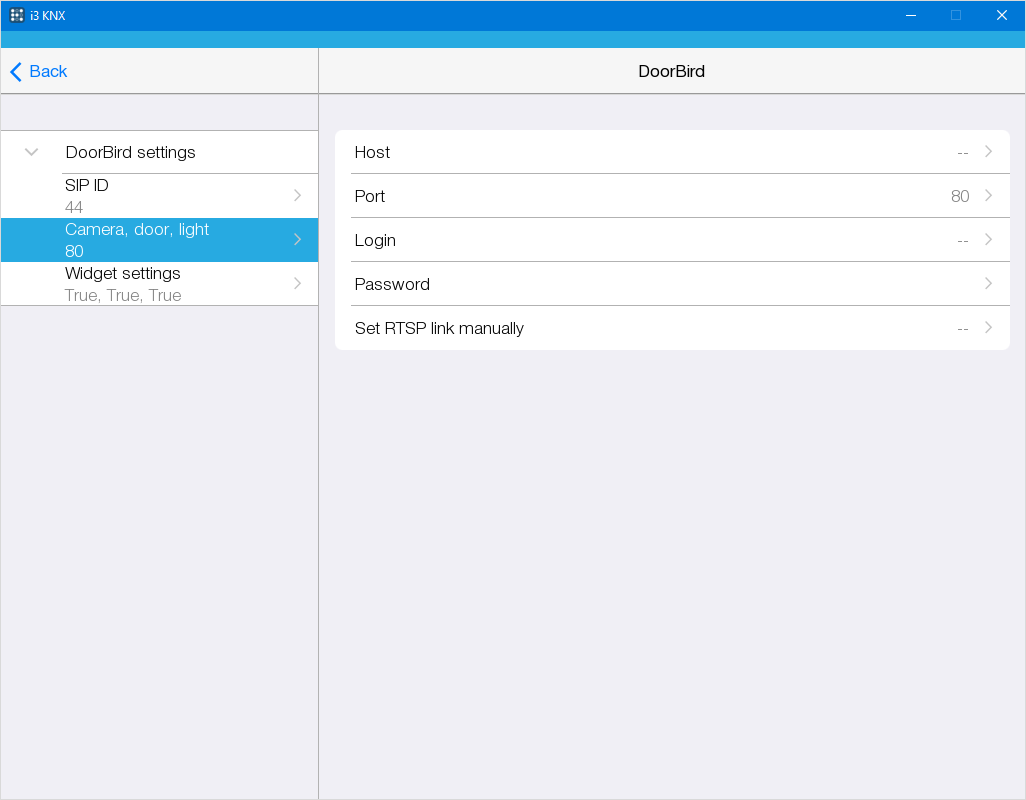

Camera, door, light​

Camera, door, light - это настройки, которые необходимы для получения видео с камеры домофона и управление светом и дверью. Укажите:

• Host - IP-адрес устройства в локальной сети;
• Port: - порт для подключения к устройству;
• Login и Password - логин и пароль пользователя DoorBird, которые вы использовали для входа в веб-интерфейс домофона при его первичной настройке;
• Set RTSP link manually - на виджете домофона вы можете отображать видео-поток не со встроенной камеры, а с любой внешней. В этом случае укажите полную ссылку на поток, включая логин и пароль. Также эта настройка может потребоваться при работе с моделью домофона, которая отдает видео-поток по нестандартной ссылке.

Widget settings​

Widget settings - настройка позволяет выбрать кнопки, которые будут отображаться на виджете:

• “Open door” button - кнопка открытия двери. Чтобы кнопка отображалась на виджете, выберите “True”, иначе - “False”.
• “Light toggle” button - переключатель света. Чтобы кнопка отображалась на виджете, выберите “True”, иначе - “False”.
• Intercom camera - отображение видео с камеры на виджете. Чтобы поток отображался, выберите “True”, иначе - “False”.

True IP​

True IP - это панель видео-домофона с функцией аудио и видео вызова, и возможностью получения видео-потока с камеры домофона БЕЗ совершения вызова. Домофон имеет два сухих контакта для открытия двери и переключения света. Получить видео с камеры домофона и управлять сухим контактом открытия двери можно, указав IP адрес, логин и пароль домофона (настройки описаны далее). Видеофонные панели True IP имеют встроенный SIP-сервер. Используя его, Вы можете построить простую SIP-структуру без дополнительных устройств или специальных программных средств.

Настройка видеофонных панелей True IP​

• В зависимости от модели и версии прошивки видеофонов настройки могут отличаться.

Общие настройки

1. Войдите в веб-интерфейс видеофонной панели, введите логин и пароль (по умолчанию: admin / admin ).

2. Настройте IP-адрес видеофонной панели для работы в вашей локальной сети.

3. Порты соединений оставьте стандартными (по умолчанию). Скопируйте SIP порт (5060), RTP порт (15000), и допустимый диапазон RTP портов (15000-20000), они понадобятся для ввода настроек в приложение i3 KNX.

4. Настройте параметры управления открытием двери. Для домофонной панели TI-2308M также следует задать номер, на который она будет дозваниваться при нажатии кнопки вызова. В данном случае 102 - это номер абонента, с которым будет авторизовано приложение i3 KNX, таким образом True IP сможет совершить вызов i3 KNX по номеру 102:

5. Настройте качество видеопотока, который будете отображать в i3 KNX.

6. Настройте громкость звука вызывной панели домофона.

Настройка встроенного SIP-сервера

Видеофонные панели True IP имеют встроенный SIP-сервер. Используя его, вы можете настроить простую SIP-телефонию без дополнительных программных решений.

1. Сбросьте все настройки на вкладке Конфигурация сети > Настройка регистраций на значения по умолчанию (кнопка По умолчанию ).
2. Активируйте встроенный SIP-сервер видео-домофонной панели True IP.

• После активации встроенного SIP-сервера редактирование (установленных по умолчанию) настроек регистрации будет недоступно.

3. Перезагрузите устройство кнопкой в веб-интерфейсе. После перезагрузки убедитесь, что на вкладке Конфигурация сети > Настройка регистраций в поле Имя записан номер 8001. Иначе отключите опцию SIP-сервера, на вкладке Дополнительно укажите номер 8001 и повторите действия по активации SIP-сервера.
4. В настройках вызывной панели должна быть единственная активная запись, убедитесь, что это так. При активации встроенного SIP-сервера, видео-домофонная панель получает номер 8001. Этот номер мы позже используем в i3 KNX, чтобы создать устройство-виджет для связи True IP.

• В случае успешной настройки, на дисплее видеофона TI-2400CM отобразится статус В сети.

5. На вкладке "8001-Список устройств" настройте список абонентов SIP-сервера. Это список, который будет использоваться для регистрации устройств с приложением i3 KNX на встроенном SIP-сервере True IP. Создайте количество абонентов по числу панелей с i3 KNX, обеспечьте резерв свободных адресов:

В данном случае, мы добавили 2 абонента, которые может использовать i3 KNX для подключения к серверу. На примере 102 абонента настроим подключение к SIP-серверу True IP в приложении i3 KNX.

Подключение к True IP в i3 KNX​

В нашем случае True IP используется в качестве SIP-сервера. Мы произвели настройку функции SIP-сервера и списка абонентов в web-интерфейсе True IP, теперь используем эти настройки в i3 KNX:

1. настроим подключение i3 KNX к SIP серверу True IP
2. авторизуем i3 KNX на SIP-сервере в качестве абонентов из созданного на сервере списка (в нашем случае 101 и 102)

В i3 KNX откройте Конфигуратор > Устройства, нажмите на + и выберите пункт SIP server :

Настройте подключение к SIP серверу:

Параметры подключения:

• Host - IP-адрес или домен SIP-сервера. В нашем случае совпадает с адресом видео-домофонной панели, на которой запущен сервер;
• Port - порт подключения к SIP-серверу. По умолчанию 5060;
• First RTP Port - начало диапазона портов голосового обмена. По умолчанию 7078, а в нашем случае: 15000;
• Last RTP Port - конец диапазона портов голосового обмена. По умолчанию 9078. В нашем случае: 20000;
• Video RTP port - порт для видеообмена. По умолчанию 40004;
• SIP ID - SIP номер абонента, который представляет на SIP-сервере панель управления. Чтобы вызвать вашу панель управления, нужно будет набрать этот номер;
• Caller ID - имя абонента (может совпадать с SIP номером);
• Password - пароль подключения абонента к SIP-серверу;
• Do Not Disturb - режим “не беспокоить”. При включении автоматически отклоняет все входящие звонки. Выберите True или False.
• Use loudspeaker - использование громкой связи. Для включения функции выберите True, для отключения - False.

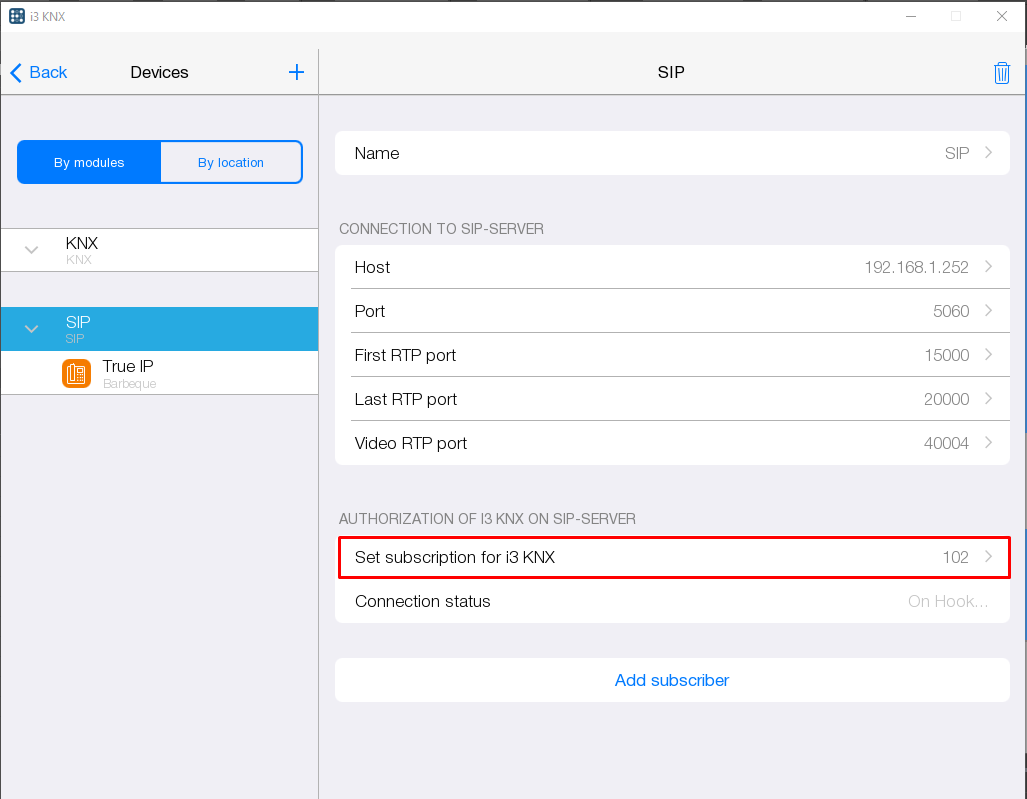

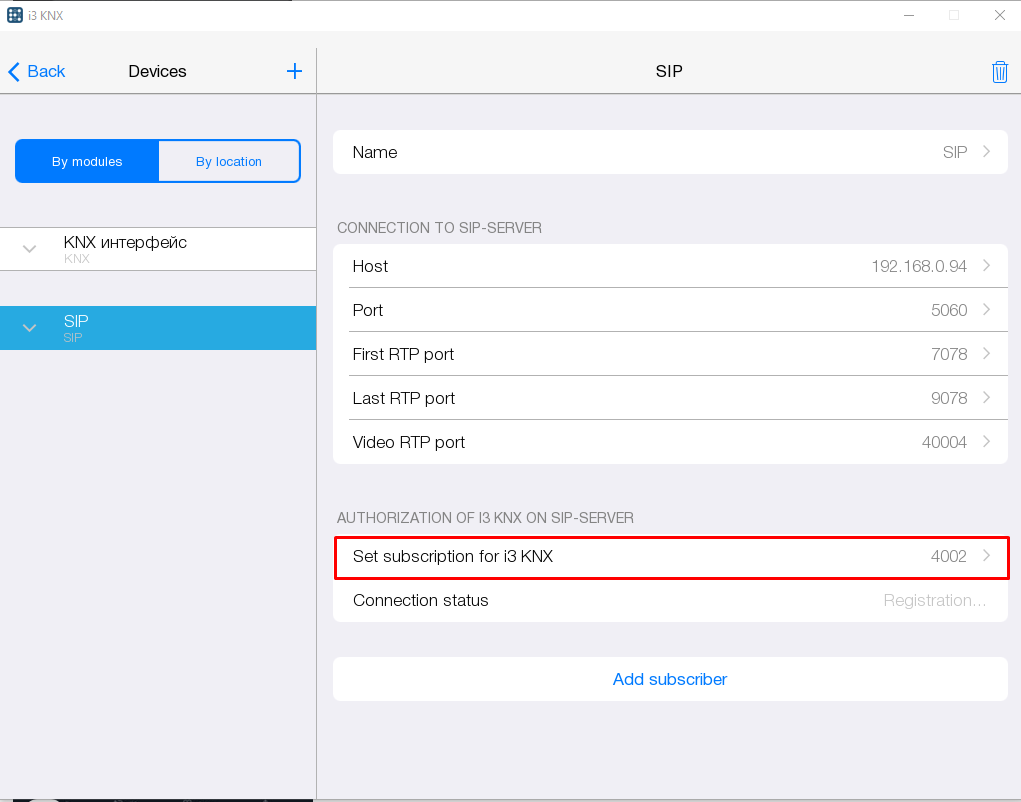

Нажмите "Set subscription for i3 KNX" в настройках SIP-сервера и введите в таблицу данные всех абонентов, зарезервированных для i3 KNX. Это необходимо, если i3 KNX будет работать на нескольких устройствах – каждому из них нужен уникальный SIP ID (у нас зарезервировано 2 номера: 101 и 102):

• Номера будут присвоены панелям i3 KNX автоматически, при входе в проект. В таблице – списке абонентов, можно назначать SIP номера панелям управления, которые уже используют этот проект.

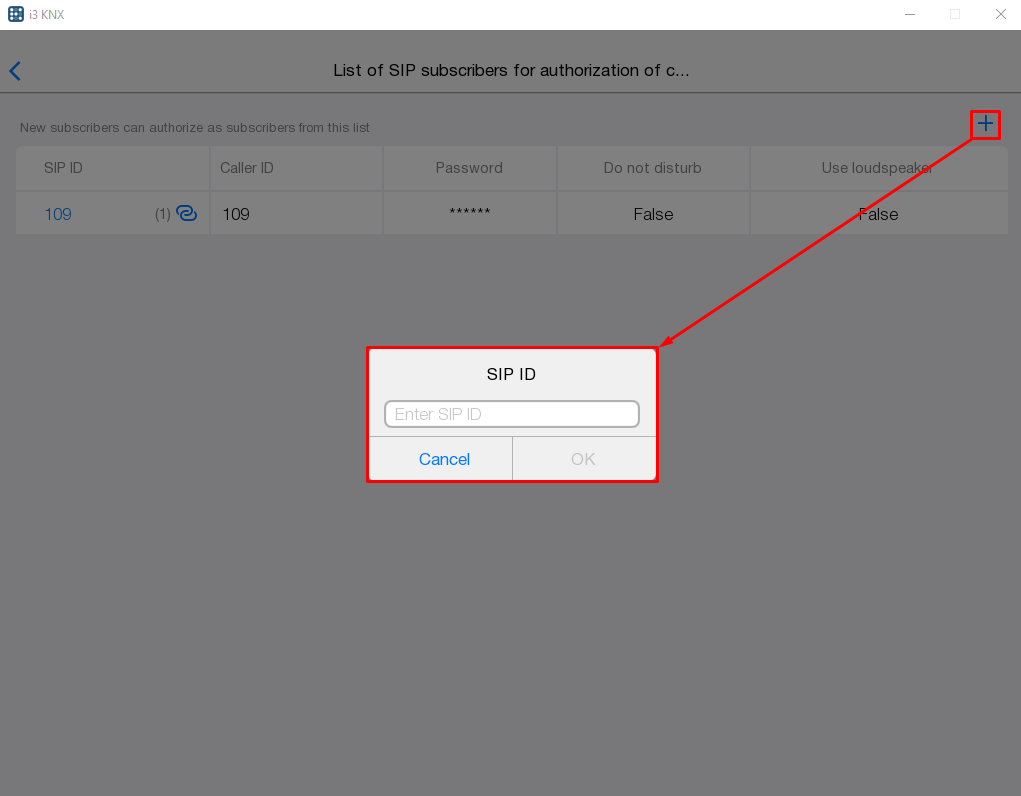

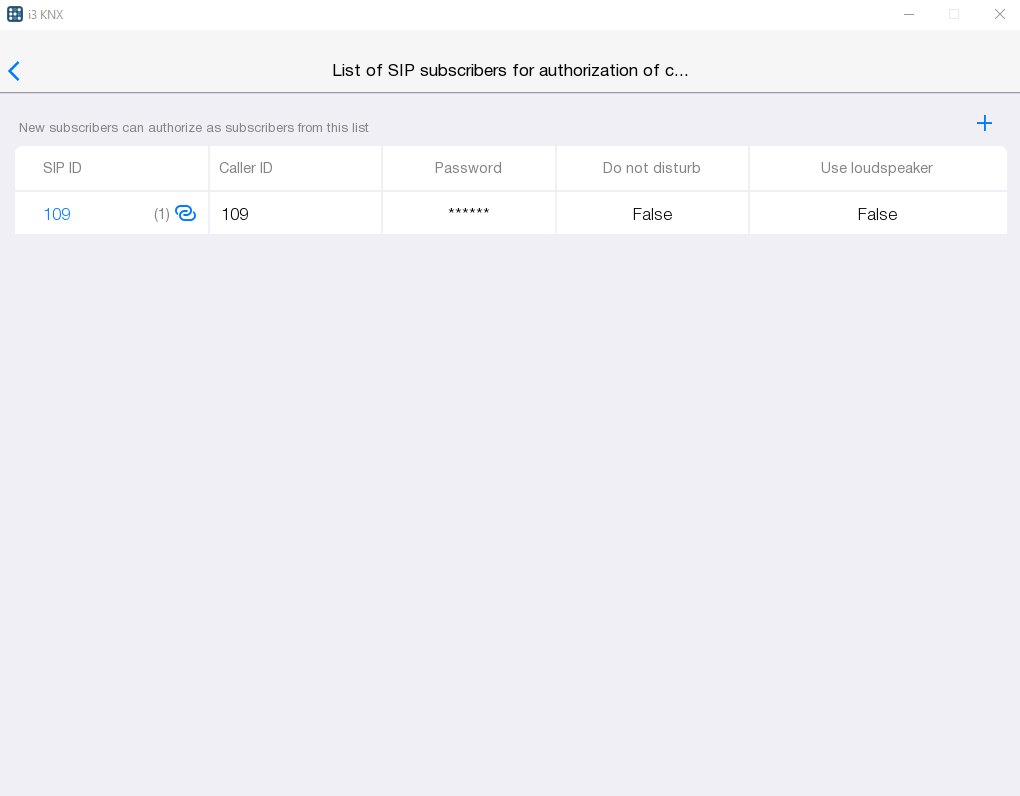

Для добавления нового абонента, нажмите "+" в правом верхнем углу окна редактора. Укажите SIP ID абонента и остальные данные его настроек:

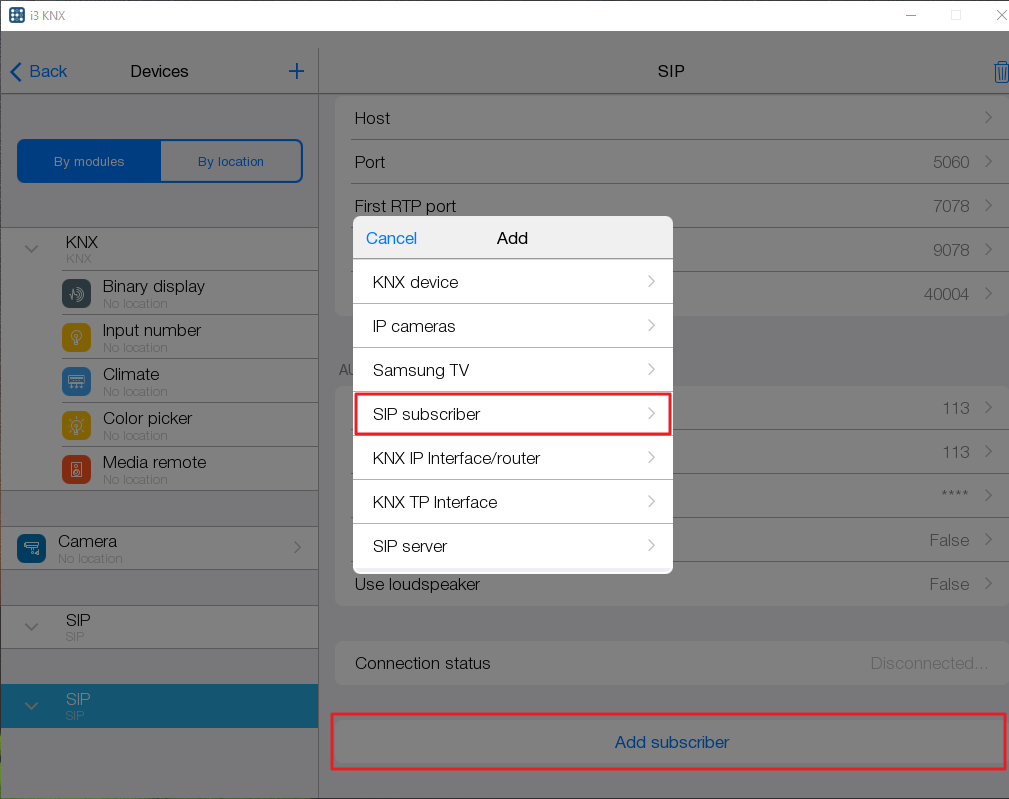

Нажмите "Добавить абонента (Add subscriber)" чтобы добавить True IP в качестве видео-домофона, которым можно управлять с виджета i3 KNX. Виджет отобразит видео с домофона, позволит открыть дверь, вызвать домофон и принять вызов:

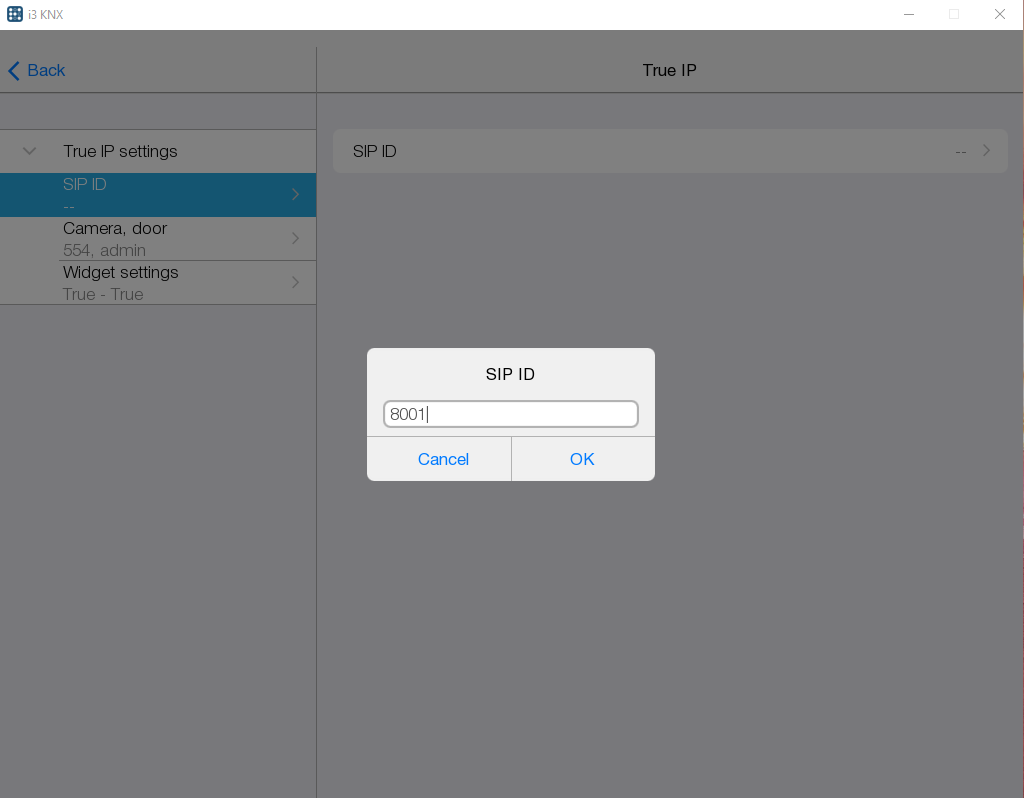

SIP ID​

Для настройки SIP ID введите номер абонента - домофона True IP на SIP сервере, и нажмите Ок . В нашем случае домофон авторизован на собственном встроенном SIP-сервере под номером 8001

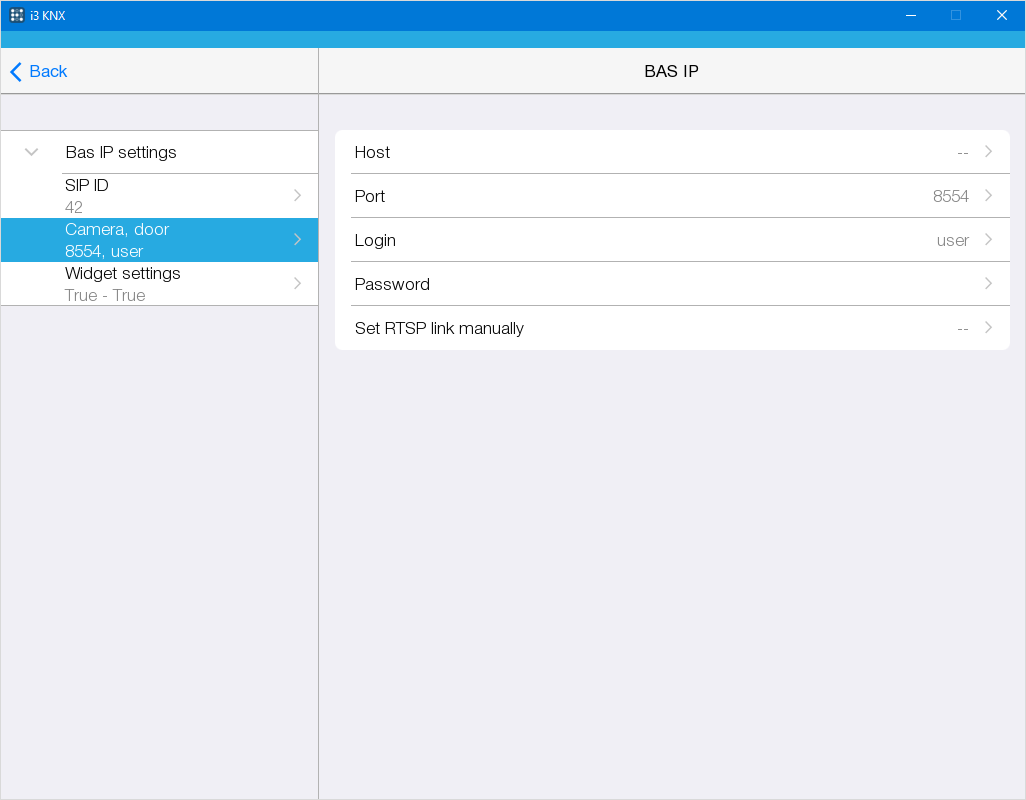

Camera, door​

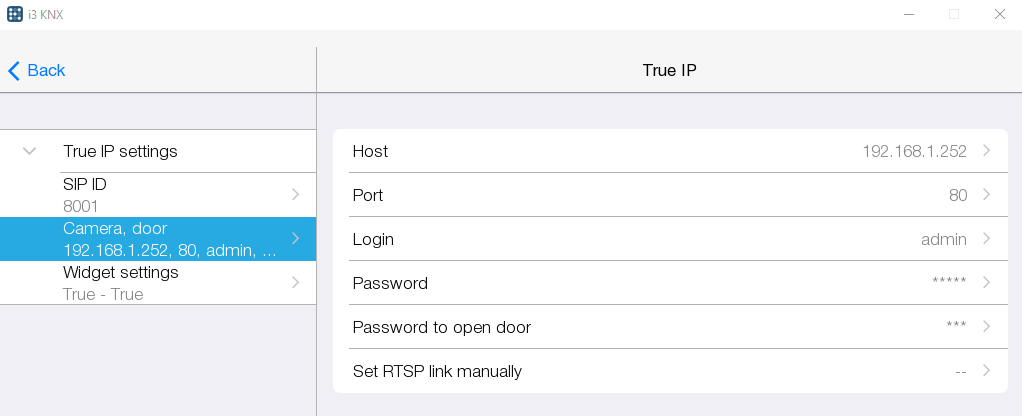

Camera, door - это настройки, которые необходимы для получения видео с камеры домофона и управления дверью. Укажите:

• Host - IP-адрес домофона True IP (в нашем случае совпадает с IP-адресом встроенного SIP-сервера True IP);
• Port: 80 - порт;
• Login и Password - логин и пароль, которые вы использовали для входа в веб-интерфейс домофона при его первичной настройке (по умолчанию: admin / admin);
• Password to open door - пароль для открытия двери, выбранный при конфигурации домофона. В нашем случае: 123
• Set RTSP link manually - на виджете домофона вы можете отображать видео-поток не со встроенной ;камеры, а с любой внешней. В этом случае укажите полную ссылку на поток, включая логин и пароль. Также эта настройка может потребоваться при работе с моделью домофона, которая отдает видео-поток по нестандартной ссылке.

Widget settings​

Widget settings - настройка позволяет выбрать кнопки, которые будут отображаться на виджете:

• “Open door” button - кнопка открытия двери. Чтобы кнопка отображалась на виджете, выберите “True”, иначе - “False”.
• Intercom camera - отображение видео с камеры на виджете. Чтобы поток отображался, выберите “True”, иначе - “False”.

BAS IP​

BAS IP - это домофон с функцией аудио вызова, а также возможностью получения видео-потока с камеры домофона БЕЗ совершения вызова. Получить видео с камеры домофона и управлять сухими контактами можно, указав IP адрес, логин и пароль домофона (настройки описаны далее). BAS IP не имеют встроенного SIP-сервера. Для интеграции домофонов BAS IP в KNX Home Server, вам потребуется внешний SIP-сервер – обратитесь к вашему дистрибьютору, чтобы получить рекомендации по выбору SIP-сервера.

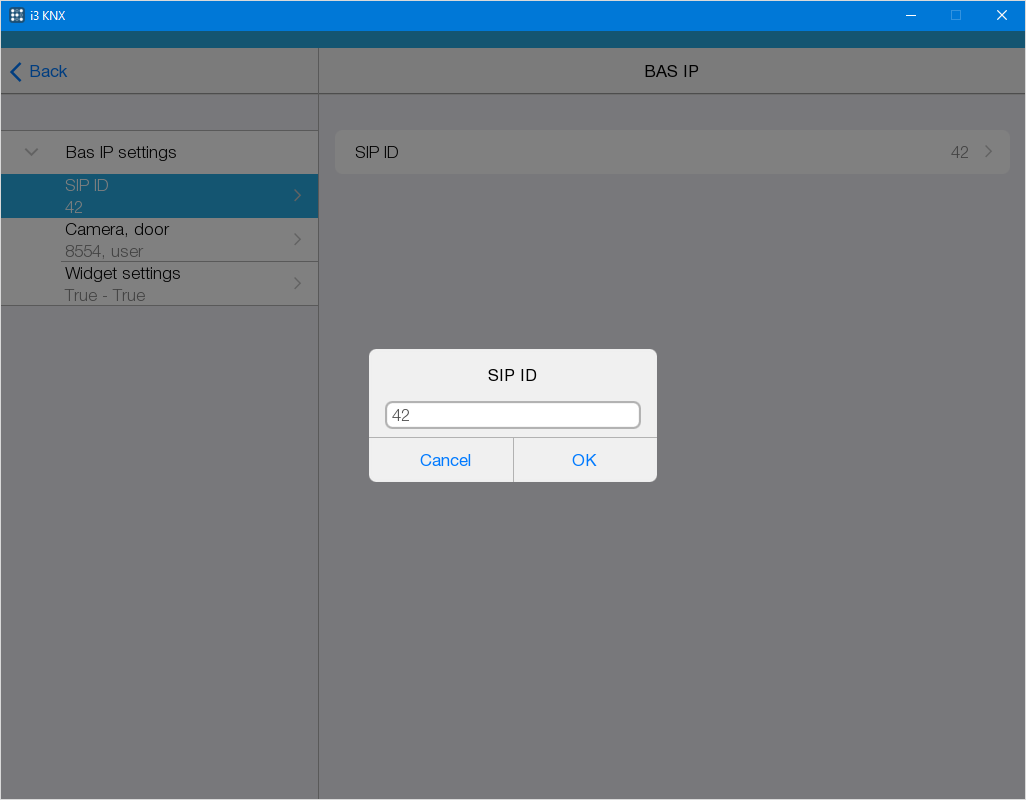

SIP ID​

Для настройки SIP ID введите номер абонента - домофона BAS IP на SIP сервере, и нажмите Ок .

Camera, door​

Camera, door - это настройки, которые необходимы для получения видео с камеры домофона и управления дверью. Укажите:

• Host - IP-адрес домофона BAS IP;
• Port: 80 - порт;
• Login и Password - логин и пароль, которые вы использовали для входа в веб-интерфейс домофона при его первичной настройке;
• Set RTSP link manually - на виджете домофона вы можете отображать видео-поток не со встроенной камеры, а с любой внешней. В этом случае укажите полную ссылку на поток, включая логин и пароль. Также эта настройка может потребоваться при работе с моделью домофона, которая отдает видео-поток по нестандартной ссылке.

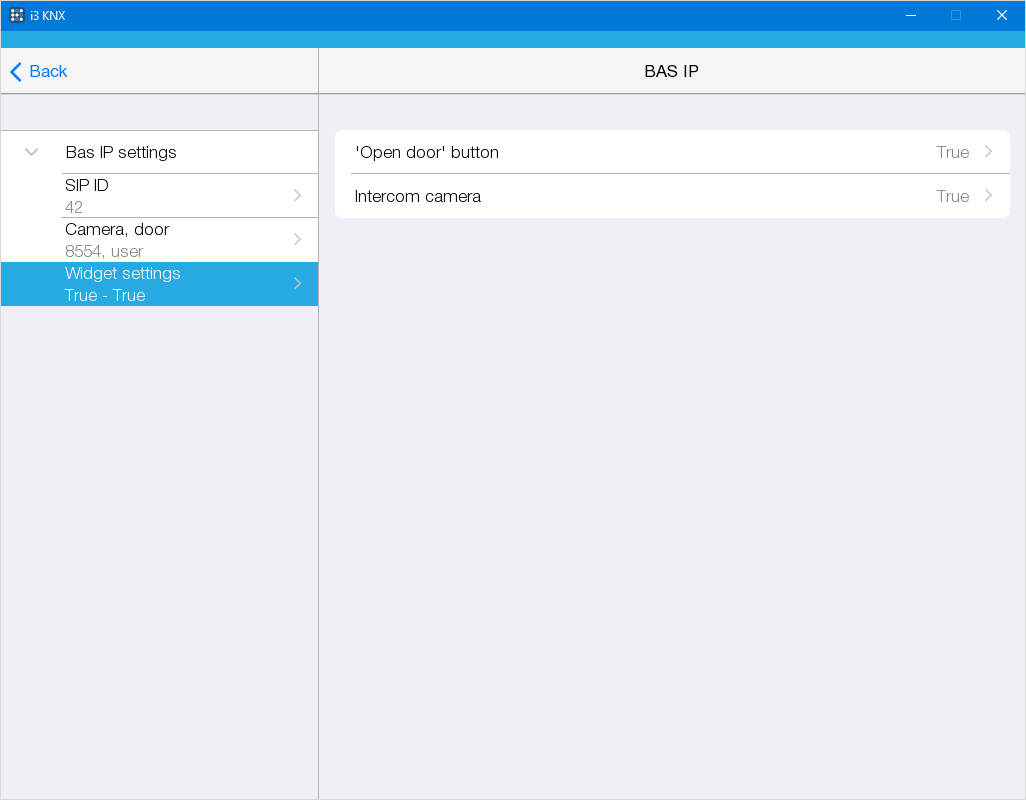

Widget settings​

Widget settings - настройка позволяет выбрать кнопки, которые будут отображаться на виджете:

• “Open door” button - кнопка открытия двери. Чтобы кнопка отображалась на виджете, выберите “True”, иначе - “False”.
• Intercom camera - отображение видео с камеры на виджете. Чтобы поток отображался, выберите “True”, иначе - “False”.

Fanvil​

Fanvil - это домофон с функцией аудио вызова, а также возможностью получения видео-потока с камеры домофона БЕЗ совершения вызова. Получить видео с камеры домофона и управлять сухими контактами можно, указав IP адрес, логин и пароль домофона (настройки описаны далее). Fanvil не имеют встроенного SIP-сервера. Для интеграции домофонов Fanvil в KNX Home Server, вам потребуется внешний SIP-сервер – обратитесь к вашему дистрибьютору, чтобы получить рекомендации по выбору SIP-сервера.

Настройка видеофонных панелей Fanvil​

• В зависимости от модели и версии прошивки видеофонов настройки могут отличаться.

1. Войдите в веб-интерфейс видеофонной панели, введите логин и пароль (по умолчанию: admin / admin ).

2. Настройте IP-адреса видеофонной панели так, как требуется для сети Вашей SIP-системы:

3. Задайте аудиокодеки (для проверки использовался G722):

4. Настройте громкость:

• Speakerphone Volume - громкость динамика;
• Speakerphone Ring Volume - громкость звонка.

5. Задайте параметры доступа к внешнему SIP-серверу:
   1. Данные SIP клиента, для подключения к серверу:
   2. Username - имя пользователя;
   3. Display name - имя отображаемое при звонке;
   4. Authentication User - имя пользователя для регистрации на сип сервере;
   5. Authentication Password - пароль пользователя для регистрации на сервере;
   6. Activate - включить / отключить сип профиль.
   7. Данные сервера:
   8. SIP Proxy Server Address - IP адрес сервера;
   9. SIP Proxy Server Port - порт;
   10. Transport Protocol - протокол передачи данных.

Нажмите кнопку Apply . При успешном подключении к SIP-серверу должен отобразиться статус аккаунта Registered .

6. Настройте параметры DTMF тонов:

• DTMF Type - DTMF тип;
• DTMF SIP INFO Mode - тип обработки кнопок ***** (звездочка) и # (решетка).

7. Настройте вызов абонента при помощи кнопки:

• Hot Key - режим набора заранее заданного абонента;
• Number 1 - основной номер;
• Number 2 - резервный номер;
• Line - сип линия.

8. Настройте DTMF тоны:

• Remote Password - пароль для открытия двери через SIP клиент iRidium;
• Local Password - пароль для открытия двери через клавиатуру на самом домофоне.

Подключение к Fanvil в i3 KNX​

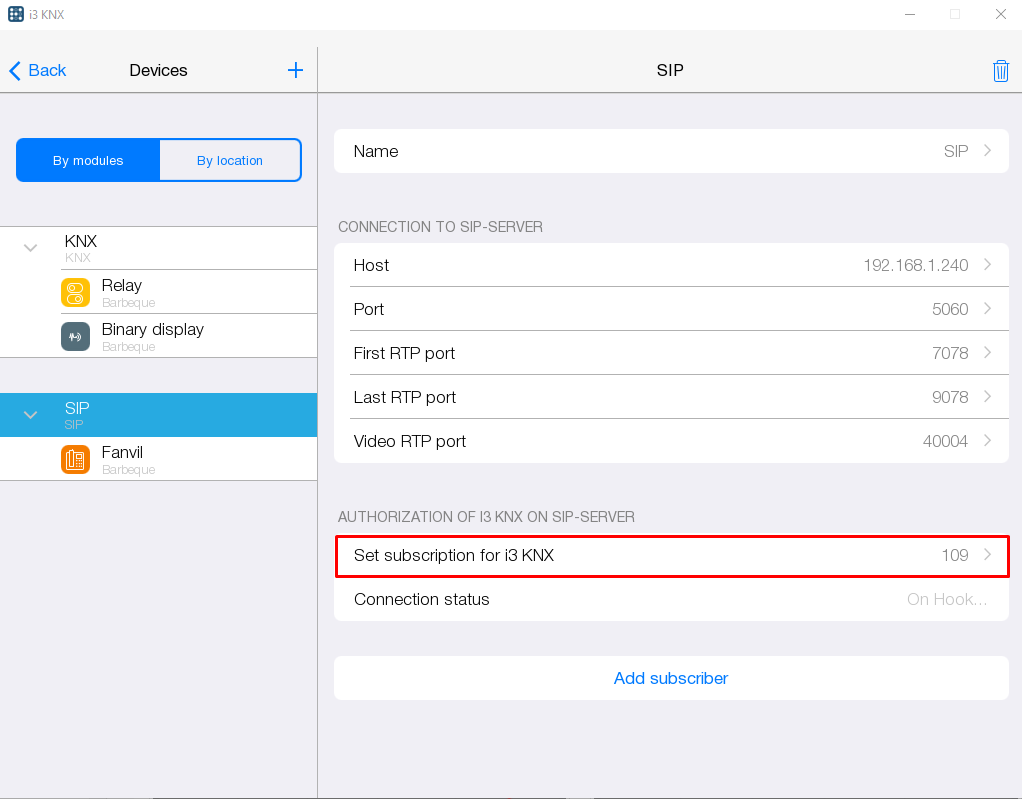

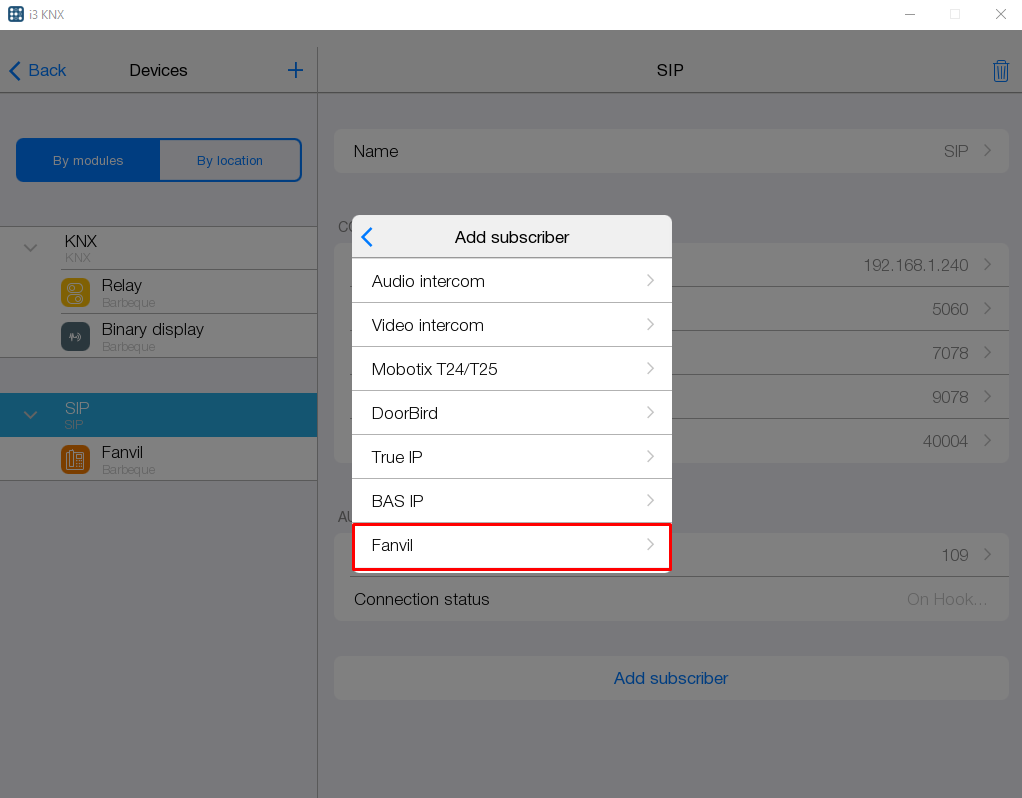

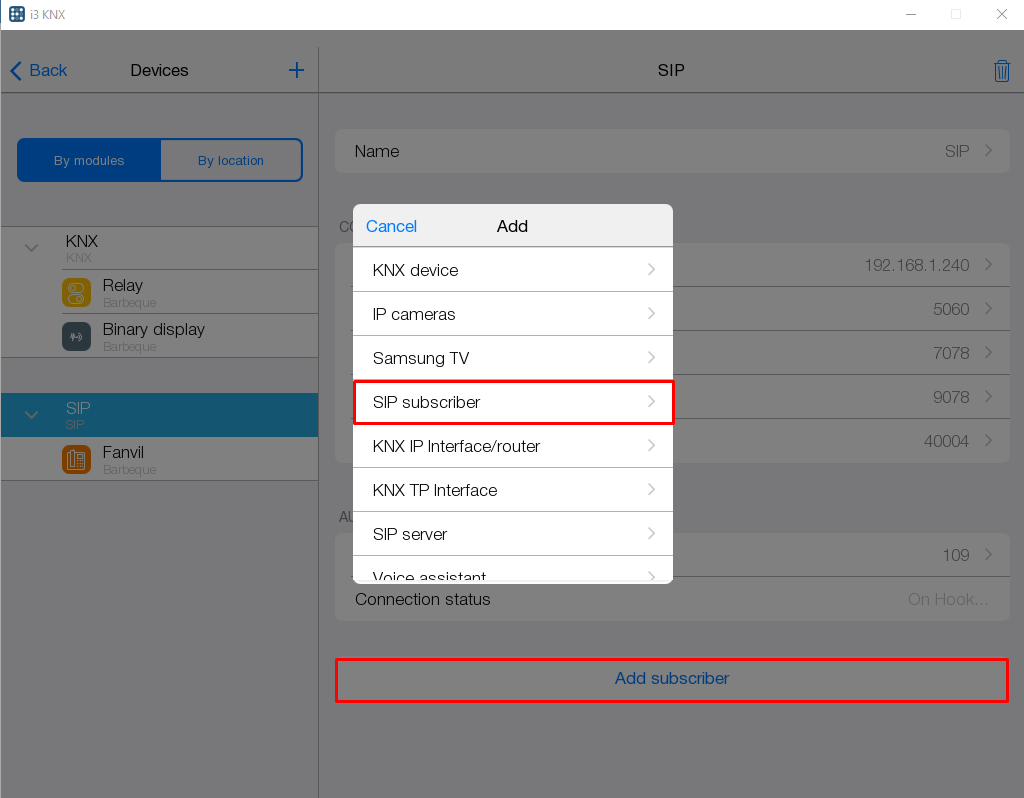

В i3 KNX откройте Конфигуратор > Устройства, нажмите на + и выберите пункт SIP server :

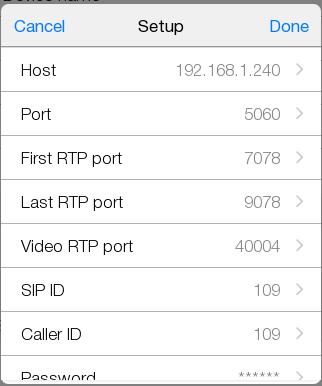

Настройте подключение к SIP серверу:

Параметры подключения:

• Host - IP-адрес или домен SIP-сервера. В нашем случае совпадает с адресом видео-домофонной панели, на которой запущен сервер;
• Port - порт подключения к SIP-серверу. По умолчанию 5060;
• First RTP Port - начало диапазона портов голосового обмена. По умолчанию 7078;
• Last RTP Port - конец диапазона портов голосового обмена. По умолчанию 9078;
• Video RTP port - порт для видеообмена. По умолчанию 40004;
• SIP ID - SIP номер абонента, который представляет на SIP-сервере панель управления. Чтобы вызвать вашу панель управления, нужно будет набрать этот номер;
• Caller ID - имя абонента (может совпадать с SIP номером);
• Password - пароль подключения абонента к SIP-серверу;
• Do Not Disturb - режим “не беспокоить”. При включении автоматически отклоняет все входящие звонки. Выберите True или False.
• Use loudspeaker - использование громкой связи. Для включения функции выберите True, для отключения - False.

Нажмите "Set subscription for i3 KNX" в настройках SIP-сервера и введите в таблицу данные всех абонентов, зарезервированных для i3 KNX. Это необходимо, если i3 KNX будет работать на нескольких устройствах – каждому из них нужен уникальный SIP ID:

• Номера будут присвоены панелям i3 KNX автоматически, при входе в проект. В таблице – списке абонентов, можно назначать SIP номера панелям управления, которые уже используют этот проект.

Для добавления нового абонента, нажмите "+" в правом верхнем углу окна редактора. Укажите SIP ID абонента и остальные данные его настроек:

Нажмите "Добавить абонента (Add subscriber)" чтобы добавить Fanvil в качестве видео-домофона, которым можно управлять с виджета i3 KNX. Виджет отобразит видео с домофона, позволит открыть дверь, вызвать домофон и принять вызов:

SIP ID​

Для настройки SIP ID введите номер абонента - домофона Fanvil на SIP сервере, и нажмите Ок.

Camera, door​

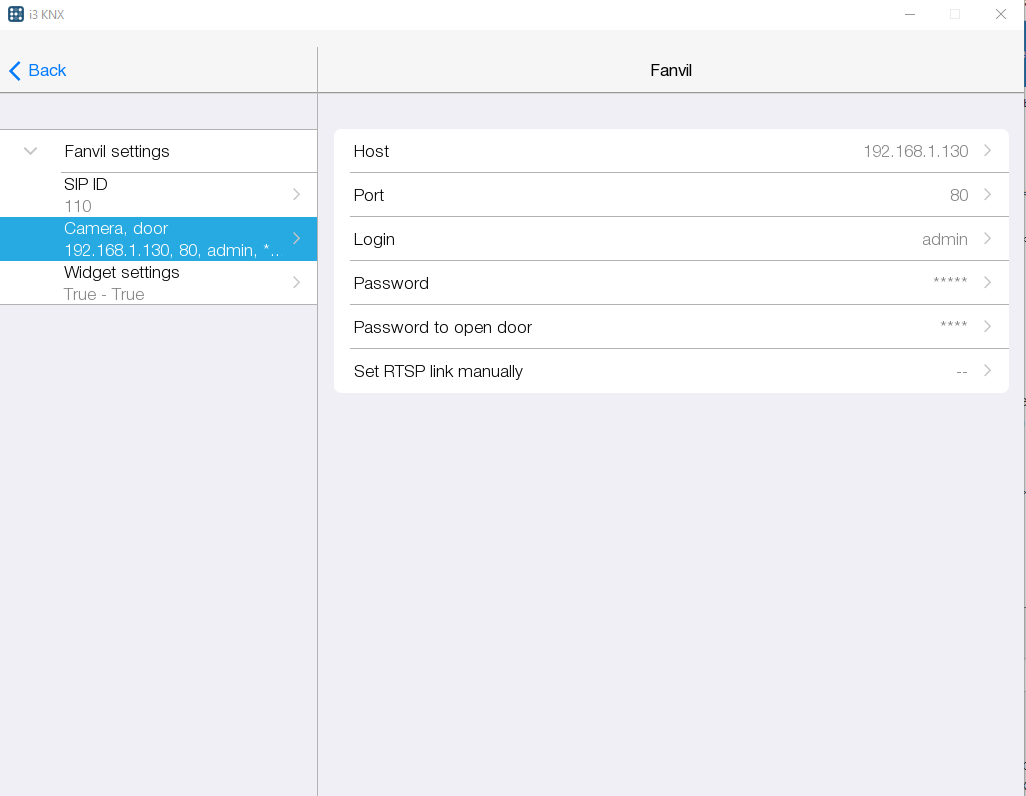

Camera, door - это настройки, которые необходимы для получения видео с камеры домофона и управления дверью. Укажите:

• Host - IP-адрес домофона Fanvil;
• Port - порт (по умолчанию 80);
• Login и Password - логин и пароль для просмотра видео потока (указаны на вкладке EGS Settings > Video > RTSP Information );
• Password to open door - пароль для открытия двери, выбранный при конфигурации домофона в web-интерфейсе (вкладка EGS Settings > Featues > Common Settings );
• Set RTSP link manually - ссылка на видеопоток (указана на вкладке EGS Settings > Video > RTSP Information )

Widget settings​

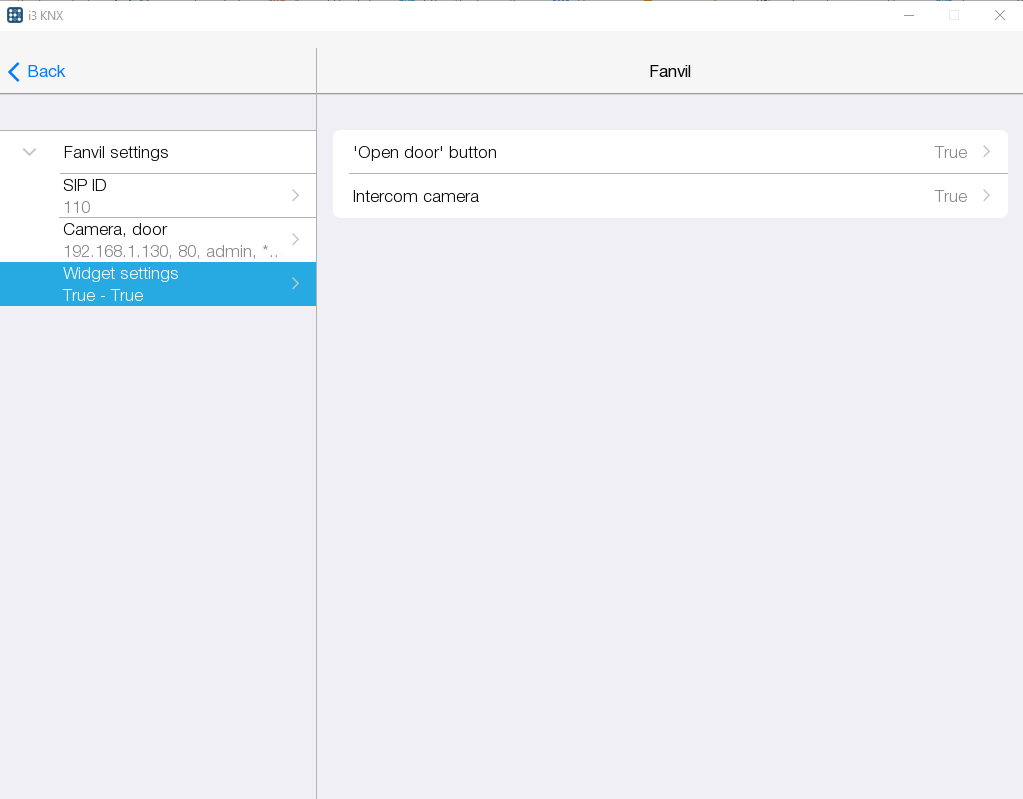

Widget settings - настройка позволяет выбрать кнопки, которые будут отображаться на виджете:

• “Open door” button - кнопка открытия двери. Чтобы кнопка отображалась на виджете, выберите “True”, иначе - “False”.
• Intercom camera - отображение видео с камеры на виджете. Чтобы поток отображался, выберите “True”, иначе - “False”.

Akuvox​

Akuvox - это домофоны с функцией аудио вызова, а также возможностью получения видео-потока с камеры домофона БЕЗ совершения вызова. Получить видео с камеры домофона и управлять сухими контактами можно, указав IP адрес, логин и пароль домофона (настройки описаны далее). Akuvox не имеют встроенного SIP-сервера. Для интеграции домофонов Akuvox в KNX Home Server, вам потребуется внешний SIP-сервер – обратитесь к вашему дистрибьютору, чтобы получить рекомендации по выбору SIP-сервера.

Настройка видеофонных панелей Akuvox​

• В зависимости от модели и версии прошивки видеофонов настройки могут отличаться.

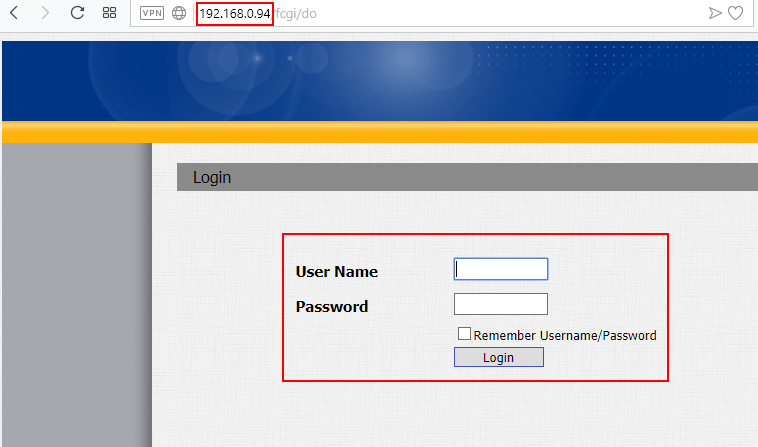

1. Войдите в веб-интерфейс видеофонной панели, введите логин и пароль (по умолчанию admin и admin).

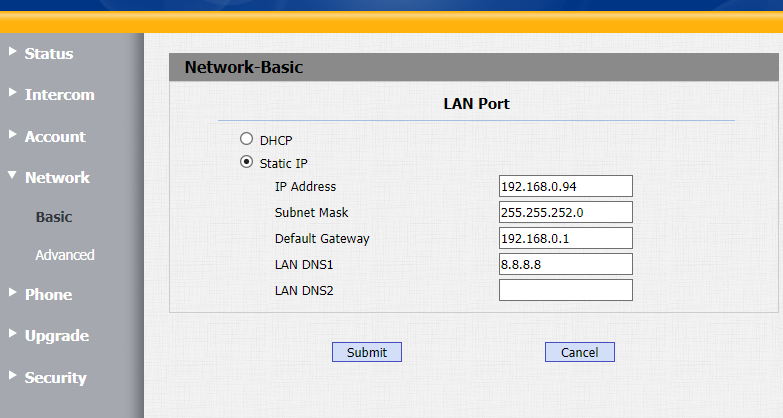

2. Настройте IP-адреса видеофонной панели так, как требуется для сети Вашей SIP-системы.

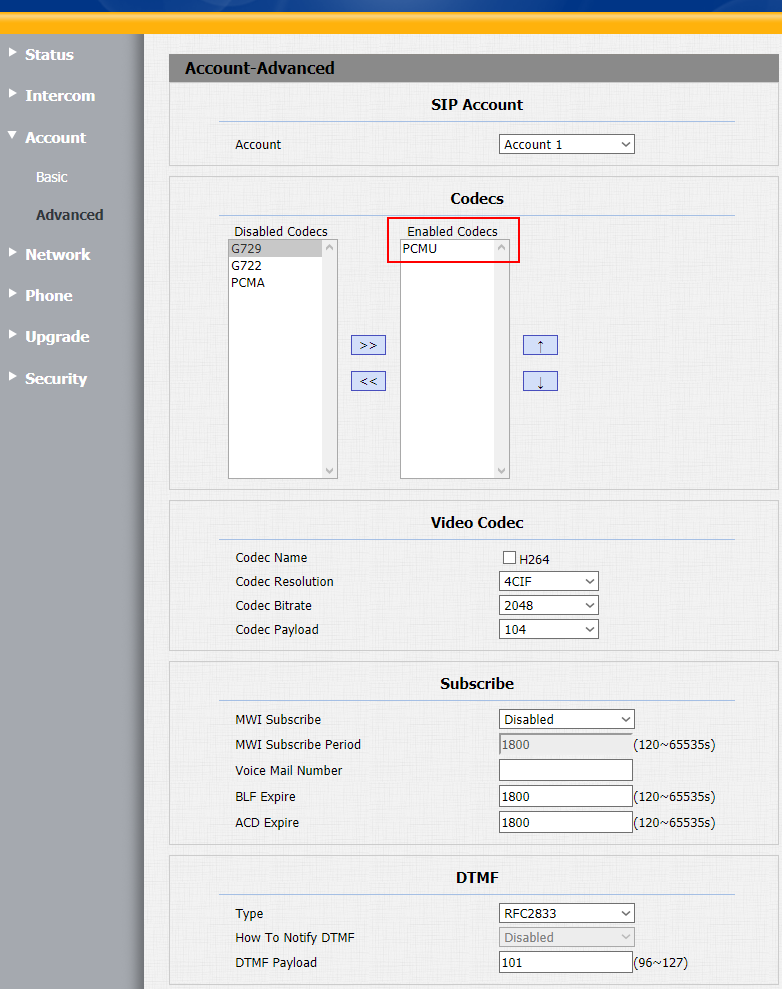

3. Задайте аудиокодеки.

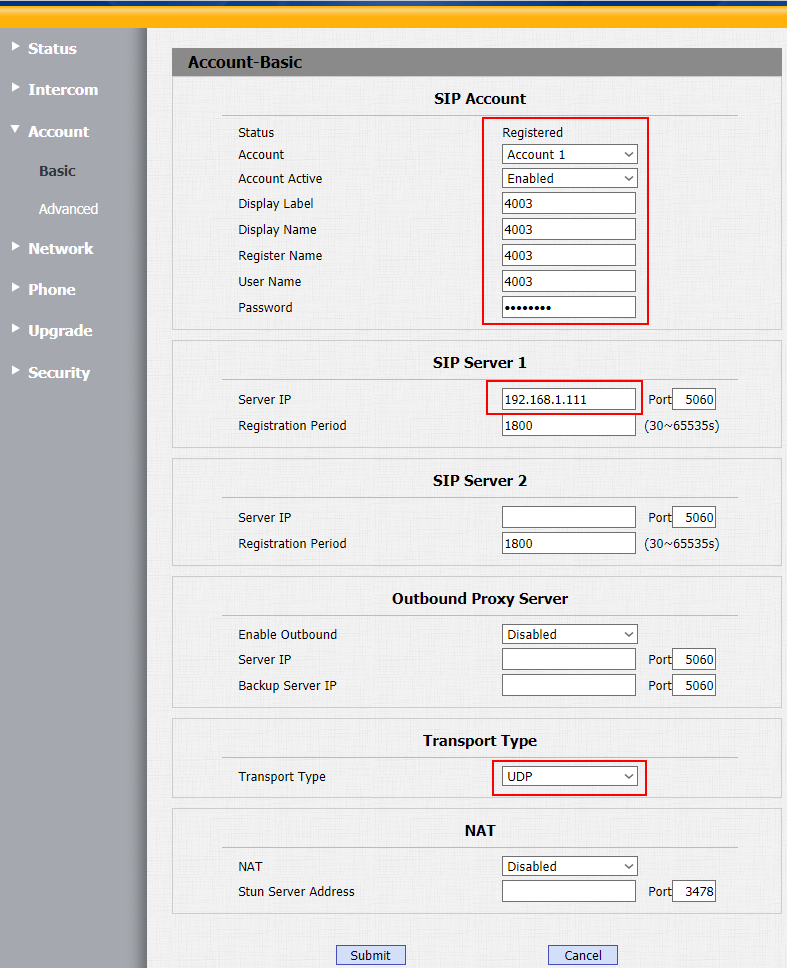

4. Задайте параметры доступа к внешнему SIP-серверу:

• Нажмите кнопку Submit . При успешном подключении к SIP-серверу должен отобразиться статус аккаунта Registered.

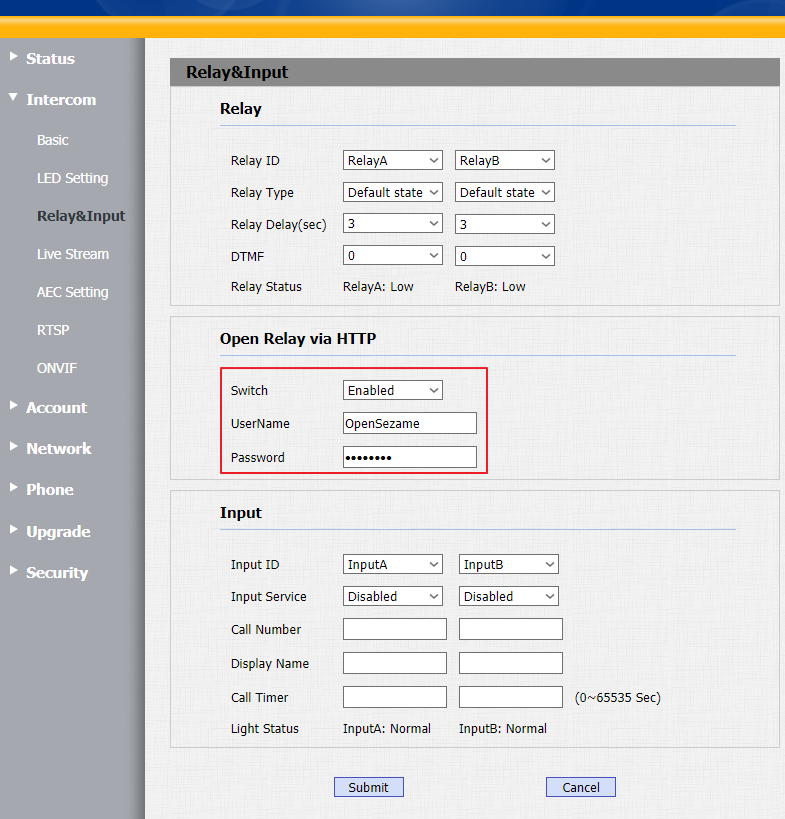

5. Настройте параметры управления открытием двери по HTTP.

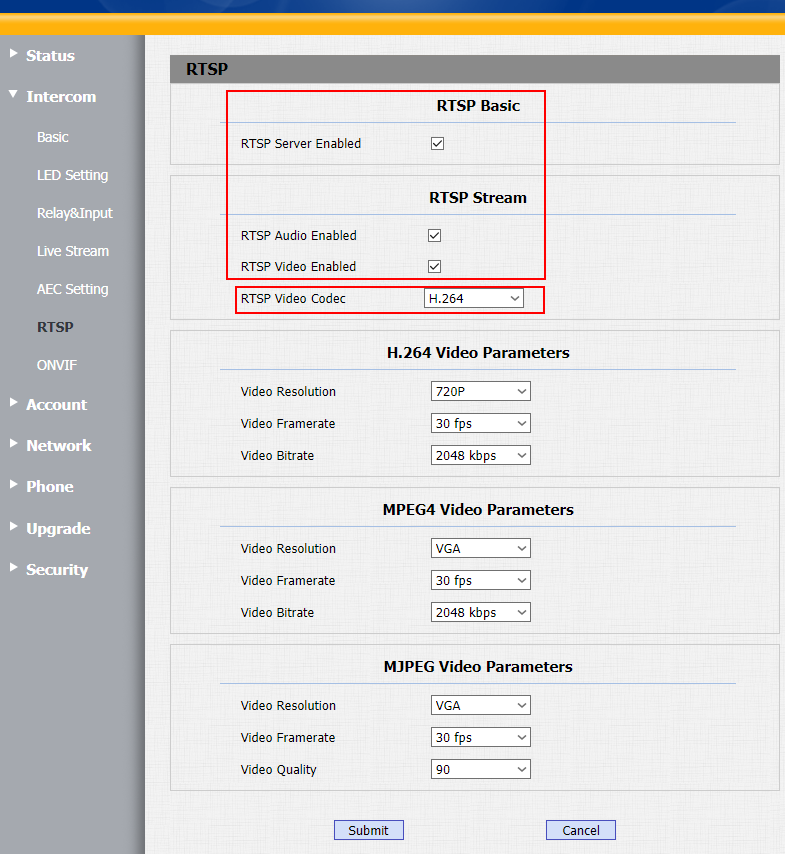

6. Настройте параметры видеопотока.

• Вы можете поэкспериментировать с видеокодеком, выбирая между H.264, MPEG4 или MJPEG.

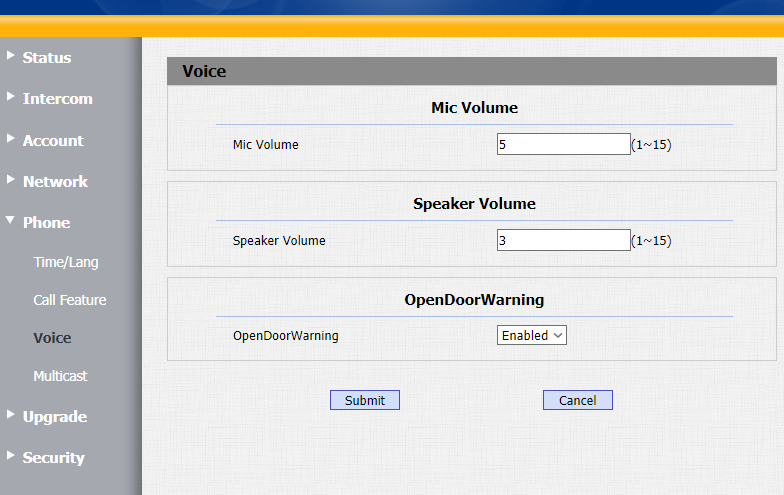

7. Настройте параметры звука.

• Слишком большая громкость может приводить к появлению эха.

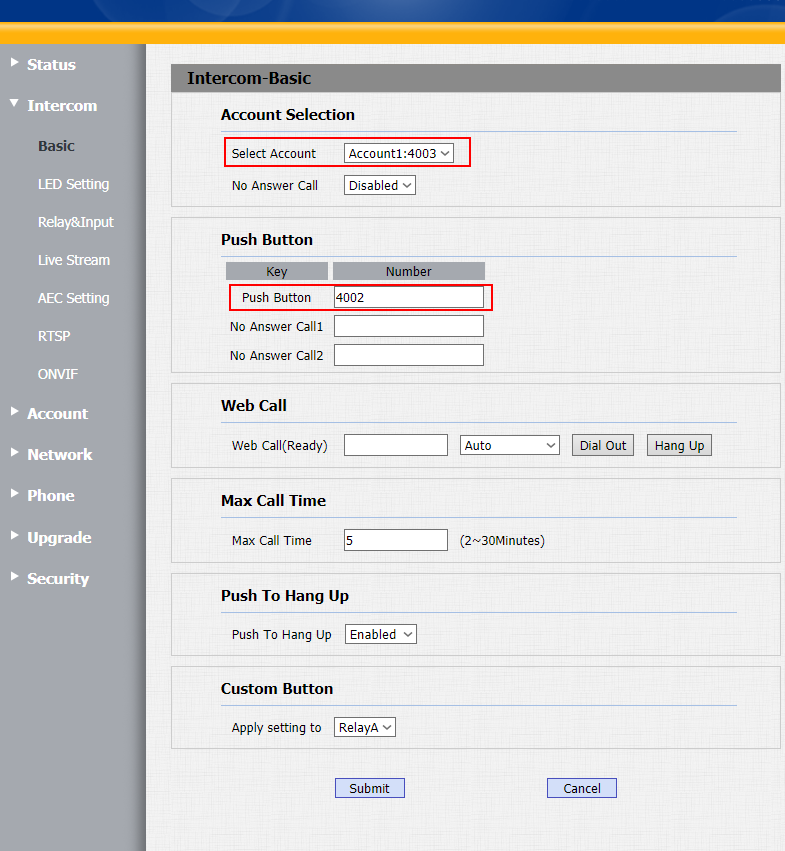

8. Номер домофонной панели (например, 4003) и панели с приложением i3 KNX (например, 4002) можно изменить на этой вкладке:

Подключение к Akuvox в i3 KNX​

В i3 KNX откройте Конфигуратор > Устройства , нажмите на + и выберите пункт SIP server :

Настройте подключение к SIP серверу:

Параметры подключения:

• Host - IP-адрес или домен SIP-сервера. В нашем случае совпадает с адресом видео-домофонной панели, на которой запущен сервер;
• Port - порт подключения к SIP-серверу. По умолчанию 5060;
• First RTP Port - начало диапазона портов голосового обмена. По умолчанию 7078;
• Last RTP Port - конец диапазона портов голосового обмена. По умолчанию 9078;
• Video RTP port - порт для видеообмена. По умолчанию 40004;
• SIP ID - SIP номер абонента, который представляет на SIP-сервере панель управления. Чтобы вызвать вашу панель управления, нужно будет набрать этот номер;
• Caller ID - имя абонента (может совпадать с SIP номером);
• Password - пароль подключения абонента к SIP-серверу;
• Do Not Disturb - режим “не беспокоить”. При включении автоматически отклоняет все входящие звонки. Выберите True или False.
• Use loudspeaker - использование громкой связи. Для включения функции выберите True, для отключения - False.

Нажмите "Set subscription for i3 KNX" в настройках SIP-сервера и введите в таблицу данные всех абонентов, зарезервированных для i3 KNX. Это необходимо, если i3 KNX будет работать на нескольких устройствах – каждому из них нужен уникальный SIP ID:

• Номера будут присвоены панелям i3 KNX автоматически, при входе в проект. В таблице – списке абонентов, можно назначать SIP номера панелям управления, которые уже используют этот проект.

Для добавления нового абонента, нажмите "+" в правом верхнем углу окна редактора. Укажите SIP ID абонента и остальные данные его настроек:

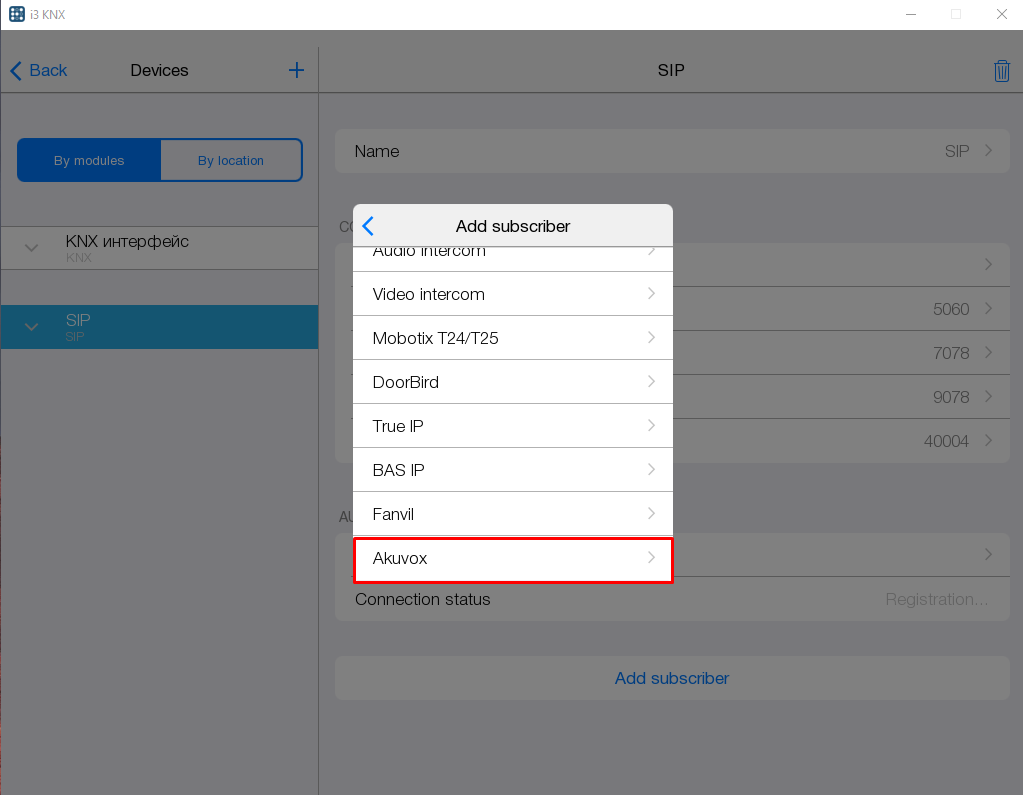

Нажмите "Добавить абонента (Add subscriber)" чтобы добавить Akuvox в качестве видео-домофона, которым можно управлять с виджета i3 KNX. Виджет отобразит видео с домофона, позволит открыть дверь, вызвать домофон и принять вызов:

SIP ID​

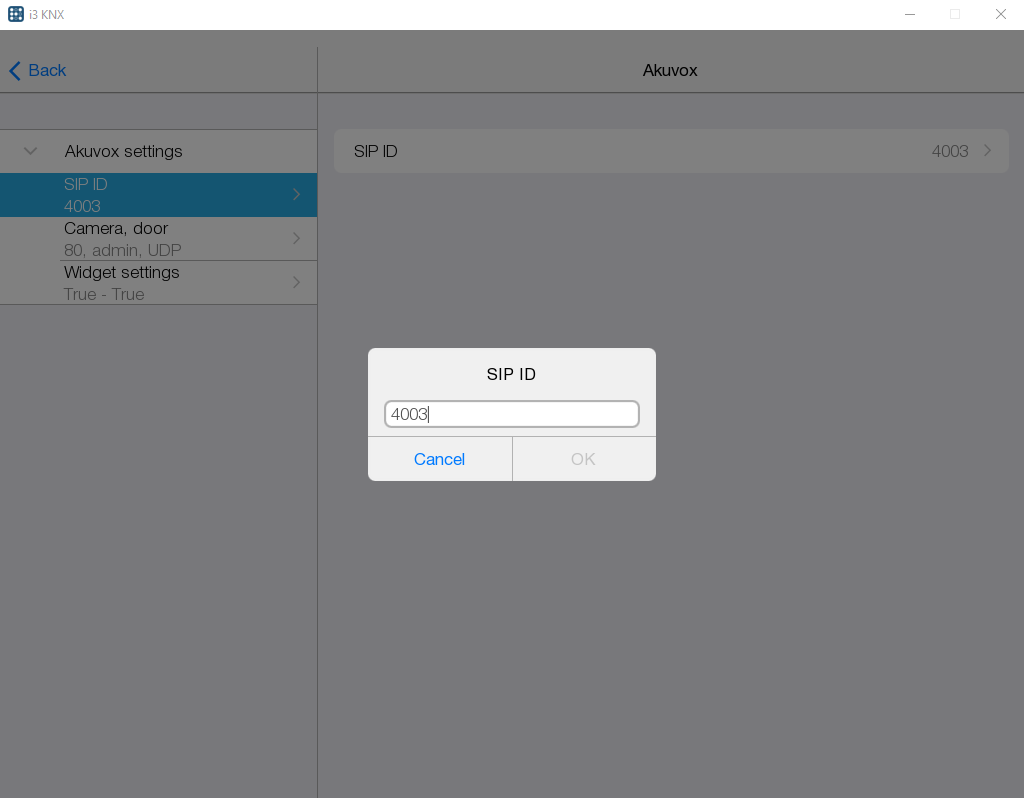

Для настройки SIP ID введите номер абонента - домофона Akuvox на SIP сервере, и нажмите Ок .

Camera, door​

Camera, door - это настройки, которые необходимы для получения видео с камеры домофона и управления дверью. Укажите:

• Host - IP-адрес домофона Akuvox;
• Port: 80 - порт;
• Login и Password - логин и пароль, которые вы использовали для входа в веб-интерфейс домофона при его первичной настройке;
• Set RTSP link manually - на виджете домофона вы можете отображать видео-поток не со встроенной камеры, а с любой внешней. В этом случае укажите полную ссылку на поток, включая логин и пароль. Также эта настройка может потребоваться при работе с моделью домофона, которая отдает видео-поток по нестандартной ссылке.

Widget settings​

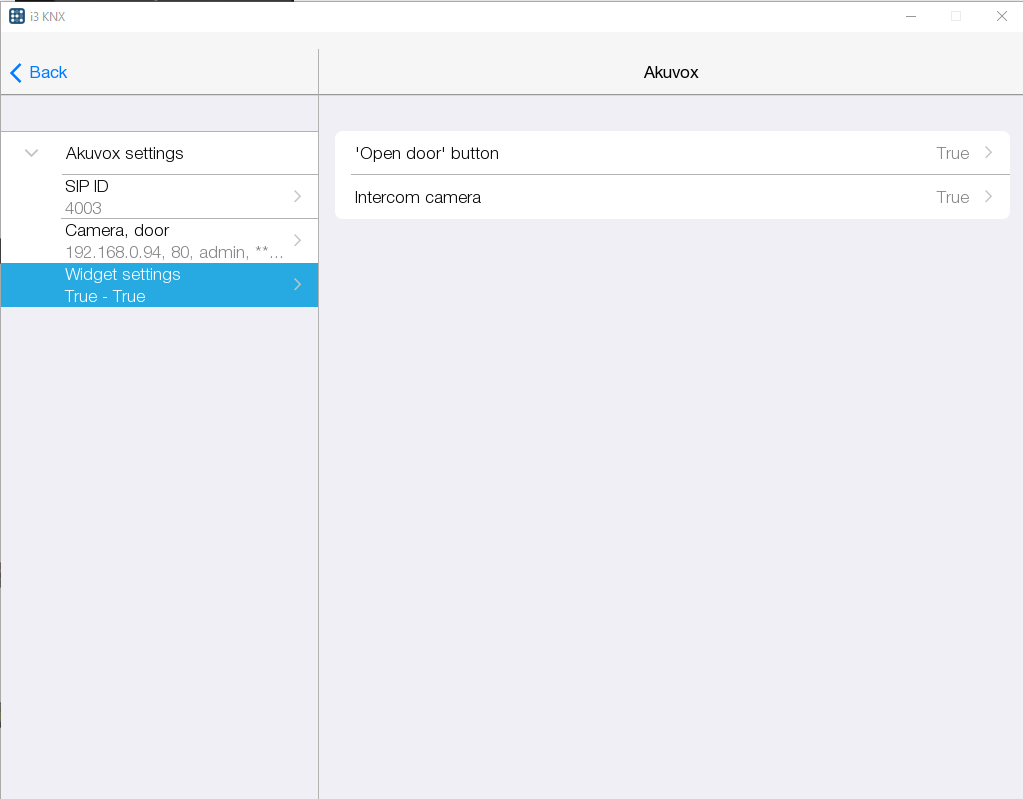

Widget settings - настройка позволяет выбрать кнопки, которые будут отображаться на виджете:

• “Open door” button - кнопка открытия двери. Чтобы кнопка отображалась на виджете, выберите “True”, иначе - “False”.
• Intercom camera - отображение видео с камеры на виджете. Чтобы поток отображался, выберите “True”, иначе - “False”.

Fermax​

Fermax - это домофоны с функцией аудио вызова, а также возможностью получения видео-потока с камеры домофона БЕЗ совершения вызова. Получить видео с камеры домофона и управлять сухими контактами можно, указав IP адрес, логин и пароль домофона (настройки описаны далее). Fermax не имеют встроенного SIP-сервера. Для интеграции домофона в KNX Home Server, вам потребуется внешний SIP-сервер – обратитесь к вашему дистрибьютору, чтобы получить рекомендации по выбору SIP-сервера.

Настройка видеофонных панелей Fermax​

• В зависимости от модели и версии прошивки видеофонов настройки могут отличаться.

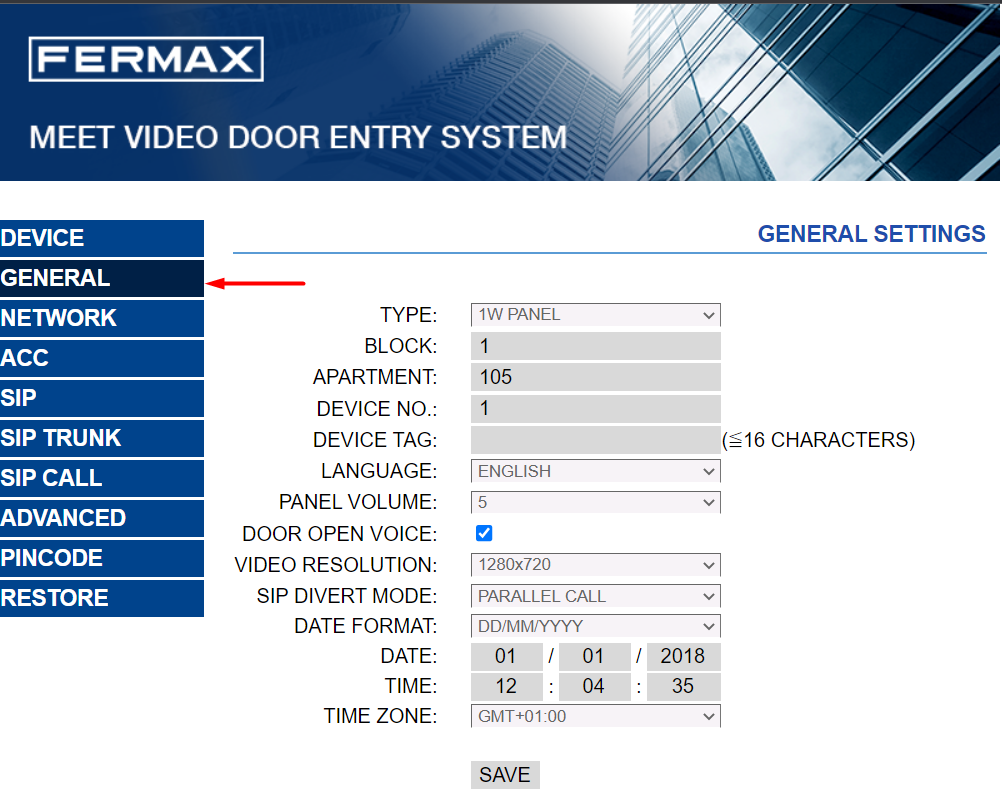

1. В web-интерфейсе нажмите кнопку ОСН.НАСТР., выберите тип панели и заполните дополнительные параметры настроек.

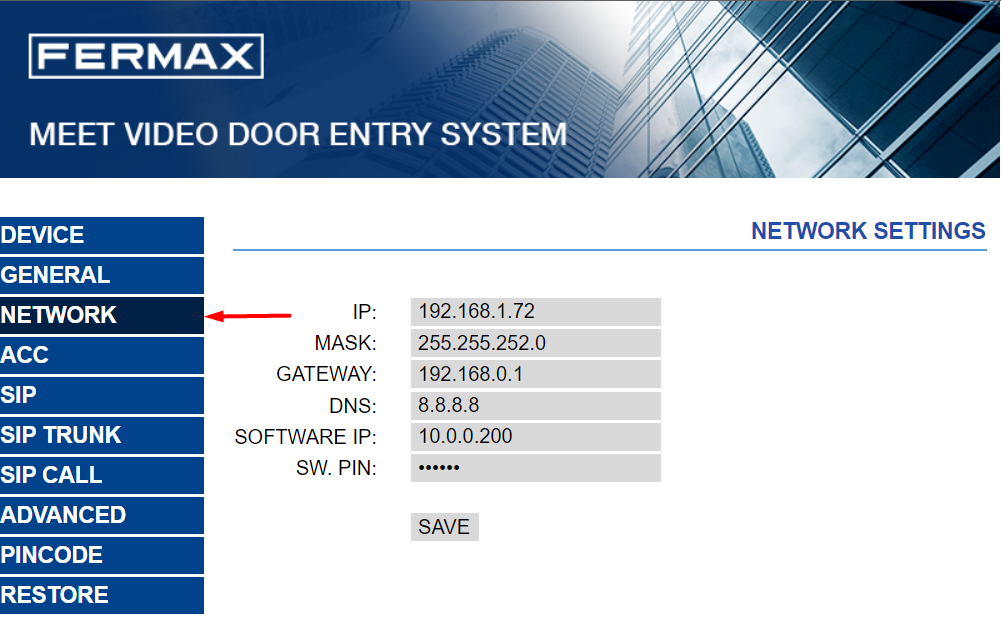

2. В настройках сетевых протоколов установите ip адрес, маску подсети и шлюз подсети, доступную для остальных используемых устройств.

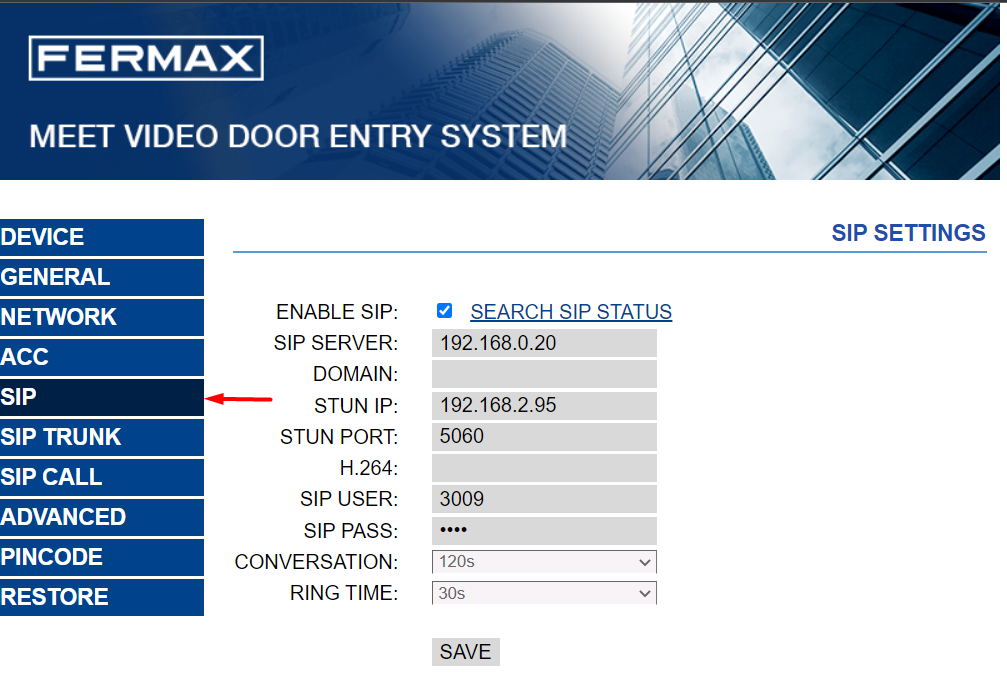

3. Чтобы совершать звонки между панелями iRidium, звонить с IP-видеодомофона в i3 KNX и обратно, необходимо правильно настроить SIP сервер. Настроим работу домофона одновременно в режиме SIP абонента, для этого в web-интерфейсе перейдите на вкладку SIP:

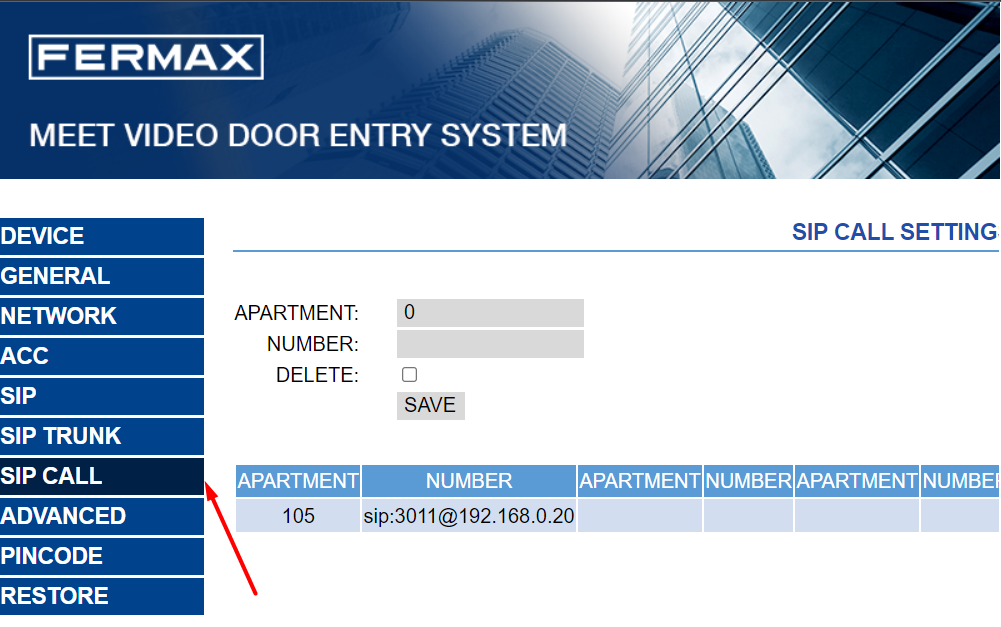

4. В web-интерфейсе нажмите кнопку SIP ВЫЗОВЫ. Эта опция позволяет генерировать вызовы на мобильные устройства (смартфоны) в тех случаях, когда в установке нет монитора MEET, связанного с квартирой. Вызов может быть принят одновременно на 8 смартфонах.

Кроме того, можно одновременно генерировать вызовы на несколько MEET-устройств и/или SIP устройств третьих лиц, используя протокол SIP вместо протокола FERMAX MEET. На панель нужно импортировать файл CSV с информацией об устройстве или устройствах, на которые будет поступать вызов.

В поле “КВАРТИРА” указываются номера, которые нужно набрать на панели. В поле “НОМЕР SIP” указываются адреса перенаправления в формате: sip:user@IP_SIP_SERVER, где user – идентификатор, с которым вызываемое устройство запрограммировано на SIP-сервере, а IP_SIP_SERVER – IP-адрес SIP-сервера.

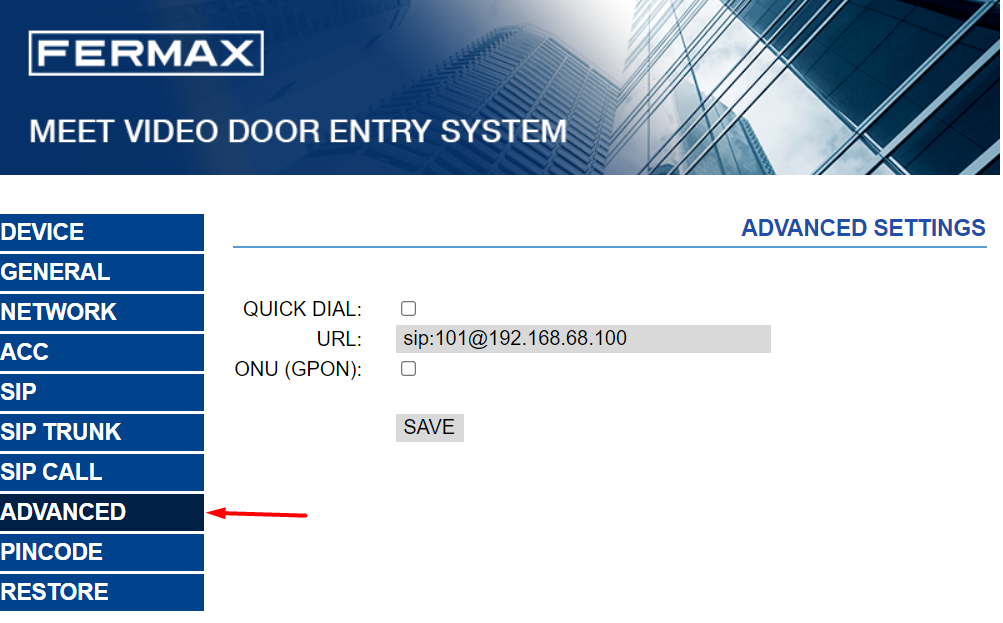

5. При необходимости заполните некоторые дополнительные настройки, например, быстрый набор и звонок через справочник (телефонную книгу).

Подключение к Fermax в i3 KNX​

В i3 KNX откройте Конфигуратор > Устройства , нажмите на + и выберите пункт SIP server :

Настройте подключение к SIP серверу:

Параметры подключения:

• Host - IP-адрес или домен SIP-сервера. В нашем случае совпадает с адресом видео-домофонной панели, на которой запущен сервер;
• Port - порт подключения к SIP-серверу. По умолчанию 5060;
• First RTP Port - начало диапазона портов голосового обмена. По умолчанию 7078;
• Last RTP Port - конец диапазона портов голосового обмена. По умолчанию 9078;
• Video RTP port - порт для видеообмена. По умолчанию 40004;
• SIP ID - SIP номер абонента, который представляет на SIP-сервере панель управления. Чтобы вызвать вашу панель управления, нужно будет набрать этот номер;
• Caller ID - имя абонента (может совпадать с SIP номером);
• Password - пароль подключения абонента к SIP-серверу;
• Do Not Disturb - режим “не беспокоить”. При включении автоматически отклоняет все входящие звонки. Выберите True или False.
• Use loudspeaker - использование громкой связи. Для включения функции выберите True, для отключения - False.

Нажмите "Set subscription for i3 KNX" в настройках SIP-сервера и введите в таблицу данные всех абонентов, зарезервированных для i3 KNX. Это необходимо, если i3 KNX будет работать на нескольких устройствах – каждому из них нужен уникальный SIP ID:

• Номера будут присвоены панелям i3 KNX автоматически, при входе в проект. В таблице – списке абонентов, можно назначать SIP номера панелям управления, которые уже используют этот проект.

Для добавления нового абонента, нажмите "+" в правом верхнем углу окна редактора. Укажите SIP ID абонента и остальные данные его настроек:

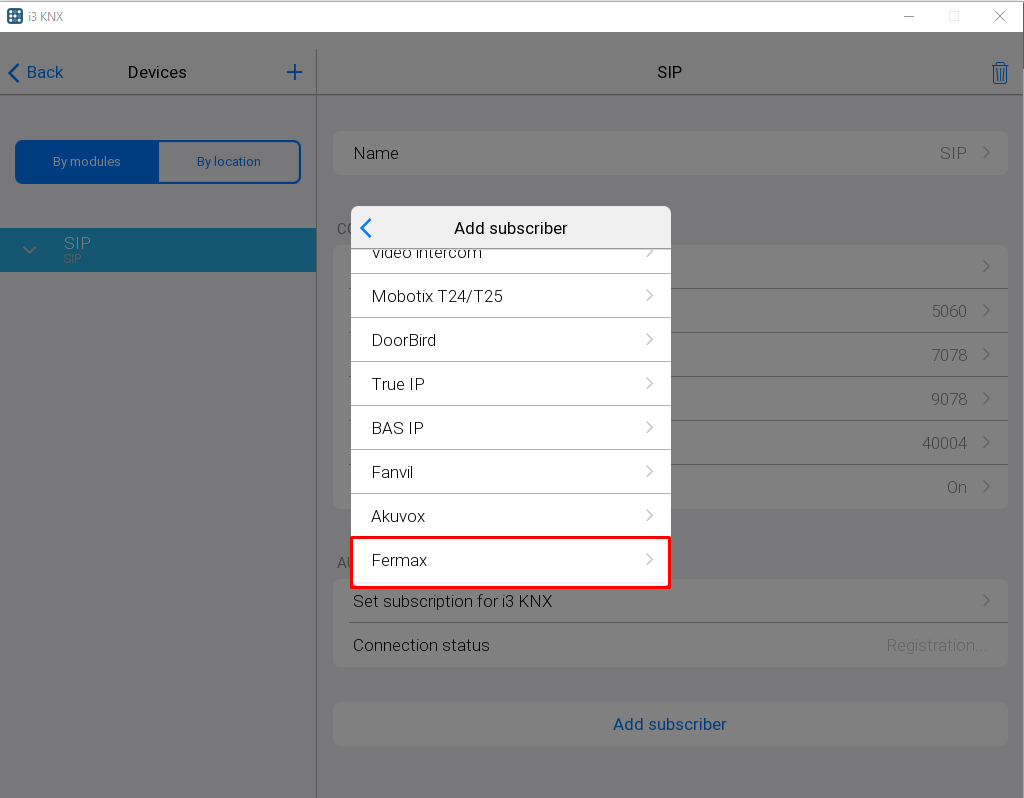

Нажмите "Добавить абонента (Add subscriber)" чтобы добавить Fermax в качестве видео-домофона, которым можно управлять с виджета i3 KNX. Виджет отобразит видео с домофона, позволит открыть дверь, вызвать домофон и принять вызов:

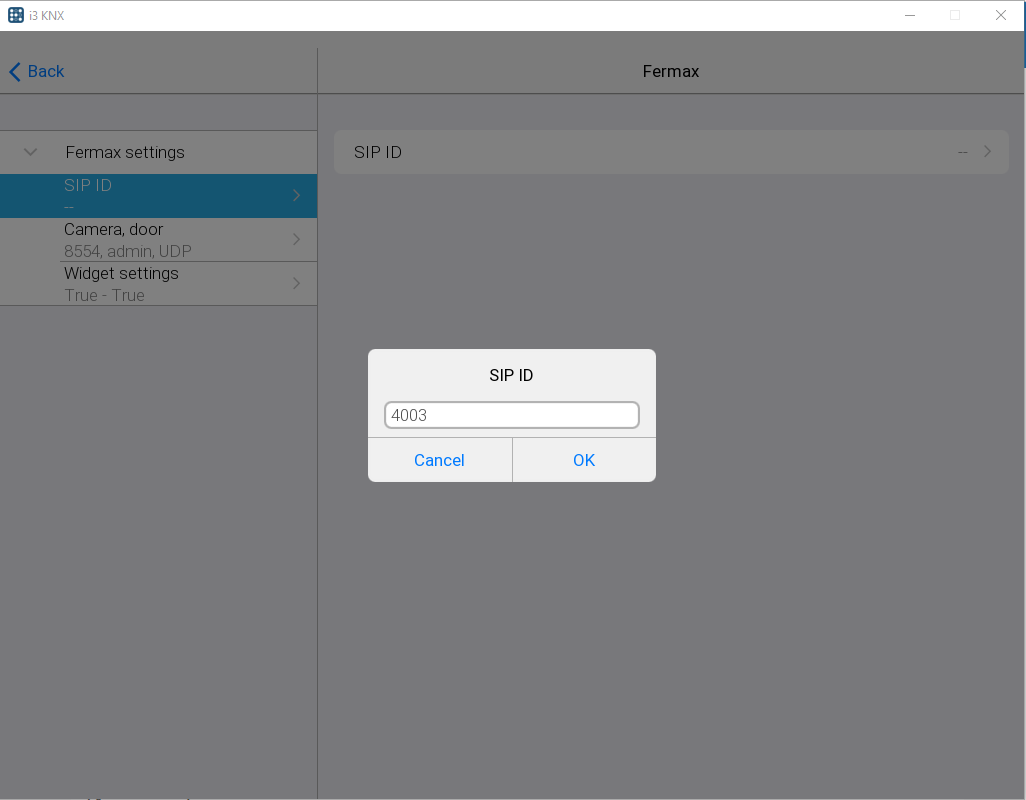

SIP ID​

Для настройки SIP ID введите номер абонента - домофона Fermax на SIP сервере, и нажмите Ок .

Camera, door​

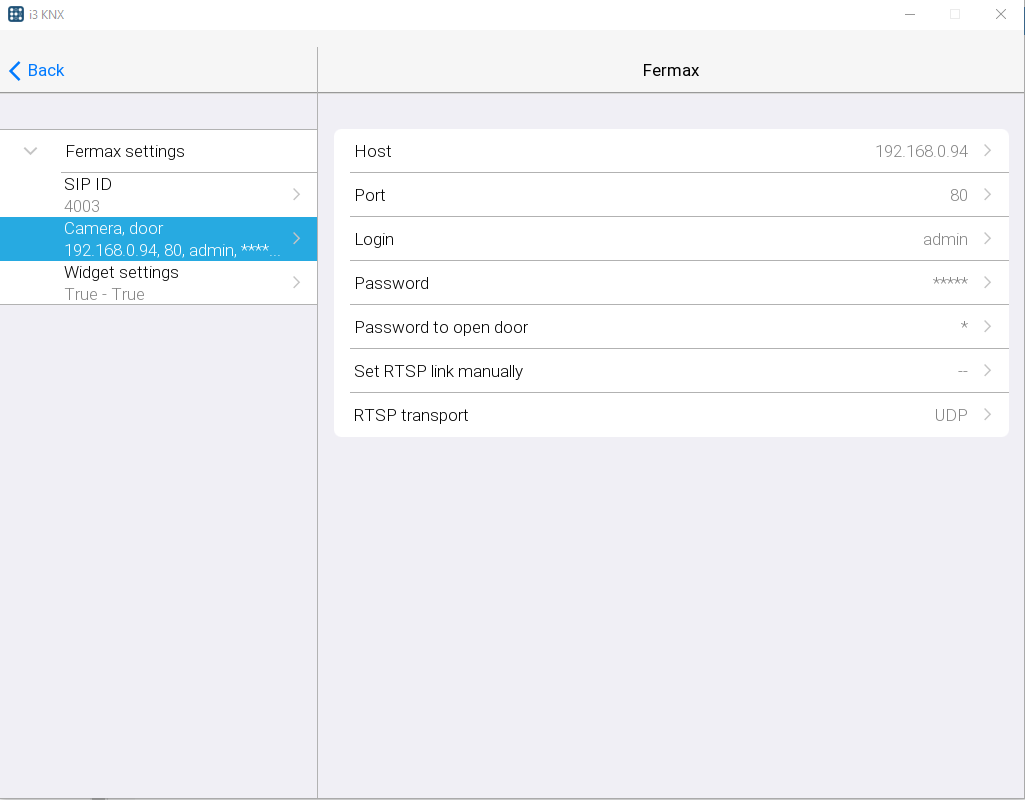

Camera, door - это настройки, которые необходимы для получения видео с камеры домофона и управления дверью. Укажите:

• Host - IP-адрес домофона Fermax;
• Port: 80 - порт;
• Login и Password - логин и пароль, которые вы использовали для входа в веб-интерфейс домофона при его первичной настройке;
• Set RTSP link manually - на виджете домофона вы можете отображать видео-поток не со встроенной камеры, а с любой внешней. В этом случае укажите полную ссылку на поток, включая логин и пароль. Также эта настройка может потребоваться при работе с моделью домофона, которая отдает видео-поток по нестандартной ссылке.

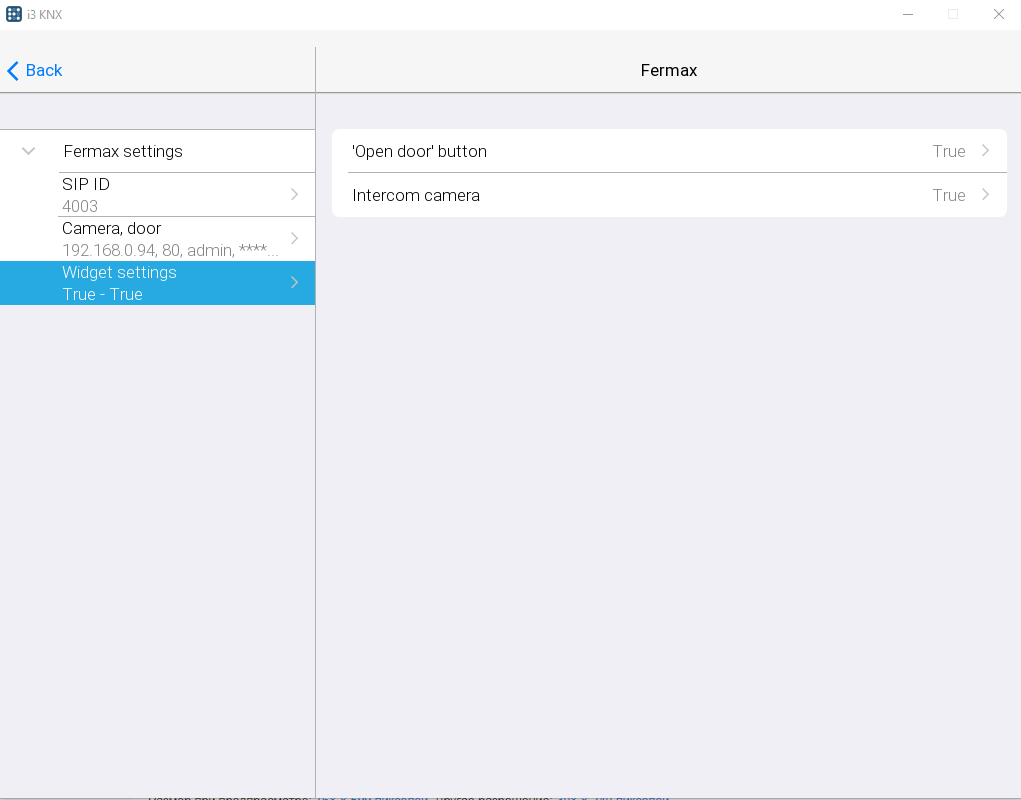

Widget settings​

Widget settings - настройка позволяет выбрать кнопки, которые будут отображаться на виджете:

• “Open door” button - кнопка открытия двери. Чтобы кнопка отображалась на виджете, выберите “True”, иначе - “False”.
• Intercom camera - отображение видео с камеры на виджете. Чтобы поток отображался, выберите “True”, иначе - “False”.
