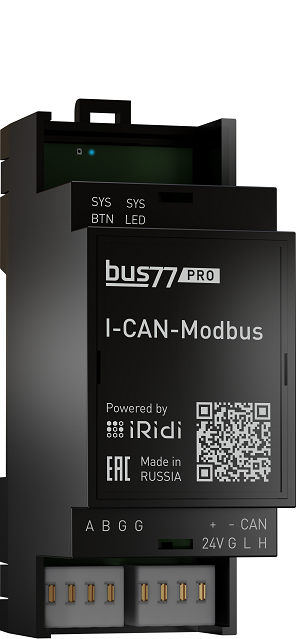

Hardware ⇒ I-CAN-Modbus

документация обновлена 01.01.2024

Описание​

Устройство предназначено для установки в проектах автоматизации квартир, домов, зданий в децентрализованной сети bus77 iRidi©.
Модуль содержит один разъем последовательного интерфейса связи RS-485 для управления сторонним оборудованием по протоколу Modbus RTU

• Функционал устройства определяется прошивками, предназначенными для подключения и управления определенным сторонним оборудованием, подробнее в разделе Прошивки и схемы подключения.

Реестр российской продукции​

• Реестр радиоэлектронной продукции продукции Минпромторг: Каталог продукции ГИСП
• Реестр программно-аппаратных комплексов Минцифры: Каталог ПАК Минцифры

Применение​

Предназначен для управления сторонним оборудованием по протоколу Modbus RTU в проектах автоматизации квартир, домов, зданий в децентрализованной сети bus77 iRidi©.
Функционал определяется прикладным программным обеспечением (прошивкой) устройства.

Технические характеристики​

Прошивки и схемы подключения​

Важно!. На концах шины RS-485 (Modbus) всегда необходимо устанавливать терминальные резисторы 120 Ом! Отсутствие терминальных резисторов может приводить к нестабильной работе шины!

• ВНИМАНИЕ: При организации соединений по интерфейсу RS-485 необходимо обеспечить электрическое согласование общего провода (GND) между всеми устройствами сети, шлюзами и источниками питания. Отсутствие общего потенциала земли может привести к возникновению паразитных токов, повреждению интерфейсных цепей и утрате работоспособности оборудования. Нарушение данного требования рассматривается как несоблюдение условий эксплуатации и может повлечь утрату гарантийных обязательств производителя.

  При подключении устройства будте внимательны! Подача питания шины 24 вольта на линию A/B RS-485 приведет к выходу устройства из строя!

Прошивка для управления кондиционерами Hisense​

Назначение прошивки:

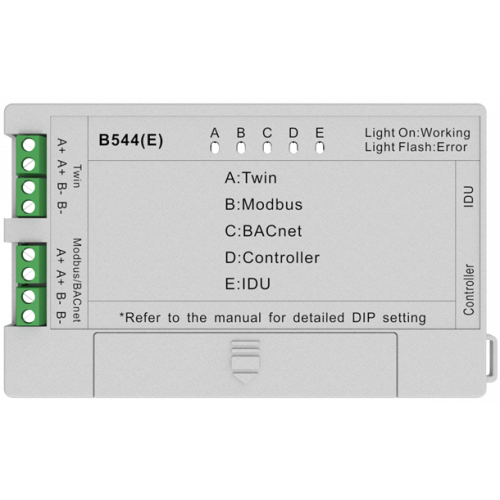

Прошивка предназначена для управления кондиционерами производства Hisense через адаптера преобразования сигнала B544(E)

'Поддерживаемый функционал: '

• Включить или выключить кондиционер
• Установить целевую температуру
• Выбрать режим работы
• Управлять скоростью воздушного потока
• Активировать горизонтальное и вертикальное качание ламелей

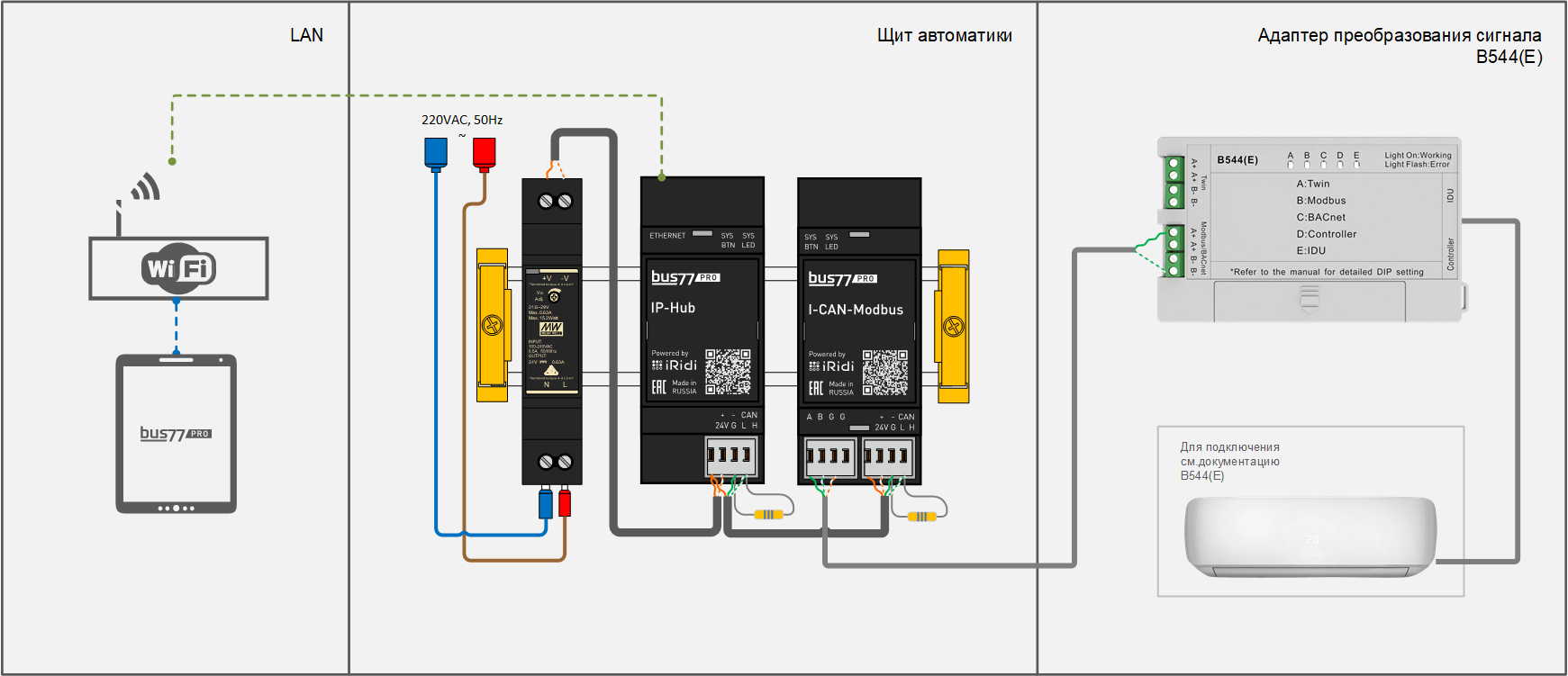

'Схема подключения: '
Внимание! Все работы по подключению и коммутации кабелей выполнять при отключенном электропитании устройств!

'Обратите внимание, что к устройству I-CAN-Modbus можно подключить только один шлюз B544(E)! '

Подключение клемм A B устройства I-CAN-Modbus производить к соответствующим клеммам A+ B+ Modbus/BACnet блока B544(E), в соответствии с официальной документацией.

• ПРЕДОСТЕРЕЖЕНИЕ:

Обратите внимание, что не все кондиционеры Hisense работают с адаптером B544(E)! Перед покупкой кондиционера обязательно проконсультируйтесь у вашего дилера!

Прошивка для вентиляции Minibox с автоматикой Zentec​

Назначение прошивки:
Прошивка предназначена для интеграции управления вентиляционными установками производителя Minibox с автоматикой Zentec (контроллеры М100 для управления системами Minibox серии Е ) по протоколу Modbus RTU.

Поддерживаемый функционал:

• Включить/выключить вентиляционную установку,
• Задать температуру подогрева приточного воздуха,
• Задать скорость вентиляции,
• Увидеть наличие ошибки вентиляционной установки,
• Выбрать режимы работы вентиляционной установки.

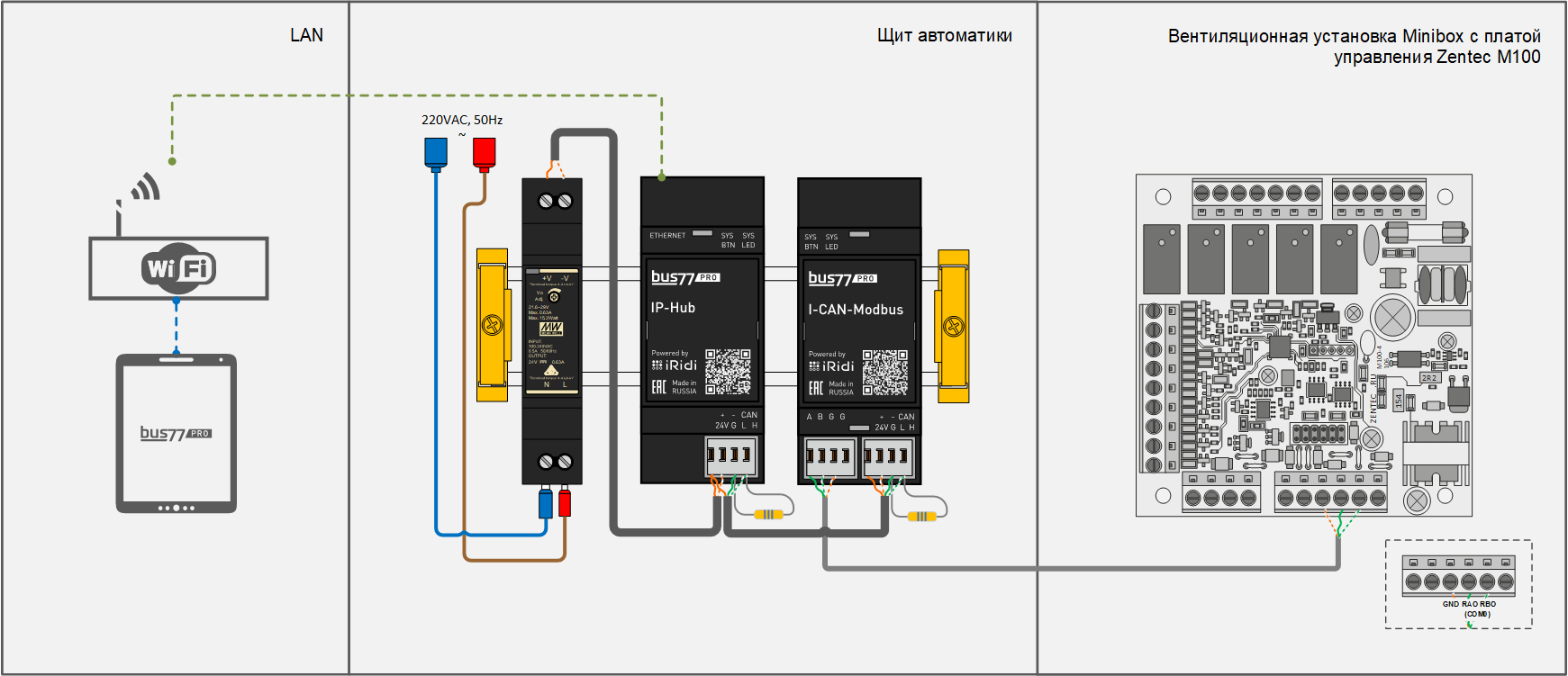

Схема подключения:

• Внимание! Все работы по подключению и коммутации кабелей выполнять при отключенном электропитании устройств и вентиляционной установки.


Подключение клемм A B GND устройства I-CAN-Modbus производить к соответствующим клеммам COM0 блока XS3 платы Zentec M100 (контакты 03 - GND, контакт 04 - RA0, контакт 05 - RВ0), в соответствии с заводской документацией Zentec M100 для установок Minibox серии Е .

Подробнее о настройке и добавлении устройств, а также функционале прошивки указано в документации на приложение Bus77 Home.

Прошивка для вентиляции Royal Clima​

Назначение прошивки: Прошивка предназначена для интеграции управления вентиляционными установками производителя Royal Clima по протоколу Modbus RTU.
Поддерживаемый модельный ряд SOFFIO Primo, модели:
RCS-250-P
RCS-350-P
RCS-500-P
RCS-650-P
RCS-1200-P
RCS-1600-P

Поддерживаемый функционал:

• Включение/выключение вентиляционной установки,

• Управление скоростью вращения приточного вентилятора,

• Управление скоростью вращения вытяжного вентилятора,

• Управление скоростью приточного и вытяжного вентиляторов, используя кнопки с предустановленной пользовательской конфигурацией,

• Отображение температуры приточного и вытяжного воздуха,

• Отображение ошибок вентиляционной установки,

• Отображение срока службы фильтра.

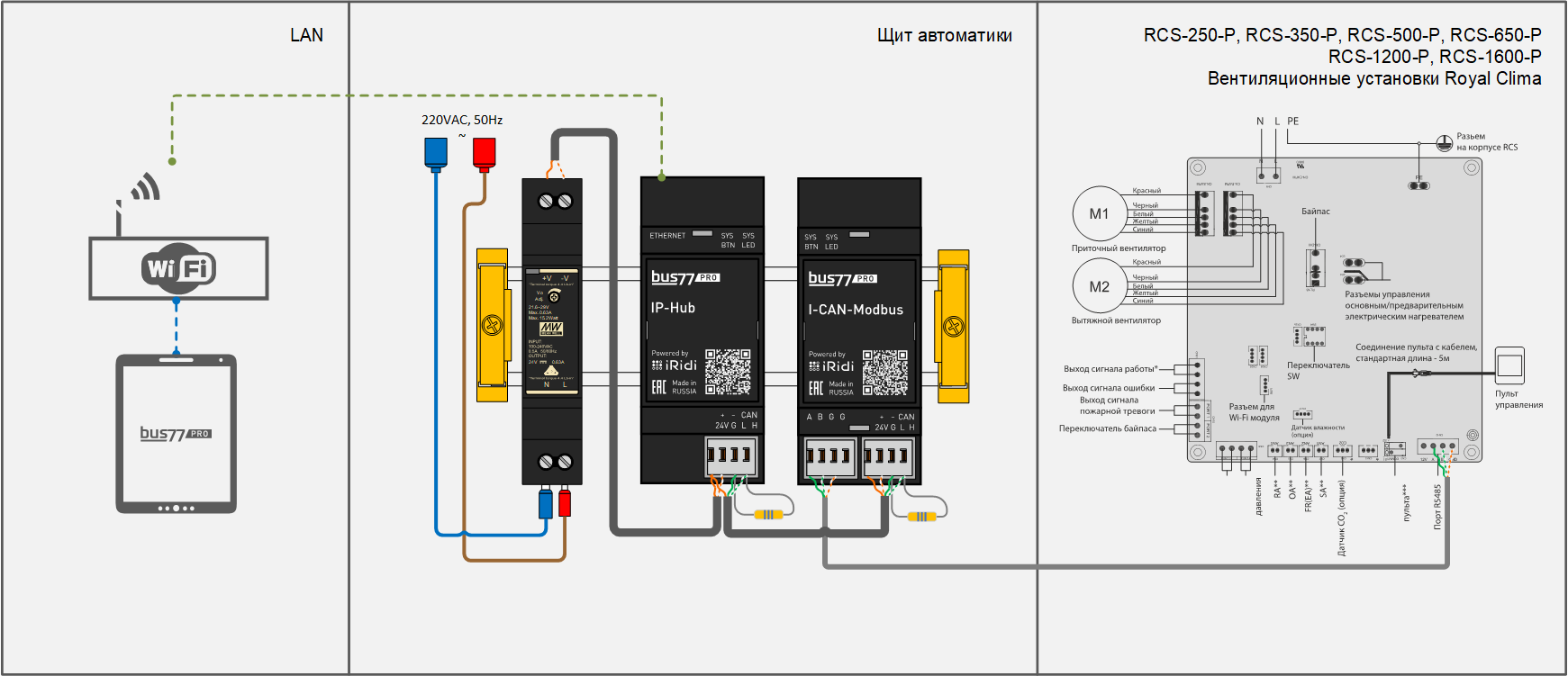

Схема подключения:

Внимание! Все работы по подключению и коммутации кабелей выполнять при отключенном электропитании устройств и вентиляционной установки.

Подключение клемм A B GND устройства I-CAN-Modbus производить к соответствующим клеммам RS485 блока CN12 платы управления вентиляционной установкой , в соответствии с заводской документацией SOFFIO Primo.

Подробнее о настройке и добавлении устройств, а также функционале прошивки указано в документации на приложение Bus77 Home.

Внимание! Все работы по подключению и коммутации кабелей выполнять при отключенном электропитании устройств!

Прошивка для управления кондиционерами через шлюз ONOKOM​

Ссылка на официальный сайт производителя ONOKOM

Назначение прошивки: управление различными кондиционерами (до 5 устройств)

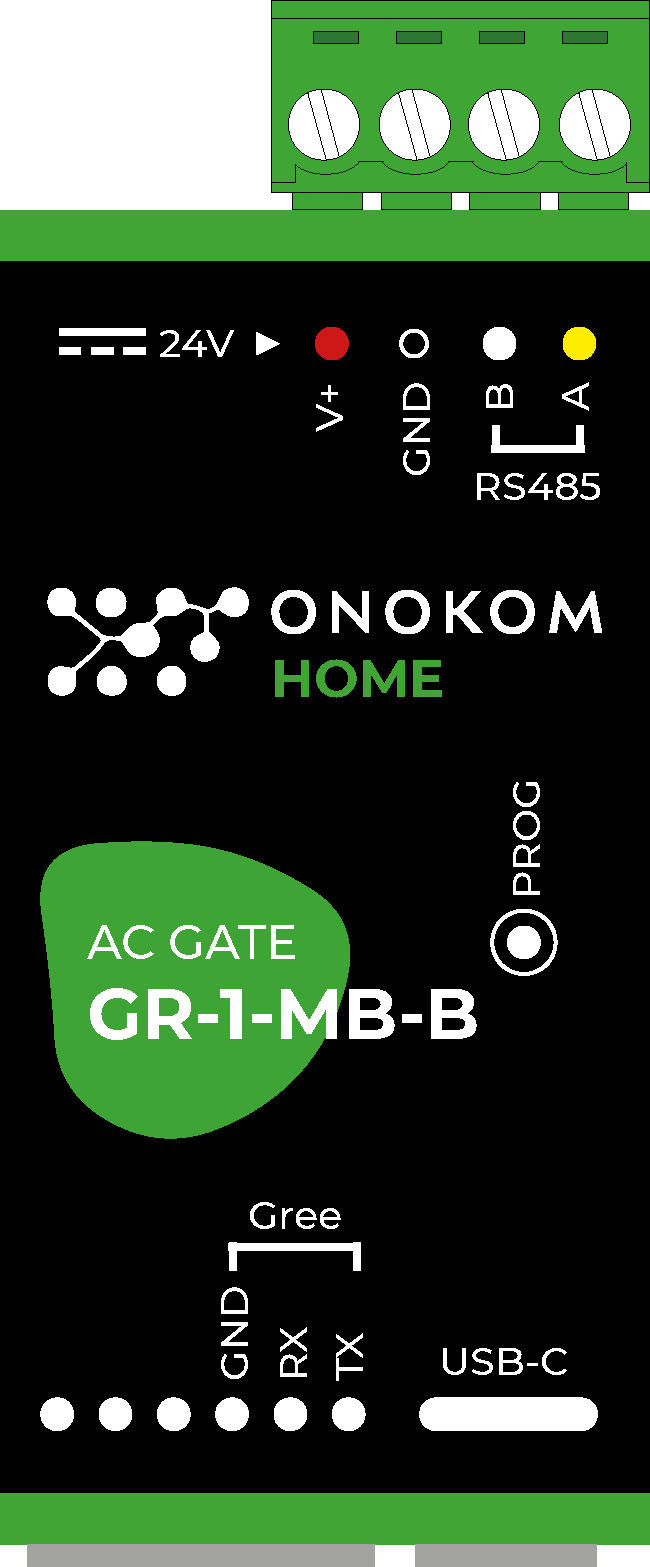

Поддерживаются текущие адаптеры ONOKOM:

Поддерживается ли конкретная модель Вашего кондиционера можно уточнить на официальном сайте производителя ONOKOM

Поддерживаемый функционал:

• Включить или выключить кондиционер
• Установить целевую температуру
• Выбрать режим работы
• Управлять скоростью воздушного потока
• Активировать горизонтальное и вертикальное качание ламелей

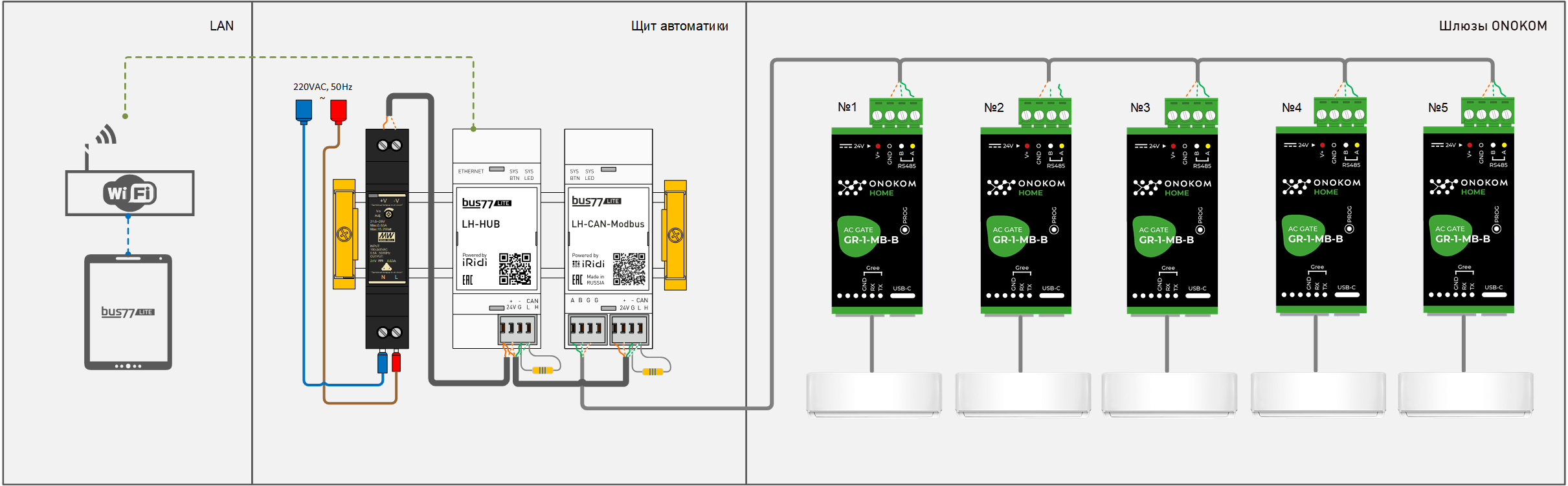

Схема подключения:

Внимание! Все работы по подключению и коммутации кабелей выполнять при отключенном электропитании устройств!

Подключение кондиционера к шлюзу ONOKOM производится в соответствии со схемами и рекомендациями производителя шлюза ONOKOM.

Прошивка для вентиляции VAKIO​

Назначение прошивки : Прошивка предназначена для интеграции управления вентиляционными установками производителя VAKIO по протоколу Modbus RTU.
Поддерживаемая модель : VAKIO CITY AIR 250. Поддерживаемый функционал: *Включение/выключение вентиляционной установки,
*Выбор режима работы вентустановки,
*Регулировка скорости вращения приточного вентилятора в Ручном режиме,
*Настройка температуры приточного воздуха,
*Интеллектуальное поддержание уровня CO2 в режиме Авто,
*Отображение ошибок вентиляционной установки.

Схема подключения:

Внимание! Все работы по подключению и коммутации кабелей выполнять при отключенном электропитании устройств и вентиляционной установки.

Подключение клемм A B устройства I-CAN-Modbus производить к соответствующим клеммам A B пульта управления вентиляционной установкой , в соответствии с заводской документацией VAKIO.

• Питание +24 В пульта управления VK-41CRC осуществляется от приточной установки. Отсутствует необходимость запитки пульта VK-41CRC от сети 220 В.

• Запрещается подключать другие устройства к линии Bus77.
  Питание сторонних устройств должно осуществляться: для AC 220V – через отдельный автоматический выключатель, для DC 24V – от отдельного блока питания.

Подробнее о настройке и добавлении устройств, а также функционале прошивки указано в документации на приложение Bus77 Home.

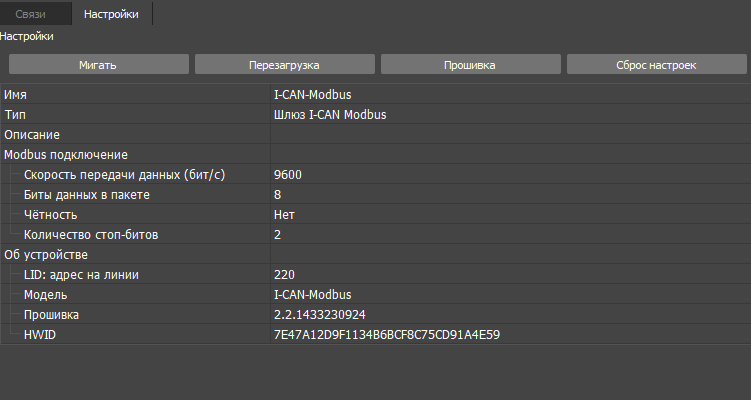

Настройка шлюза I-CAN-Modbus в Studio (проект Bus77)​

Для просмотра настроек выберите шлюз во вкладке Устройства .

Кнопки управления

Настройки​

• Настройки Modbus подключения должны быть заданы в соответствии с характеристиками, указанными в документации производителя устройства, подключенного к шлюзу, и должны совпадать с параметрами, установленными непосредственно на самом устройстве.

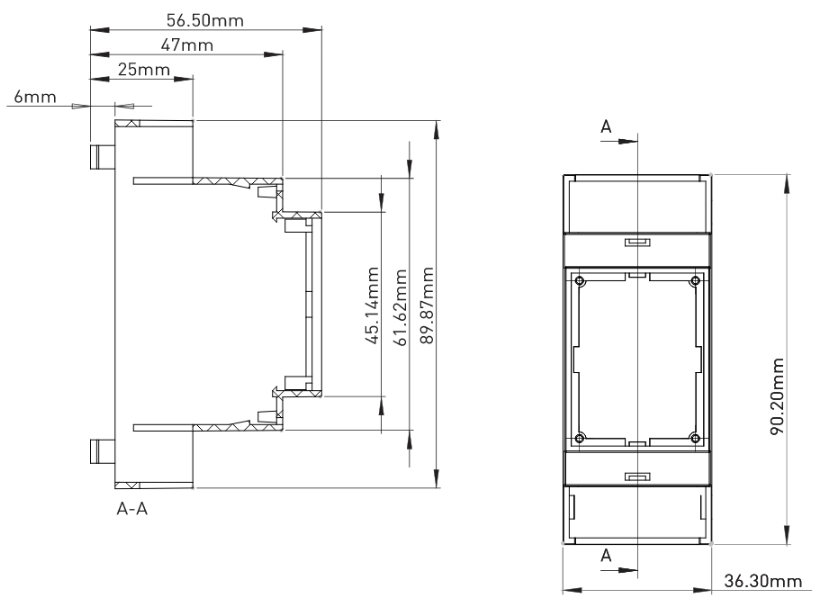

Размеры​

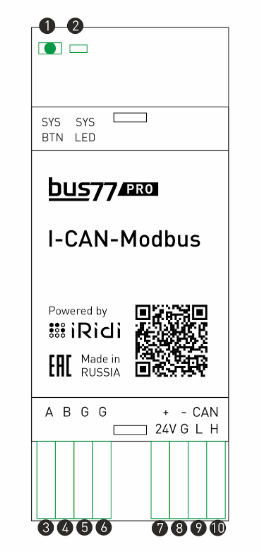

Клеммы и индикация​

Системная индикация

• (1) Системная кнопка
• (2) Системный светодиод Последовательный интерфейс RS-485:
• (3) A
• (4) B
• (5) G - Ground
• (6) G - Ground Питание и шина
• (7) +24В - плюс питания шины (24 В)
• (8) G - минус питания шины (24 В)
• (9) CAN L
• (10) CAN H

Особенности​

• Прошивки под разное стороннее оборудование
• Для подключения к шине нужно использовать клеммы CAN L и H
• Для подключения питания (24 В) к устройству нужно использовать клеммы 24V и G

Подключение и монтаж​

• Для подключения прибора к шине CAN и к блоку питания рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.
• Монтаж осуществляется на DIN рейку шириной 35мм.
• Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.
• Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.
Средний срок службы изделия - не менее 5 лет.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 60 месяцев (5 лет) со дня продажи.
При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьими лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность​

Интерфейсный модуль I-CAN-Modbus……………………………………..…………1шт. Упаковка………………………………………………………..……………..……………1шт.

Возможные неисправности​

Лицензионные соглашения​

Программное обеспечение установлено на устройстве его изготовителем и поставляется вместе с ним в комплекте. Программное обеспечение отдельно не продается .

По всем вопросам обращаться в службу технической поддержки: e-mail: support@iridi.com, тел. +7 (499) 322-73-29 (доб.1)

I-CAN-Modbus

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.

Безопасность​

• ВНИМАНИЕ: монтаж устройства осуществляется при выключенном питании устройства.


• ПРЕДОСТЕРЕЖЕНИЕ: не допускается использовать устройство в системах, ответственных за безопасность людей, животных, материальных ценностей, а также в системах, отказ которых приведёт к нарушению безопасности.

Список изменений в прошивках​

Профиль 2: Minibox (Zentec)​

Профиль 4: Royal Clima​

Профиль 5: Hisense​

Профиль 7: ONOKOM​

Профиль 8: VAKIO​
