Паспорт

Устройство предназначено для установки в проектах автоматизации квартир, домов, зданий в децентрализованной сети Bus77 iRidi©. Устройство обеспечивает передачу сигнала между сегментом системы управления освещением DALI (Digital Addressable Interface, совместимость со стандартами: IEC 62386-101, IEC 62386-102) и управляющими устройствами Bus77 (датчиками, кнопками):

• встроенный блок питания шины DALI;
• набортная кнопка для проверки подключения устройств DALI после монтажа (броадкаст);
• подключение и настройка до 64 осветительных устройств DALI (драйверы, балласты), включая устройства DT8 (Tunable White, RGB, RGBW);
• поддержка 16 групп;
• поддержка 16 сцен DALI (февраль-март 2024), 32 сценария Bus77 (март-апрель 2024);
• адресное и групповое управление с устройств Bus77;
• статусы о неисправности устройства DALI, неисправности лампы, восстановления питания шины;

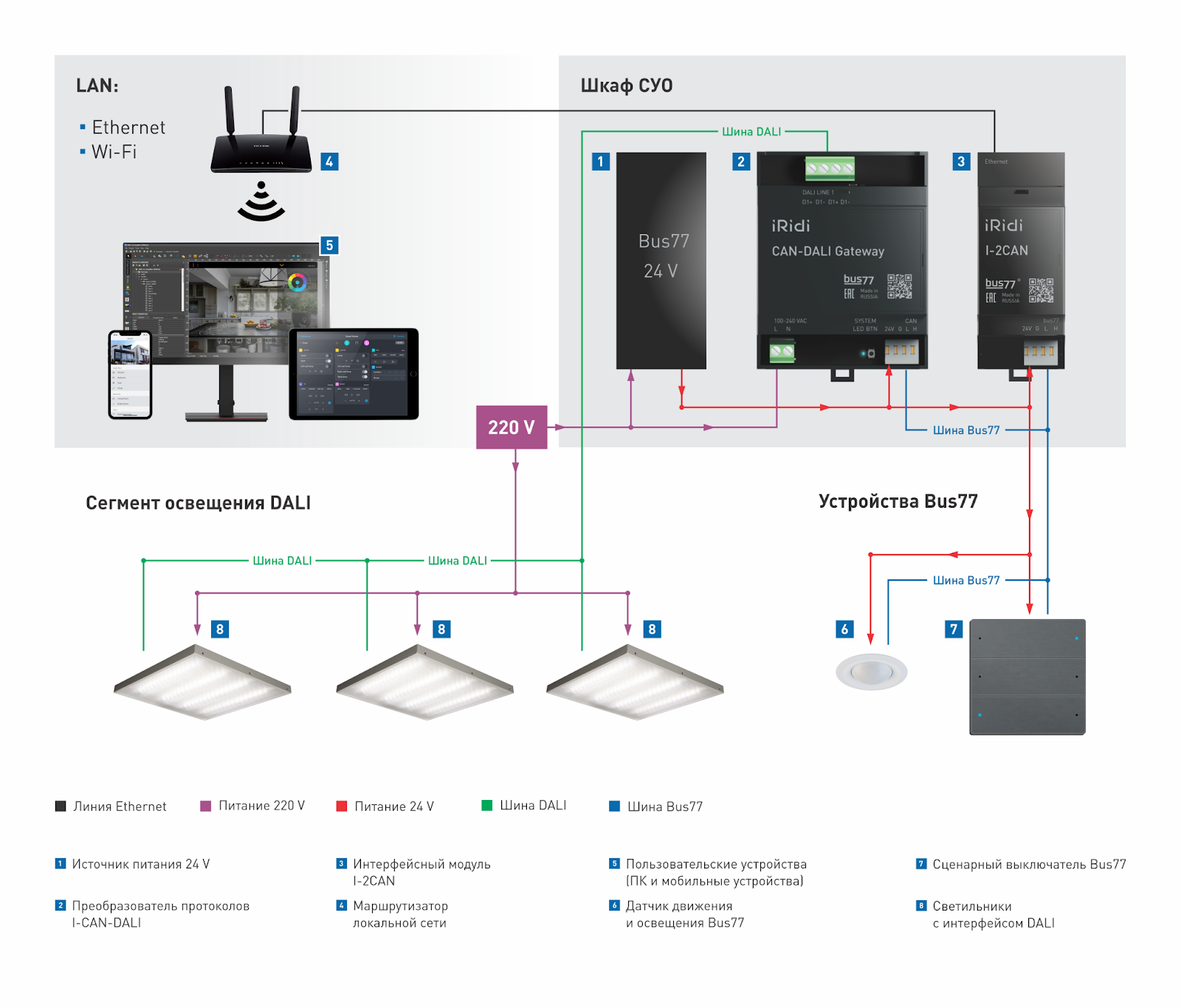

Применение

Устройство подключается к шине Bus77 и к шине DALI. Через инструмент конфигурирования сканируется шина DALI. Найденные на шине исполнительные устройства DALI настраиваются, объединяются в группы, а затем связываются с управляющими устройствами Bus77 (кнопками и датчиками движения). При необходимости, через инструмент конфигурирования также создается графический интерфейс (GUI) для управления устройствами DALI с мобильных устройств.

Технические характеристики

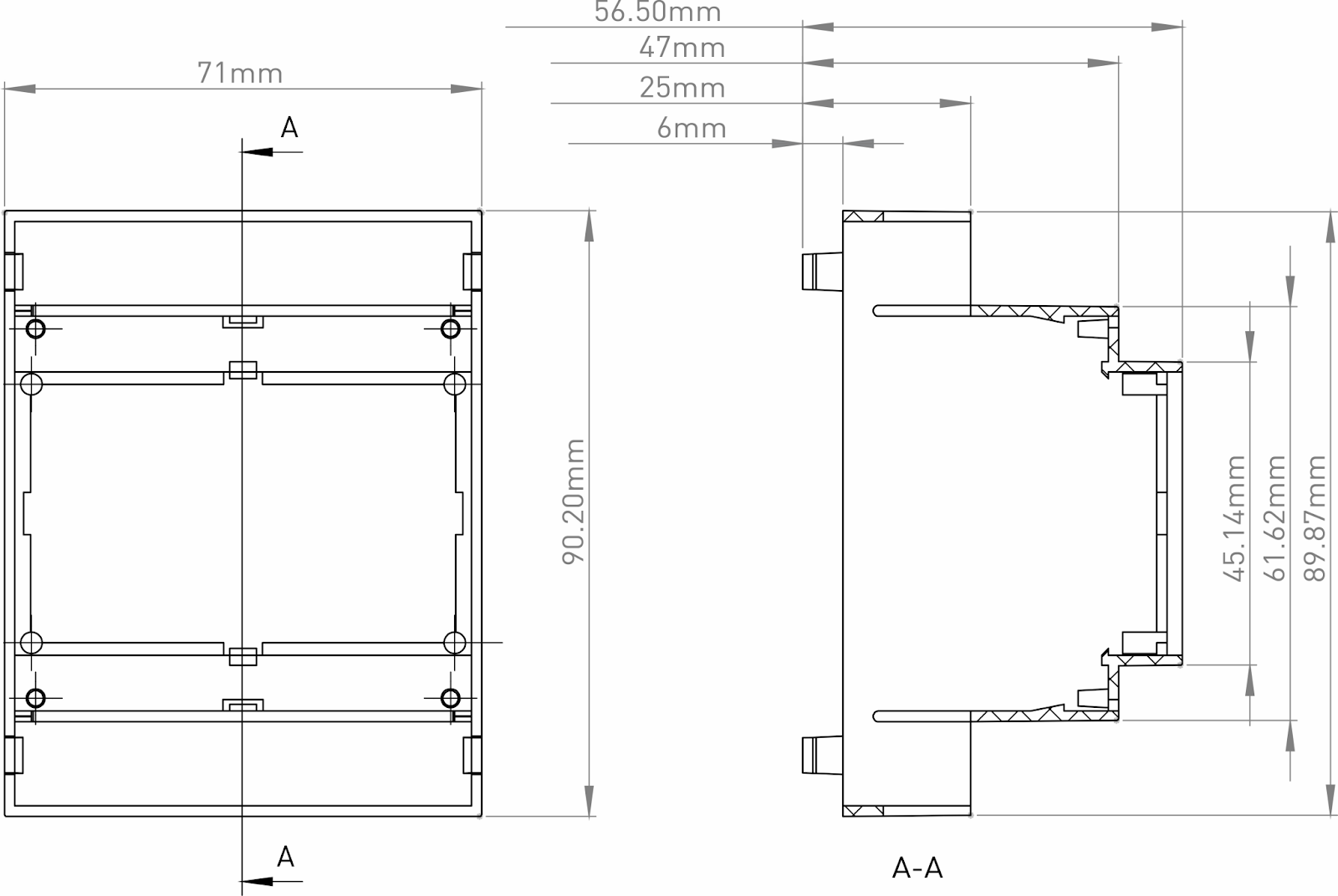

Габариты​

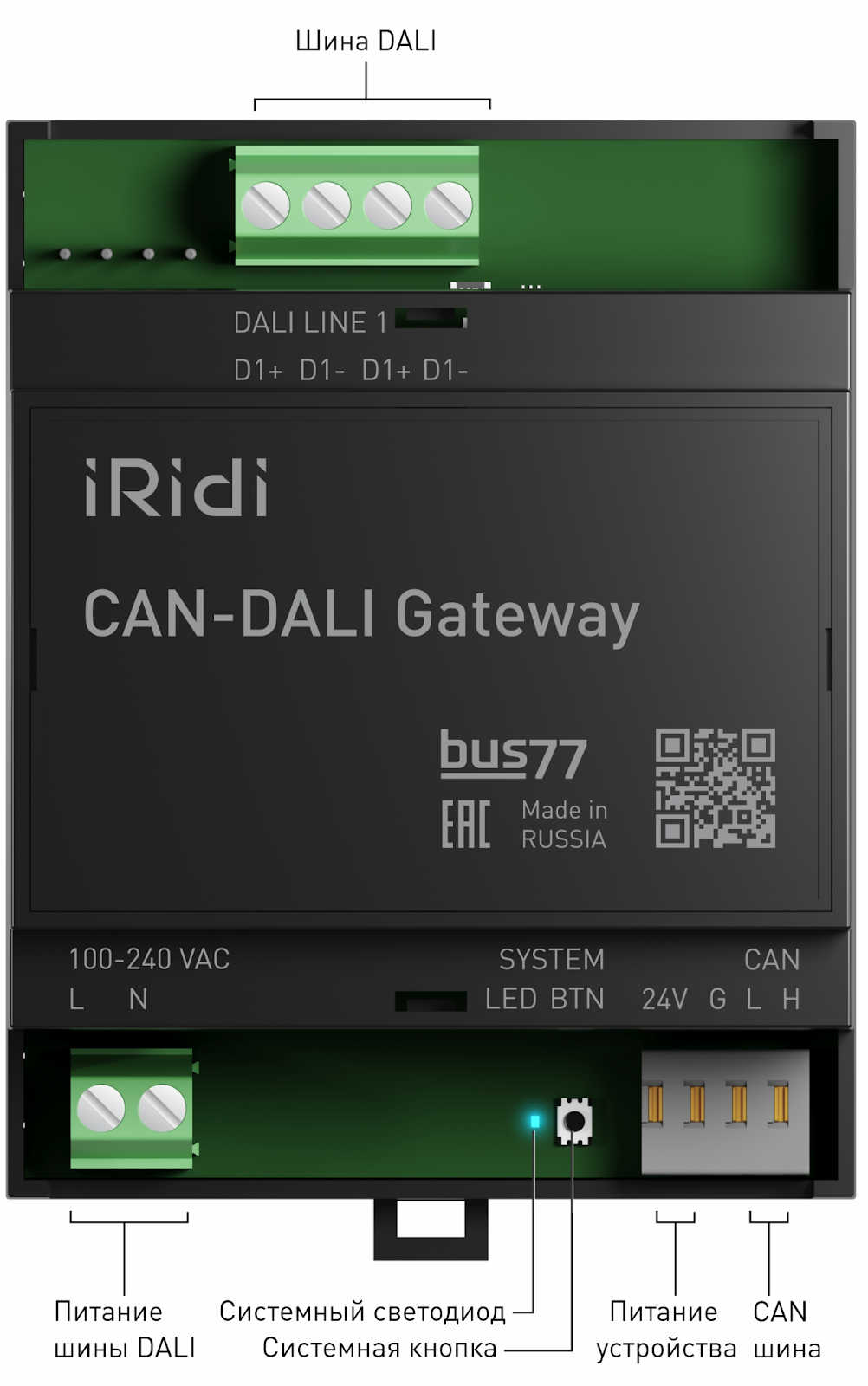

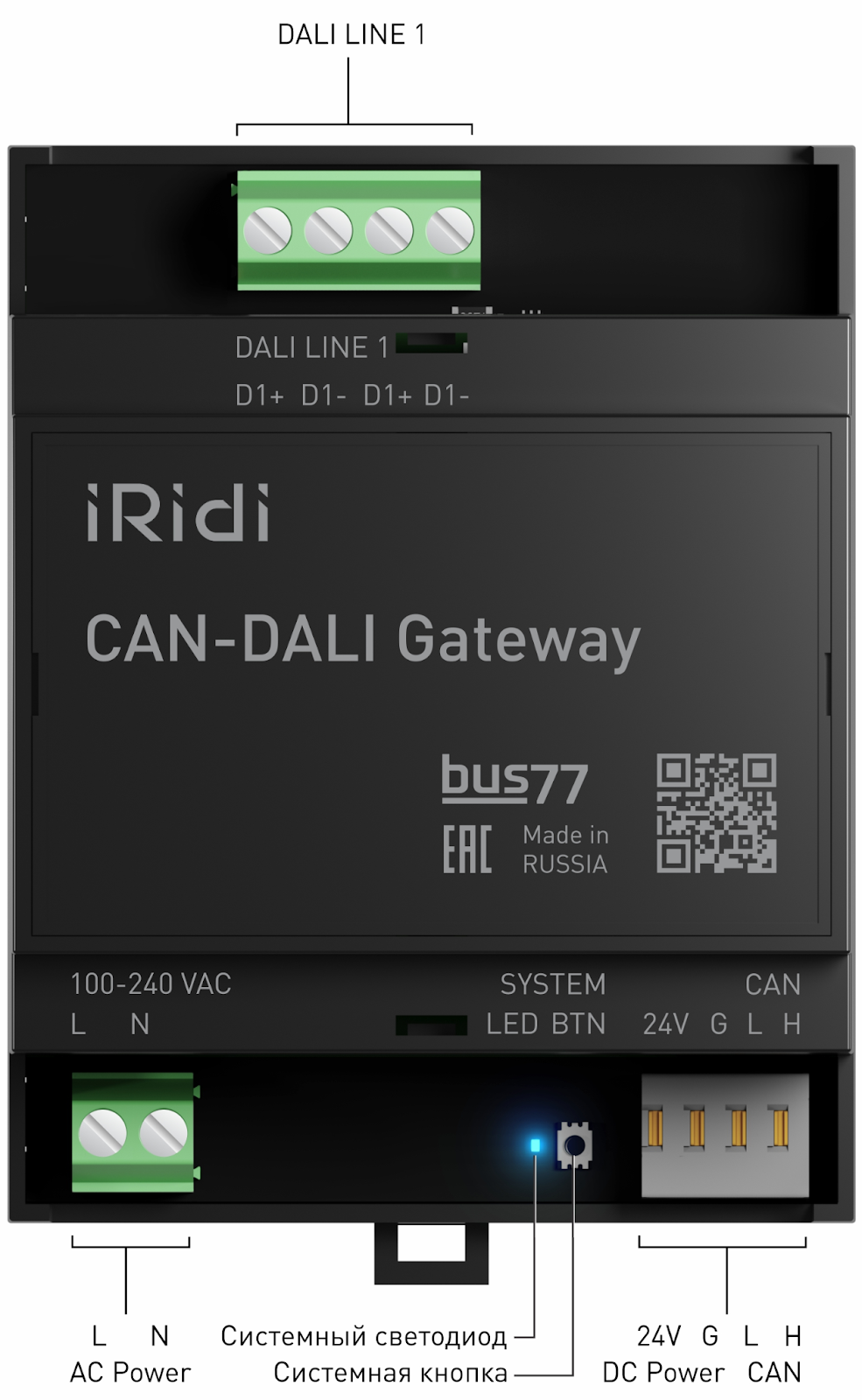

Клеммы и индикация​

Светодиод: LED — системный светодиод, индицирующий режим работы:

• короткое мигание раз в 1 сек — режим загрузчика,
• короткое мигание раз в 3 сек — штатный режим,
• цикличное чередование коротких и длинных миганий — код ошибки.

Кнопка: BTN — системное обслуживание устройства. Дополнительный функционал кнопки у I-CAN-DALI:

• удержание кнопки более 3 сек. в штатном режиме — включение всех устройств на шине DALI (броадкаст), повторное удержание — выключение.

Подключение и монтаж​

Для работы шлюза необходимо одновременное подключение питания Bus77 и 220В, это связано с особенностью гальванической развязки для безопасного функционирования шины DALI.

Для подключения питания и шины CAN использовать кабель — витая пара UTP, FTP от CAT5 и выше:

• ТОЛЬКО медные жилы;
• ДИАМЕТР (НЕ сечение) жилы от 0,51мм (AWG 24);
• омическое сопротивления должно быть не более 9,4 Ом на 100 метров;
• 2 жилы на шину, 2 жилы на питание, 4 жилы резерв;
• разъем самозажимной.

Для подключения линии DALI использовать 2-х жильный кабель, в соответствии со стандартом DALI:

• при протяженности линии до 100 метров — минимальная площадь сечения 0,5 мм2;
• при протяженности линии от 100 до 150 метров —минимальный диаметр 0,75 мм2;
• при протяженности линии от 150 до 300 метров — минимальная площадь сечения 1,5 мм2. Для подключения питания линии DALI использовать медный витой двухжильный провод сечением 1,5 мм2, рекомендованное напряжение — 220 вольт.

Монтаж устройства осуществляется на DIN рейку шириной 35мм.

Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности. Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Средний срок службы изделия - не менее 5 лет.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 60 месяцев(5 лет) со дня продажи. При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьими лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность​

• Шлюз I-CAN-DALI (1шт),
• Упаковка (1шт).

Возможные неисправности​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания. Изделие не представляет опасности для жизни и здоровья человека, состояния окружающей среды. Изделие не содержит цветных и драгоценных металлов.

Тестовые устройства DALI

Управление через шлюз тестировалось командой iRidi или сторонними интеграторами со следующими драйверами и балластами DALI:

1. Arlight ARJ-SP-60-LINEAR-PFC-DALI2-ADJ 60W
2. Arlight ARJ-SP-90-LINEAR-PFC-DALI2-ADJ 90W
3. Arlight ARJ-SP-120-LINEAR-PFC-DALI2-ADJ 120W
4. Arlight INTELLIGENT Диммер DALI-104-1.5kHz-PD-DIN
5. Arlight INTELLIGENT Диммер DALI-104-RGBW-DT8-SUF
6. OSRAM Диммер HTi DALI 315/230-240V DIM
7. Artemide NL19096 Драйвер - 288 Вт - 24 В постоянного тока - DALI/Push/1-10/0-10
8. DA4-M DALI LED Dimmer
9. MIBOXER DALI 5 in 1 LED Controller (DT8)
10. PHILIPS XITANIUM 75W LED (TW)
11. Helvar LED Driver LL1x80-CR-DA
12. OSRAM QUICKTRONIC INTELLIGENT QTi DALI 1x21/39 DIM
13. OSRAM HALOTRONIC HTi DALI 105/230-240 DIM

Проверка подключения устройств DALI

После подключения всех устройств DALI и питания вы можете послать броадкаст команду на включение и выключение всех подключенных устройств DALI с самого устройства, не открывая инструменты настройки. Для этого в штатном режиме (короткое мигание светодиода раз в 3 сек) удерживайте системную кнопку более 3 секунд:

• при первом нажатии все устройства DALI, подключенные к интерфейсу DALI, включатся, даже если им не выдан короткий адрес;
• при повторном нажатии устройства DALI выключатся.

Настройка шлюза и устройств DALI в Studio (Проект Bus77)

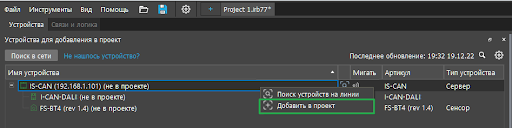

Настройка шлюза CAN-DALI происходит с помощью программного обеспечения iRidium Studio. Для его установки скачайте с сайта iridi.com и установите на ПК Setup iRidium studio 2019. После подключения устройств DALI к шлюзу, создайте проект конфигурации Bus77. Через поиск в сети найдите интерфейс Bus77, к которому подключен шлюз, и добавьте всю линию в свой проект.

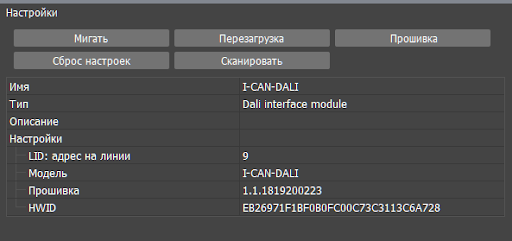

Настройки шлюза DALI​

Для просмотра настроек выберите шлюз во вкладке Устройства

Кнопки управления​

Настройки​

• Имя - хранится только в проекте;
• Тип - тип устройства;
• Описание - поле для заметок, хранится только в проекте;
• Настройки:
• LID: адрес на линии - идентификатор устройства на шине Bus77;
• Модель ;
• Прошивка - установленная версия прошивки;
• HWID (уникальный ID).

Сканирование шины DALI​

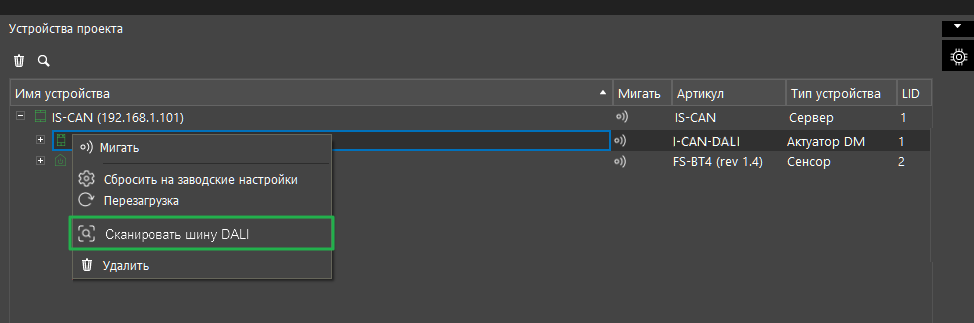

После добавления устройства в проект отсканируйте шину DALI. Для этого нажмите ПКМ по имени шлюза или выделите его в дереве и нажмите на кнопку Сканировать во вкладке Настройки.

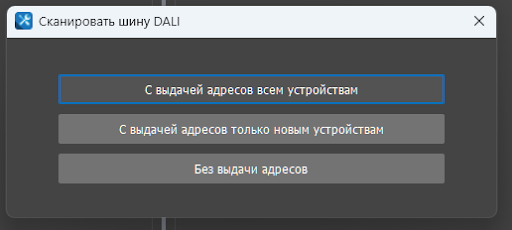

Появится 3 варианта сканирования шины DALI:

С выдачей адресов всем устройствам​

Этот тип сканирования подходит для новой инсталляции.

После сканирования каждому устройству DALI устанавливается новый короткий адрес, даже если он уже был на устройстве.

Не используйте этот тип сканирования, если вы уже связывали устройства DALI с устройствами Bus77 или переименовывали их, так как это приведет к сбросу всех настроенных связей.

С выдачей адресов только новым устройствам​

Этот тип сканирования подходит, если вы добавили на шину новое устройство DALI без короткого адреса.

После сканирования устройство получит первый свободный короткий адрес.

Сканирование не приводит к сбросу настроенных связей ранее добавленных устройств.

Без выдачи адресов​

Этот тип сканирования подходит для уже существующей инсталляции. Позволяет получить список всех устройств и связей.

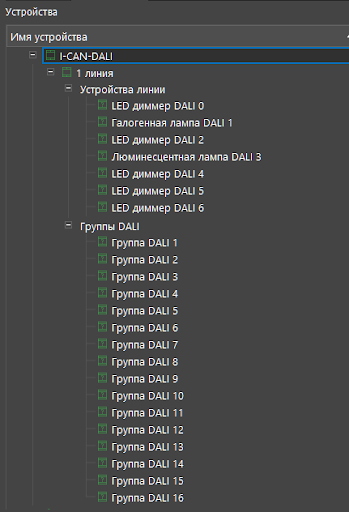

Структура шлюза во вкладке Устройства​

После сканирования в дереве выводятся все подключенные на шину устройства и группы DALI.

Устройства линии автоматически сортируются по номеру короткого адреса от 0 до 64. При смене адреса, устройство переместится на новое место, согласно новому короткому адресу.

Если у устройства нет короткого адреса, оно не отобразится в списке устройств.

Шлюз I-CAN-DALI:

• 1 линия
• Устройства линии (до 64 устройств)
• ** Устройство 1
• ** …
• ** Устройство 64
• 16 групп DALI
• ** Группа DALI 1
• ** …
• ** Группа DALI 16
• 16 сцен DALI (апрель-май 2023)
• Сценарии Bus77 (апрель-май 2023)
• 2 линия (при наличии на устройстве 2 линии)

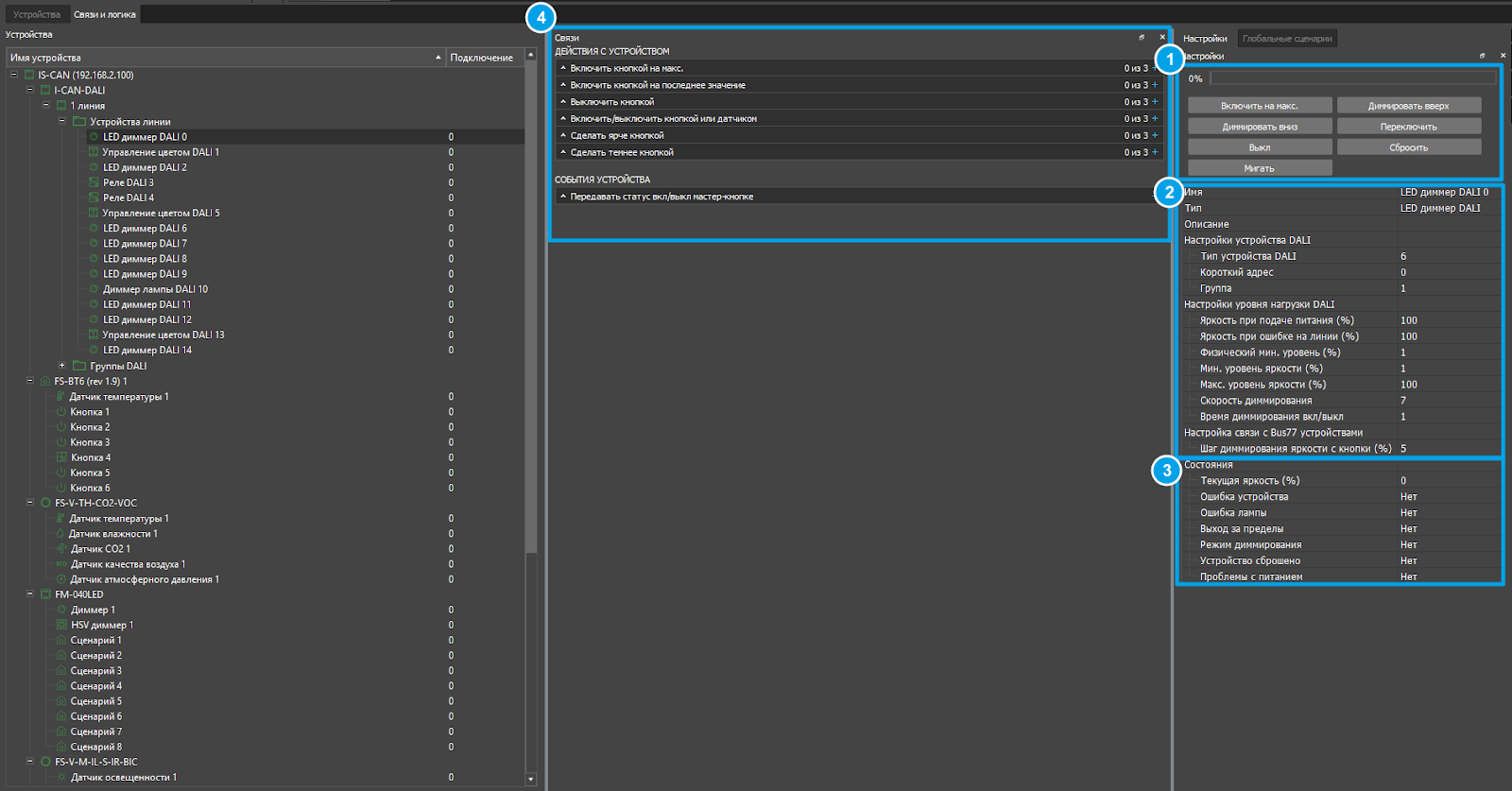

Структура настроек устройства DALI​

Дисплеи с текущим статусом и кнопки управления устройством.

Настройки подустройства Bus77 и устройства DALI.

Состояния, обновляются 1 раз в секунду, когда устройство выделено в дереве.

Связи устройства DALI с другими устройствами Bus77. ## LED диммер, люминисцентная лампа, галогенная лампа, лампа накаливания и т.д. (DT0-DT6)

Дисплей и кнопки управления​

Настройки​

Таблицы значений для полей Fade rates и Fade times​

Скорость диммирования (Fade rates)

Время диммирования вкл/выкл (Fade times)

Состояния​

Связи​

Реле (DT7)​

Дисплей и кнопки управления​

Настройки​

Состояния​

Связи​

Температура света (DT8: Tunable White, Mix, WW)​

Дисплеи и кнопки управления​

Настройки​

Состояния​

Связи​

RGB и RGBW (DT8)​

Сейчас шлюз поддерживает устройства RGB и RGBW, и не поддерживает управление RGB WAF.

Дисплеи и кнопки управления​

Настройки​

Состояния​

Связи​

Группы DALI​

Дисплеи и кнопки управления​

Если в группе DALI только реле (DT7), то будут показаны только те кнопки, которые есть у устройства реле.

Если в группе устройства включены на разный уровень яркости и происходит диммирование командами Up / Down, то перед диммирования яркость устройств приводится к среднему значению.

Настройки​

Связи​

В окне связей отображается количество устройств в группе. Вы можете настроить включение группы с кнопки или датчика Bus77 заранее, даже если она еще не содержит устройств.

Кейсы с устройствами Bus77​

Управление яркостью диммера DALI (DT6) с 2 кнопок Bus77​

Настроим управление, при котором:

Кнопка №1:

• По одиночному нажатию на кнопку 1 — включается диммер DALI
• По длительному удержанию кнопки 1 — увеличивается яркость диммера DALI на 1 шаг, если устройство было выключено — включить

Кнопка №2:

• По одиночному нажатию на кнопку 2 — выключается устройство DALI
• По длительному удержанию кнопки 2 — уменьшается яркость диммера DALI на 1 шаг и до минимального значения, без выключения

1 шаг — выбираем кнопку для включения и увеличения яркости

Выделяем в дереве Устройств Кнопку:

2 шаг — настраиваем включение на максимум по одиночному нажатию

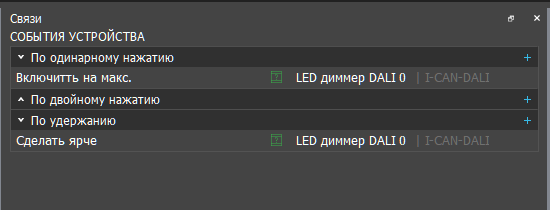

Во вкладке связи у кнопки нажимаем на синий + в заголовке «По одиночному нажатию», в появившемся диалоговом окне ставим чек-бокс напротив устройств или группы устройств DALI, а в действиях выбираем «Включить на макс.».

3 шаг — настраиваем увеличение яркости при длительном удержании

Во вкладке связи у кнопки нажимаем на синий + в заголовке «По удержанию», в появившемся диалоговом окне ставим чек-бокс напротив устройств или группы устройств DALI, а в действиях нажимаем двойным кликом по действию и выбираем «Сделать ярче».

4 шаг — выбираем кнопку для выключения и уменьшения яркости

Выделяем в дереве Устройств Кнопку:

5 шаг — настраиваем выключение по одиночному нажатию

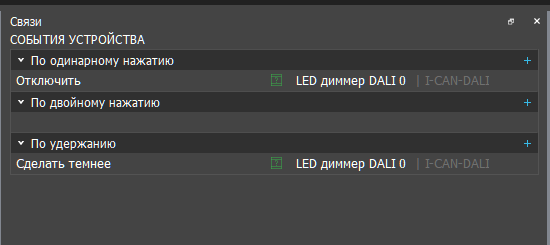

Во вкладке связи у кнопки нажимаем на синий + в заголовке «По одиночному нажатию», в появившемся диалоговом окне ставим чек-бокс напротив устройств или группы устройств DALI, а в действиях выбираем «Выключить».

6 шаг — настраиваем уменьшение яркости при длительном удержании

Во вкладке связи у кнопки нажимаем на синий + в заголовке «По удержанию», в появившемся диалоговом окне ставим чек-бокс напротив устройств или группы устройств DALI, а в действиях нажимаем двойным кликом по действию и выбираем «Сделать темнее».

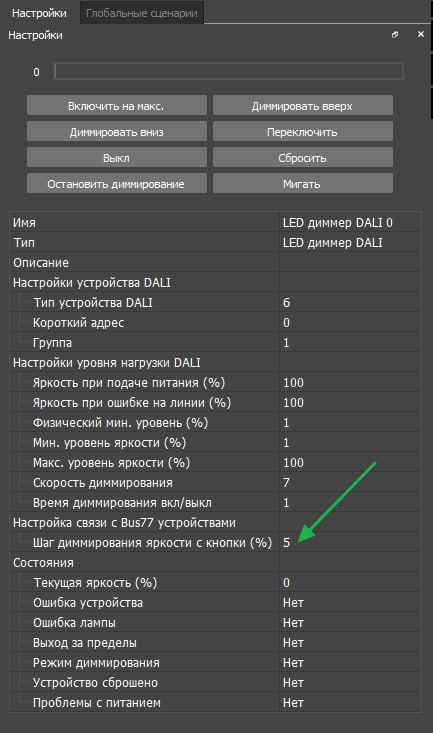

7 шаг — настраиваем шаг диммирования

Выделяем в дереве диммер DALI, которое мы настроили в связях с кнопками, устанавливаем Параметр «Шаг диммирования яркости с кнопки (%)» от 5 до 50 %.

Настройка завершена!

Управление через драйвер Bus77 в iRidi Pro

LED диммер, люминисцентная лампа, галогенная лампа, лампа накаливания и т.д. (DT0-DT6)​

Commands:

Feedback:

Реле (DT7)​

Commands:

Feedback:

Температура света (DT8: Tunable White, Mix, WW)​

Скачать проект: I-CAN-DALI(DT8)

Commands:

Feedback:

RGB (DT8)​

Скачать проект: I-CAN-DALI(DT8)

Commands:

Feedback:

RGBW (DT8)​

Скачать проект: I-CAN-DALI(DT8)

Commands:

Feedback:

Группы DALI​

В зависимости от того, какие устройства находятся в группе, будет меняться набор КУ и КОС.

Если в группе устройства включены на разный уровень яркости и происходит диммирование командами Up / Down, то перед диммирования яркость устройств приводится к среднему значению.

Commands:

Список изменений в прошивках​

I-CAN-DALI​

Профиль 1​
