Hardware ⇒ I-2CAN

документация обновлена 01.01.2024

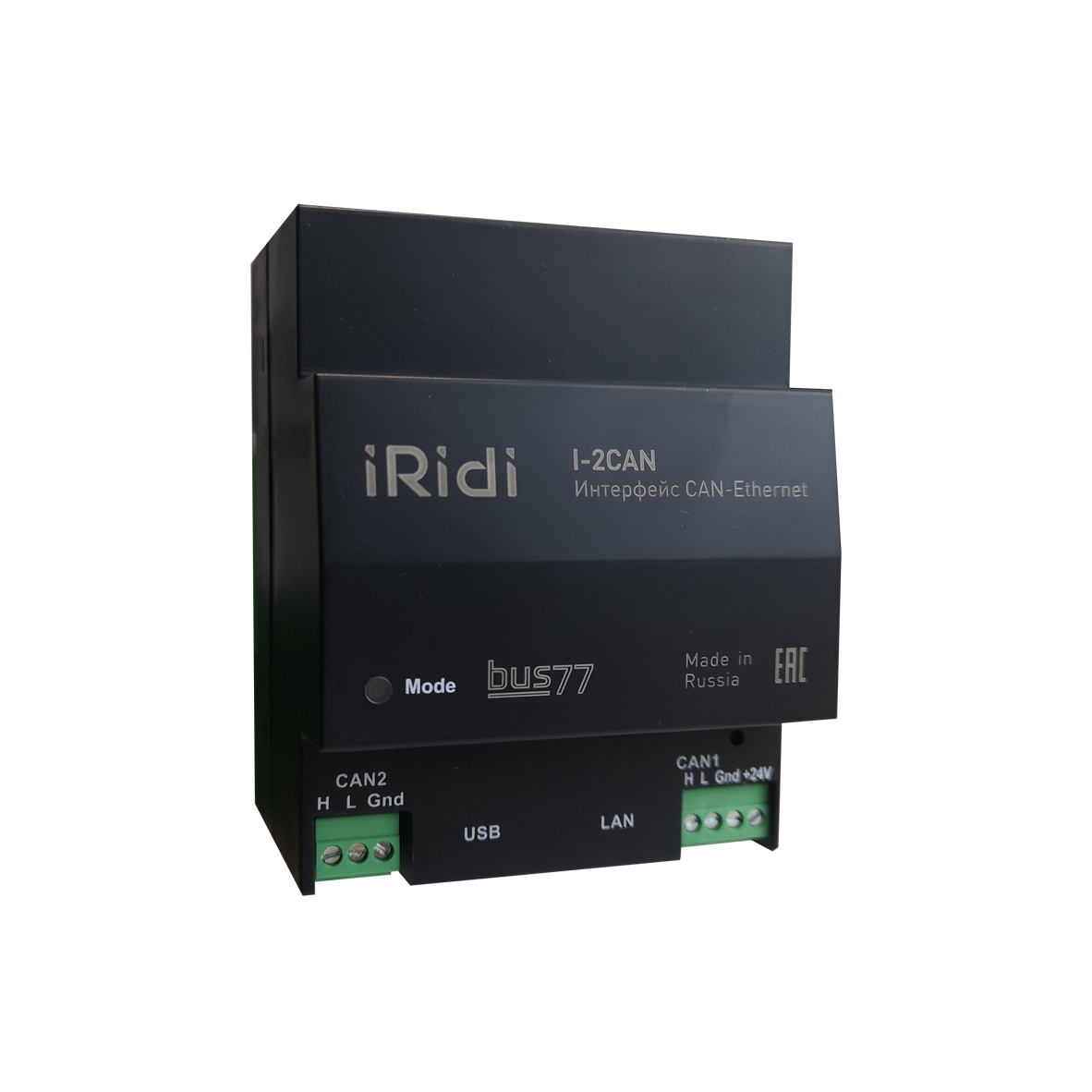

Описание​

Интерфейс - это опциональный элемент системы, предназначенный для решения следующих задач:

• локальное подключение к шине для конфигурирования и настройки (Bus77 Home, iRidi Studio);
• локальное подключение приложения управления (Bus77 Home, i3 Pro);
• конфигурирование сценариев.

Преимущества:

• локальное подключение (конфигурирование шины и приложение управления);
• создание сценариев и расписаний.

Применение​

Устройство предназначено для установки в проектах автоматизации квартир, домов, зданий в децентрализованной сети bus77 iRidi©. Интерфейсный модуль - это опциональный элемент системы, предназначенный для решения следующих задач:

• локальное подключение к шине для конфигурирования и настройки (Bus77 Home, iRidi Studio);
• локальное подключение приложения управления (Bus77 Home, i3 Pro);

Технические характеристики​

Схема подключения​

Через разъем CAN2 устройство подключается к шине bus77, через разъем Ethernet устройство подключается к компьютерной сети. С помощью ПО верхнего уровня возможна настройка устройств шины bus77, их параметров и связей. В качестве настроечного ПО может выступать приложение bus77 Home или ПО iRidium Studio. Для оперативного мониторинга и управления устройствами шины bus77 через интерфейсный модуль может быть использовано ПО bus77 Home или ПО i3 Pro Client/Server.

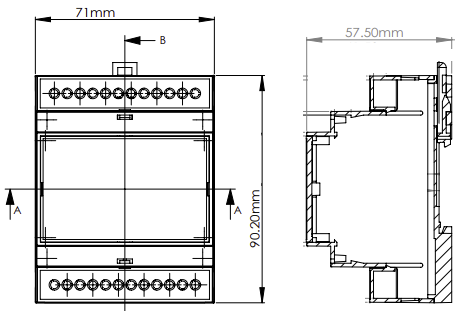

Размеры​

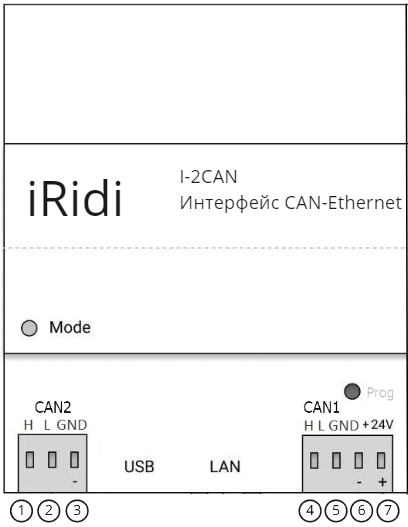

Клеммы, индикация​

Шина (Использовать разъем CAN2)

• (1) CAN H
• (2) CAN L
• (3) GND

Питание

• (4) Reserved (not for use)
• (5) Reserved (not for use)
• (6) GND
• (7) +24В

Индикация:

Индикатор устройства имеет 3 цвета индикации - зелёный, белый и синий.

• Зеленым цветом отображается штатный режим работы, а также ошибки (такие как обрыв Ethernet кабеля).
• Белым цветом отображается работа с памятью (например при прошивке).
• Синим цветом отображается прошивка устройства, либо сброс (например сброс настроек набортной кнопкой).

Зелёный:

• Индикация устройства в штатном режиме (без ошибок): 100 мс горит, 3000 мс пауза и т.д.
• Индикация устройства в режиме BlinkLED (покажи себя): 100 мс горит, 100 мс пауза и т.д.
• Индикация устройства при отсутствии Ethernet кабеля: 500 мс пауза; 600 мс горит, 1500 мс пауза; 100 мс горит, 600 мс пауза, 100 мс горит, 2000 мс пауза между сообщениями.

Белый:

• Индикация устройства при подаче питания (аналогично при перезагрузке "Reboot"): Горит/моргает ~600 мс
• Индикация после прошивки устройства: После успешной прошивки устройства, диод горит белым в течении 3 секунд, затем начинает моргать и меняет цвет на зелёный.

Синий:

• Индикация устройства при прошивке: 100 мс горит, 3000 мс пауза и т.д.
• Индикация устройства при сбросе настроек (набортной кнопкой): 1000 мс горит, 1000 мс пауза (4 раза)
• Индикация устройства при сбросе прошивки до заводской (набортной кнопкой): Горит в течении 3-4 секунд

Изменение режимов работы кнопкой Mode:

• Для сброса настроек удерживайте кнопку не более 5-ти секунд (светодиодный индикатор должен моргнуть синим цветом 2-3 раза) после этого нужно отпустить кнопку.
• Для сброса прошивки до заводской удерживайте кнопку до тех пор, пока светодиодный индикатор не начнет моргать зеленым цветом.

Особенности​

• Для подключения к шине нужно использовать порт CAN2 (слева)
• Поддерживает до 8 соединений по IP одновременно.

Подключение​

• Для подключения прибора к шине CAN и к блоку питания рекомендуется применять провод UTP CAT5 с диаметром жил не менее 0,52 мм и волновым сопротивлением 100 Ом и омическим сопротивлением не более 9,4 Ом на 100 метров.
• Монтаж осуществляется на DIN рейку шириной 35мм.
• Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.
• Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Средний срок службы изделия - не менее 5 лет.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 60 месяцев(5 лет) со дня продажи.

При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьимом лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность​

Интерфейсный модуль……………………………………………………………………1шт.

Упаковка………………………………………………………..……………..……………1шт.

Возможные неисправности​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.

Список изменений в прошивках​

Профиль 1​
