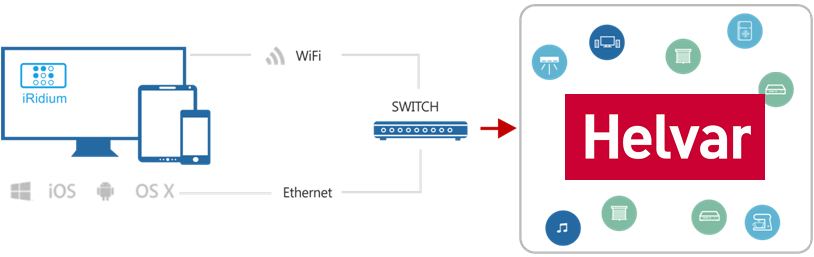

iRidium для Helvar - это набор инструментов, позволяющий создать интерфейс для управления освещением на базе оборудования Helvar.

Подключиться к Helvar можно разными способами (драйверами): HelvarNet (TCP), HelvarNet (UDP), HelvarNet Internal (UDP), Helvar AV (RS232).

Убедитесь, что ваш Helvar роутер поддерживает протокол HelvarNet, иначе необходимо обновление программного обеспечения и прошивки

Для подключения по IP используйте DIGIDIM 910/920

Лицензирование iRidium для Helvar (подробно).

Подключение

Конфигурация оборудования и настройки, необходимые для того, чтобы iRidium начал управлять Helvar.

Способы подключения к Helvar​

Драйвры Helvar имеют особенности, которые нужно учитывать при выборе способа управления:

Локальное соединение:HelvarNet (TCP), HelvarNet (UDP), HelvarNet Internal (UDP), HelvarAV (RS232)

Интернет соединение:HelvarNet (TCP)

• HelvarNet (TCP)
• поддерживает Site лицензию
• обновляет статусы устройств только по запросу панели управления
• поддерживает 1 подключение в локальной сети
• поддерживает 1 подключение в через Интернет
• HelvarNet (UDP)
• поддерживает Site лицензию
• обновляет статусы устройств только по запросу панели управления
• получает только те изменения, которые запросила панель управления
• поддерживает несколько подключений в локальной сети
• не поддерживает подключение через Интернет
• HelvarNet Internal (UDP)
• использует широковещание - UDP broadcasting в пределах сегмента IP-сети
• НЕ поддерживает Site лицензию
• информация об изменении состояний приходит без принудительного запроса
• поддерживает несколько подключений в локальной сети
• не поддерживает подключение через Интернет
• Helvar AV (RS232)
• использует транспорт RS232 для подключения к DALI
• НЕ поддерживает Site лицензию
• поддерживает 1 подключение в локальной сети
• не поддерживает подключение через Интернет

Импорт драйвера Helvar в iRidium​

Импорт позволяет добавить в проект выгруженный из приложения Designer файл в формате csv. Это наиболее быстрый и удобный способ добавления драйвера в проект, все выгруженные в проект команды и фидбэки будут иметь предустановленные настройки, которые при необходимости можно изменить.

Для импорта:

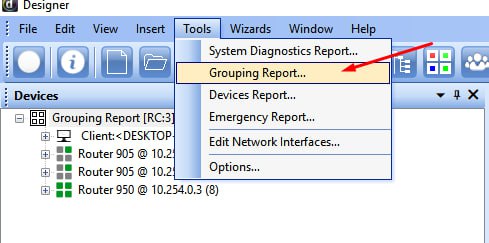

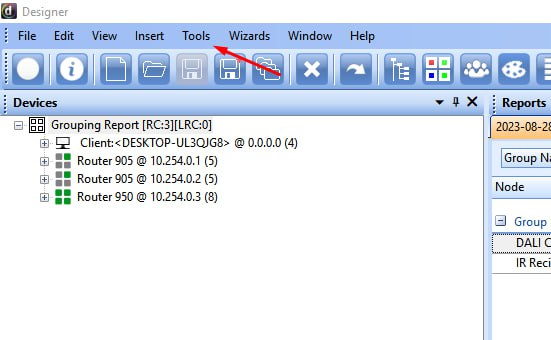

1. Откройте приложение Designer и перейдите в Tools > Grouping Report...

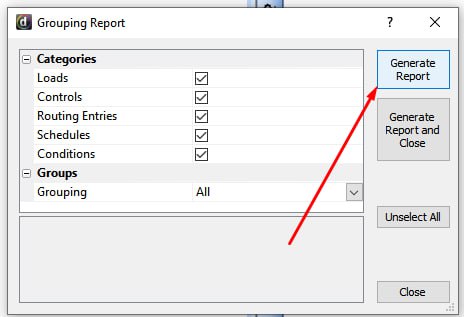

2. Сгенерируйте отчёт о группах:

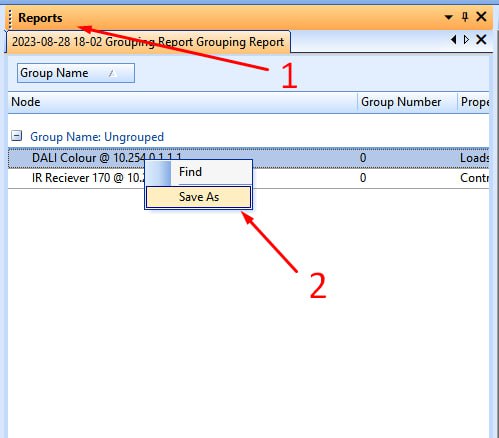

3. Перейдите во вкладку Reports, ПКМ по отчёту откройте меню и нажмите кнопку Save As :

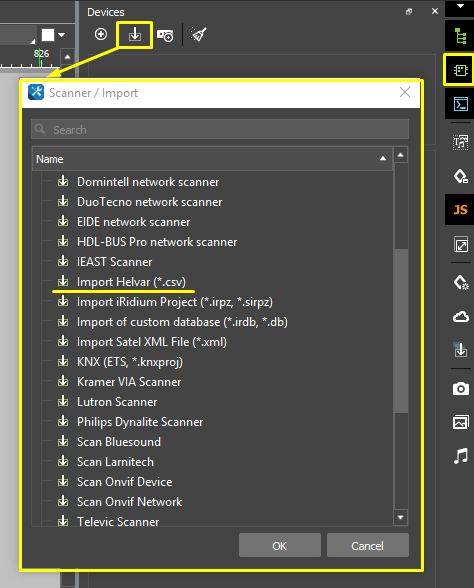

4. В iRidium Studio нажмите кнопку Scanner / Import и выберите '''Import Helvar (*.csv).

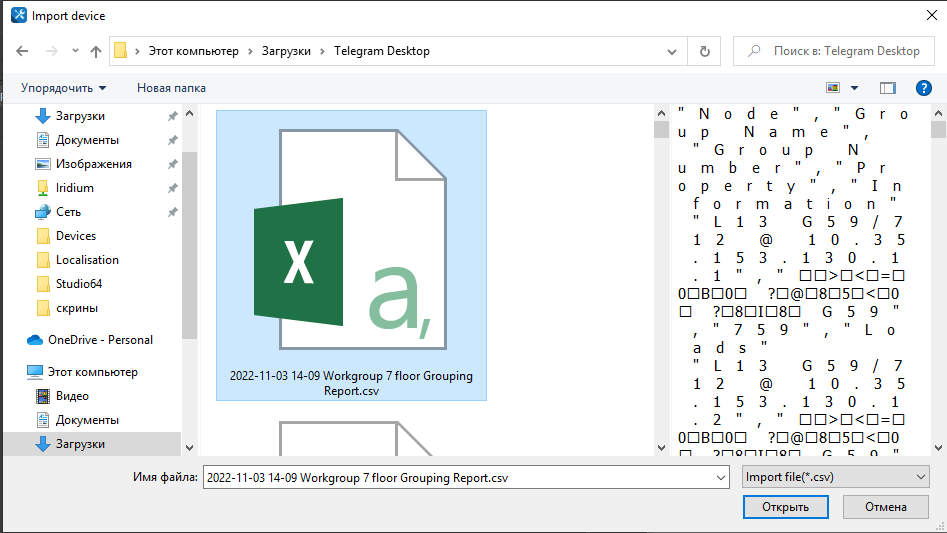

5. Выберите необходимый файл в формате csv.

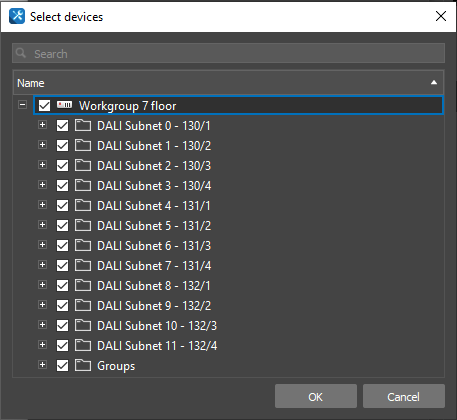

6. Выберите все необходимые устройства для импорта.

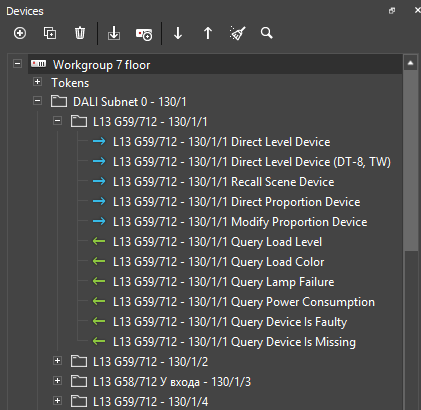

7. В проекте появится драйвер с командами и фидбэками, разделенных по папкам.

Добавление драйвера Helvar вручную​

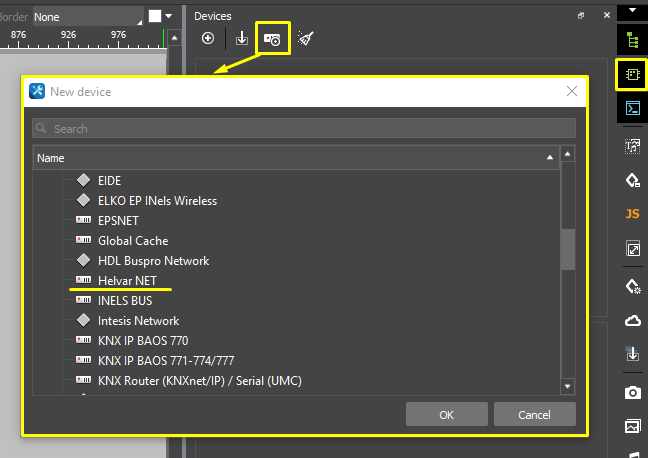

Помимо импорта вы можете добавить драйвер Helvar и настроить его вручную:

Настройка подключения к Helvar​

Выберите драйвер и настройки подключения по-умолчанию. Их можно будет изменить в процессе работы с проектом.

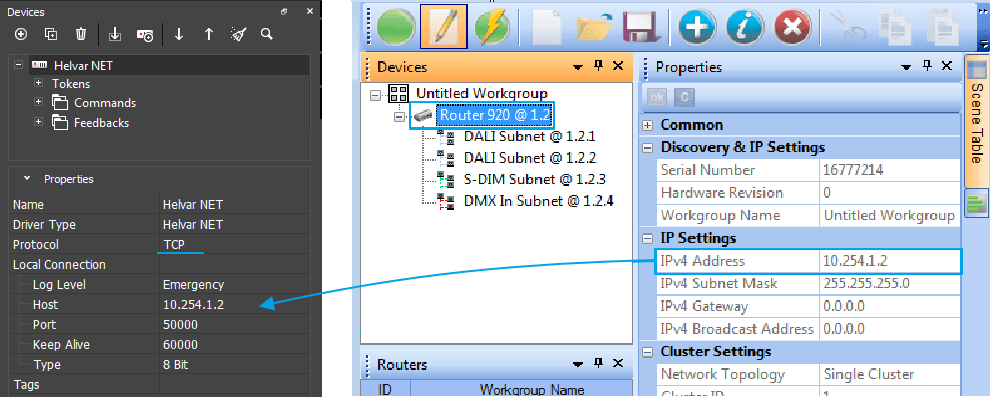

• Host - IP-адрес роутера в локальной сети (или публичный IP-адрес маршрутизатора)
• Port - порт подключения к роутеру (TCP / UDP). Для TCP порт всегда 50000, для UDP - 50001

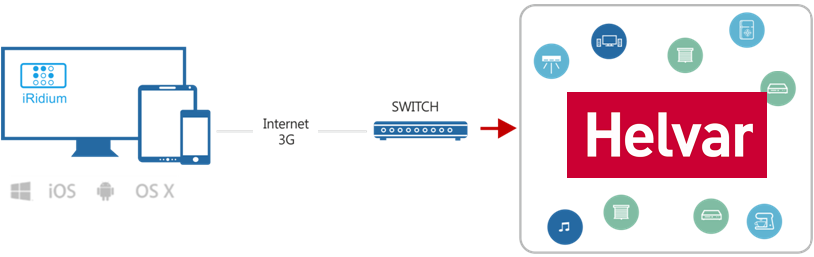

Для работы через Интернет укажите публичный IP-адрес маршрутизатора, к которому подключен контроллер и настройте проброс управляющего порта (Port Forwarding).

Публичный IP-адрес маршрутизатора можно узнать, например, через Яндекс.Интернет

Смена настроек подключения​

Управление оборудованием

Для управления оборудованием настройте команды (Commands) и каналы обратной связи (Feedbacks). Чтобы отправить команду, перетяните ее на графический элемент и укажите значение (Value), которое необходимо отправить. Чтобы отобразить значение с канала обратной связи, перетащите Feedback на графический элемент, и укажите, каким образом вывести значение (Value).

Подробнее о работе с графическими элементами написано в статье "Типы графических элементов".

Возможные настройки команд, каналов и графических элементов представлены далее:

Direct Level, Query Load Level​

Direct Level используется чтобы включить/выключить/установить яркость устройства (Device) или группы (Group).

Query Load Level - это канал обратной связи, который периодически запрашивает и отдает в интерфейс статус управляемого устройства (Device).

Command (Direct Level Device):

Command (Direct Level Group):

• Value - укажите при перетягивании команды на графический элемент. В системе Helvar, диапазон для любого устройства составляет 0 ~ 100, но, диммер обрабатывает все значения диапазона, а реле реагирует на нулевое и НЕ нулевое значение. При этом, для реле существует понятие "предела срабатывания", и если отправить значение меньше этого предела, реле не сработает. Настройки срабатывания формируются при конфигурации Helvar.

Feedback (Query Load Level):

• Value - приходит в канал обратной связи, используйте для отображения на элементах

Recall Scene​

Чтобы вызывать сцену, запрограммированную для устройства или группы устройств в системе Helvar, используется команда "Recall Scene Device / Group".

Команда вызова сцены может быть направлена только на нагрузки (диммеры, релейные блоки, балласты, ...):

Command (Recall Scene Device):

Command (Recall Scene Group):

• Value - укажите при перетягивании команды на графический элемент

Feedback:

Информацию о том, какая сцена сейчас работает, получить нельзя.

Direct Proportion​

Установка пропорции. При использовании "Direct Proportion", установленное значение определяется как разница между последним значением (заданным сценой или напрямую) и максимальным выходным уровнем устройства.

Command (Direct Proportion Device):

Command (Direct Proportion Group):

• Value - укажите при перетягивании команды на графический элемент.

Feedback:

Текущее состояние устройства приходит в i

Как вычисляется значение пропорции

Результат записи положительной пропорции: если последняя сцена установила 44% яркости и вы запишите 50 в "Direct Proportion Device", результирующая яркость составит 72%:

44 + (100 - 44)*50/100 = 72%

Результат записи отрицательной пропорции: если последняя сцена установила 44% яркости, и вы запишите -50 в "Direct Proportion Device", результирующая яркость составит 22%:

44*50/100 = 22%

Modify Proportion​

Модификация пропорции. Результат применения можно рассчитать по формулам "i ", но "Modify Proportion" влияет на значение самой пропорции, а не на результат ее применения. Таким образом, к 50%, добавленным через "Direct Proportion" мы можем добавить 5% через "Modify Proportion" (всего 55%) и получить результат по первоначальной формуле.

Command (Modify Proportion Device):

Command (Modify Proportion Group):

• Value - укажите при перетягивании команды на графический элемент.

Feedback:

Текущее состояние устройства приходит в i

Как модифицируется значение пропорции

Результат записи положительной модификации: возьмем пример команды "Direct Proportion", описанный в предыдущем разделе. Когда команда отправлена, последующая модификация пропорции на 5% даст результат 75% яркости, т.к. применяется к предыдущему значению "Direct Proportion":

44 + (100 - 44)*(50 + 5)/100 = 75%

Результат записи отрицательной модификации: возьмем пример команды "Direct Proportion", описанный в предыдущем разделе. Когда команда отправлена, последующая модификация пропорции на -5% даст результат 19% яркости, т.к. применяется к предыдущему значению "Direct Proportion":

44*(50 - 5)/100 = 19%

Emergency Test Control Commands​

"Emergency Function Test Device" и "Emergency Duration Test Device" - запросы аварийного состояния для отправки только на DALI интерфейсы. От не аварийных устройств системы ответа не последует.

Command (Device):

Command (Group):

Feedback (Device):

Feedback (Group):

Query Commands​

Запросы статуса устройств в системе Helvar формируются во вкладке Feedbacks и срабатывают в цикле, с определенным интервалом, который настраивается в параметре Timer.

Если выбранный вами протокол работы с Helvar поддерживает авто-уведомление об изменении статусов системы, создайте Feedback без таймера.

Feedback:

• Value - приходит в канал обратной связи, используйте для отображения на элементах

Поддерживается обработка команды Query Load Color первой и второй версии протокола.

Query Device State​

Каждое устройство, входящее в состав системы управления освещением Helvar, по запросу может выдавать информацию о ряде своих параметров (флагов). Это может быть использовано при мониторинге состояния системы освещения.

Для отображения флагов устройства, создаем канал обратной связи, в настройках которого указывается адрес устройства и частота запроса флага. Канал привязываем к графическому элементу, который будет отображать статус флага (0 - не активен, 1 - активен):

Feedback:

• Value - приходит в канал обратной связи, используйте для отображения на элементах
