iRidium для HDL Buspro - это набор инструментов, позволяющий создать интерфейс для управления домом или офисом на базе оборудования HDL.

iRidium для HDL Buspro позволяет панели управления () подключиться к шине HDL через любой HDL IP интерфейс. При этом число одновременных подключений интерфейсом не ограничивается.

Подключение

Конфигурация оборудования и настройки, необходимые для того, чтобы iRidium начал управлять оборудованием HDL.

Способы подключения к HDL​

Разные способы связи с шиной обеспечивают локальную работу и работу через Интернет, если у вас есть статический IP-адрес или если его нет:

1. Local

2. Internet

3. HDL Remote Server

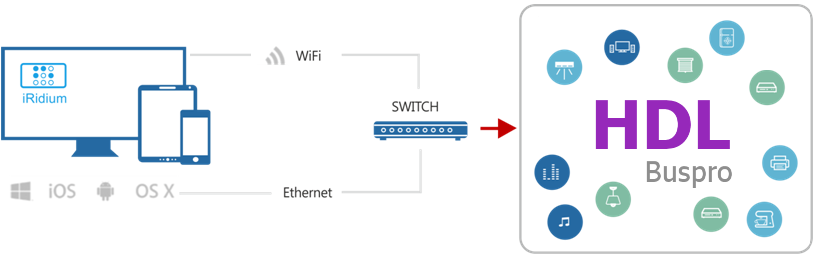

1. Режим "Local" работает только в локальной сети и не позволяет настроить управление шиной через Интернет. Для подключения использует броадкаст адрес. Локальное соединение работает с любым IP модулем HDL.

2. Режим "Internet" позволяет подключиться к IP модулю HDL через Интернет, не используя для этого HDL Remote Server. В режиме "Internet" соединение устанавливается напрямую между панелью и HDL IP модулем. Для работы в этом режиме, маршрутизатор сети HDL должен иметь статический IP адрес или использовать службу DDNS.

HDL IP интерфейс с прошивкой не младше HDL_V04.06U

3. "HDL Remote Server" позволяет подключиться к IP модулю HDL через Интернет в случае, если у вас нет статического IP адреса или домена (DDNS). Соединение устанавливается через интернет сервер HDL, который используется для авторизации между управляющей панелью iRidium и IP интерфейсом HDL. После авторизации соединение идет напрямую, без участия сервера.

HDL IP интерфейс с прошивкой не младше HDL_V04.06U

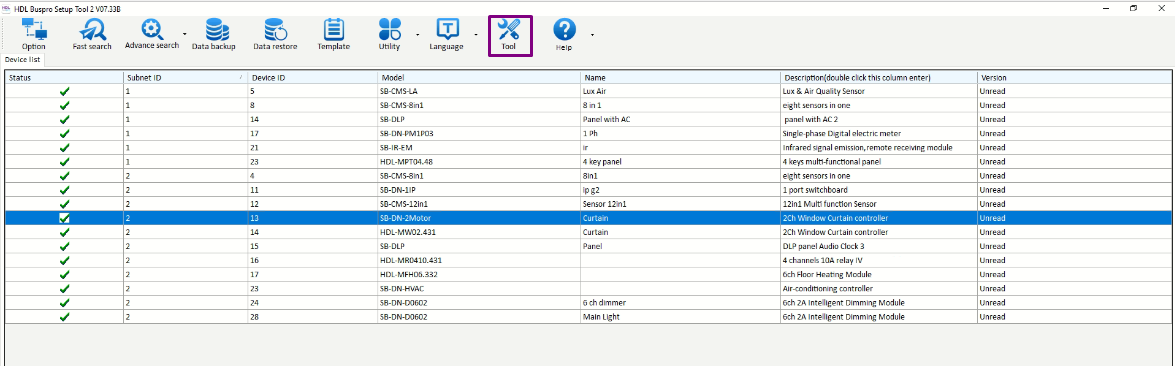

Сканирование шины​

Сканирование работает только в локальной сети - оно позволяет быстро добавить в проект iRidium все устройства HDL с пред настроенными для них командами.

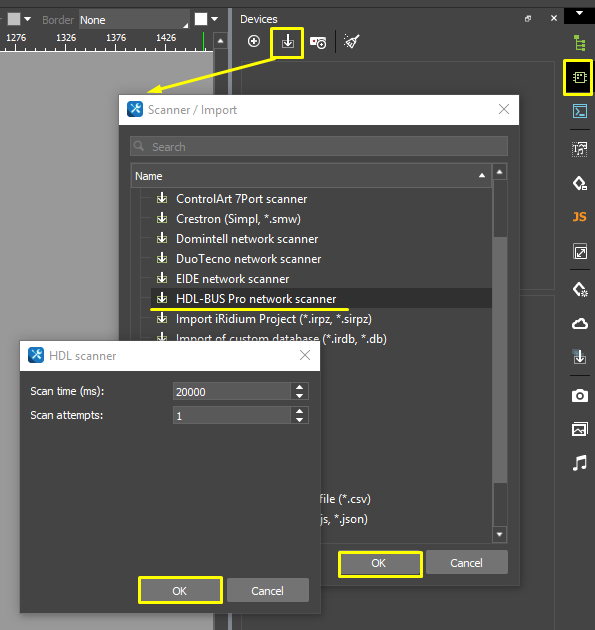

Создайте новый проект и нажмите клавишу Scan > HDL-BUS Pro network scanner в окне Devices , выберите необходимые устройства для добавления в проект:

перед началом сканирования закройте HDL Buspro Setup Tool.

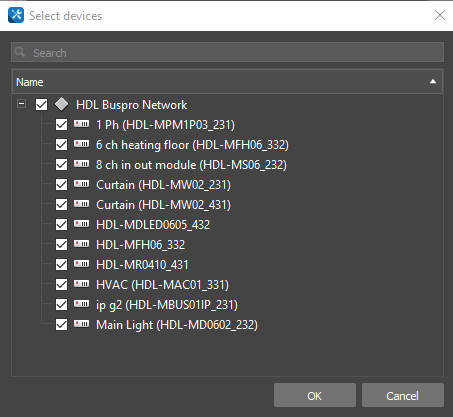

Как результат сканирования мы имеем три уровня шины HDL:

• HDL-Buspro Network (UDP) - шина HDL, объединяет в себе все управляемые устройства (реле, сенсоры и др.). У шины есть IP адрес для управления извне, через HDL IP интерфейс
• HDL Devices - устройства в шине. У них есть уникальные адреса Subnet ID и Device ID
• Commands и Feedbacks - команды и каналы обратной связи внутри устройств, которые позволяют управлять их отдельными параметрами.

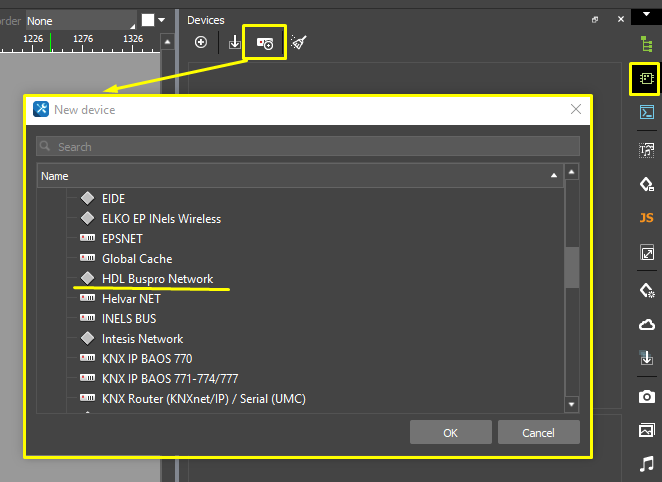

Если у вас нет возможности сканировать шину, добавьте HDL Buspro Network и устройства вручную:

Настройка подключения к шине​

В зависимости от того, какой способ управления поддерживает ваше оборудование, можно выбрать драйвер HDL Buspro Network и настроить его для работы с конкретным устройством.

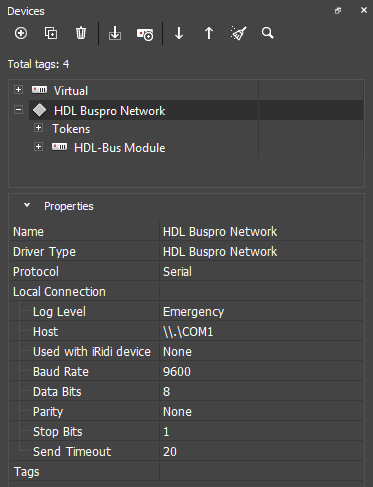

Serial​

• Protocol - Serial;
• Host - IP адрес или доменное имя;
• Used with iRidi device - выставляет хост для соответствующего оборудования (при выборе этого параметра строка Host будет не активна);
• Baud Rate - скорость обмена данными с контроллером;
• Data Bits - число информационных разрядов в кадре;
• Parity - контроль четности;
• Stop Bits - cтоповый бит в кадре (1; 1,5; 2);
• Send Timeout - принудительный интервал между командами, которые управляющая панель отправляет IP модулю HDL (помогает снизить нагрузку на IP модуль и шину HDL). В веб интерфейсе стоповые биты отображаются как:

Если в драйвере используется прямой IP Шлюза (например, 192.168.0.5), то параметр Need Confirm у всех команд всегда включен, не зависимо от того, что выставлено в параметрах канала. При использовании бродкаст адреса (255.255.255.255), у каналов можно отдельно включать или выключать этот параметр (по умолчанию у всех команд он выключен).

Local​

Режим "Local" работает только в локальной сети и не позволяет настроить управление шиной через Интернет. Для подключения использует броадкаст адрес. Локальное соединение работает с любым IP модулем HDL.

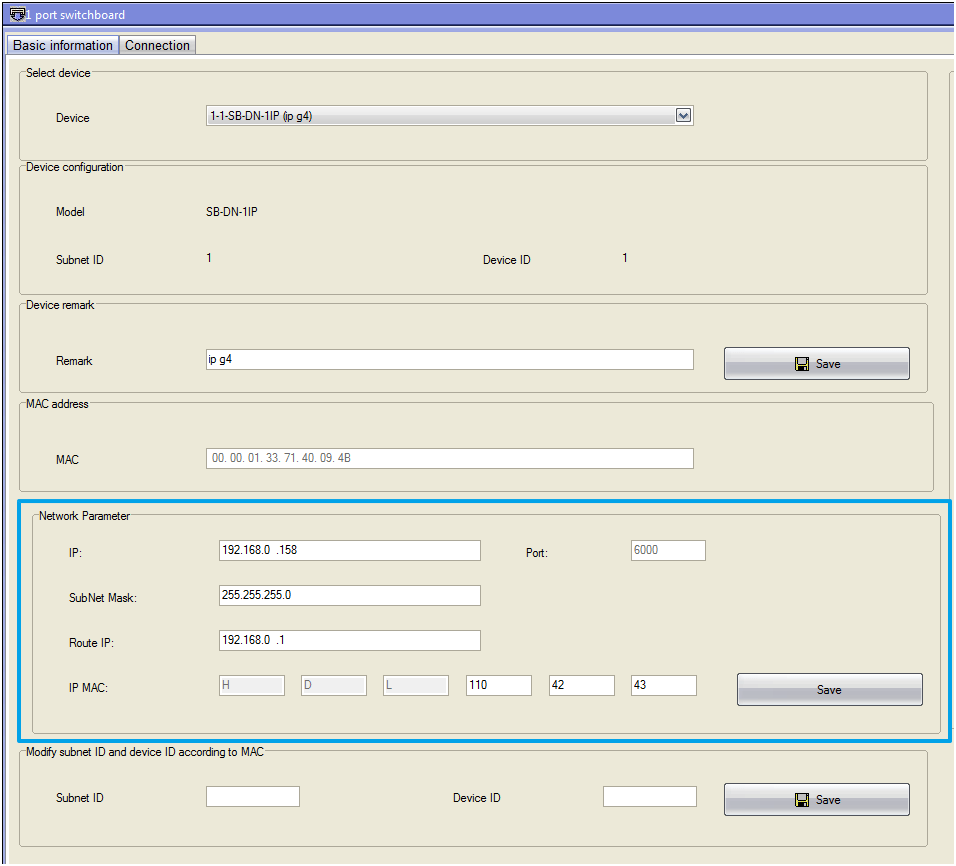

В настройках IP модуля HDL укажите Network Parameter для работы в локальной сети

• IP: локальный адрес IP модуля HDL

• Subnet Mask: маска подсети

• Route IP: шлюз по умолчанию

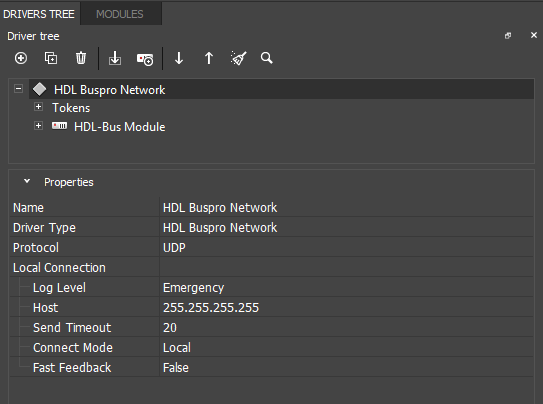

В настройках HDL Gateway укажите локальный адрес соединения с IP модулем HDL. По рекомендации системного администратора можно изменить броадкаст адрес, иначе, оставьте настройку по умолчанию.

• Host: 255.255.255.255 – броадкаст адрес для обмена данными с HDL
• Send Timeout: принудительный интервал между командами, которые управляющая панель отправляет IP модулю HDL (помогает снизить нагрузку на IP модуль и шину HDL)
• Connect Mode: Local – режим локального соединения с IP модулем HDL
• Fast Feedback: – Эмуляция быстро отображения на элементе значения фидбека

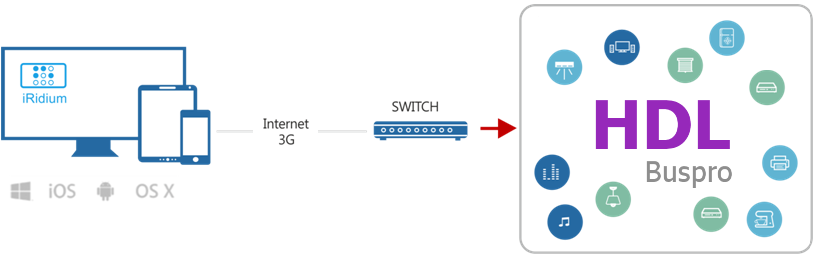

Internet​

Режим "Internet" позволяет подключиться к IP модулю HDL через Интернет, не используя для этого HDL Remote Server. В режиме "Internet" соединение устанавливается напрямую между панелью и HDL IP модулем. Для работы в этом режиме, маршрутизатор сети HDL должен иметь статический IP адрес или использовать службу DDNS.

HDL IP интерфейс с прошивкой не младше HDL_V04.06U доступ к шине через Интернет работает только через один HDL IP интерфейс (одновременное подключение к нескольким HDL IP интерфейсам через Интернет не поддерживается)

В настройках IP модуля HDL укажите Connection Prferences: параметры для подключения IP модулю HDL

• Type: Remote Server

• Project Name, Group Name: имя проекта и группы проектов

• User, Password: параметры защищенного подключенияони

• Preferred Server, Port: параметры подключения к HDL Remote Server (они не будут использоваться в режиме “Internet”), но должны быть прописаны

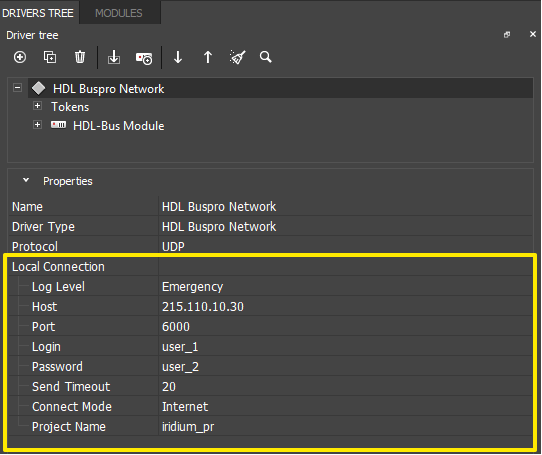

• Send Timeout: принудительный интервал между командами, которые управляющая панель отправляет IP модулю HDL (помогает снизить нагрузку на IP модуль и шину HDL)

• Connect Mode: Internet – режим соединения с IP модулем HDL

• Host: публичный IP адрес вашего маршрутизатора для доступа через него к HDL IP модулю

• Port: порт HDL для прямого подключения к HDL IP модулю через Интернет (6000 )

• Login: логин подключения из настроек Remote Server IP модуля

• Password: пароль подключения из настроек Remote Server IP модуля

• Project Name: имя проекта из настроек Remote Server IP модуля

Для работы через Интернет укажите публичный IP-адрес маршрутизатора, к которому подключен контроллер и настройте проброс управляющего порта (Port Forwarding).

Публичный IP-адрес маршрутизатора можно узнать, например, через Яндекс.Интернет

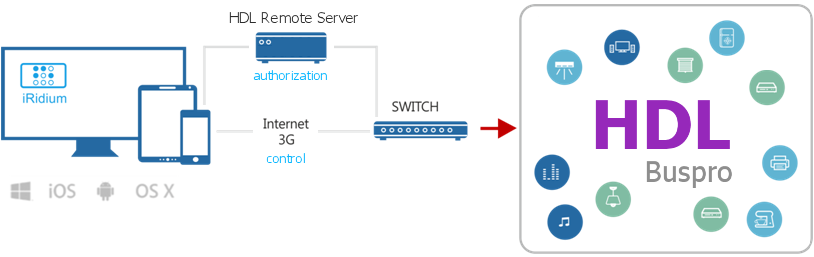

HDL Remote Server​

"HDL Remote Server" позволяет подключиться к IP модулю HDL через Интернет в случае, если у вас нет статического IP адреса или домена (DDNS). Соединение устанавливается через интернет сервер HDL, который используется для авторизации между управляющей панелью iRidium и IP интерфейсом HDL. После авторизации соединение идет напрямую, без участия сервера. Адреса доступных удаленных серверов HDL вы можете найти в HDL Tool, в окне сканирования шины после того, как переключите способ подключения к шине на Server.

HDL IP интерфейс с прошивкой не младше HDL_V04.06U

доступ к шине через Интернет работает только через один HDL IP интерфейс (одновременное подключение к нескольким HDL IP интерфейсам через Интернет не поддерживается)

В настройках IP модуля HDL выберите укажите Connection Prferences: параметры клиентов, которые должны иметь возможность подключения к IP модулю HDL

• Type: Remote Server

• Project Name, Group Name: имя проекта и группы проектов

• User, Password: параметры защищенного подключения

• Preferred Server, Port: параметры подключения к серверу HDL

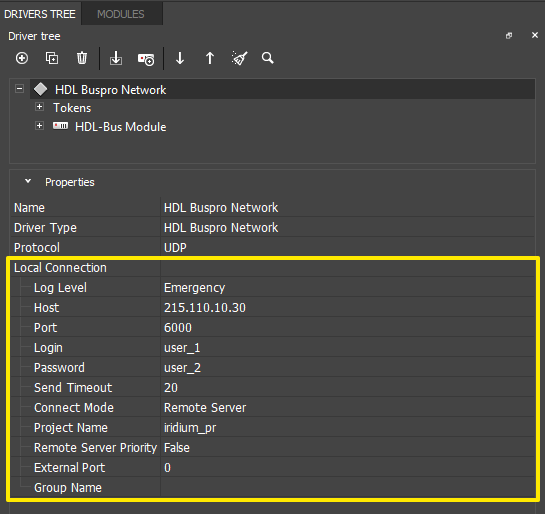

В настройках HDL Gateway (UDP) укажите параметры соединения с IP модулем HDL через удаленный сервер. Адрес удаленного сервера HDL вы можете найти в HDL Tool, в окне сканирования шины после того, как переключите способ подключения к шине на Server.

• Host: адрес удаленного сервера HDL. Адреса доступных удаленных серверов HDL вы можете найти в HDL Tool, в окне сканирования шины после того, как переключите способ подключения к шине на Server.
• Port: порт подключения к IP модулю через удаленный сервер (как в настройках IP модуля)
• Login: логин подключения из настроек IP модуля
• Password: пароль подключения из настроек IP модуля
• Send Timeout: принудительный интервал между командами, которые управляющая панель отправляет IP модулю HDL (помогает снизить нагрузку на IP модуль и шину HDL)
• Connect Mode: Remote Server – режим соединения с IP модулем HDL
• Project Name: имя проекта из настроек IP модуля
• Remote Server Priority: подключение к удаленному серверу в первую очередь.
• External Port: порт доступа к HDL IP интерфейсу. Если оставить поле пустым, оно будет заполнено данными, которые передаст HDL Server
• Group Name: имя группы проекта

Иногда, для подключения через удаленный сервер к HDL IP интерфейсу, требуется настройка проброса порта 6000 (External Port) по инструкции.

Смена настроек подключения​

Примеры:

// Local (ConnectMode=0)
IR.GetDevice("HDL Buspro UDP").SetParameters({Host: "255.255.255.255", Port: 6000, SendNeedConfirm: 0, SendTimeout: 20, ConnectMode: 0})

<!--T:58-->
// Internet (ConnectMode=2)
IR.GetDevice("HDL Buspro UDP").SetParameters({Host: "215.110.10.10", Port: 6000, Login: "User", Password: "User", SendNeedConfirm: 0, SendTimeout: 20, ConnectMode: 2, Project: "ir_proj"})

<!--T:59-->
// HDL Remote Server (ConnectMode=3)
IR.GetDevice("HDL Buspro UDP").SetParameters({Host: "215.110.10.10", Port: 9999, Login: "User", Password: "User", SendNeedConfirm: 0, SendTimeout: 20, ConnectMode: 3, ExtendedPort: 6000, Project: "ir_proj", Group: "ir_group"})

Устройства

Категории устройств, к которым могут быть отнесены устройства HDL при сканировании шины. В список вошли устройства, доступные на hdlautomation.com на момент написания статьи и поддерживаемые iRidium.

Список команд устройства можно изменить после сканирования или ручного добавления в проект.

Обратитесь в поддержку (), если требуется обновление списка или вы обнаружили неточность.

Устройства:

Настройка команд и фидбеков

Для управления оборудованием настройте команды (Commands) и каналы обратной связи (Feedbacks). Чтобы отправить команду, перетяните ее на графический элемент и укажите значение (Value), которое необходимо отправить. Чтобы отобразить значение с канала обратной связи, перетащите Feedback на графический элемент, и укажите, каким образом вывести значение (Value).

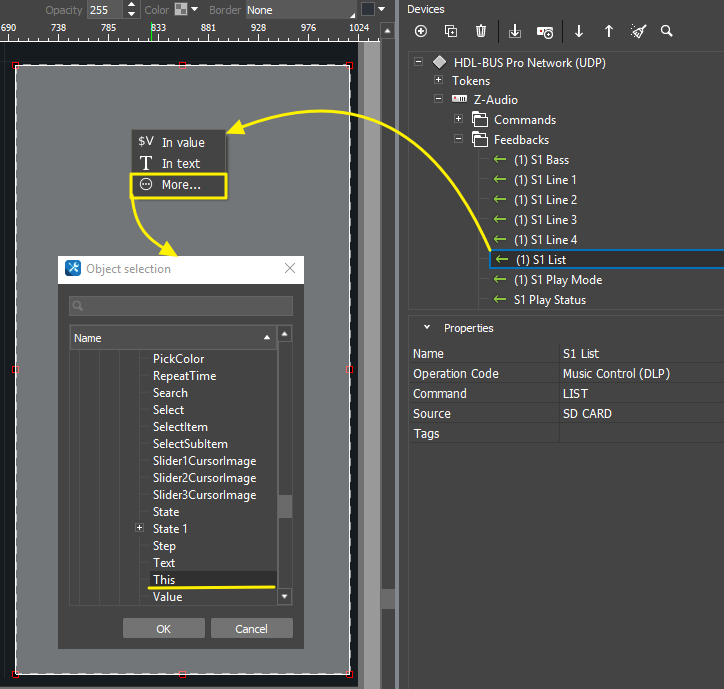

Подробнее о работе с графическими элементами написано в статье "Типы графических элементов".

Возможные настройки команд, каналов и графических элементов при работе с различными кодами операций представлены далее:

Lighting​

Single Channel Lighting​

Команда с обратной связью: управление яркостью диммера, включение/выключение реле.

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: Dimmer , Relay . Теперь можно настроить команды для управление яркостью каналов и получения данных о их состоянии.

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

Read Status of Channels​

Команда: запросить текущее значение яркости каналов диммера или реле. Обратная связь приходит в канал "Single Channel Lighting". Обычно используется с Timer: 0 для получения состояния диммеров и реле на момент запуска приложения.

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: Dimmer , Relay . Теперь можно настроить команду запроса состояния реле или диммера:

Command:

Рекомендуется настройка

Use Timer: 0

• команда будет отправлена оборудованию при запуске приложения. Привязывать команду к графическому элементу не нужно. В процессе работы приложения использовать команду не нужно, т.к. диммеры и реле автоматически уведомляют шину об изменении своего состояния.

Scene Control​

Команда: запустить сцену, сохраненную в памяти диммера или реле. Сцены настраиваются для устройств, принадлежащих к одной зоне (Area).

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: Dimmer , Relay . Теперь можно настроить команду запуска сцены:

Command:

• Value - укажите при перетягивании команды на графический элемент

Sequence Control​

Команда: запустить последовательность, сохраненную в памяти диммера или реле. Последовательности настраиваются для устройств, принадлежащих к одной зоне (Area).

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: Dimmer , Relay . Теперь можно настроить команду запуска последовательности:

Command:

• Value - укажите при перетягивании команды на графический элемент

Logic​

Logic Control​

Команда с обратной связью: управление состоянием логического блока.

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства с поддержкой команд управления логическими блоками. Теперь можно настроить команды:

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

Read Status of Logic​

Команда: запросить текущее состояние логического блока. Обратная связь приходит в канал "Logic Control".

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства с поддержкой команд управления логическими блоками. Теперь можно настроить команду:

Command:

Рекомендуется настройка

Use Timer: 0

• команда будет отправлена оборудованию при запуске приложения. Привязывать команду к графическому элементу не нужно. В процессе работы приложения можно использовать команду для запроса состояния блока в конкретный момент времени.

Universal Switch​

Universal Switch Control​

Команда с обратной связью: управление состоянием универсального переключателя.

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства с поддержкой команд управления универсальным переключателем. Теперь можно настроить команды:

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

Автоматически об изменении своего статуса сообщает только Dry contact с числом настроенных Universal Switch не более 32. Состояние остальных устройств необходимо запрашивать для отображения обратной связи.

UV Switch для Floor Heating​

Команды Universal Switch Control для модуля теплого пола SB-DN-FH06 (HDL_V04.10U_2014/06/06). Позволяют устанавливать параметры работы всех, или отдельных каналов модуля.

OFF = 0, ON = 255 (значение для отправки).

UV Switch для IR Emitter​

Управление ИК эмиттерами (ИК излучателями) в составе датчиков HDL, а также самостоятельными излучателями, осуществляется с помощью команды Universal Switch.

В память ИК излучателя инсталлятор сохраняет список ИК команд (до 254 команд), а iRidium вызывает команду, отправляя ее номер излучателю.

Command:

• Value - укажите при перетягивании команды на графический элемент

Read Status of Universal Switch​

Команда: запросить текущее состояние универсального переключателя. Обратная связь приходит в канал "Universal Switch Control".

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства с поддержкой команд управления универсальными переключателями. Теперь можно настроить команду:

Command:

Рекомендуется настройка

Use Timer: 0

• команда будет отправлена оборудованию при запуске приложения. Привязывать команду к графическому элементу не нужно. В процессе работы приложения можно использовать команду для запроса состояния блока в конкретный момент времени.

IR Emitter​

IR Control​

Command:

Feedback:

Curtain Switch​

Curtain Switch Control​

Команда с обратной связью: управление состоянием трех позиционного реле для штор, жалюзи и роллетов.

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: Curtain . Теперь можно настроить команды:

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

Read Status of Curtain Switch​

Команда: запросить текущее состояние контроллера штор. Обратная связь приходит в канал "Curtain Switch Control".

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: Curtain . Теперь можно настроить команду:

Command:

Рекомендуется настройка

Use Timer: 0

• команда будет отправлена оборудованию при запуске приложения. Привязывать команду к графическому элементу не нужно. В процессе работы приложения можно использовать команду для запроса состояния в конкретный момент времени.

GPRS​

GPRS Control​

Команда: отправка сообщения с помощью GPRS модуля

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: SMS Module . Теперь можно настроить команды:

Command:

• Value - укажите при перетягивании команды на графический элемент

Panel​

Panel Control​

Команда с обратной связью: контроль функций DLP панели, включая управление кондиционером (AC) и теплым полом (Floor Heating), подключенными к DLP панели.

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: DLP Panel . Теперь можно настроить команды:

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

Read Status of Panel​

Команда: запросить текущее состояние одного из параметров DLP панели. Обратная связь приходит в канал "Panel Control".

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: DLP Panel . Теперь можно настроить команду:

Command:

В процессе работы приложения можно использовать команду для запроса параметра панели в выбранный момент времени (по таймеру или с помощью графического элемента)

AC​

AC Control​

Команда с обратной связью: управление кондиционером через HVAC модуль, без необходимости подключения DLP панели.

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: AC . Теперь можно настроить команды:

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - приходит в канал обратной связи. Можно использовать для отображения на элементах

Read Status of AC​

Команда: запросить текущее состояние одного из параметров AC контроллера. Обратная связь приходит в канал "AC Control".

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: AC . Теперь можно настроить команду:

Feedback:

В процессе работы приложения можно использовать команду для запроса параметра панели в выбранный момент времени (по таймеру при запуске приложения или с помощью графического элемента)

AC control New​

Command:

• Value - укажите при перетягивании команды на графический элемент.

Read Status of AC NEW​

Команда: запросить текущее состояние одного из параметров AC контроллера. Обратная связь приходит в каналы обратной связи (Feedbacks) "AC Control".

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: AC . Теперь можно настроить команду:

Feedback:

В процессе работы приложения можно использовать команду для запроса параметра панели в выбранный момент времени (по таймеру при запуске приложения или с помощью графического элемента)

Floor Heating from DLP​

Floor Heating Control (DLP)​

Команда с обратной связью: управление теплым полом через DLP панель.

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: DLP Panel (AC, FH) . Теперь можно настроить команды:

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - приходит в канал обратной связи. Можно использовать для отображения на элементах

Read Status of Floor Heating (DLP)​

Команда: запросить текущее состояние одного из параметров теплого пола через DLP панель. Обратная связь приходит в канал "Control Floor Heating Status".

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: DLP Panel (AC, FH) . Теперь можно настроить команду:

Feedback:

В процессе работы приложения можно использовать команду для запроса параметров теплого пола в выбранный момент времени (по таймеру при запуске приложения или с помощью графического элемента)

Floor Heating from Heating Module​

Команды для управления 6-канальным модулем теплого пола (для монтажа на DIN-рейку). Команды отправляем модулю напрямую, без использования DLP панели.

Floor Heating Module Control​

Команда с обратной связью: управление теплым полом.

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: Floor Heating Module . Теперь можно настроить команды:

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - приходит в канал обратной связи. Можно использовать для отображения на элементах

Read Status of Floor Heating Module​

Команда: запросить текущее состояние одного из параметров теплого пола. Обратная связь приходит в канал "Floor Heating Module Control".

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: Floor Heating Module . Теперь можно настроить команду:

Feedback:

В процессе работы приложения можно использовать команду для запроса параметров теплого пола в выбранный момент времени (по таймеру при запуске приложения или с помощью графического элемента)

Sensors In One​

Read Sensor Status (8 in 1, Device Type 315)​

Команда с обратной связью: чтение данных сенсора 8 в 1. Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: Sensor 8 in 1 (type 315) . Теперь можно настроить команды:

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - приходит в канал обратной связи. Можно использовать для отображения на элементах

Устаревшие параметры: 3 - Lux (0/1), 5 - Switch 1 (0/1), 6 - Switch 2 (0/1)

Read Sensor Status (8 in 1, Device Type 314)​

Команда с обратной связью: чтение данных сенсора 8 в 1. Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: Sensor 8 in 1 (type 314) . Теперь можно настроить команды:

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - приходит в канал обратной связи. Можно использовать для отображения на элементах

Устаревшие параметры: 4 - Sonex (0/1), 7 - Switch 1 (0/1), 8 - Switch 2 (0/1)

Read Sensor Status (12 in 1)​

Команда с обратной связью: чтение данных сенсора 12 в 1. Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: Sensor 12 in 1 . Теперь можно настроить команды:

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - приходит в канал обратной связи. Можно использовать для отображения на элементах

Read Sensor Status (Sensors In One)​

Команда с обратной связью: чтение данных "Sensors in One".

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: Sensors In One . Теперь можно настроить команды:

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - приходит в канал обратной связи. Можно использовать для отображения на элементах

Read Temperature​

Команда с обратной связью: чтение температуры DLP панели или другого устройства с датчиком температуры.

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: DLP Panel или другое с датчиком температуры. Теперь можно настроить команды:

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - приходит в канал обратной связи. Можно использовать для отображения на элементах

Read Temperature New​

Команда с обратной связью: чтение температуры: команда нового типа с поддержкой дробных значений.

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: DLP Panel или другое с датчиком температуры. Теперь можно настроить команды:

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - приходит в канал обратной связи. Можно использовать для отображения на элементах

Universal Control​

Команда с обратной связью: управление параметрами сенсоров разного типа с поддержкой Universal Control.

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства. Теперь можно настроить команды:

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - приходит в канал обратной связи. Можно использовать для отображения на элементах

Analog Value​

Команда с обратной связью: запрос параметров у сенсоров разного типа с поддержкой Analog Value.

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства. Теперь можно настроить команды:

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - приходит в канал обратной связи. Можно использовать для отображения на элементах

Security​

Arm Security Module​

Команда с обратной связью: установить состояние модуля безопасности. Устанавливает текущий режим охраны (Arm) в указанной зоне (Area).

добавьте панели управления iRidium в список устройств, которым разрешено управлять контроллером безопасности: Subnet ID: 253 , Device ID: 254 .

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: Security Module . Теперь можно настроить команды:

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - приходит в канал обратной связи. Можно использовать для отображения на элементах

Read Status of Arm​

Команда с обратной связью: запрос режима работы модуля безопасности. Возвращает текущий режим охраны (Arm) в указанной зоне (Area) в канал с типом "Arm Security Module".

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: Security Module . Теперь можно настроить команды:

Command:

• Value - укажите при перетягивании команды на графический элемент

Рекомендуется настройка

Use Timer: 0

• команда будет отправлена оборудованию при запуске приложения. Привязывать команду к графическому элементу не нужно. В процессе работы приложения использовать команду не нужно, т.к. модуль безопасности уведомляет шину об изменении своего состояния.

Alarm Security Module​

Команда: активировать сигнал тревоги. Сигнал (Alarm) в указанной зоне (Area) активируется командой модулю безопасности. Статус сигналов тревоги отобразить нельзя.

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: Security Module . Теперь можно настроить команды:

Command:

• Value - укажите при перетягивании команды на графический элемент

Dry Contact​

Read Status of Dry Contact​

Команда с обратной связью: запросить состояние сухого контакта

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: Dry Contact . Теперь можно настроить команды:

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - приходит в канал обратной связи. Можно использовать для отображения на элементах

Read Status of Dry Contact (security)​

Команда с обратной связью: запросить состояние сухого контакта, настроенного для работы с модулем безопасности, когда сенсор включен в список "Alarm List"

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: Dry Contact . Теперь можно настроить команды:

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - приходит в канал обратной связи. Можно использовать для отображения на элементах

Power Meter​

Read Voltage​

Команда с обратной связью: запросить действующее напряжение (A:1, B:2, C:3) счетчика

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: Power Meter . Теперь можно настроить команды:

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - приходит в канал обратной связи. Можно использовать для отображения на элементах

Read Current​

Команда с обратной связью: запросить действующее значение переменного тока (A:1, B:2, C:3, T:4)

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: Power Meter . Теперь можно настроить команды:

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - приходит в канал обратной связи. Можно использовать для отображения на элементах

Read Power​

Команда с обратной связью: запросить активную мощность (A:1, B:2, C:3, T:4)

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: Power Meter . Теперь можно настроить команды:

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - приходит в канал обратной связи. Можно использовать для отображения на элементах

Read Power Factor​

Команда с обратной связью: запросить коэффициент мощности (A:1, B:2, C:3, T:4)

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: Power Meter . Теперь можно настроить команды:

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - приходит в канал обратной связи. Можно использовать для отображения на элементах

Read Electricity​

Команда с обратной связью: запросить значение активной энергии (A:1, B:2, C:3, T:4)

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: Power Meter . Теперь можно настроить команды:

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - приходит в канал обратной связи. Можно использовать для отображения на элементах

Music​

Music Control (DLP)​

Команды нужно отправлять на адрес Z-Audio, DLP панель не требуется .

Команда с обратной связью: управление медиа-плейером Z-Audio командами, теми же командами, что отправляют DLP панели. Позволяет получить список композиций Z-Audio. Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: Z-Audio . Теперь можно настроить команды для имеющихся источников аудио * (Source):

• Source: *1 – SD CARD *2 – NAS-HDD (FTP Server) *3 – SERVER *4 – WEB-RADIO *5 – RADIO *6 – AUDIO IN *7 – INTERCOM

Command:

Feedback:

• Value - приходит в канал обратной связи. Можно использовать для отображения на элементах

• ** List - список папок и треков в папках, который можно отобразить с помощью элемента List, пример реализации см. далее.

Отображение списка треков (команда LIST):

Графический элемент List позволяет сформировать список песен и выполнять действия по нажатию на пункт списка:

• открыть папку по нажатию на пункт списка - папку
• начать воспроизведение при нажатии на пункт списка - трек
• вернуться на папку выше, при нажатии на первый пункт списка: [ ... ]

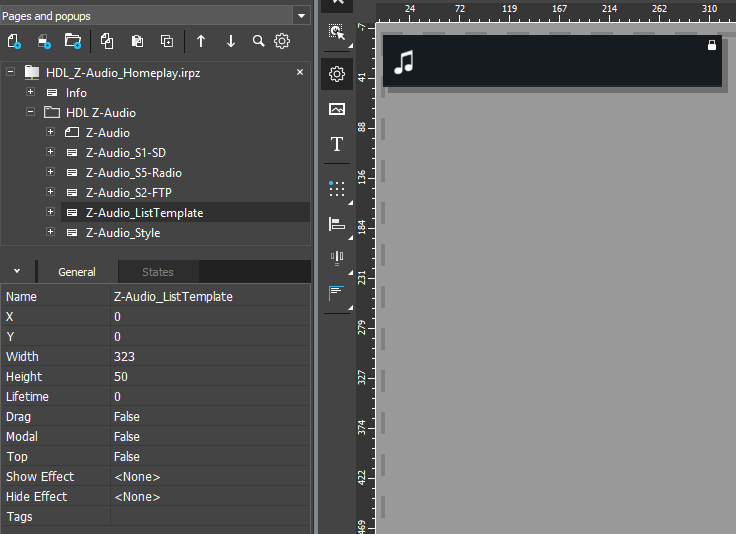

Пункты списка будут оформлены на базе шаблона - попапа, который нужно заранее создать в проекте. Создание и заполнение пунктов производится автоматически. Настройки элементов:

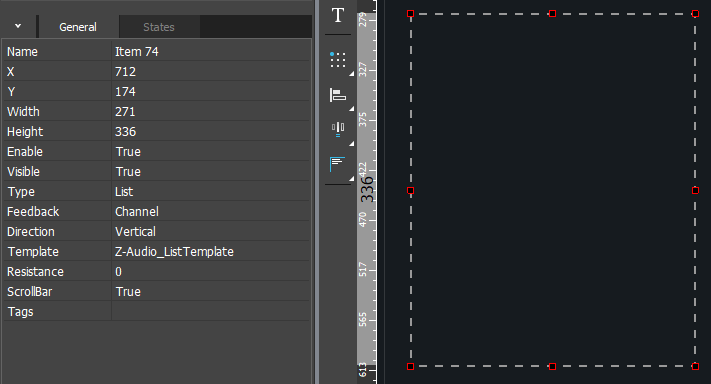

List, элемент, где будет отображаться список треков: List Template: имя попапа, выбранного как шаблон для каждого пункта списка.

Popup, шаблон одного пункта списка: Имя трека будет записано в текстовое поле самого попапа, а не элементов на нем.

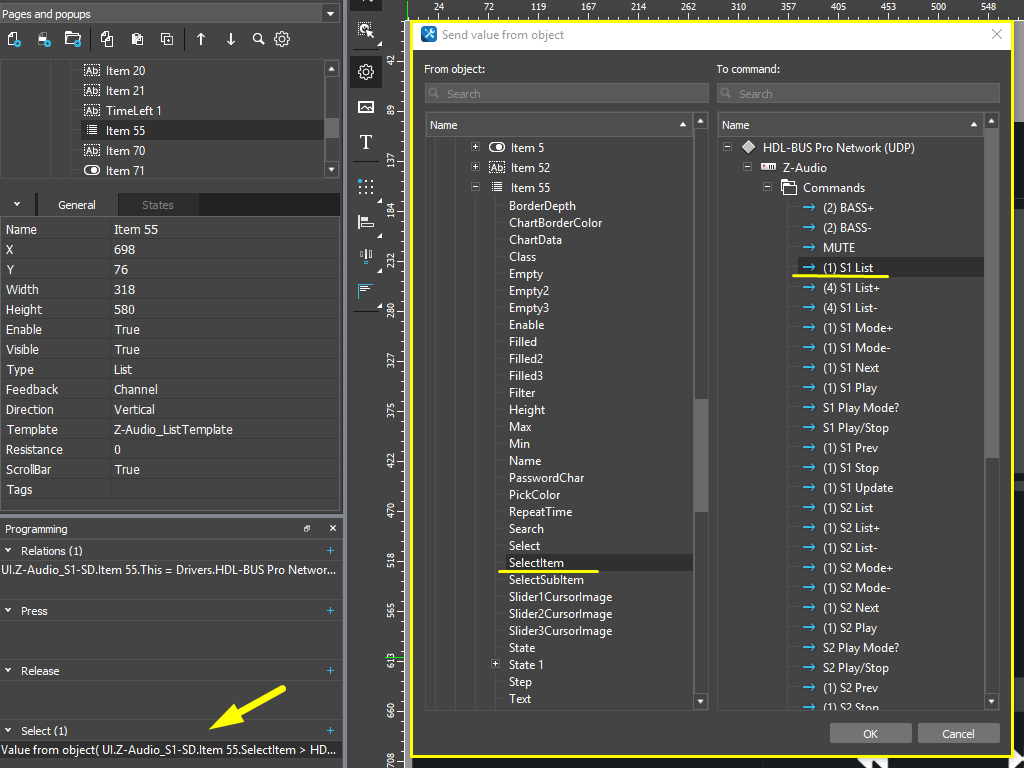

Привяжите команду LIST для управления списком и отображения данных:

Выберите графический элемент List, откройте вкладку Programming

Выберите событие Select. В редакторе макросов для события Select найдите команду Send To Driver > Send Token

В строке Channel выберите команду LIST для источника SD или FTP

В строке Token выберите путь к графическому элементу List на странице или попапе, свойство элемента: SelectItem

Нажмите ОК чтобы сохранить команду

Привяжите обратную связь LIST для отображения на элементе списка песен Z-Audio:

В Project Device Panel выберите канал обратной связи LIST от источника SD или FTP

Перетяните канал обратной связи на графический элемент List, выберите "More..." в диалоге привязки

Выберите свойство This графического элемента

Нажмите ОК чтобы сохранить обратную связь

Теперь команда и обратная связь настроены, элемент отобразит список песен от медиа-плейера Z-Audio.

Music Control (TTP)​

Команда с обратной связью: вспомогательная команда TTPlayer для управления медиа-плейером Z-Audio. Функционал Z-Audio полностью охватывается командой Music Control (DLP), не требуя наличия DLP панели.

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: Z-Audio . Теперь можно настроить команды:

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - приходит в канал обратной связи. Можно использовать для отображения на элементах

HomePlay Network Player​

Установка, настройка и список команд и обратных связей устройства соответствуют [Music Control (DLP)](#Music Control (DLP)). Для ознакомления скачайте пример проекта, укажите Subnet ID / Device ID устройства.

cкачать:

• Пример проекта, для работы с HomePlay Network Player

HDL Granite Panel​

Для получения данных с датчиков и управления оборудованием используйте коды операций со следующими настройками:

• Температура:
• i (Chanel = 1),
• i (Chanel = 1),
• i (Chanel = 0, Option = 65),
• Уровень влажности:
• i (Chanel = 0, Option = 69),
• Напряжение:
• i (Chanel = 0, Option = 2),
• Управление тёплым полом:
• i (Parameter = 2021, 2528, Option = 1~8),
• Температура тёплого пола:
• Floor Heating Control (DLP) (Parameter = 38, FH ID = 18).

Для корректной работы оборудования обязательно должны быть использованы в проекте команда и соответствующий ей фидбэк.

Для ознакомления скачайте пример проекта, укажите Subnet ID / Device ID устройства.

cкачать:

• Пример проекта, для работы с HDL Granite Panel

Gate HDL to Dali​

Read Color Temperature​

Команда: запросить текущее значение яркости или цвета каналов диммера. Обратная связь приходит в канал "Color temperature control". Обычно используется с Timer: 0 для получения состояния диммеров и реле на момент запуска приложения.

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: Gate HDL to Dali. Теперь можно настроить команду запроса состояния диммера.

Command:

• Value - укажите при перетягивании команды на графический элемент

Color temperature control​

Команда с обратной связью: управление яркостью и цветом диммера.

Выберите устройство HDL, укажите его Subnet ID / Device ID, выберите тип устройства: Gate HDL to Dali. Теперь можно настроить команды для управление яркостью / цветом каналов и получения данных о их состоянии.

Command:

• Value - укажите при перетягивании команды на графический элемент

Feedback:

• Value - приходит в канал обратной связи. Можно использовать для отображения на элементах

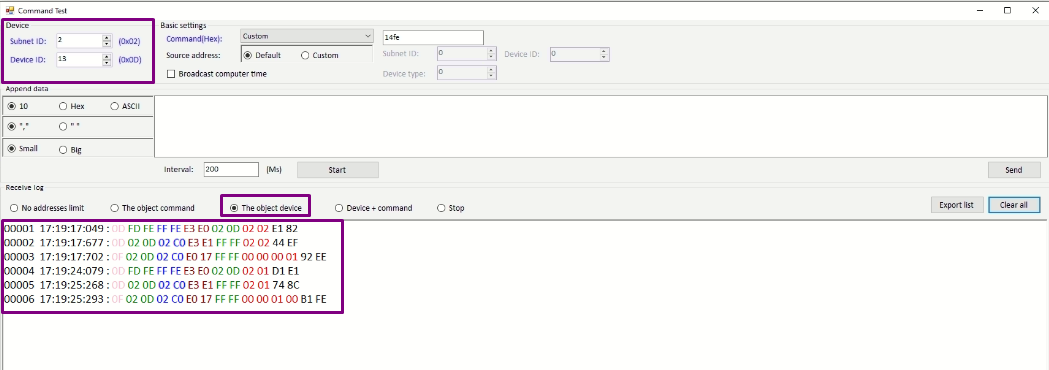

HDL CMD test. Проверка отправленных команд

С помощью CMD теста можно сравнить данные, которые приходят из приложения i3 pro, с данными приходящими из нативного приложения HDL, других программ или от самого оборудования.

1. Запустите приложение HDL Buspro и откройте вкладку "Tool":

2. Укажите идентификаторы устройства, команды которого необходимо отслеживать ( Subnet ID, Device ID):

3. Установите флаг у параметра "The object device".

4. Управляйте оборудованием, данные команд будут отображаться в нижнем окне.

В техподдержку данные отправляются в виде скриншота окна или текстового документа.
