Быстрый старт проекта с сервером i3 lite

В этом руководстве вы пройдете путь по созданию проекта в i3 lite для управления через сервер HDL IntelliCenter2 / UMC C3 / UMC C4. В проекте используется следующее оборудование:

1. HDL (шина подключена напрямую к серверу UMC)
   • реле
   • диммер
   • панель DLP
   • панель DLP (AC, FH)
2. KNX (шина подключена напрямую к серверу UMC)
   • реле
3. Sonos (по локальной сети)
4. IP Camera (по локальной сети)

Настроите правила, чтобы управлять воспроизведением музыки на плеере Sonos с клавиш DLP панели HDL.

Установка приложения​

Установите актуальную версию клиента i3 lite на ваше устройство.

Приложение доступно для платформ:

• Windows 7/8/10 - скачать на официальном сайте
• iOS 7 и старше - скачать на App Store
• Android 4.4 и старше - скачать на Google Play или APK файл на официальном сайте

Для дальнейшей работы в приложении i3 lite необходимо быть зарегистрированным пользователем. Если вы еще не имеете свою учетную запись, пройдите регистрацию.

Первое включение HDL IntelliCenter2 / UMC C3 / UMC C4​

1. Подключите контроллер к локальной сети с маршрутизатором, который поддерживает DHCP, Ethernet-кабелем в разъём LAN.
2. Подайте питание 24 В.
3. Подождите около 30 секунд после подачи питания, светодиод PWR загорится зеленым цветом. Сервер готов к работе.

Создание и настройка проекта​

• Запустите приложение i3 lite. Откроется страница Welcome.
• Введите почту и пароль, которые вы указали при регистрации. Нажмите “Вход”. Откроется страница с проектами.
• Нажмите “New Project”(Новый проект) и введите имя проекта.

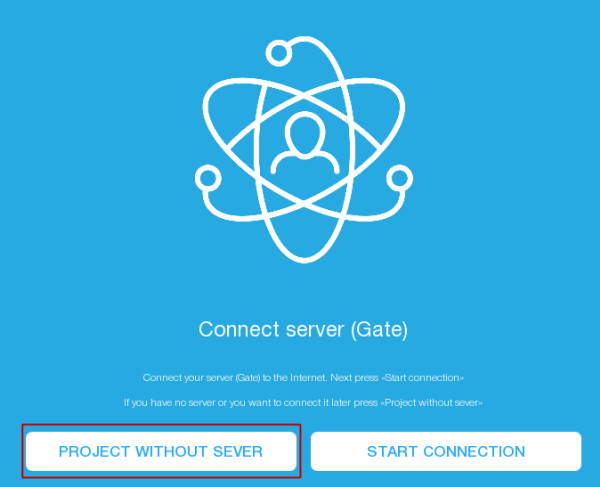

• Откроется страница с подключением сервера. Нажмите “Project without server”(Проект без сервера)

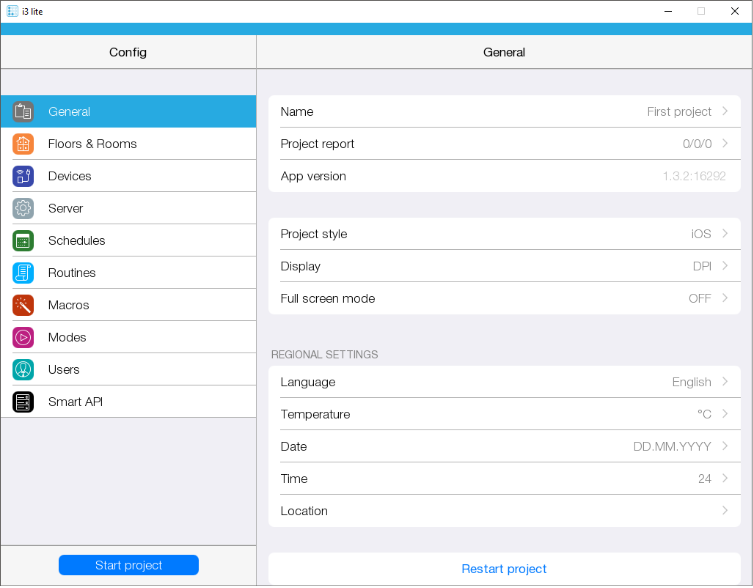

Откроется страница “Config”(Конфигуратор)

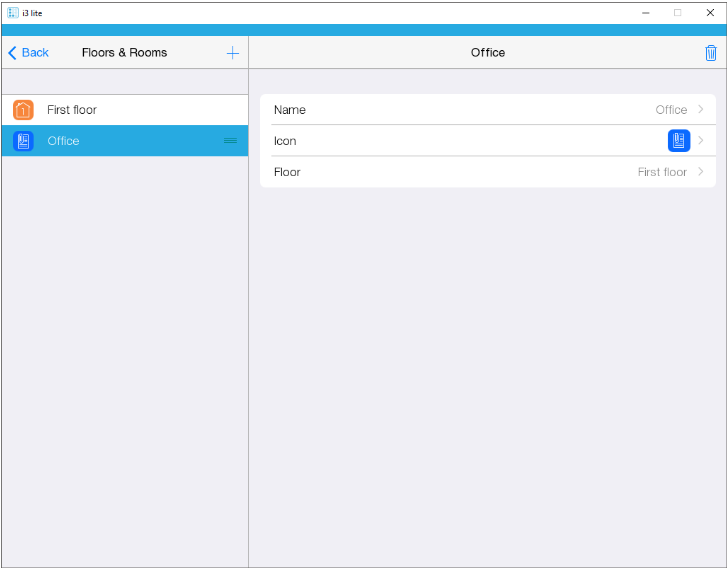

• Для настройки структуры объекта и расположения виджетов для управления устройствами нам нужно создать этажи и комнаты в проекте. Создайте одну комнату “Office”.

Подключение сервера к проекту​

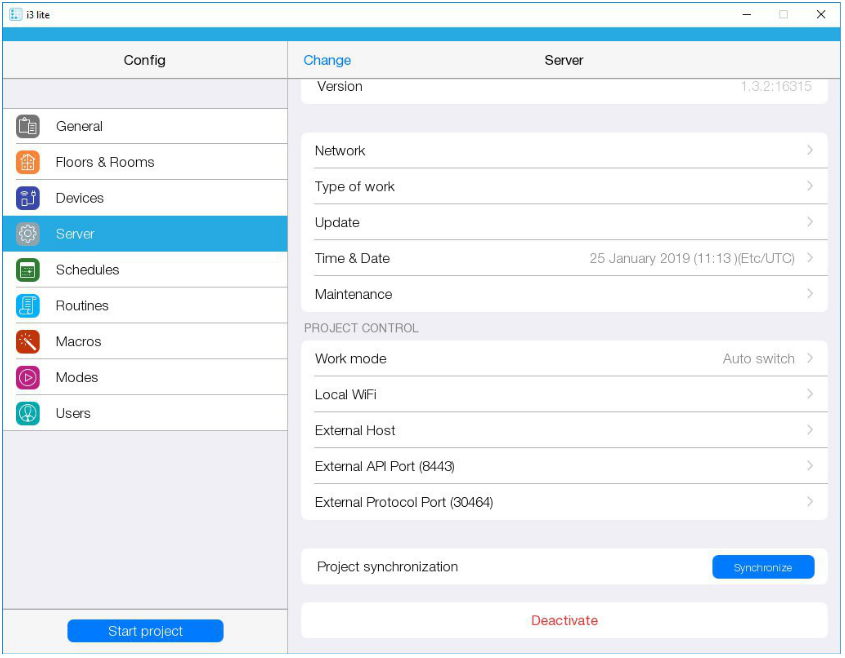

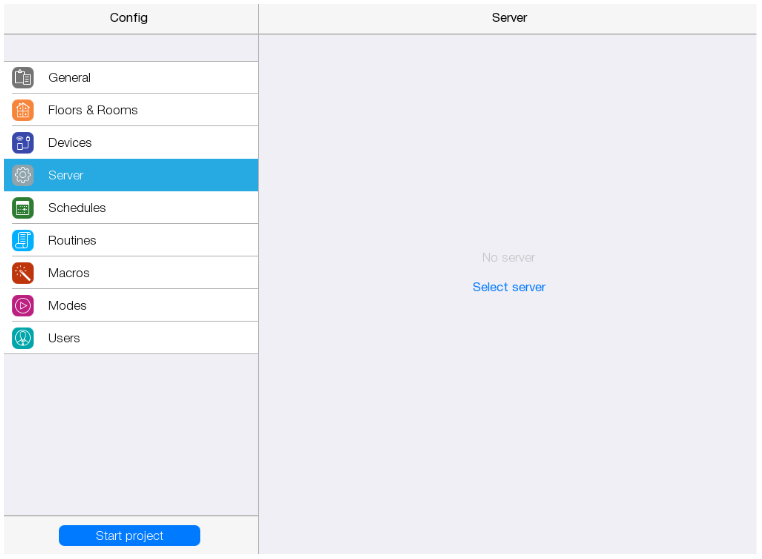

• В "Config" откройте вкладку "Server"(Сервер)

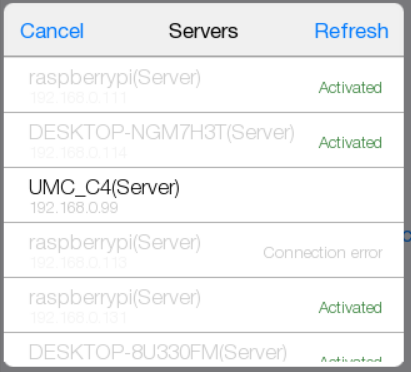

• Нажмите "Select server"(Найти сервер). Выберите ваш сервер.

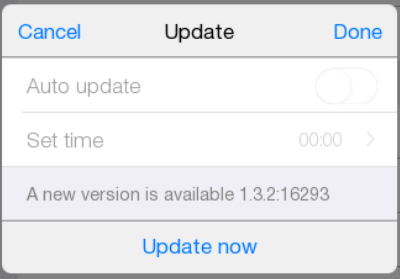

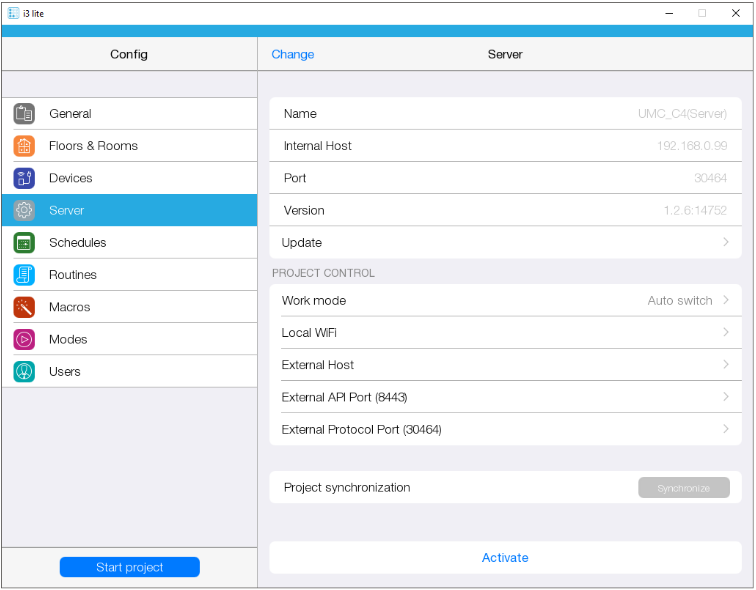

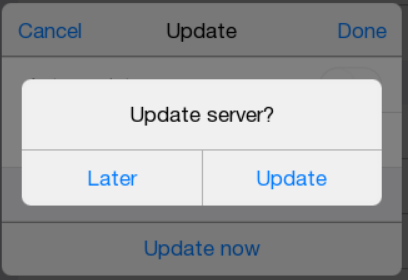

• Для обновления сервера нажмите на строку “Update”(Обновить). Откроется окно с настройками автообновления, установки времени обновления и возможностью обновления прямо сейчас. Если кнопка “Update now” активна, нажмите на нее для начала процедуры автоматического обновления.

• После обновления сервера, активируйте (привяжите) этот сервер для использования в проекте - нажмите “Activate”.

• В процессе активации на сервер будет загружен текущий проект.

Добавление модулей​

• В “Config” откройте вкладку “Devices” (Устройства).

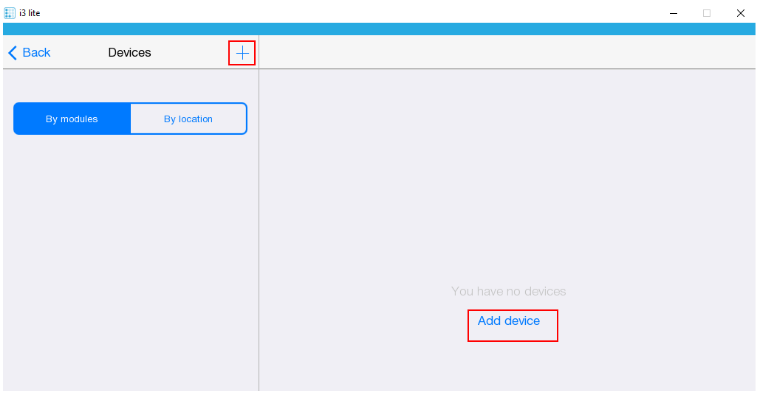

• Нажмите кнопку , чтобы добавить новое устройство (модуль).

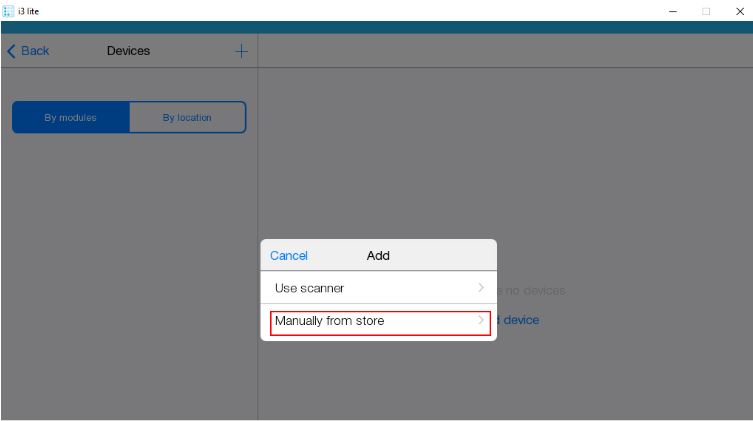

• Нажмите кнопку “Manually from store” (Добавить из iRidium store), чтобы открыть iRidium store.

Добавление модуля HDL Interface​

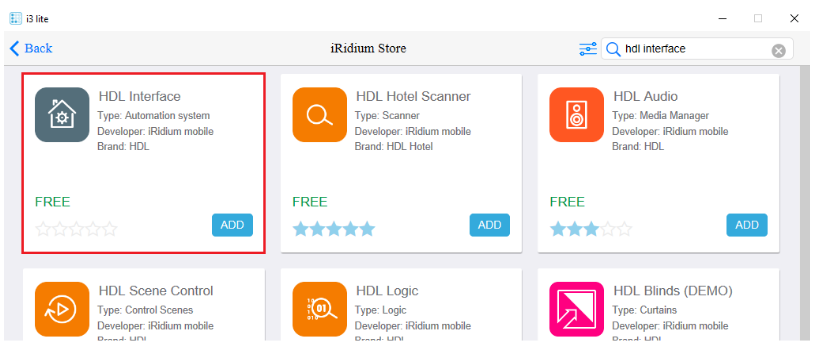

Откройте iRidium store и введите в поиске "HDL Interface". Выберите нужный модуль.

Добавление HDL Relay через HDL Interface​

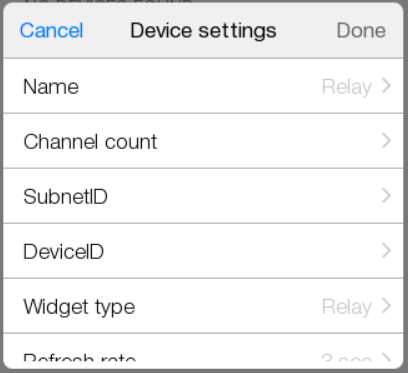

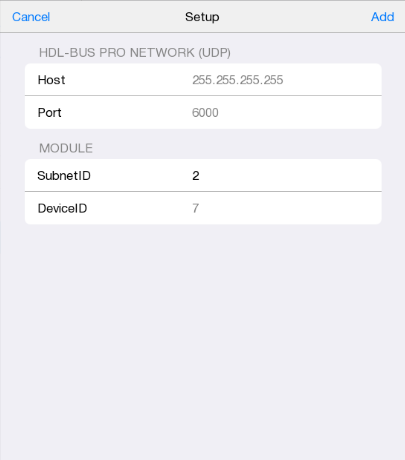

В модуле HDL interface, через в правом верхнем углу добавьте устройство HDL. Нажмите “Add Manually”, чтоб добавить устройство вручную. Из предложенного списка выберите Relay и введите настройки.

Добавление HDL Dimmer через HDL Interface​

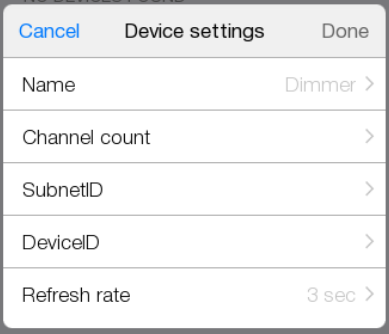

В модуле HDL Interface, через в правом верхнем углу добавьте устройство HDL. Нажмите “Add Manually”, чтоб добавить устройство вручную. Из предложенного списка выберите Dimmer и введите настройки.

Добавления HDL DLP Panel (AC, FH)​

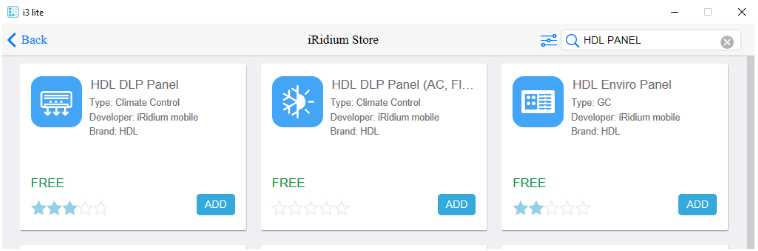

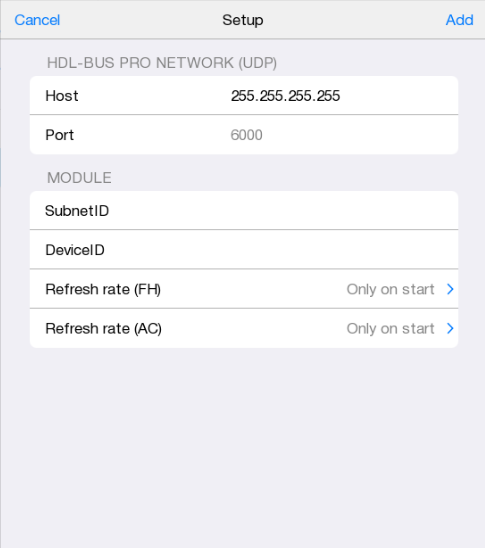

Откройте iRidium store. Введите в поиске “HDL DLP Panel” выберите из списка HDL DLP Panel (AC, FH).

Добавление HDL DLP Panel​

• Откройте iRidium store. Введите в поиске “HDL DLP Panel” выберите из списка HDL DLP Panel.

• Выставите настройки модуля:

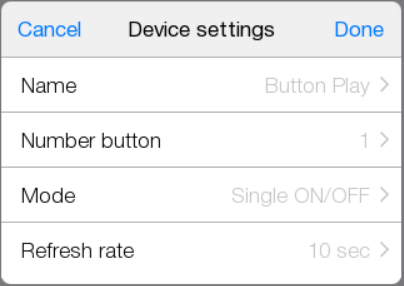

• Нажмите для добавления эмулируемой кнопки. Выберете “Button” и выставите его настройки. Назовем ее Button Play:

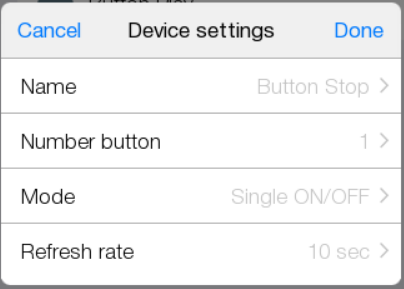

• Повторите то же самое и добавьте вторую кнопку - Button Stop

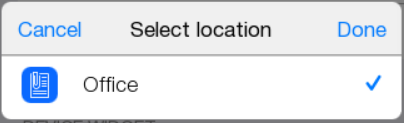

• Определите их расположение в созданной комнате.

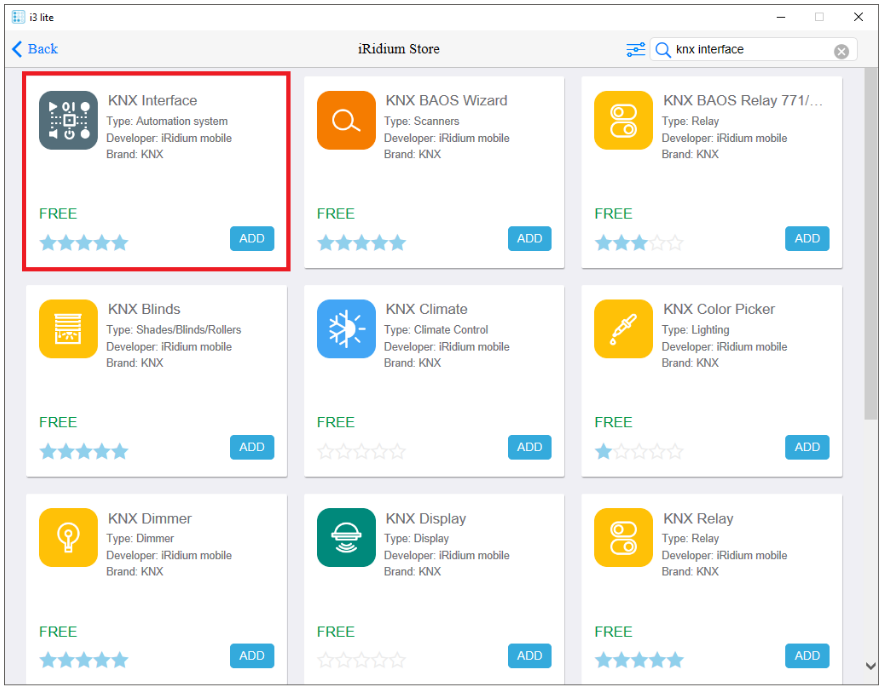

Добавление модуля KNX Interface​

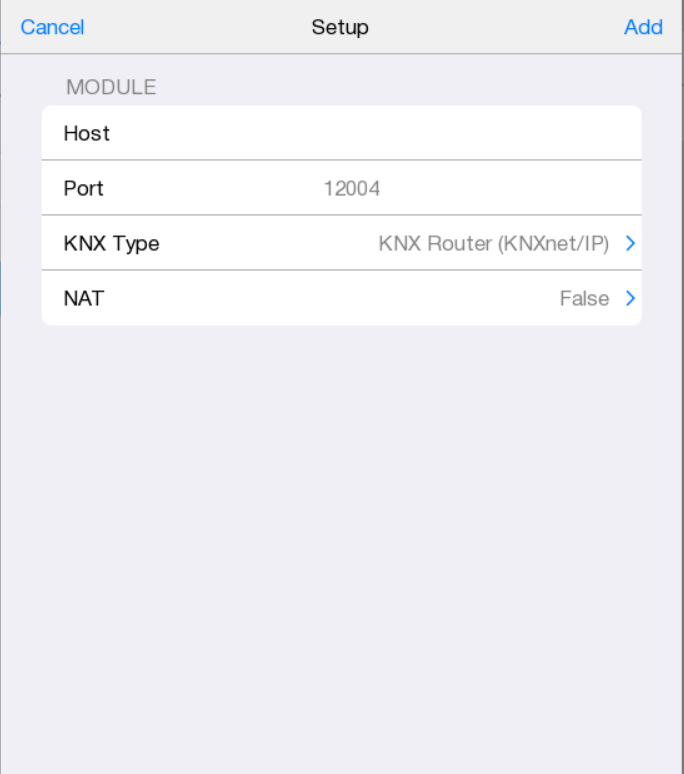

Подробную информацию по добавлению и настройке модуля KNX Interface можно найти здесь.

Добавление модуля KNX Relay через KNX Interface​

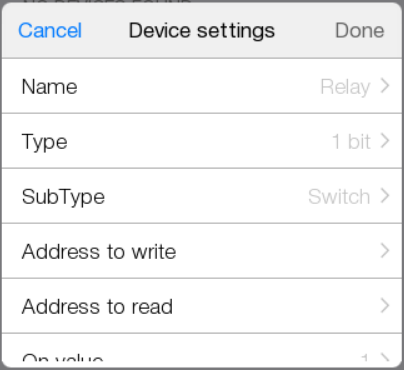

В модуле KNX Interface, через в правом верхнем углу добавьте устройство KNX. Нажмите “Add Manually”, чтоб добавить устройство вручную. Из предложенного списка выберите Relay и введите настройки.

Добавление модуля Sonos​

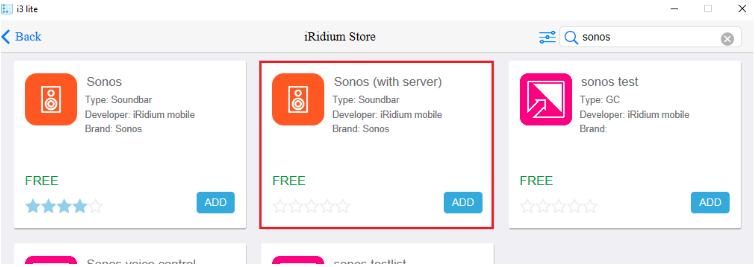

• Из iRidium Store добавьте модуль Sonos (with server).

• Модуль Sonos не имеет настроек, только сканер, которым можно воспользоваться, нажав на в правом верхнем углу.

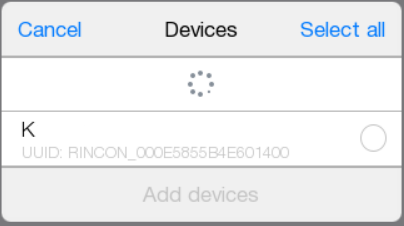

• Выберите свое устройство и нажмите “Add Devices”, чтобы его добавить. Определите его расположение в одной из созданных комнат.

Добавление модуля Camera Wizard​

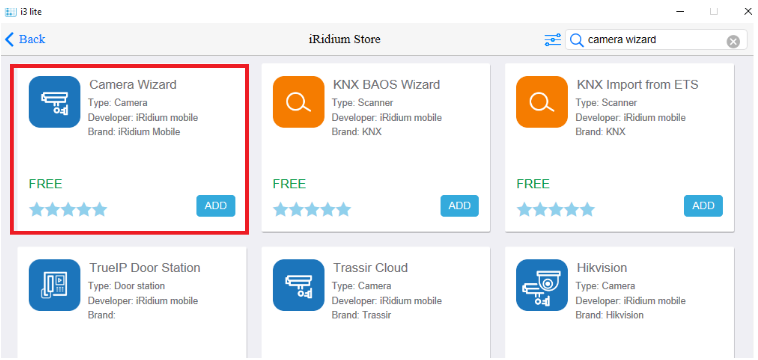

• Найдите модуль Camera Wizard в iRidium store и выберите его.

• Добавьте устройство через в правом верхнем углу экрана

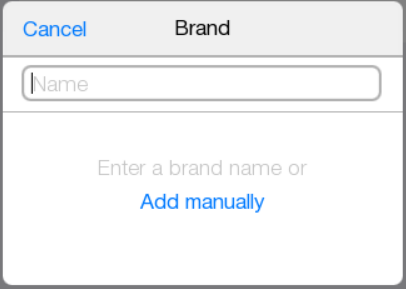

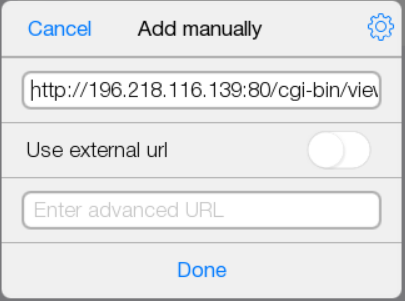

• Введите название камеры, которую хотите найти или нажмите “Add manually”, чтобы настроить камеру вручную

• Введите ссылку на нужную вам камеру и нажмите “Done”

Отчет об устройствах​

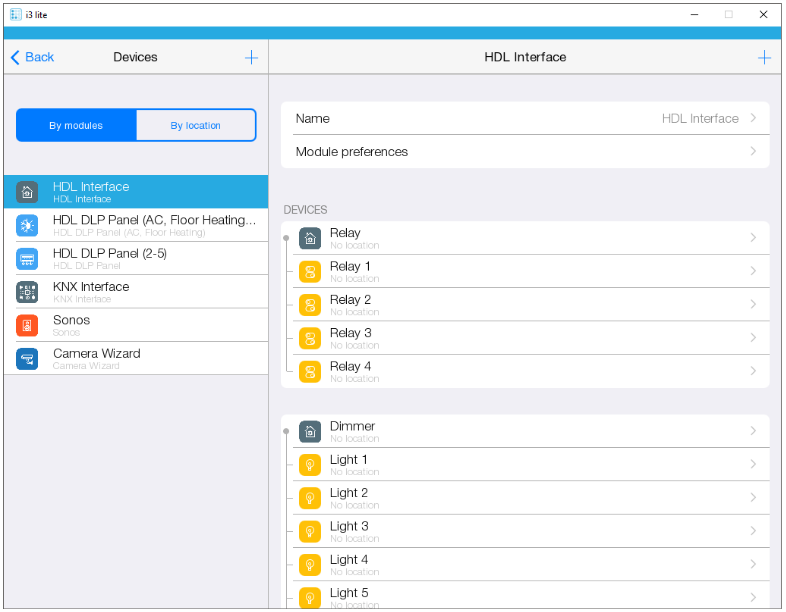

В разделе Devices мы видим, что в составе проекта теперь 6 модулей.

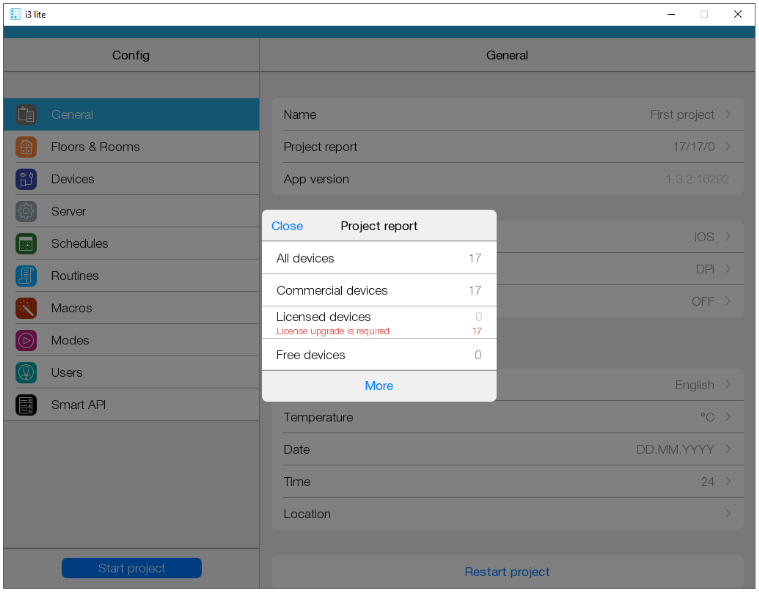

Подробную информацию вы можете получить в отчете об устройствах во вкладке “General”, в разделе “Project report”

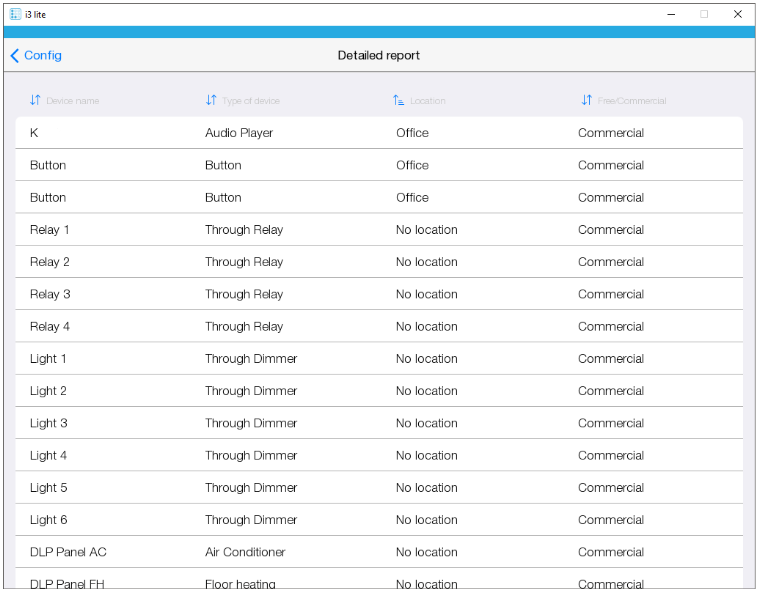

Если нажать “More”, то увидите подробный отчет о каждом устройстве.

Есть платные и бесплатные устройства. Различаются они тем, что бесплатные устройства не ограничены лицензией. Ваша лицензия учитывает только платные сабдевайсы.

Связь устройств через правила​

Рассмотрим, как можно настроить работу плеера Sonos по нажатию на кнопку HDL. Возьмем простые действия - включение и выключение. Взаимодействие реализуется через логические правила. Большинство правил создается для работы на сервере, т.к. они будут работать все время пока включен сервер. Локальные правила работают только пока развернуто приложение на устройстве.

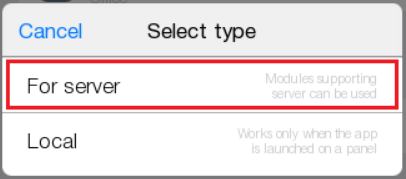

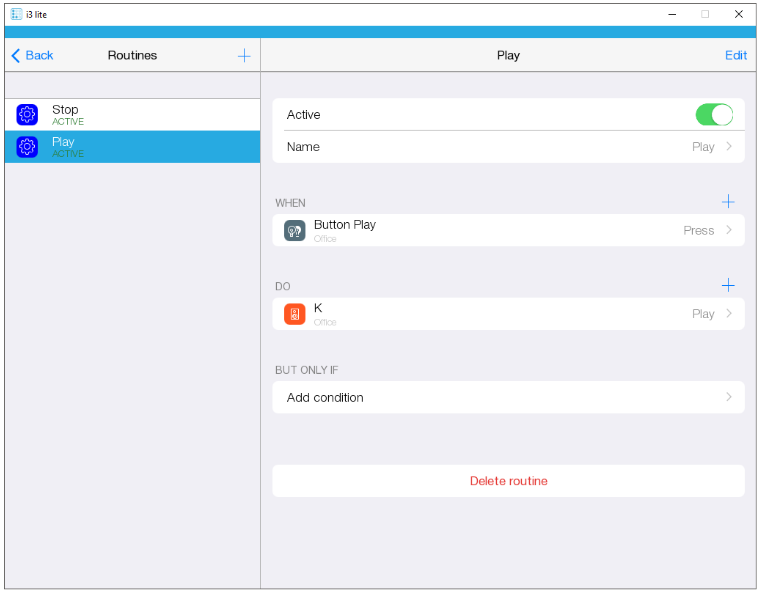

• Создайте первое серверное правило. Назовите его “Play” - оно будет включать Sonos по нажатию на кнопку панели HDL.

• Заполните условия: WHEN - выберите нужную кнопку панели DLP и выставьте событие “Press”. DO - выберите устройство Sonos и выставьте событие “Play”.

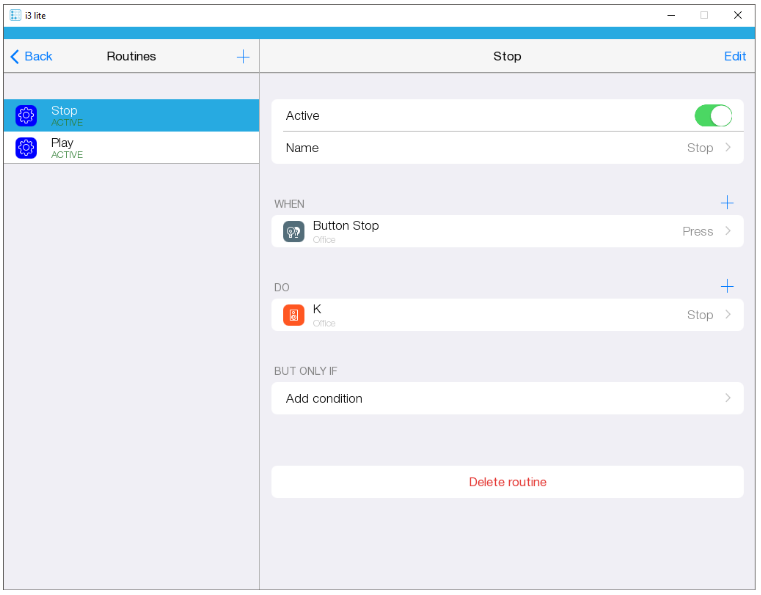

• Создайте второе серверное правило. Назовите его “Stop” - оно будет отключать плеер Sonos по нажатию на другую кнопку панели HDL.
• Заполните условия: WHEN - выберите нужную кнопку панели DLP и выставьте событие “Press”. DO - выберите устройство Sonos и выставьте событие “Stop”.

• Чтобы правила начали работать, необходимо передать их на сервер (синхронизировать, опубликовать). Нажмите “Make public” внизу экрана.

• Вы создали проект. Проверьте, что по нажатию на кнопку на DLP панели начинается или останавливается проигрывание композиции на плеере Sonos.

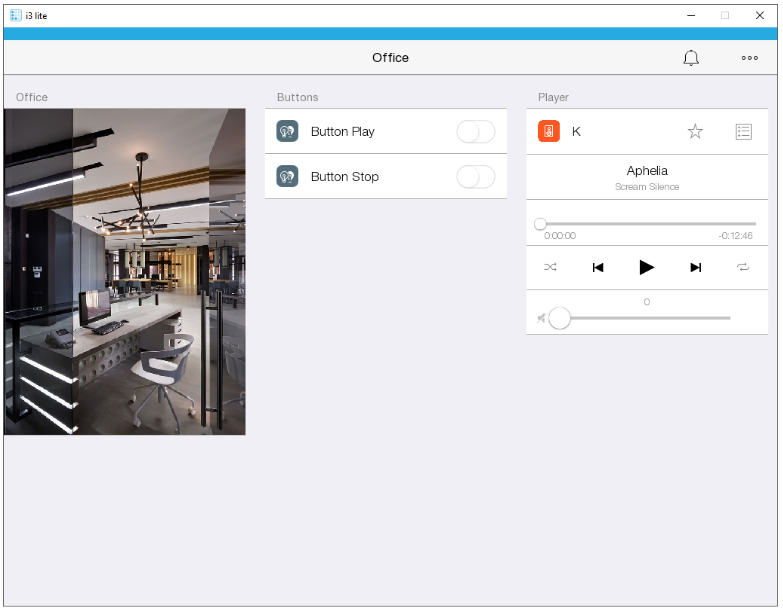

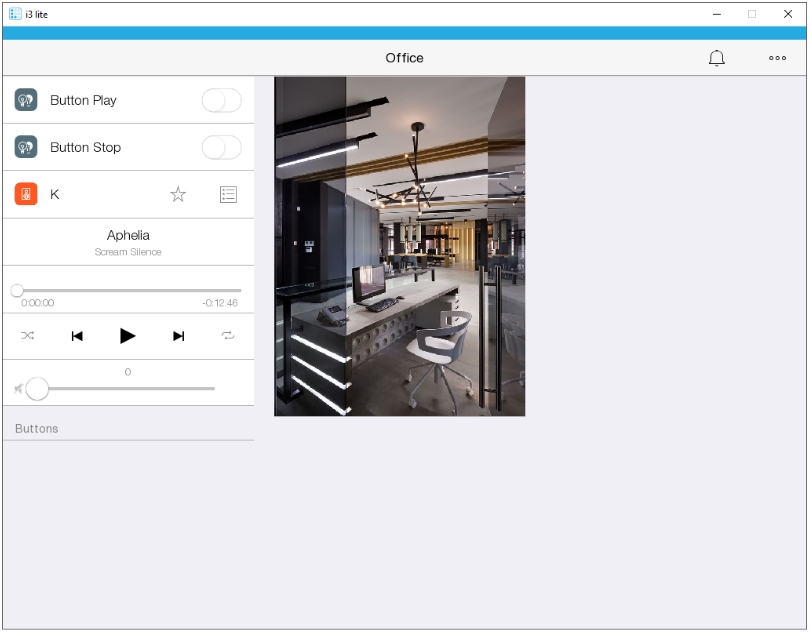

Оформление визуальной части проекта​

В меню, вызываемом при нажатии на “три точки” в правом верхнем углу, выберите “Room Editor” (вход в режим редактирования)

Добавление заголовка​

Выберите “Add Header” в режиме редактирования и введите название.

Добавление изображения​

Выберите “Add Photo” в режиме редактирования и укажите нужный файл

Добавление разделителя колонок​

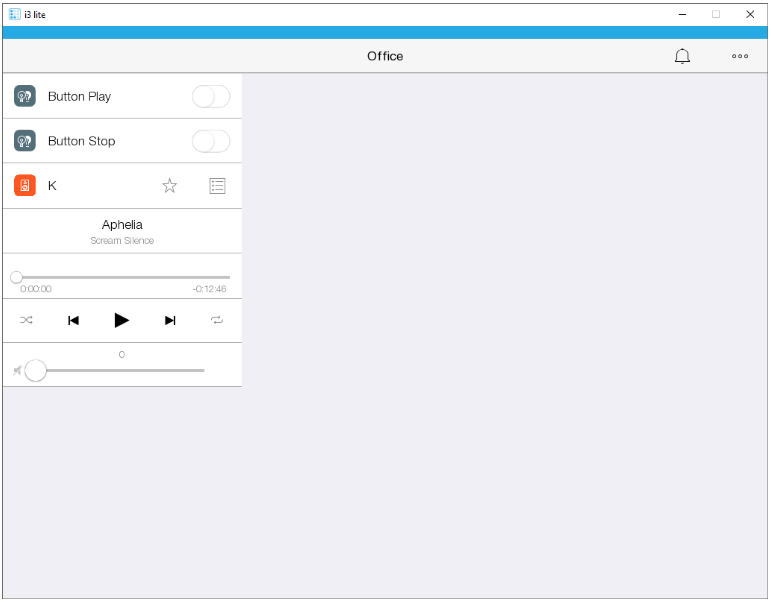

Выберите “Add column break” - разделитель колонок, который не видно в обычном режиме, но он позволяет переносить элементы на следующую колонку.

Изменение порядка отображения виджетов​

Нажмите “Edit mode”. Зажимая знак перемещения , перетаскивайте виджеты так, как вам нужно.

Возможные проблемы, возникающие при работе с i3 lite​

Отсутствует подключение к серверу​

• Убедитесь, что сервер доступен с текущего устройства с помощью команды Ping из командной строки. Если нет ping - проверьте работу сети.
• Убедитесь, что на сервере установлен i3 lite, а не i3 pro. Для этого введите в адресную строку браузера IP адрес сервера с указанием порта 8443, например "192.168.0.20:8443". Выйдет предупреждение о безопасности, подтвердите небезопасное подключение. Если отобразится надпись "Access denied" на белом фоне, то установлен i3 lite, а если открывается синяя страница, где надо ввести данные, то установлен i3 pro сервер (необходимо перепрошить сервер).
• Если выводится ошибка на стадии активации: убедитесь, что сервер имеет выход в интернет.
• Если отсутствует подключение к серверу после включения удаленного управления, то убедитесь, что после включения и загрузки проекта прошло более 2-3 минут. Серверу нужно время, чтобы подключиться к облаку первый раз.

Не работают интерфейсы KNX/HDL​

• Убедитесь, что активация сервера и синхронизация проекта прошла успешно, без ошибок.
• Проверьте, что в “Config”, в секции “Server”, в строке “Type of work” выбран нужный режим и проект синхронизирован (нет кнопки “Make public” внизу экрана).
• Если вы используете UMC сервер как HDL gateway, то HDL IP gateway не требуется (только одно устройство отправляет команды из шины в IP сеть).
