Hardware ⇒ FS-WT-OTF, FS-WT-OCS-OTF, FS-WT-OC-OTF

документация обновлена 01.01.2024

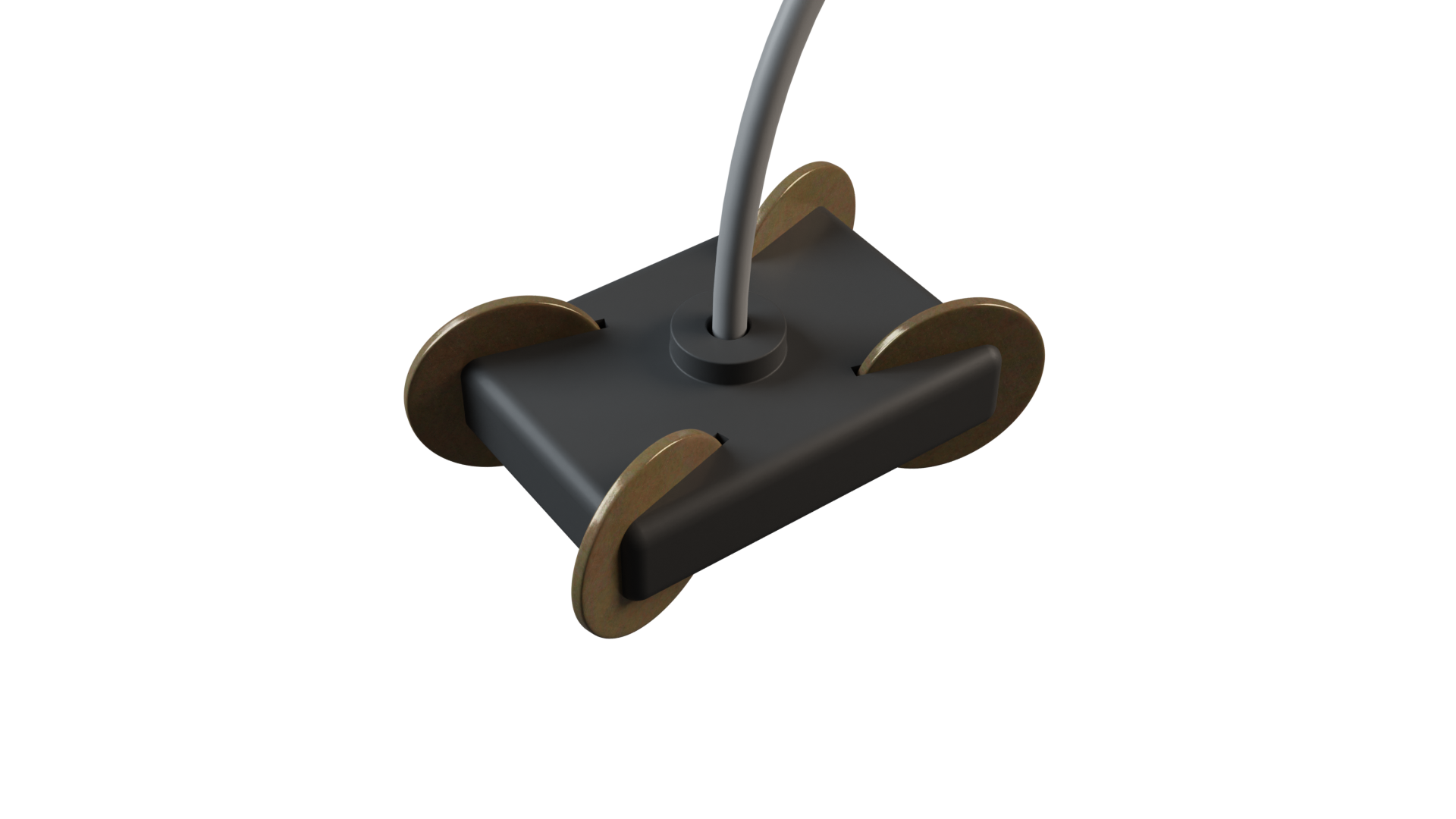

Описание​

Контролирует наличие воды в скрытых зонах - в инсталляции, под ванной, в кухонном гарнитуре. Форма корпуса обеспечивает обнаружение протечки при любом расположении на поверхности пола. Устройство без световой индикации состояния.

Преимущества:

• функция подтверждения исправности линии связи с контроллером и датчика (в моделях FS-WT-OTF, FS-WT-OCS-OTF)
• простота установки
• идеально для скрытых полостей: сливы, стояки и др

Модели датчика FS-WT-OTF, FS-WT-OCS-OTF подключаются к модулям FM-400-1W, FM-402-1W, DM-402-1W с соответствующими прошивками "контроля протечек воды", которые контролируют исправность датчика по проприетарному протоколу.

Модель датчика FS-WT-OC-OTF доступна для использования с любой системой автоматизации, датчик имеет нормально открытый вход, который замыкается в случае наличия протечки воды..

Реестр российской продукции​

FS-WT-OCS-OTF​

Оборудование включено в реестры:

• Реестр радиоэлектронной продукции продукции Минпромторг: Каталог продукции ГИСП

FS-WT-OTF​

Оборудование включено в реестры:

• Реестр радиоэлектронной продукции продукции Минпромторг: Каталог продукции ГИСП

Технические характеристики​

¹ - не рекомендован для применения с модулями ввода-вывода шины Bus77 в связи с длительной регистрацией протечки.

Схема подключения и варианты применения​

Схема подключения:

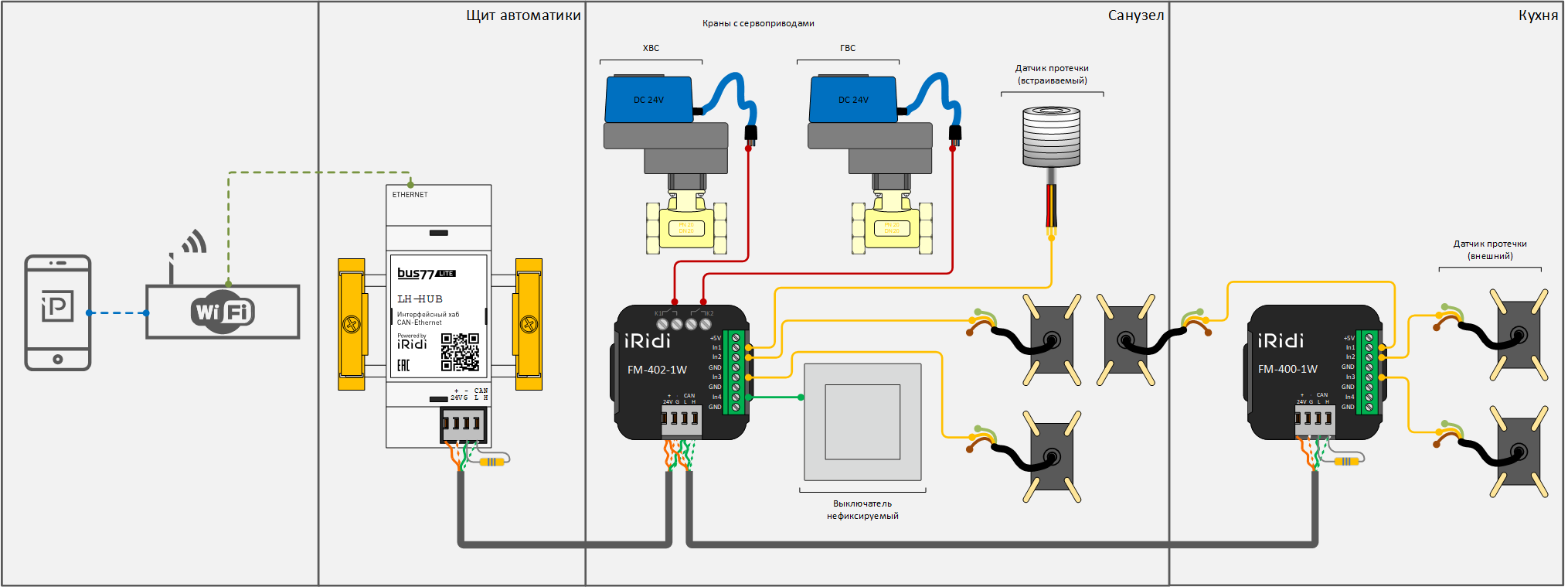

Варианты применения:

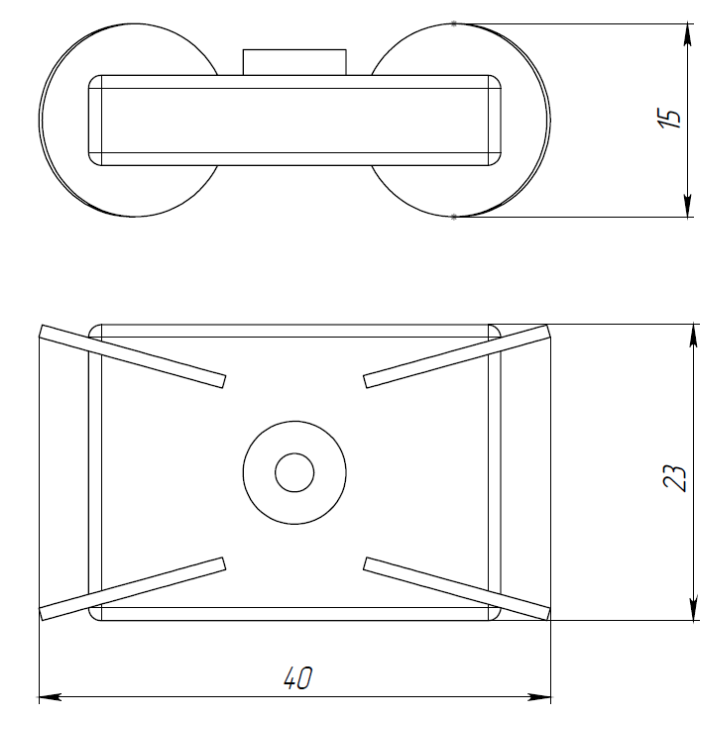

Размеры​

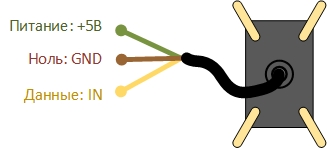

Клеммы, индикация​

Световая индикация: отсутствует.

Особенности​

• Корпус спроектирован так, что обеспечивает максимальное соприкосновение чувствительных контактов с поверхностью, где может появится вода, независимо от условий установки датчика.
• Функция проверки линии связи с контроллером - при отсутствии связи контроллер протечек оповестит пользователя о необходимости проверки датчика.

Подключение​

• Датчик устанавливается на поверхность, где может появится вода.
• Подключение к кабелю осуществляется с помощью пайки.
• Монтаж и техническое обслуживание изделия должно производиться только подготовленными специалистами с соблюдением мер безопасности.
• Все работы по подключению изделия должны производиться только при отключенном напряжении.

Текущий ремонт​

При обнаружении неисправности в ходе эксплуатации, необходимо немедленно отключить устройство от питающей сети и вызвать обслуживающий персонал. Ремонт устройства в течение гарантийного срока и сервисное обслуживание производит дилер изготовителя.

Хранение, транспортировка и срок службы​

Изделия должны храниться в упаковке при температуре от 0 С до +40￮С и относительной влажности воздуха 80% на отапливаемых и естественно вентилируемых складах, в хранилищах с кондиционированием воздуха, при отсутствии в нем агрессивных примесей, токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию. При хранении резкие колебания температуры (более 3￮С/мин) и влажности (более 5%/мин) воздуха не допускаются.

Транспортирование изделий должно осуществляться в упакованном виде в контейнерах, закрытых железнодорожных вагонах, отапливаемых герметизированных отсеках самолетов и трюмов, а также автомобильным транспортом с защитой от осадков на любые расстояния при температуре от -50￮С до +50￮С, при относительной влажности воздуха до 100% - при 25￮С. При транспортировании изделий должна быть предусмотрена защита от попадания пыли и атмосферных осадков.

Средний срок службы изделия - не менее 5 лет.

Гарантия изготовителя​

Гарантийный срок эксплуатации - 60 месяцев(5 лет) со дня продажи.

При отсутствии отметки о продаже - с даты изготовления. Гарантии изготовителя не распространяются в случаях наличия следов механических повреждений устройства; попадания влаги; превышения допустимого значения питающего напряжения; нарушения правил подключения устройства; внесения в устройство или схемы его подключения модификаций или изменений покупателем либо третьими лицами без согласия изготовителя; при использовании покупателем либо третьими лицами устройства не по назначению; несоблюдении условий транспортирования; хранения; эксплуатации; монтажа устройства и содержания помещения, установленных в настоящем паспорте и эксплуатационной документации, а также наступления иных обстоятельств, не зависящих от изготовителя.

Комплектность​

• Датчик протечки (1шт.)
• Упаковка (1шт.)

Возможные неисправности​

Утилизация​

По окончании срока службы изделие подлежит утилизации в соответствии с законодательством страны пребывания.

Безопасность​

• ВНИМАНИЕ: монтаж устройства осуществляется при выключенном питании устройства.

• ПРЕДОСТЕРЕЖЕНИЕ: не допускается использовать устройство в системах, ответственных за безопасность людей, животных, материальных ценностей, а также в системах, отказ которых приведёт к нарушению безопасности.

Лицензионные соглашения​

Программное обеспечение установлено на устройстве его изготовителем и поставляется вместе с ним в комплекте. Программное обеспечение отдельно не продается.

По всем вопросам обращаться в службу технической поддержки: e-mail: support@iridi.com, тел. +7 (499) 322-73-29 (доб.1)
